项目简介
开源3D打印机械臂项目。
一款开源的可3D打印机械臂。
标签
项目特点
**开源与可打印**：所有结构件均可通过3D打印机自行制作，降低了入门门槛和成本。
**高自由度**：3个主自由度（摆动、主臂、前臂/执行器）加上2个腕部自由度（触控板），共5个自由度。
**智能舵机驱动**：使用 Dynamixel AX-12/18A 和 XL-320 系列智能舵机，具备位置反馈、温度保护等功能。
**逆运动学支持**：提供专门的 Python 图形化 IK 应用，可计算目标位置对应的舵机角度，并具备线性插值和边界检查功能。

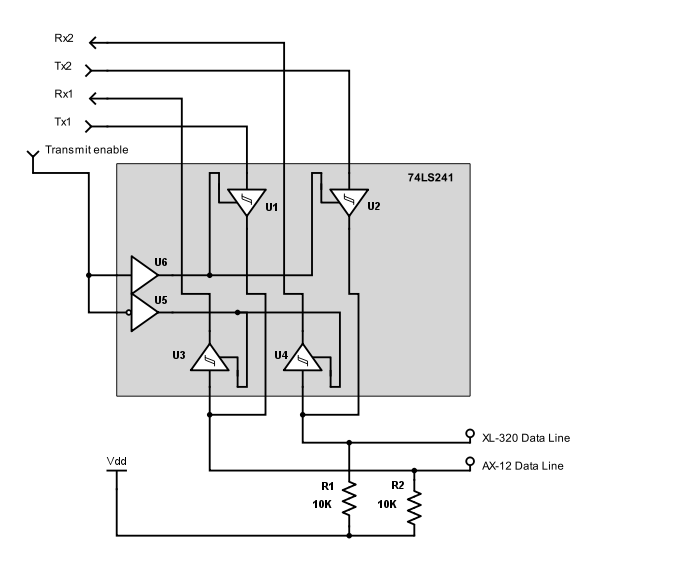

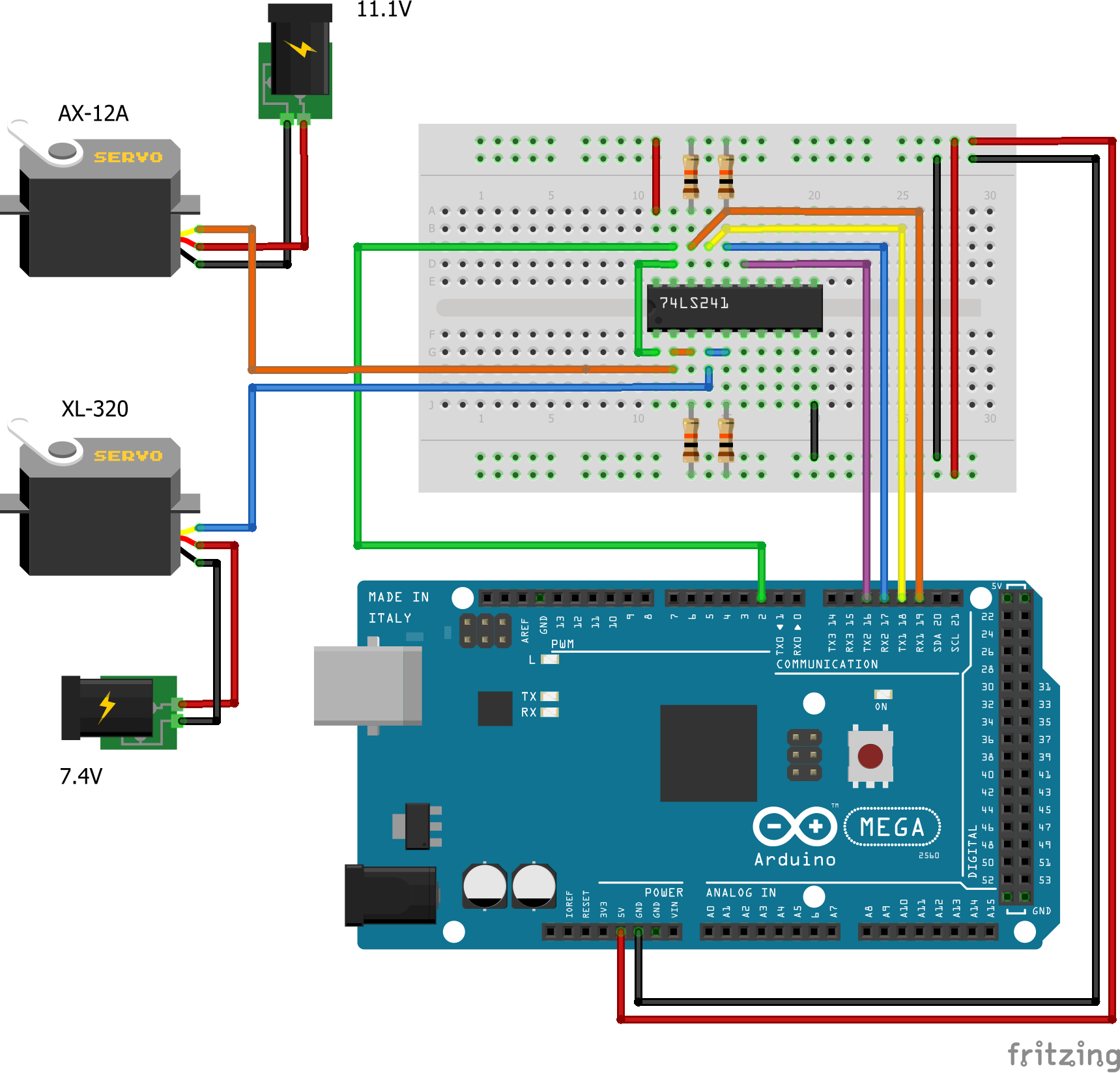

**灵活的硬件接口**：支持 Arduino Mega2560 作为主控制器，通过硬件 UART 分别控制不同协议的舵机，并设计了复用电路。
**可扩展性**：支持通过 UDP 接收外部程序（如 ROS、MATLAB）的流式指令，便于集成到更复杂的系统中。
技术规格
| 自由度 | 3+2 DOF（3个主关节 + 2个腕部关节） |
|---|---|
| 驱动方式 | Dynamixel AX-12/18A（主臂）+ XL-320（腕部） |
| 控制器 | Arduino Mega2560（推荐）或 Arduino Uno/Nano |
| 通信协议 | Dynamixel 半双工异步串行通信（1M baud） |
| 逆运动学 | Python + PyGame 图形化应用，支持 UDP 指令 |
| 尺寸 | 桌面级（具体尺寸见3D模型文件） |
| 电源 | 通过 Dynamixel 舵机供电（推荐使用专用电源） |
| 许可证 | CC-BY-SA 3.0 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Dynamixel AX-12A 或 AX-18A | 3 | — | 主臂驱动，推荐AX-18A |
| Dynamixel XL-320 | 2 | — | 腕部驱动 |
| Arduino Mega2560 | 1 | — | 推荐，提供多UART |
| Arduino Uno/Nano | 1 | — | 可选，需软件串口 |
| 74LS241 三态缓冲器 | 1 | — | 用于串行数据线复用 |
| 4.7kΩ 上拉电阻 | 若干 | — | 防止数据线浮空 |
| 结构件（STL文件） | 1套 | — | 见项目模型部分 |
| 螺丝、螺母、垫片等 | 1套 | — | 标准M3/M4规格 |
| 12V 5A 电源适配器 | 1 | — | 为Dynamixel舵机供电 |
3D 模型
能力画像
⚪ 记忆与知识检索: 2/5
🔵 逻辑推演: 4/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 3/5
🔵 数理与计算: 4/5
🔵 动手与操作: 5/5
⚪ 狂热与坚持: 4/5
🔵 创造与创新: 4/5

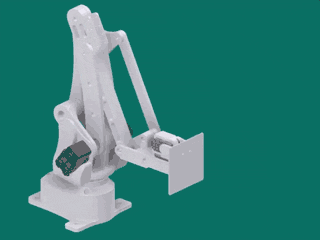

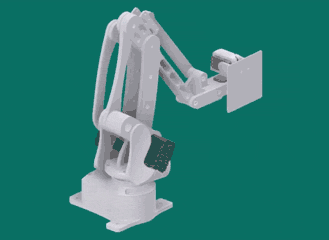

项目图库
所需技能
🔧 **动手能力**：需要熟练使用3D打印机进行零件制作，具备基本的机械组装能力（螺丝、轴承等），以及焊接和面包板搭建电路的经验。
💻 **编程能力**：需要掌握 Python 编程基础，能够运行和调试 IK 应用；了解 Arduino 编程，能够上传和修改控制代码。
⚡ **电子电路**：需要理解串行通信原理（UART、半双工），能够看懂电路图并搭建复用电路（74LS241），具备调试串行信号的能力。
适用场景
**机器人教育**：作为学习机械臂结构、运动学和控制的实践平台。
**桌面自动化**：用于实验室或小型工作台的简单抓取、搬运任务。
**创客项目**：作为开源机器人项目的核心，可集成视觉、力觉等传感器。
**算法验证**：用于验证和测试逆运动学、轨迹规划、控制算法。
