ESP32 Camera motion capture application to record JPEGs to SD card as AVI files and stream to browser as MJPEG. If a mic ESP32-CAM_MJPEG2SD

ESP32 ⭐☆☆☆☆ (1/5) 已发布
s60sc 1622 Stars AGPL-3.0 BOM 完整度: /5 教程完整度: /5
查看源码

项目简介

ESP32 Camera motion capture application to record JPEGs to SD card as AVI files and stream to browser as MJPEG. If a mic

ESP32-CAM_MJPEG2SD 是一个功能极为丰富的开源固件项目，专为 ESP32 和 ESP32S3 芯片设计，支持 OV2640、OV3660、OV5640 等多种摄像头模组。其核心功能是将摄像头捕获的 JPEG 图像序列高效地录制为 AVI 视频文件并存储到 SD 卡中，同时支持通过浏览器实时查看 MJPEG 视频流。项目解决了传统嵌入式摄像头在录制效率、文件管理和多任务并发上的痛点，尤其适合需要长时间、高可靠性视频记录的场景，如安防监控、野生动物观察、火箭飞行监测和 FPV 车辆控制。

标签

esp32 arduino-esp32 avi camera esp32 esp32-cam esp32s3 fpv freenove machine-learning microphone mjpeg motion-capture ov2640 ov5640 rtsp sd-card telegram-bot telemetry video-processing wav

项目特点

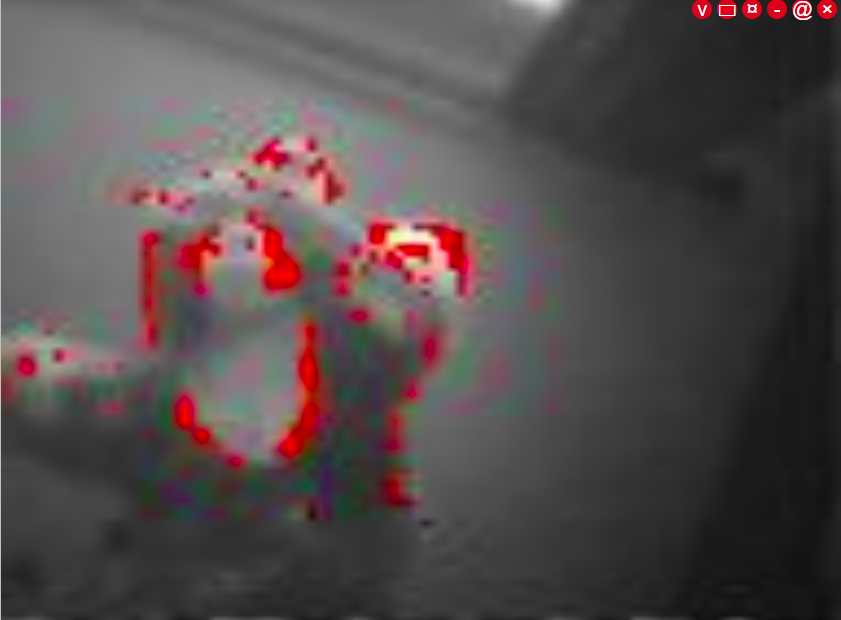

**运动检测录像**：内置运动检测算法，检测到运动时自动开始录像，节省存储空间
**双模式输出**：同时支持SD卡存储AVI文件和浏览器MJPEG实时流
**音频同步录制**：可选配麦克风，录制视频时同步生成WAV音频文件
**多种文件传输方式**：支持FTP上传和浏览器直接下载视频文件

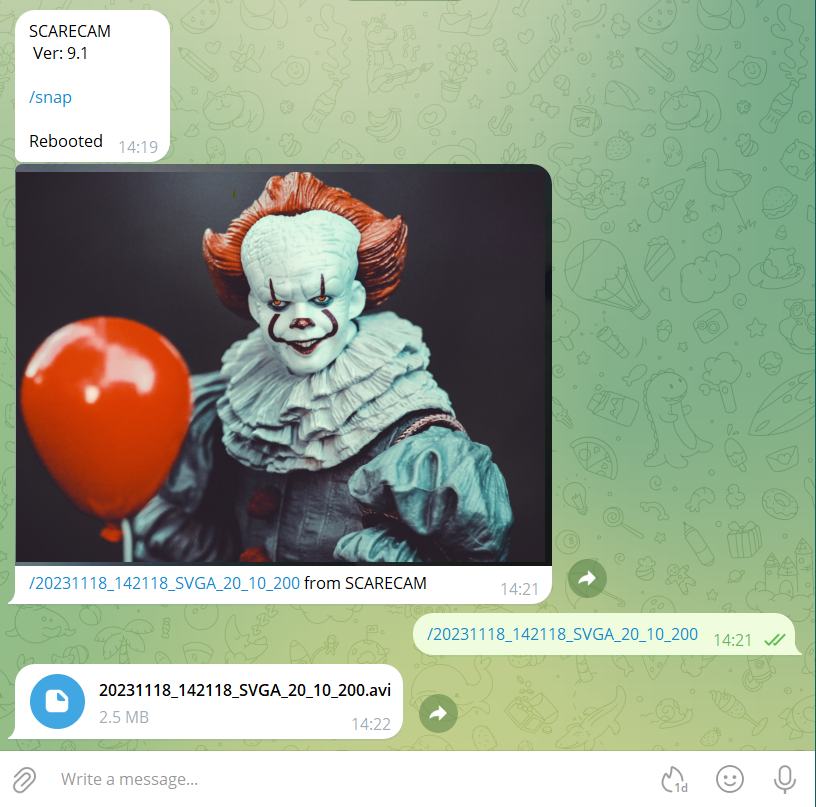

**Telegram机器人通知**：可配置Telegram Bot，运动检测时发送通知或图片
**支持多种摄像头模组**：兼容OV2640和OV5640传感器，以及ESP32-S3等主控

技术规格

主控芯片 ESP32 / ESP32-S3
摄像头传感器 OV2640 (2MP) / OV5640 (5MP)
视频格式 AVI (MJPEG编码)
音频格式 WAV (需外接麦克风)
存储介质 MicroSD卡 (FAT32格式)
实时流协议 MJPEG over HTTP
无线通信 Wi-Fi 802.11 b/g/n
视频分辨率 最高 1600x1200 (OV2640) / 2592x1944 (OV5640)
帧率 取决于分辨率和处理能力，典型15-30fps
运动检测 基于帧差法的软件运动检测
远程通知 Telegram Bot API
文件传输 FTP客户端 / HTTP下载
电源 5V USB供电

项目资源

s60sc/ESP32-CAM_MJPEG2SD s60sc/ESP32-CAM_MJPEG2SD s60sc/ESP32-CAM_MJPEG2SD#installation s60sc/ESP32-CAM_MJPEG2SD#configuration s60sc/ESP32-CAM_MJPEG2SD

物料清单 (BOM)

物料名称 数量 参考价格 备注
ESP32-CAM开发板 1 — 如AI-Thinker ESP32-CAM
ESP32-S3开发板 1 — 可选，替代ESP32
OV2640摄像头模组 1 — 通常集成在ESP32-CAM板上
OV5640摄像头模组 1 — 可选，更高分辨率
MicroSD卡 1 — 建议Class10以上，最大32GB
MAX9814麦克风模块 1 — 可选，用于音频录制
USB数据线 1 — Micro USB或Type-C
5V电源适配器 1 — 建议1A以上
杜邦线 若干 — 用于连接麦克风等外设

所需工具

工具用途是否必需
Arduino IDE 编写和上传固件 ✅ 是
ESP32开发板支持包 编译ESP32代码 ✅ 是
USB转串口驱动 连接开发板 ✅ 是
串口监视器 调试和查看日志 ▢ 推荐
FTP客户端 管理SD卡文件 ▢ 推荐
浏览器 查看视频流和下载文件 ▢ 推荐
Telegram应用 接收运动检测通知 ▢ 推荐

能力画像

**记忆与知识检索**：3/5 — 需要查阅文档配置Wi-Fi、摄像头参数和Telegram Bot，但整体信息集中
**动手与操作**：4/5 — 需要焊接麦克风接口、连接杜邦线、插拔SD卡等硬件操作
**编程与算法**：3/5 — 主要使用Arduino IDE配置参数，运动检测算法已封装，少量代码修改即可
**设计与建模**：1/5 — 无需设计电路或3D建模，直接使用现成开发板
**实验与调试**：4/5 — 需要调试Wi-Fi连接、摄像头画面质量、运动检测灵敏度等参数
**协作与分享**：2/5 — 单机项目，可通过GitHub提交Issue，但协作需求低
**学习与研究**：4/5 — 涉及嵌入式视频处理、运动检测算法、FTP协议等知识，学习价值高
**系统集成**：3/5 — 可集成到家庭监控系统，支持Telegram和FTP，但扩展性有限

所需技能

基本Arduino IDE使用经验 ESP32开发板烧录和调试基础 简单电路连接（杜邦线、焊接） Wi-Fi网络配置知识 摄像头参数调整经验（可选） FTP客户端使用基础（可选）

适用场景

家庭安防监控：低成本运动检测录像方案
宠物观察：检测宠物活动并自动录像
3D打印机监控：远程查看打印进度并录像
户外临时监控：使用电池供电的便携监控点
教学演示：学习嵌入式视频处理和运动检测算法
FPV无人机：轻量化视频传输和录制方案
