MeArm 机械臂 ROS-Arduino 集成项目 MeArm-Robot

项目简介

该项目展示MeArm机械臂通过Arduino与ROS的集成。

---

MeArm-Robot 是一个将小型机械臂 MeArm 与机器人操作系统（ROS）深度集成的开源项目，旨在通过 Arduino 作为底层控制器，实现从高级指令到硬件动作的完整链路。该项目由萨莱诺大学机器人编程课程（2023/2024）开发，其核心价值在于解决教育场景中“如何用 ROS 控制真实硬件”的典型痛点——许多初学者熟悉 ROS 的仿真环境，却难以将理论迁移到物理设备上。

标签

arduino robotic-arm ros

项目特点

通过 ROS 消息控制 MeArm 伺服电机

使用 ROS 服务设置 MeArm 的预定义姿态

通过 ROS 与 Arduino 集成实现实时操控和反馈

模块化、可扩展的架构，适合教育用途和机器人实验

技术规格

机器人平台	MeArm 机械臂
控制器	Arduino 兼容板
操作系统	Ubuntu 20.04
ROS 版本	ROS Noetic
编程语言	C++ (Arduino), Python (ROS)
通信方式	ROS 话题和服务，rosserial 串口通信
波特率	115200

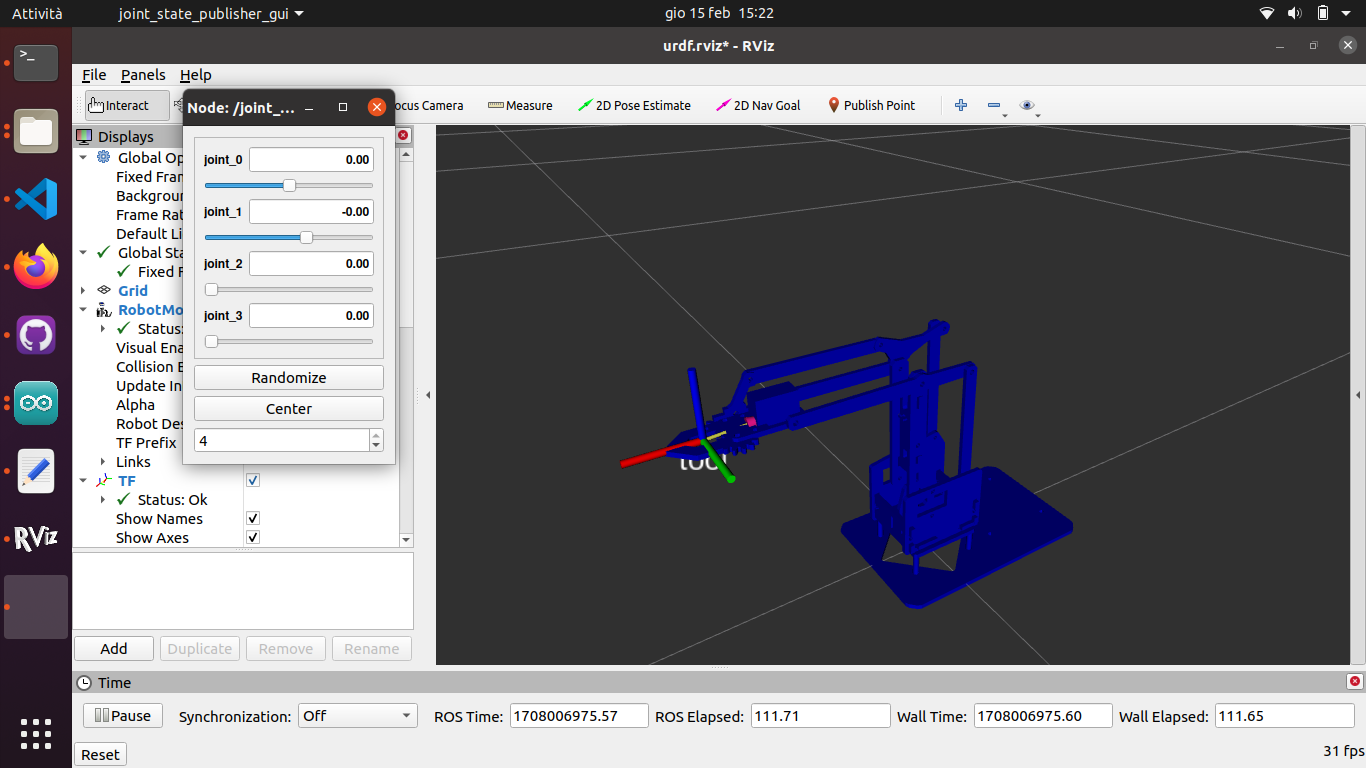

控制方式	手动控制（RViz 界面）、服务调用

项目资源

GitHub 仓库 ROS Noetic 安装指南 Arduino IDE 下载

搜索资源

百度 必应 搜狗 Google DuckDuckGo GitHub Gitee B站 YouTube 知乎 小红书 微信 CSDN Hackster Hackaday Printables Instructables OSHWHub

物料清单 (BOM)

物料名称	数量	参考价格	备注
MeArm 机械臂套件	1	—	需自行组装
Arduino 兼容板	1	—	如 Arduino Uno
伺服电机	4	—	MeArm 标配
USB 数据线	1	—	连接 Arduino 与电脑
5V 电源适配器	1	—	为 Arduino 和伺服电机供电

3D 模型

模型名称	文件名	文件
arm_0_base	arm_0_base.stl
arm_0_left	arm_0_left.stl
arm_0_right	arm_0_right.stl
arm_1_connector	arm_1_connector.stl
arm_1_left	arm_1_left.stl
arm_1_right	arm_1_right.stl
base	base.stl
base_top	base_top.stl
column_base	column_base.stl
column_board	column_board.stl
column_connector	column_connector.stl
column_left	column_left.stl
column_right	column_right.stl
gripper_base	gripper_base.stl
gripper_left	gripper_left.stl
gripper_right	gripper_right.stl
gripper_support	gripper_support.stl
servo_actuator	servo_actuator.stl

能力画像

⚪ 记忆与知识检索: 2/5

🔵 逻辑推演: 3/5

⚪ 表达与交流: 1/5

⚪ 感知与观察: 2/5

⚪ 数理与计算: 3/5

⚪ 动手与操作: 4/5

⚪ 狂热与坚持: 3/5

⚪ 创造与创新: 3/5

项目图库

所需技能

🔧 **动手能力**：组装 MeArm 机械臂套件，连接 Arduino 和伺服电机 💻 **编程能力**：Arduino C++ 编程，ROS 节点和话题编写，Linux 命令行操作 ⚡ **电子电路**：了解伺服电机控制原理，Arduino 引脚连接

适用场景

机器人编程课程教学实验

机械臂控制算法研究与原型验证

ROS 与 Arduino 集成开发学习

小型自动化操作任务演示
