Getting the most out of your hobby servo
ServoProject 是一个专注于提升普通舵机性能的开源项目，由开发者 Adam Bäckström 创建。其核心目标是通过软硬件结合的方式，让低成本、常见的 hobby 级舵机（如 DS3225、MG90S 等）获得接近工业级伺服电机的控制精度和响应速度。项目解决了传统 PWM 信号控制舵机时存在的分辨率低、噪声大、响应延迟高等问题，通过自定义通信协议和硬件改造，实现了对舵机位置、速度、加速度的精细控制，并支持闭环反馈。技术栈方面，项目以 Arduino（特别是 Adafruit ItsyBitsy M0 Express 板）作为主控，提供了完整的 Arduino 库、C++ 库以及 Python 模块，方便开发者集成。硬件部分包括 3D 打印的 CAD 文件（STL 格式）和 KiCad 设计的 PCB 文件，支持用户自行制作电路板。项目还提供了一个配置向导脚本（configurationWizard.py），简化了舵机参数的设置过程。适用场景非常广泛，尤其适合机器人制作、机械臂控制、仿生机器人等需要多舵机协同且对运动平滑度有较高要求的项目。例如，项目中就包含了一个 6 自由度机械臂的示例代码，并提供了图形化界面（GUI）用于手动操控和路径规划。此外，项目还支持通过 USB 转串口桥接，让普通电脑也能与改造后的舵机进行高速通信，从而在仿真或实时控制中获得更低的延迟。总的来说，ServoProject 为创客和机器人爱好者提供了一套低成本、高性能的舵机控制解决方案，让普通舵机也能胜任更复杂的任务。
标签
项目特点
**高精度控制**：通过自定义协议和硬件改造，将普通舵机的控制分辨率从传统 PWM 的约 1° 提升到 0.1° 级别。

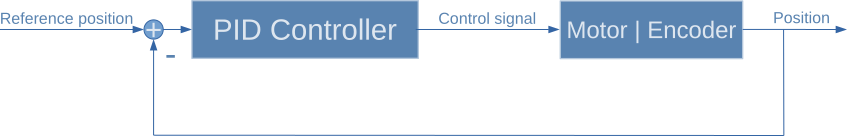

**闭环反馈支持**：支持接入外部位置传感器（如磁编码器），实现实时位置反馈，消除失步和抖动。
**速度与加速度规划**：不仅控制目标位置，还能精细调节舵机的运动速度和加速度曲线，让动作更平滑。
**低延迟通信**：采用自定义串行协议替代传统 PWM 信号，大幅降低控制延迟，响应速度更快。
**开源硬件与软件**：提供完整的 Arduino 库、C++ 库和硬件改造指南，方便开发者二次开发和定制。
**兼容常见舵机**：支持 DS3225、MG90S 等市面上常见的 hobby 级舵机，改造成本低。
技术规格
| 主控板 | Adafruit ItsyBitsy M0 Express (SAMD21 Cortex-M0+) |
|---|---|
| 支持舵机类型 | 模拟/数字 hobby 级舵机（如 DS3225、MG90S） |
| 控制方式 | 自定义串行协议（UART） |
| 位置分辨率 | 最高 0.1°（取决于舵机和反馈传感器） |
| 反馈方式 | 外部磁编码器（如 AS5600） |
| 通信接口 | UART（TTL 电平） |
| 供电电压 | 5V - 6V（舵机供电） |
| 控制频率 | 最高 1kHz（取决于舵机） |
| 固件语言 | C++ (Arduino 框架) |
| 上位机库 | Arduino 库、C++ 库 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Adafruit ItsyBitsy M0 Express | 1 | — | 核心控制器 |
| DS3225 或 MG90S | 1+ | — | 目标改造舵机 |
| AS5600 磁编码器模块 | 1 | — | 用于闭环反馈 |
| USB 转 TTL 适配器 | 1 | — | 调试与上位机通信 |
| 5V/6V 稳压电源 | 1 | — | 为舵机供电 |
| 杜邦线 / 排针 | 若干 | — | 电路连接 |
| 电阻、电容（10μF 电解电容） | 若干 | — | 滤波与保护 |
3D 模型
能力画像
**记忆与知识检索**：3/5 — 需要查阅舵机协议、编码器手册和项目文档，但信息集中。
**动手与操作**：4/5 — 涉及焊接、接线、机械安装，需要一定的动手能力。
**编程与算法**：3/5 — 需要理解 Arduino 编程和串口通信，但库封装较好，入门不难。
**设计与建模**：2/5 — 如需定制安装支架，需要 3D 建模能力，但非必需。
**实验与调试**：4/5 — 需要调试串行通信、校准编码器、优化控制参数，实验性较强。
**协作与分享**：2/5 — 项目为个人作品，社区贡献较少，但可 fork 后自行改进。
**学习与研究**：4/5 — 涉及伺服控制原理、闭环反馈、通信协议设计，学习价值高。
**系统集成**：3/5 — 需要将舵机、编码器、主控板整合为一个完整系统。
项目图库
所需技能
基础电子知识（电路连接、焊接）
Arduino 平台编程（C++ 基础）
串行通信协议理解（UART）
舵机工作原理了解
使用万用表等基本测试工具
可选：3D 建模与打印（用于定制支架）
适用场景
机器人关节的精确位置控制（如机械臂、仿生机器人）
航模/车模的舵机升级改造（提升响应与精度）
教育实验：学习伺服控制、闭环反馈原理
小型自动化设备中的低成本高精度执行器
创客项目：需要比普通舵机更好性能但预算有限的场景
