ClemensElflein/xESC
机器人电机驱动板, 机器人
3/5
🧩 软硬件结合
已发布
项目简介
The xESC is an easy to use, low cost electronic speed controller (ESC) design for sensored brushless DC (BLDC) motors.
xESC是一个专为机器人应用设计的低成本、易用型无刷直流电机电子速度控制器开源项目。该项目由ClemensElflein发起，旨在填补市场上高端VESC控制器与廉价航模电调之间的空白，为机器人开发者提供一款兼具性能与性价比的解决方案。
标签
项目特点
**低成本高性能**：在保证控制性能的前提下，大幅降低物料成本，比商用高端 VESC 便宜得多。
**专为机器人设计**：针对机器人应用优化，支持 FOC（磁场定向控制）等高级算法，适合精确的电机控制。
**开源且易用**：硬件设计文件和固件全部开源，方便开发者二次修改和定制。
**兼容性好**：支持常见的无刷电机和霍尔传感器，可与主流机器人控制器（如 Arduino、STM32）配合使用。
**社区活跃**：GitHub 上有详细的文档和讨论，遇到问题容易找到解决方案。
技术规格
| 输入电压 | |
|---|---|
| 持续电流 | |
| 峰值电流 | |
| 支持电机类型 | |
| 控制方式 | |
| 通信接口 | |
| 固件平台 | |
| PCB 层数 | |
| 尺寸 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| STM32F103C8T6 | 1 | — | 微控制器 |
| DRV8301 | 1 | — | 三相门驱动 IC |
| 稳压器 (如 LM1117-3.3) | 1 | — | 3.3V 稳压 |
| N沟道 MOSFET (如 IRFS3006) | 6 | — | 功率管 |
| 电流检测电阻 (如 0.001Ω) | 2 | — | 用于电流采样 |
| 排针 (2.54mm) | 若干 | — | 信号接口 |
| 电解电容 (如 470μF) | 2 | — | 电源滤波 |
| 陶瓷电容 (如 100nF) | 若干 | — | 去耦电容 |
3D 模型
能力画像
**记忆与知识检索**：2/5 — 需要查阅文档了解电路原理和固件配置，但信息集中，难度不高。
**动手与操作**：4/5 — 需要手工焊接贴片元件，对焊接精度有一定要求。
**编程与算法**：3/5 — 需要修改和编译 STM32 固件，理解 FOC 算法基础。
**设计与建模**：2/5 — 可基于现有设计修改 PCB 布局，但非必需。
**实验与调试**：4/5 — 需要调试电机驱动参数，使用示波器观察波形，排查硬件故障。
**协作与分享**：3/5 — 可通过 GitHub 提交 Issue 或 PR 参与改进，社区互动活跃。
**学习与研究**：4/5 — 适合深入学习无刷电机控制原理和电力电子知识。
**系统集成**：3/5 — 需要将 xESC 与机器人主控、电源、电机等整合，有一定系统思维要求。

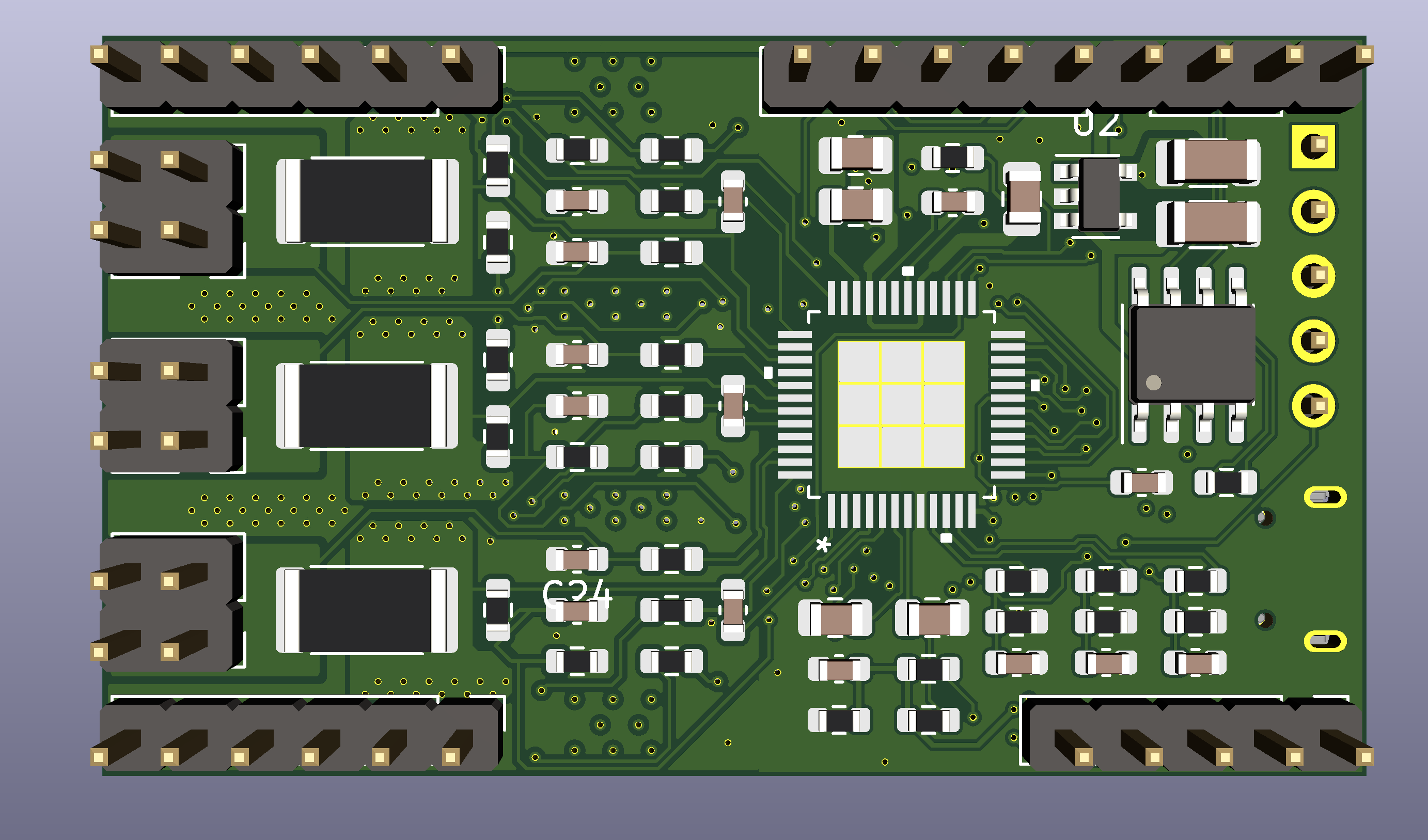

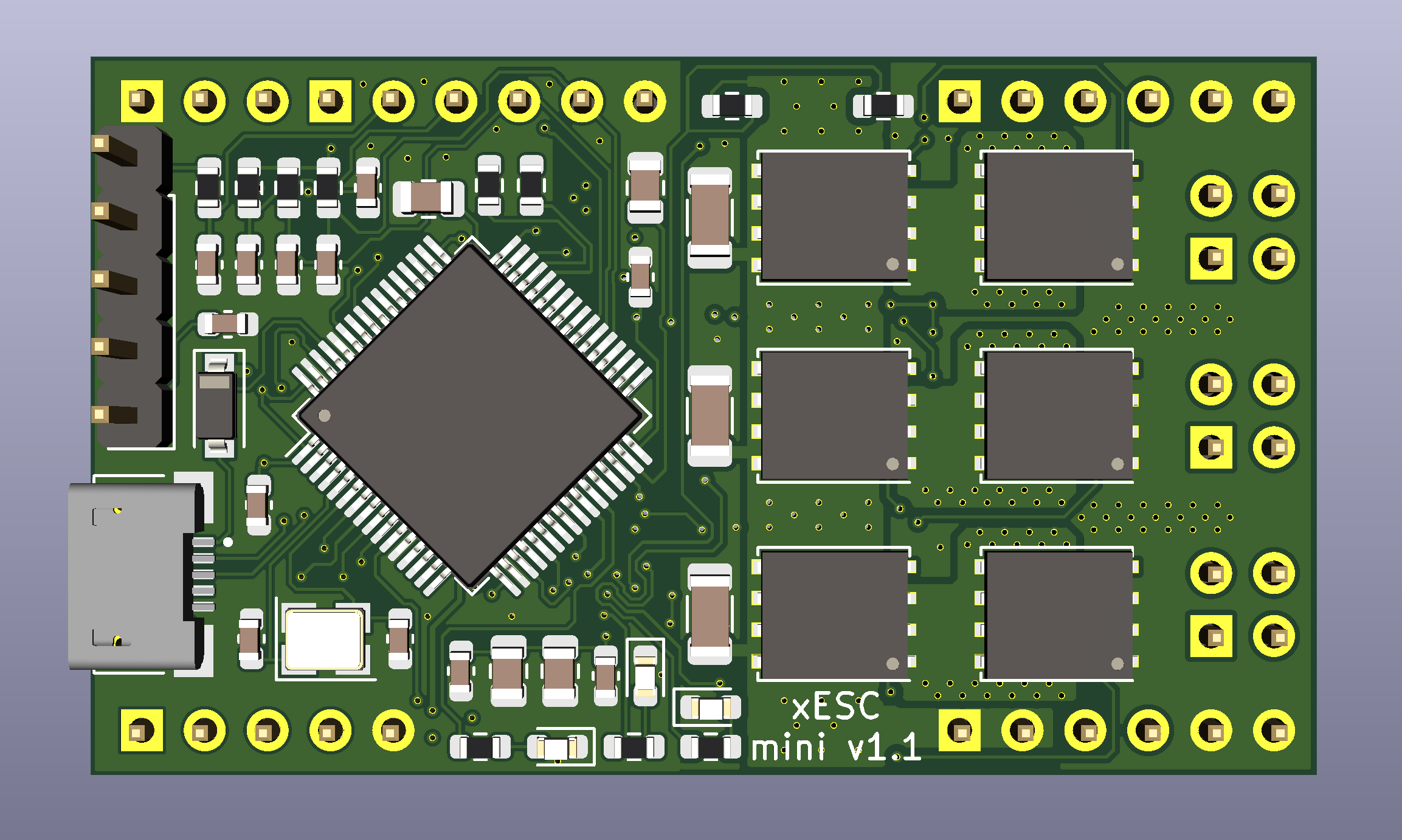

项目图库
所需技能
基础电子知识（电路原理、元器件识别）
手工焊接（特别是贴片元件）
C 语言编程基础（用于修改固件）
使用 STM32 开发环境（如 STM32CubeIDE）
了解无刷电机控制原理（FOC 或六步换向）
使用万用表和示波器进行调试
适用场景
机器人底盘驱动（如两轮差速、四轮驱动）
机械臂关节电机控制
无人机或水下推进器
教育科研项目（电机控制实验）
低成本自动化设备改造
创客 DIY 项目（如平衡车、智能小车）
