MQ135空气质量传感器项目
MQ135-Air-Quality-Sensor
智能家居, ESP32
1/5
已发布
项目简介
MQ-135空气质量传感器板CO2校准。

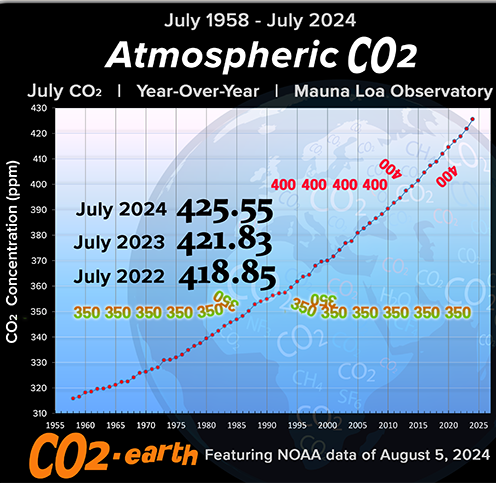

MQ135-Air-Quality-Sensor 是一个基于 Arduino 生态的开源空气质量监测项目，核心功能是利用 MQ135 气体传感器模组，实现对室内空气中二氧化碳（CO2）浓度的有效监测。该项目解决了普通用户在没有专业环境 chamber 的情况下，如何校准 MQ135 传感器并用于日常室内空气质量评估的问题。其核心思路是：在室外洁净空气中完成传感器基准校准，随后将设备移至室内，通过监测传感器电阻变化来推算 CO2 浓度。
标签
项目特点
**多平台支持**：兼容Arduino、ESP8266、ESP32等多种控制器，通过软件标志切换

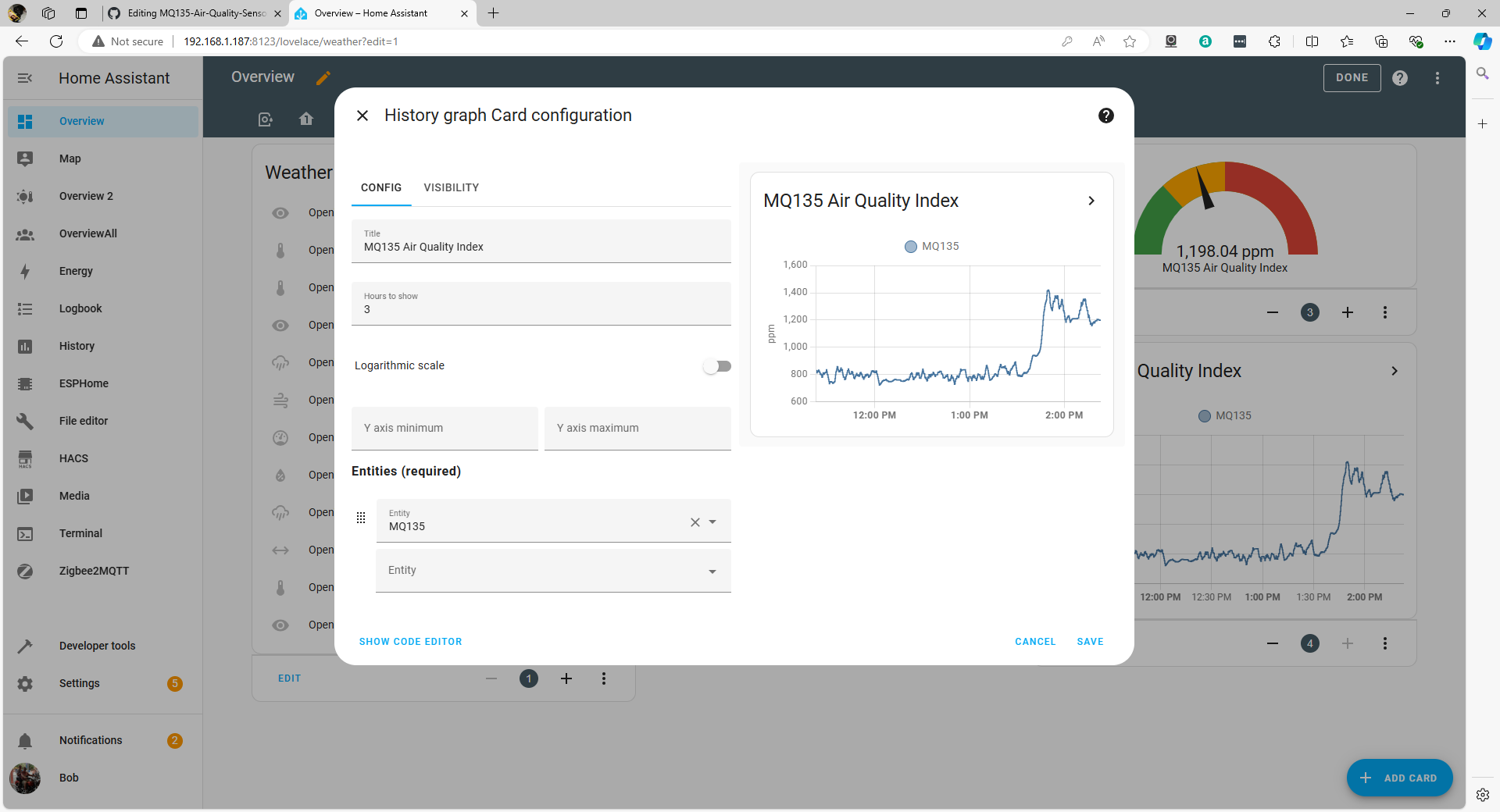

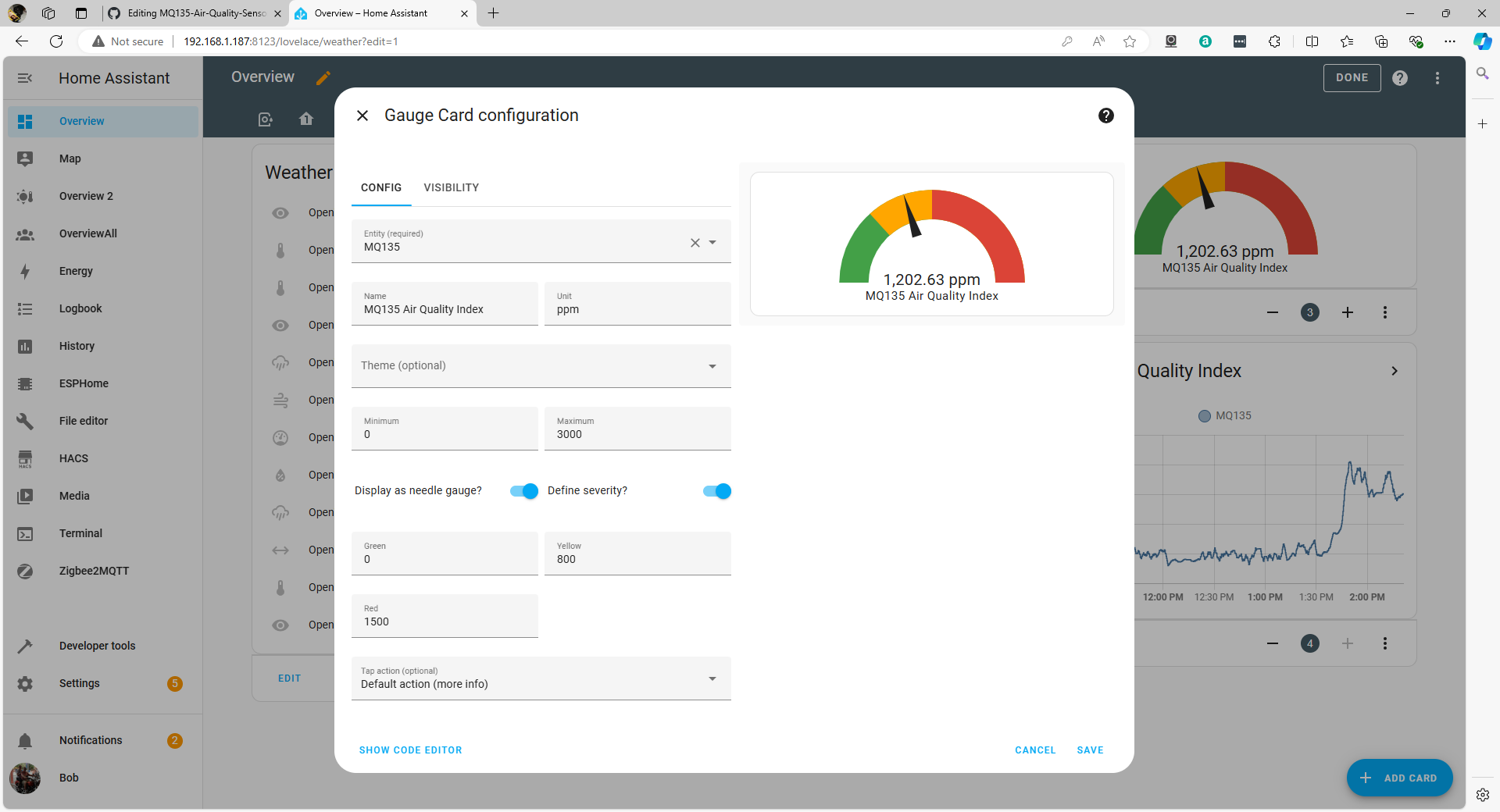

**多种数据输出**：支持USB串口、OLED显示屏、ThingSpeak云平台和Home Assistant MQTT集成
**室外校准方法**：提供在室外新鲜空气中校准传感器的详细步骤，无需专业环境舱
**实际场景验证**：包含真实家庭环境中的CO2监测数据和分析
**开源软件**：基于Arduino MQ135库，代码开源可定制
技术规格

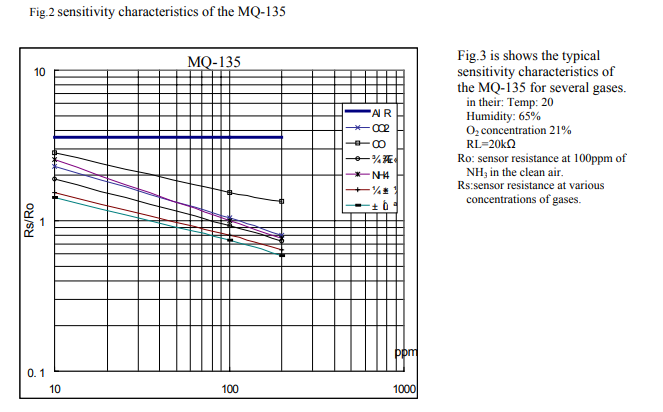

| 传感器 | MQ135空气质量传感器 |
|---|---|
| 传感器引脚 | Vcc (5V), GND, A0 (模拟电压), D0 (数字信号) |

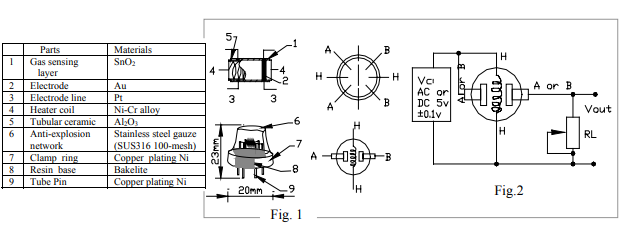

| 传感器内部加热器电阻 | 35Ω（未通电时） |
| 板载负载电阻(RL) | 约1.72KΩ（实测值，因板而异） |
| 供电电压 | 5V (Vcc) |
| 模拟输出 | A0引脚，0-5V模拟电压 |
| 数字输出 | D0引脚，低电平触发报警 |
| 控制器兼容性 | Arduino, ESP8266, ESP32 |
| 模拟输入分辨率 | 10位（0-1023） |
| 预热时间 | 首次使用前需通电48小时，断电后需几分钟预热 |
| 通信协议 | MQTT (Home Assistant), HTTP (ThingSpeak) |

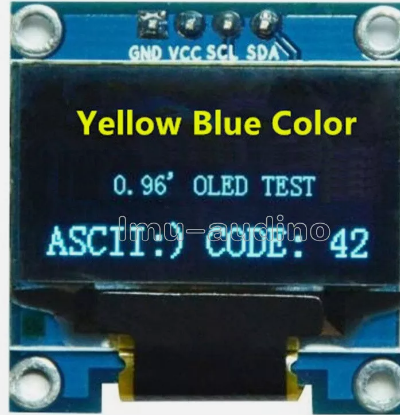

| 显示方式 | OLED显示屏 (I2C接口) |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|

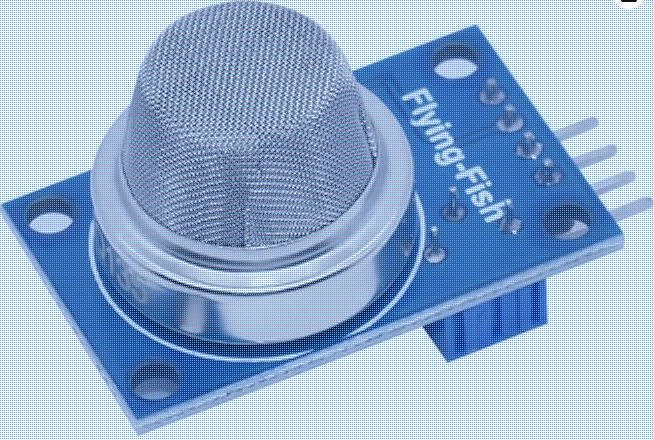

| MQ135空气质量传感器板 | 1 | — | 含传感器、LED、电位器 |

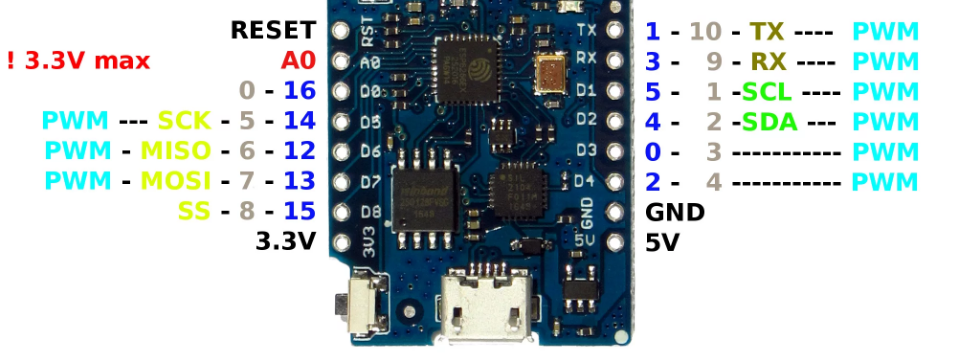

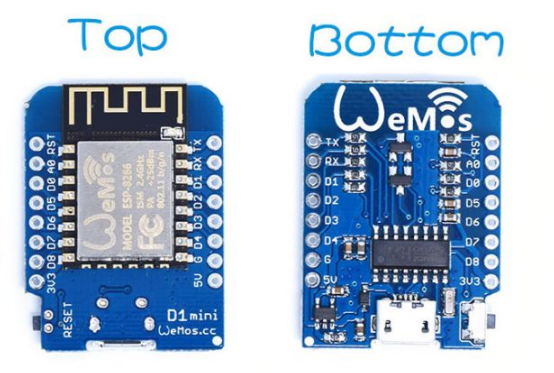

| ESP8266 (如Lolin D1 mini) | 1 | — | 或Arduino/ESP32 |
| OLED显示屏 (I2C) | 1 | — | 可选 |
| 170KΩ电阻 | 1 | — | 用于5V到3.3V分压 |
| 330KΩ电阻 | 1 | — | 用于5V到3.3V分压 |
| 杜邦线 | 若干 | — | 连接各模块 |
| USB数据线 | 1 | — | 为控制器供电 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 3/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
🔵 数理与计算: 3/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5
项目图库
所需技能
🔧 **动手能力**：需要焊接分压电阻、连接杜邦线、使用万用表测量电阻值
💻 **编程能力**：需要Arduino IDE使用经验，能够修改代码中的宏定义（如RLOAD、RZERO、CALIBRATE标志）
⚡ **电子电路**：理解电压分压原理、模拟信号读取、I2C通信协议
适用场景
**家庭空气质量监测**：实时监测室内CO2浓度，了解通风需求
**智能家居集成**：通过MQTT将数据接入Home Assistant，实现自动化控制（如联动新风系统）
**空气质量研究**：长期记录CO2变化趋势，分析人员活动对空气质量的影响
**教育学习**：学习气体传感器原理、Arduino编程、IoT数据采集和云平台应用
