项目简介
Water level monitor using open-source microcontrollers (Arduino, ESP8266, ESP32) and ultrasonic sensors HC-SR04 / JSN-SR

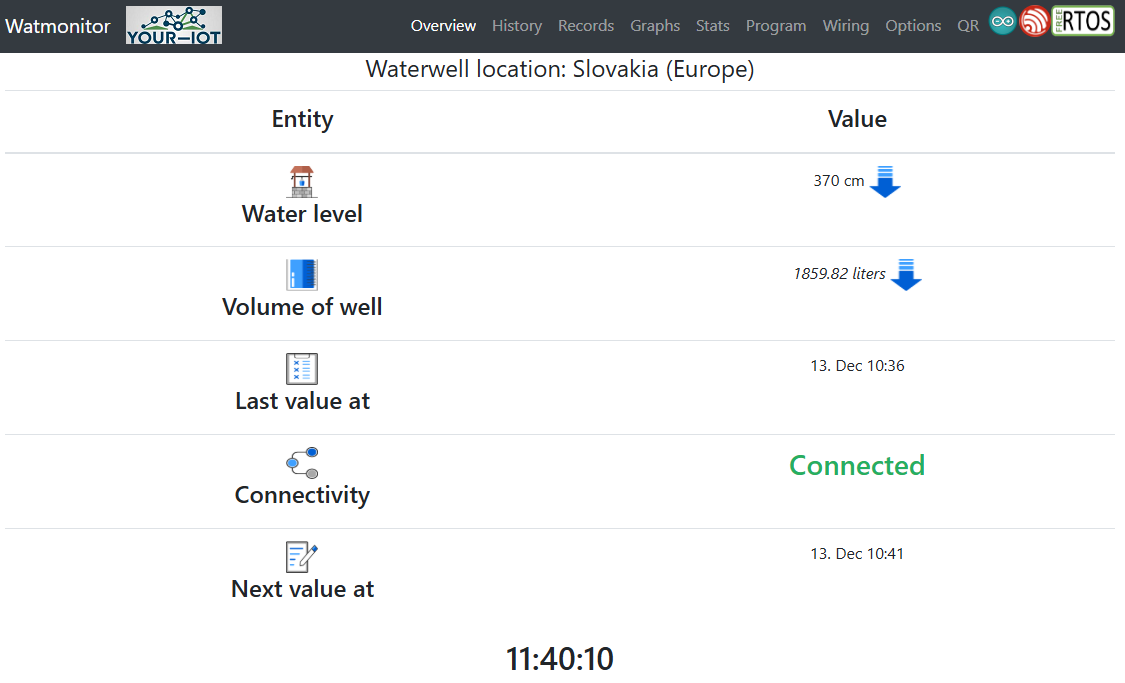

这是一个专注于水资源监测的开源项目，旨在利用Arduino、ESP8266和ESP32等微控制器，实现对水井、水箱等水源液位的实时、精准测量。项目核心功能是驱动多种超声波传感器（如HC-SR04、JSN-SR04T）和ToF激光传感器（如VL53L1X）采集水位数据，并通过以太网、WiFi、Sigfox或LoRa/LoRaWAN等通信协议，将数据上传至配套的“Watmonitor”Web界面进行可视化展示与管理。
标签
项目特点
💧 **实时监测**：超声波/激光传感器持续测量水位。

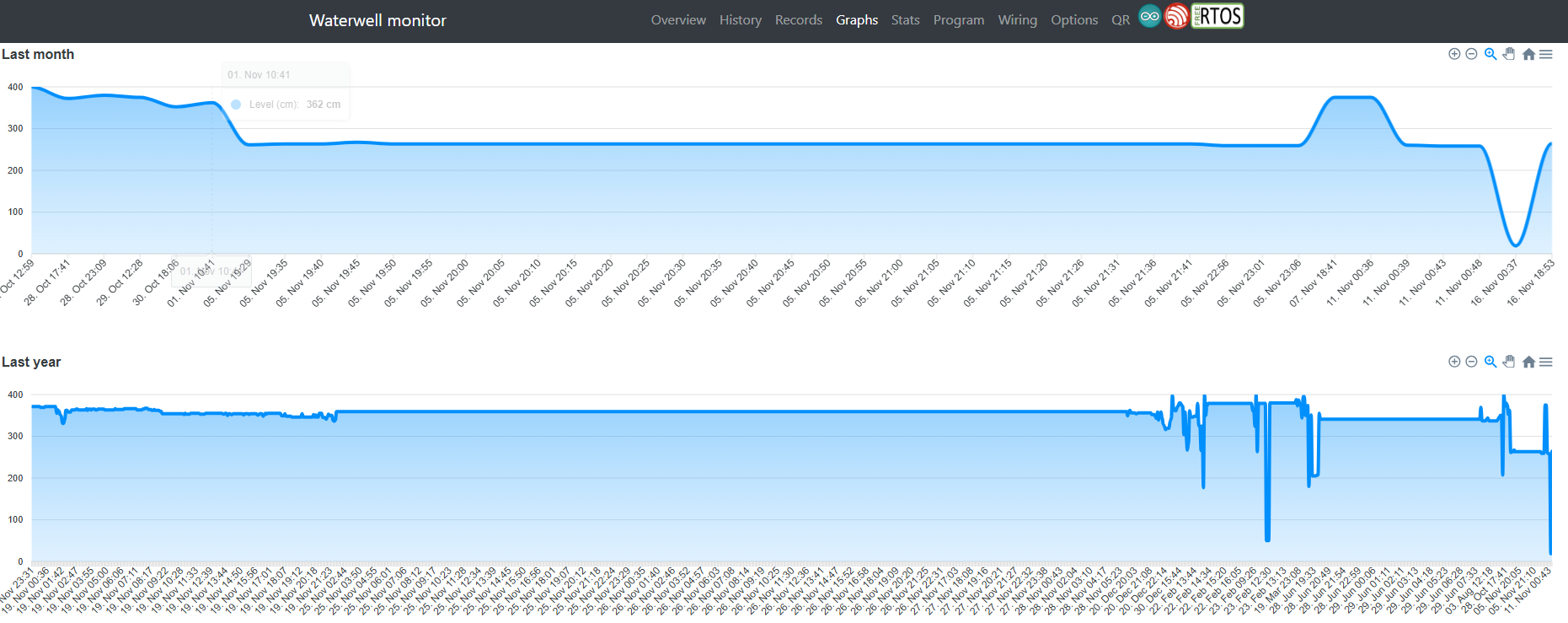

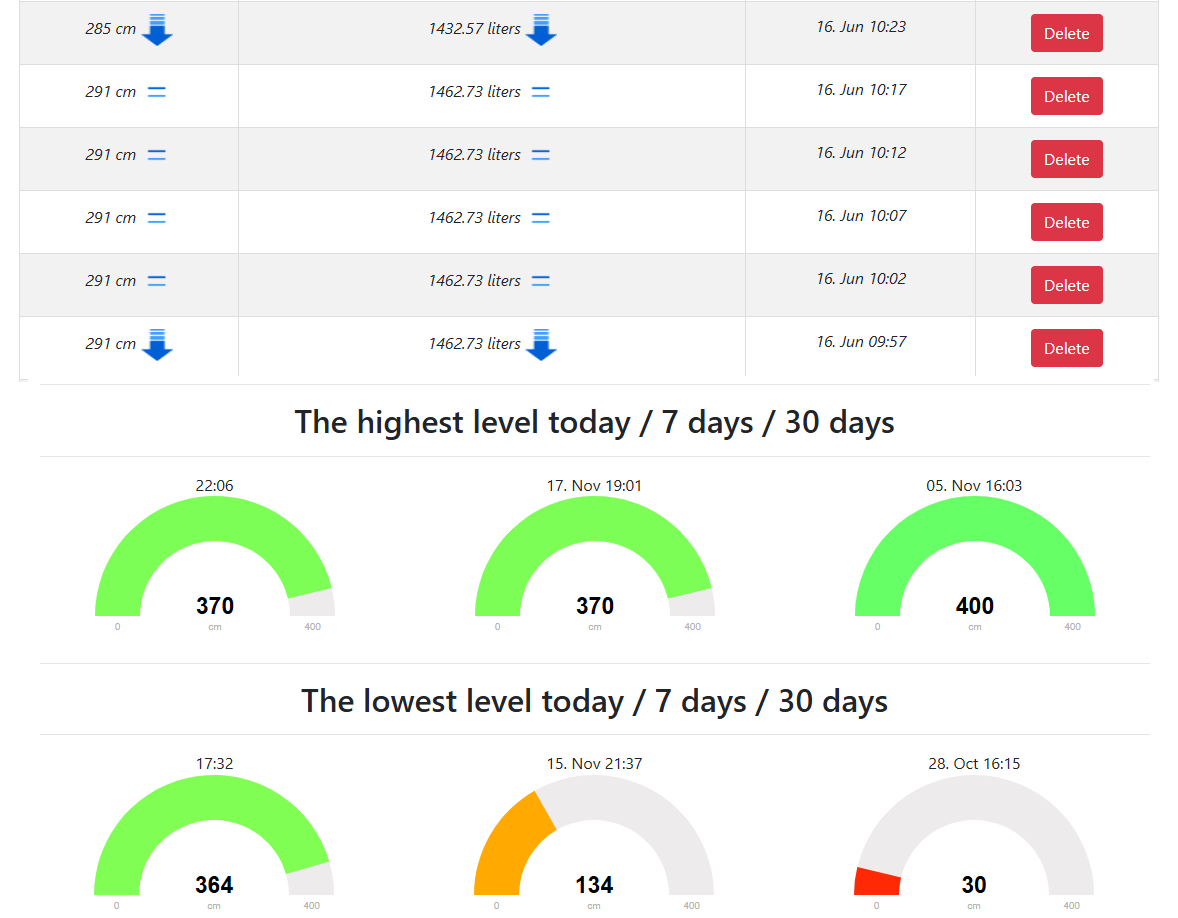

🖥 **Web界面**：实时图表、历史数据和警报。
🔌 **多种连接方式**：以太网、WiFi、Sigfox、LoRa。
🔋 **超低功耗**：ESP32/ESP8266支持深度睡眠。

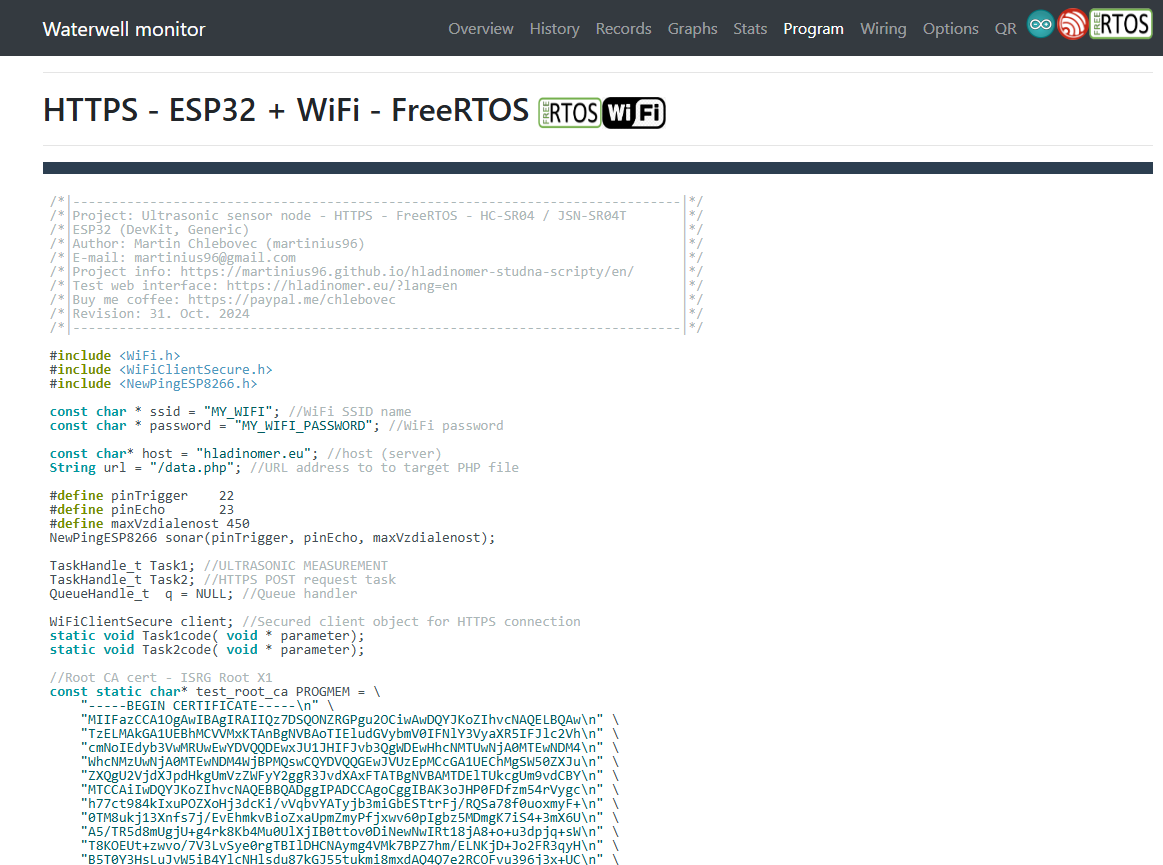

🔄 **OTA更新**：远程固件升级。
🕹 **FreeRTOS支持**：ESP32高级项目。
技术规格
| 支持的微控制器 | |
|---|---|
| 支持的传感器 | |
| 通信协议 | |
| 数据库 | |
| 工作模式 | |
| Web界面语言 | |
| 电源 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Arduino Uno/Mega / ESP8266 / ESP32 | 1 | — | 任选其一 |
| HC-SR04 / JSN-SR04T / VL53L1X / VL53L0X | 1 | — | 任选其一 |
| 以太网模块 (ENC28J60/W5500) / LoRa模块 / Sigfox模块 | 1 | — | 根据通信方式选择 |
| USB线 / 电池 / 电源适配器 | 1 | — | 根据硬件选择 |
| 杜邦线 / 面包板 | 若干 | — | 用于电路连接 |
| 3D打印外壳 / 防水盒 | 1 | — | 可选，用于保护电路 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 3D打印机 | 打印外壳和结构件 | ▢ 推荐 |
| 焊台 | 焊接电子元件 | ✅ 是 |
| 万用表 | 电路测试 | ✅ 是 |
| 螺丝刀 | 安装固定 | ✅ 是 |
| 计算机 | 编程和调试 | ✅ 是 |
能力画像
记忆与知识检索
2/5
逻辑推演
3/5
表达与交流
2/5
感知与观察
2/5
数理与计算
3/5
动手与操作
4/5
狂热与坚持
3/5
创造与创新
3/5
项目图库
所需技能
🔧 **动手能力**：需要搭建电路、连接传感器和微控制器，可能需要焊接和3D打印外壳。
💻 **编程能力**：需要熟悉Arduino IDE或ESP-IDF，能够修改和上传固件代码，理解HTTP/HTTPS和数据库交互。
⚡ **电子电路**：需要了解传感器引脚连接、电源管理和低功耗设计。
适用场景
家庭水井水位监测
雨水收集箱水位管理
工业水箱液位监控
农业灌溉系统水位控制
环境监测站水位数据采集
