项目简介
TI TAS5806M立体声23W D类功放简单板。

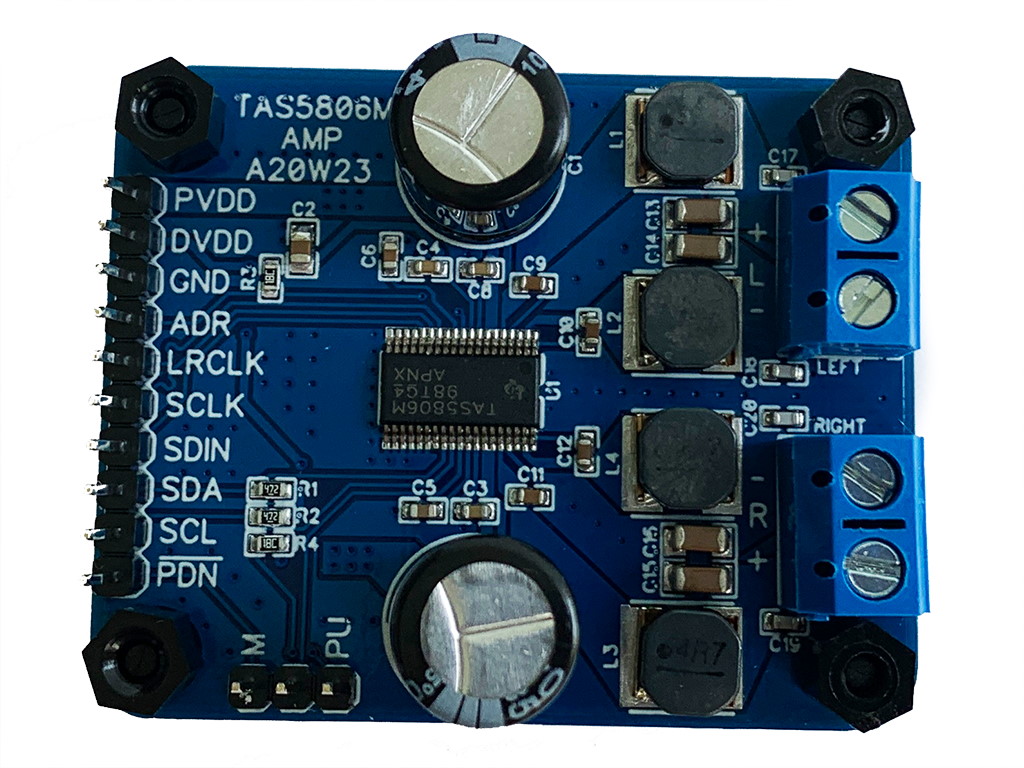

这是一个基于TI TAS5806M芯片设计的开源音频功放项目，集成了完整的硬件电路与软件控制方案。核心是一颗23瓦、I2S数字输入、立体声、闭环D类音频放大器，能够提供高保真、低失真的音频放大效果。项目不仅提供了完整的PCB设计文件、原理图和物料清单，还包含了基于乐鑫ESP32的示例软件，让用户能够快速搭建一个蓝牙音频音箱。由于TAS5806M与TAS5805M共享相同的I2C接口和寄存器，项目代码也完全兼容后者，扩展了硬件的适用性。
标签
项目特点
基于 TI TAS5806M 高性能 D 类放大器芯片，23W 立体声输出
I2S 数字音频输入，闭环设计，音质出色
提供完整的硬件设计文件（PCB、原理图、BOM）
包含 ESP32 蓝牙音箱示例软件，开箱即用
兼容 TAS5805M 放大器（相同 I2C 接口和寄存器）
硬件和软件均采用 MIT 开源许可证
技术规格
| 放大器芯片 | |
|---|---|
| 输出功率 | |
| 输入接口 | |
| 放大器类型 | |
| 控制接口 | |
| 兼容芯片 | |
| 示例 MCU | |
| 许可证 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| TAS5806M | 1 | — | 主放大器芯片 |
| ESP32 模块 | 1 | — | 示例软件使用，可选其他 MCU |
| 去耦电容 | 若干 | — | 详见 BOM 文件 |
| 配置电阻 | 若干 | — | 详见 BOM 文件 |
| I2S/I2C 接口 | 1 | — | 用于连接信号源 |
| 电源接口 | 1 | — | 供电 |
| 扬声器接口 | 2 | — | 左右声道输出 |
| 定制 PCB | 1 | — | 项目提供 Gerber 文件 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 3D打印机 | 打印外壳（可选） | ▢ 推荐 |
| 焊台 | 焊接 SMD 元件 | ✅ 是 |
| 热风枪 | 焊接 QFN 封装芯片 | ✅ 是 |
| 万用表 | 电路测试 | ✅ 是 |
| 示波器 | 调试 I2S/I2C 信号 | ▢ 推荐 |
| 烙铁 | 焊接通孔元件 | ✅ 是 |
| 编程器 | 烧录 ESP32 固件 | ✅ 是 |
能力画像
记忆与知识检索
2/5
逻辑推演
2/5
表达与交流
1/5
感知与观察
2/5
数理与计算
2/5
动手与操作
4/5
狂热与坚持
3/5
创造与创新
3/5
项目图库
所需技能
🔧 **动手能力**：需要熟练的 SMD 焊接技能，特别是 QFN 封装芯片的焊接；能够使用万用表和示波器进行调试。
💻 **编程能力**：需要具备嵌入式 C 语言编程基础，熟悉 ESP-IDF 或 Arduino 框架，了解 I2S 和 I2C 协议。
⚡ **电子电路**：需要理解 D 类放大器工作原理、电源设计、音频信号链和 PCB 布局基础知识。
适用场景
制作高品质蓝牙音箱
学习 D 类音频放大器设计
为嵌入式项目添加音频输出能力
DIY 桌面音响或便携音箱
音频产品原型开发
