ESP32 SoundFont 采样合成器
ESP32_SF2_Sampler_Synthesizer
ESP32
1/5
已发布
项目简介
基于ESP32-S3/P4 SF2的波表合成器，支持MIDI输入、通用CC、GM兼容及效果链。
ESP32_SF2_Sampler_Synthesizer 是一个专为 ESP32-S3 和 ESP32-P4 微控制器设计的开源波表合成器固件。它利用这些芯片强大的 PSRAM 和双核处理能力，实现了对 SoundFont 2（SF2）格式音色库的高效加载与实时回放，将一块廉价的开发板变成了一台功能完整的硬件采样合成器。
标签
项目特点
**SF2播放**：加载SoundFont2音色库，最大支持PSRAM容量。
**文件系统**：运行时可在LittleFS和高速4位SD_MMC之间切换。
**USB MIDI**：即插即用的MIDI设备支持。
**每音色滤波器**：可配置的双二阶低通滤波器（在`config.h`中配置）。
**每通道滤波器**：可选的CC#74/71控制的低通滤波器/共鸣。
**效果链**：混响（CC#91）、合唱（CC#93）、延迟（CC#95）。
**MIDI控制**：GM兼容，部分GS/XG兼容的CC、PC、RPN，第10通道鼓组，GM复位。
**外部DAC**：支持PCM5102等I2S DAC。
**ESP32-S3/P4优化**：双核、PSRAM、最小化接线。
**可选OLED GUI**：使用旋转编码器和按钮进行导航。
技术规格
| 主控芯片 | ESP32-S3 / ESP32-P4（需PSRAM） |
|---|---|
| 音频输出 | 外部I2S DAC（如PCM5102） |
| MIDI输入 | USB MIDI（通过MCU内置USB） |
| 文件系统 | LittleFS（内部Flash） / SD_MMC（SD卡） |
| 效果器 | 混响、合唱、延迟（通过MIDI CC控制） |
| 滤波器 | 每音色/每通道低通滤波器 |
| 兼容性 | GM兼容，部分GS/XG |
| GUI（可选） | OLED显示屏 + 旋转编码器 + 按钮 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP32-S3或ESP32-P4开发板（带PSRAM） | 1 | — | 必须支持OPI PSRAM |
| PCM5102 I2S DAC模块 | 1 | — | 或兼容的I2S DAC |
| microSD卡（可选） | 1 | — | 用于存放大量SF2文件 |
| OLED显示屏（I2C接口） | 1 | — | 用于GUI |
| 旋转编码器 | 1 | — | 用于GUI导航 |
| 按钮 | 1 | — | 用于GUI确认/切换 |
| 杜邦线/排针 | 若干 | — | 用于接线 |
| USB数据线 | 1 | — | 供电和MIDI通信 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 1/5
🔵 数理与计算: 2/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5

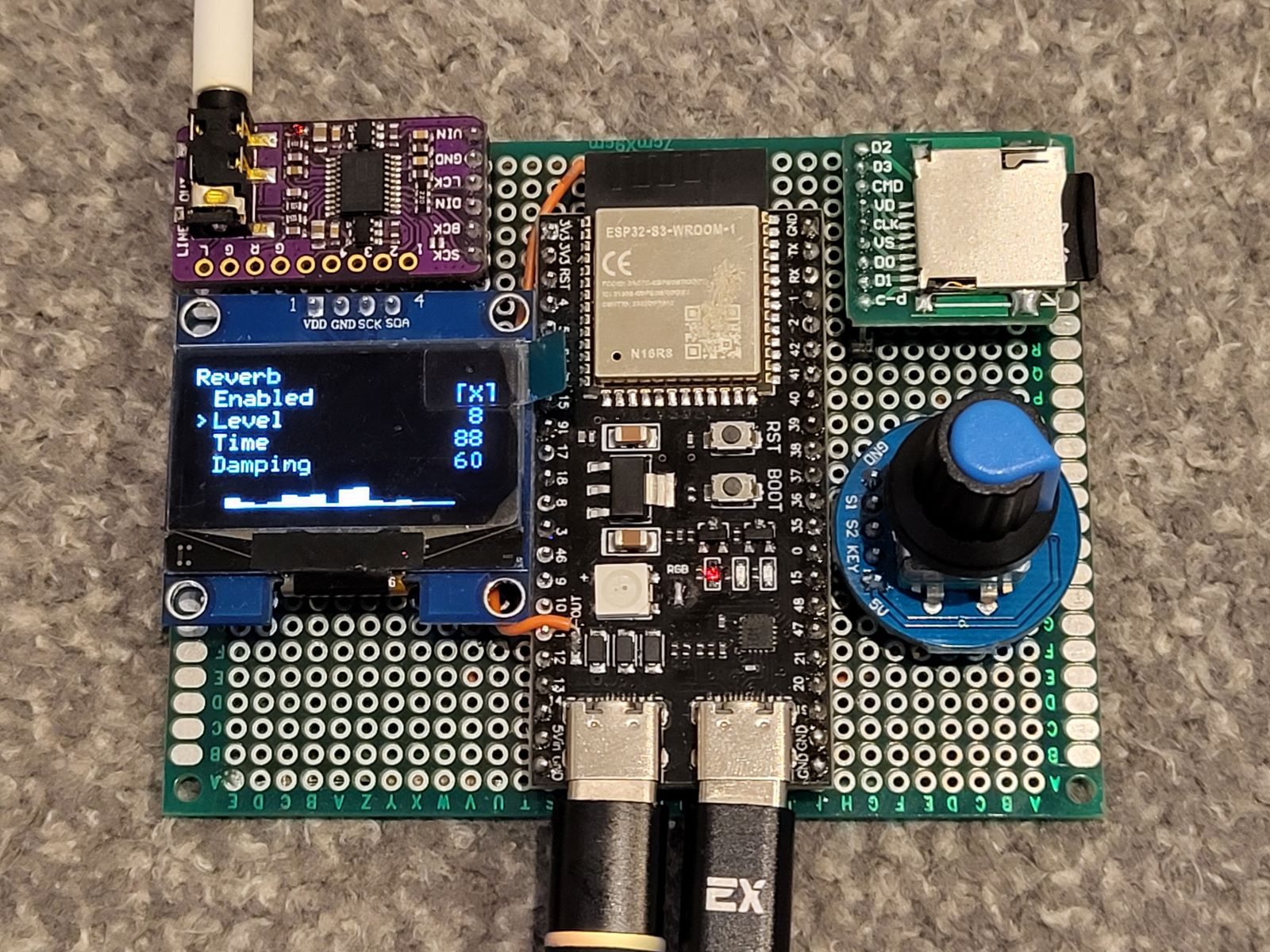

项目图库
所需技能
🔧 **动手能力**：需要基本的电子焊接和接线能力，将ESP32开发板与PCM5102 DAC、SD卡模块等外设连接。
💻 **编程能力**：需要熟悉Arduino IDE环境配置，能够修改`config.h`中的引脚定义和参数，并掌握固件编译和上传流程。
⚡ **电子电路**：需要理解I2S音频接口、SD_MMC接口和I2C显示接口的基本接线原理。
适用场景
**音乐制作**：作为便携式USB MIDI音源，配合DAW或硬件音序器使用。
**嵌入式音频学习**：学习如何在资源受限的MCU上实现波表合成和音频处理。
**DIY合成器**：制作属于自己的低成本硬件合成器，可加载任意SoundFont音色。
**现场演出**：作为小型、可靠的MIDI采样播放器，用于现场音乐表演。
