CH32V006 迷你开发板
ch32v006-dev-board
嵌入式
⭐⭐⭐☆☆ (3/5)
🧩 软硬件结合
已发布
项目简介
开源CH32V006 RISC-V开发板，含KiCad硬件、USB-C供电、3.3V LDO、SWD/CH340C及PD1。
开源CH32V006 RISC-V开发板——KiCad硬件（原理图+PCB）、USB-C供电、3.3V LDO、SWD/CH340C以及PD1闪烁示例。
标签
项目特点
基于 WCH CH32V006 RISC-V 微控制器（48 MHz 级别）
USB-C 接口供电（VBUS）
板载 3.3V LDO 稳压器，提供干净电源
SWD 调试接口，支持 WCH-LinkE 烧录
CH340C USB-UART 串口，用于日志输出和可选引导加载
所有 GPIO 引出至排针（PD0-PD7、PC0-PC7、PA1-PA2 等）

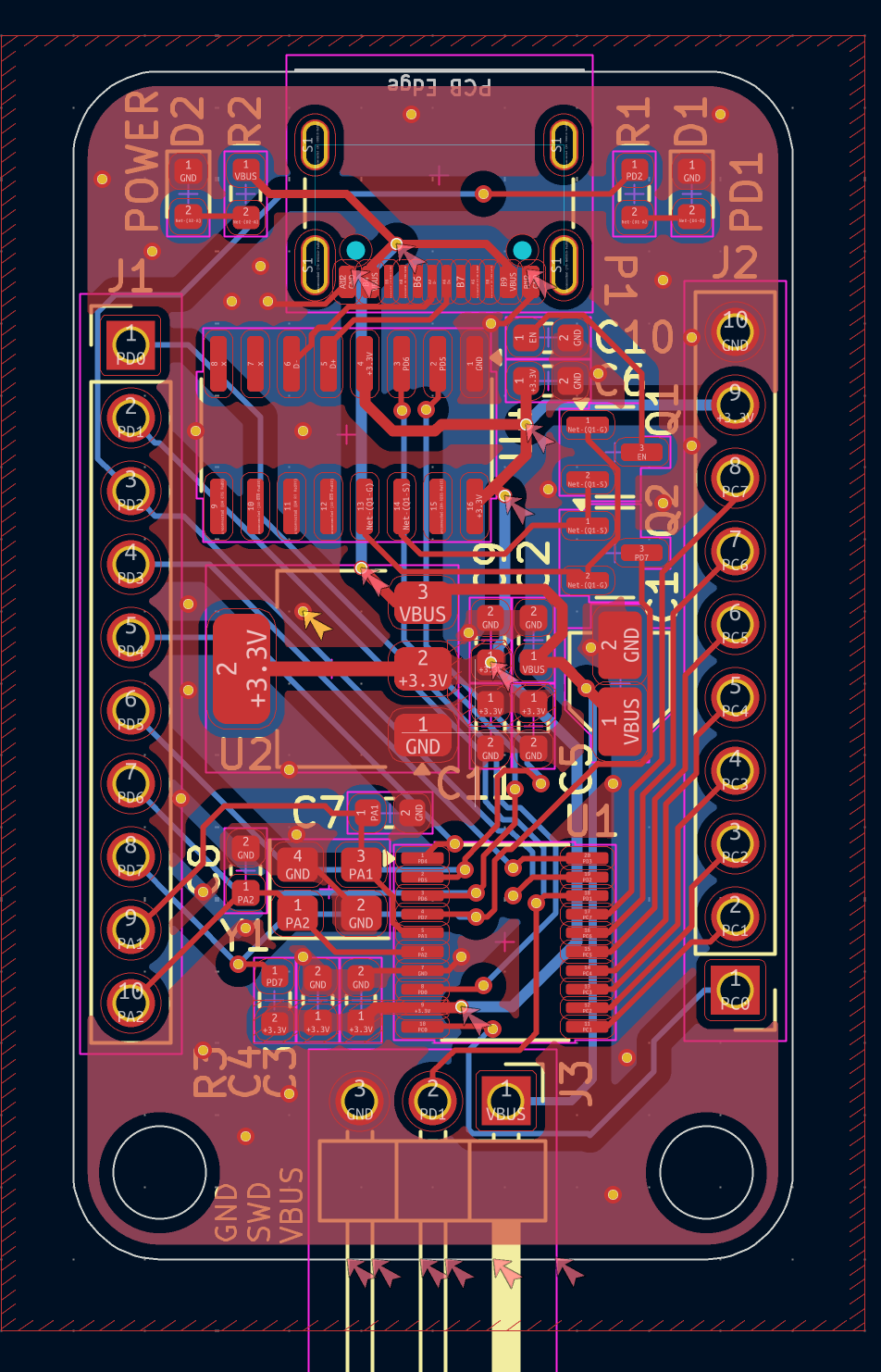

紧凑的 2 层 PCB 设计，带安装孔

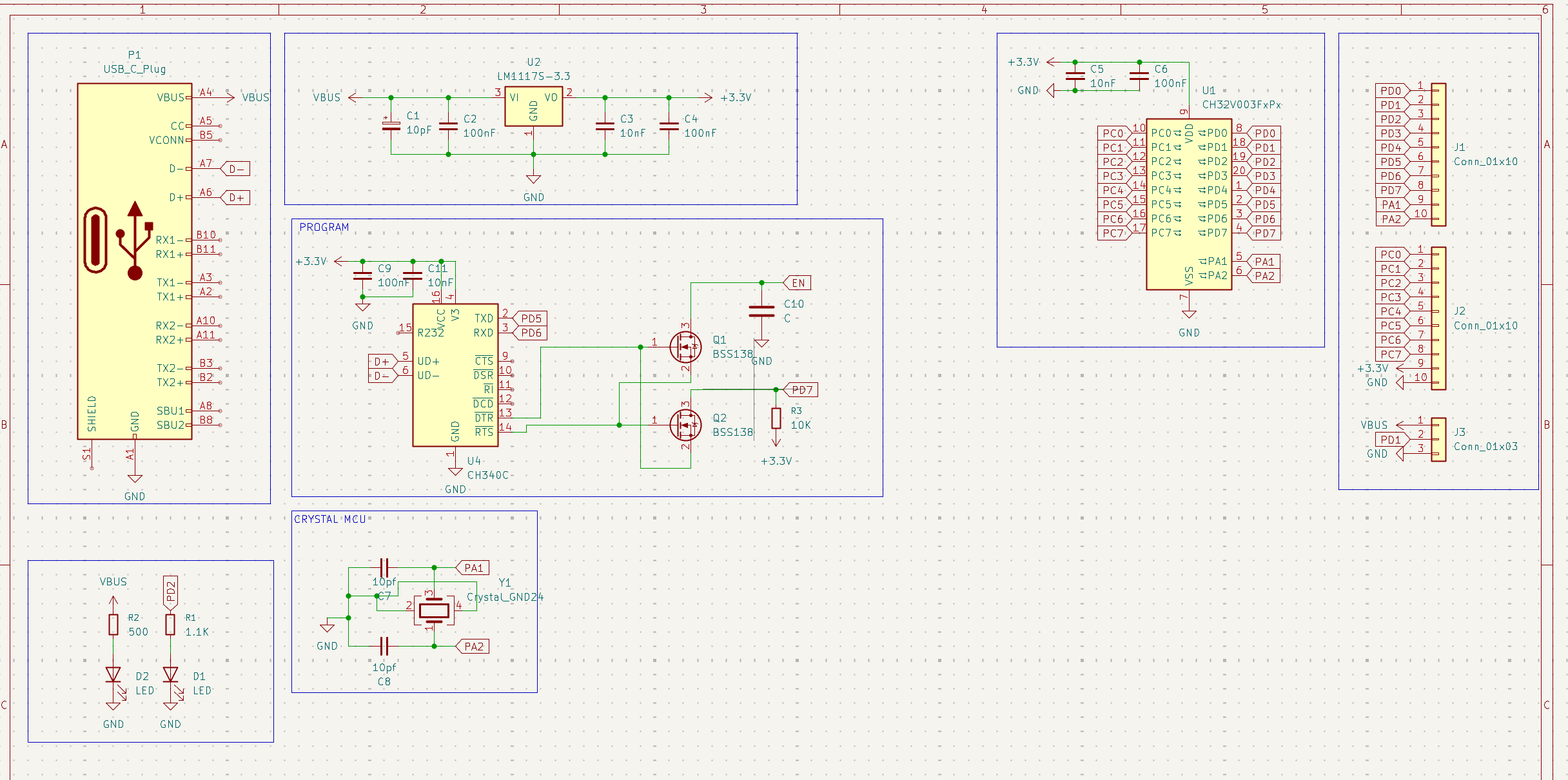

提供 KiCad 完整项目文件（原理图、PCB 布局、3D 渲染图）
技术规格
| MCU | |
|---|---|
| 供电输入 | |
| 板载稳压 | |
| 调试接口 | |
| 串口 | |
| 引出 GPIO | |
| PCB 层数 | |
| 安装孔 | |
| 开发工具 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| CH32V006 | 1 | — | RISC-V 微控制器 |
| 3.3V LDO | 1 | — | 板载稳压 |
| CH340C | 1 | — | USB 转串口芯片 |
| USB-C 母座 | 1 | — | 供电和数据 |
| 2.54mm 排针 | 若干 | — | GPIO 引出 |
| 3-pin 排针 | 1 | — | GND/SWD/VBUS |
| 普通 LED | 1 | — | PD1 驱动 |
| 限流电阻 | 若干 | — | LED 等 |
| 去耦电容 | 若干 | — | 电源滤波 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| KiCad | 查看和修改原理图/PCB | ▢ 推荐 |
| WCH-LinkE | SWD 烧录调试器 | ✅ 是 |
| USB-C 数据线 | 供电和串口通信 | ✅ 是 |
| 烙铁/焊台 | 焊接元件 | ✅ 是 |
| 万用表 | 电路测试 | ▢ 推荐 |
| riscv-none-elf-gcc | 编译固件 | ✅ 是 |
能力画像
记忆与知识检索
逻辑推演
表达与交流
感知与观察
数理与计算
动手与操作
狂热与坚持
创造与创新
项目图库
所需技能
🔧 **动手能力**：需要焊接 SMD 元件（CH32V006、CH340C、LDO 等），以及排针、USB-C 连接器等。建议有基本焊接经验。
💻 **编程能力**：需要 C 语言基础，了解嵌入式开发流程（编译、烧录）。熟悉 RISC-V 架构和 WCH SDK 为佳。
⚡ **电子电路**：需要理解 MCU 最小系统、电源稳压、UART 串口等基础电路知识。能看懂 KiCad 原理图和 PCB。
适用场景
学习 RISC-V 嵌入式开发入门
快速原型验证和硬件测试
作为 CH32V006 芯片的评估板
嵌入式系统教学和实验
创客项目中的核心控制板
