OTGateway 智能锅炉控制器
OTGateway
比赛/竞技、ESP32
⭐⭐☆☆☆ (2/5)
🧩 软硬件结合
已发布
项目简介
OTGateway开源方案控制OpenTherm锅炉，实现智能供暖。
OTGateway是一个强大的开源解决方案，用于控制兼容OpenTherm的锅炉，将您的供暖系统转变为智能系统。设置理想温度、节省能源费用并消除不必要的麻烦——与Home Assistant集成使供暖管理变得简单且自动化。
标签
项目特点
**智能温度控制**：支持 PID 和等温曲线两种智能模式，根据室内外温度自动调节供暖水温，实现节能和舒适。
**丰富的传感器支持**：可连接 Dallas (1-wire)、NTC 10k、蓝牙 (BLE) 等多种外部温度传感器，用于监测室内、室外及管道温度。

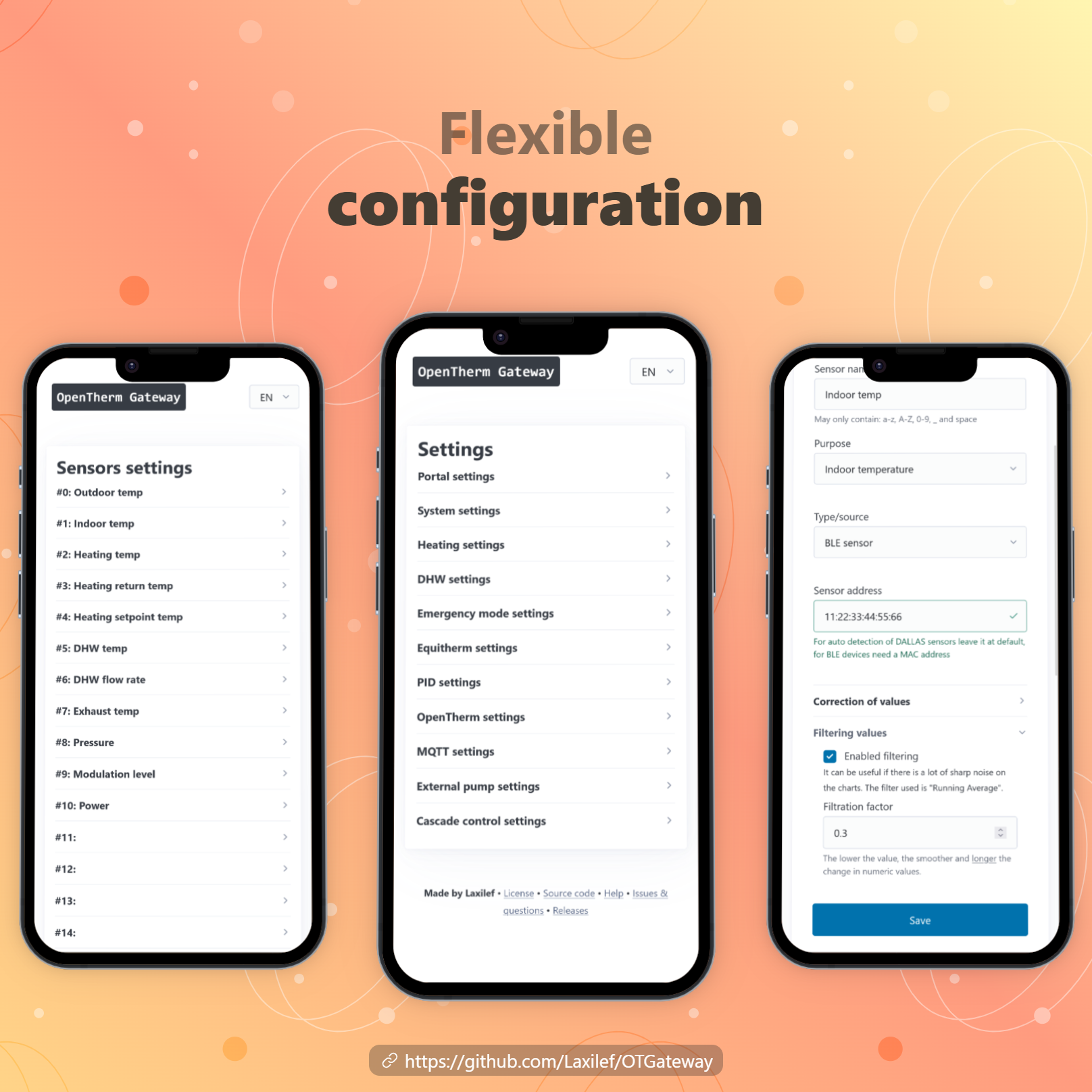

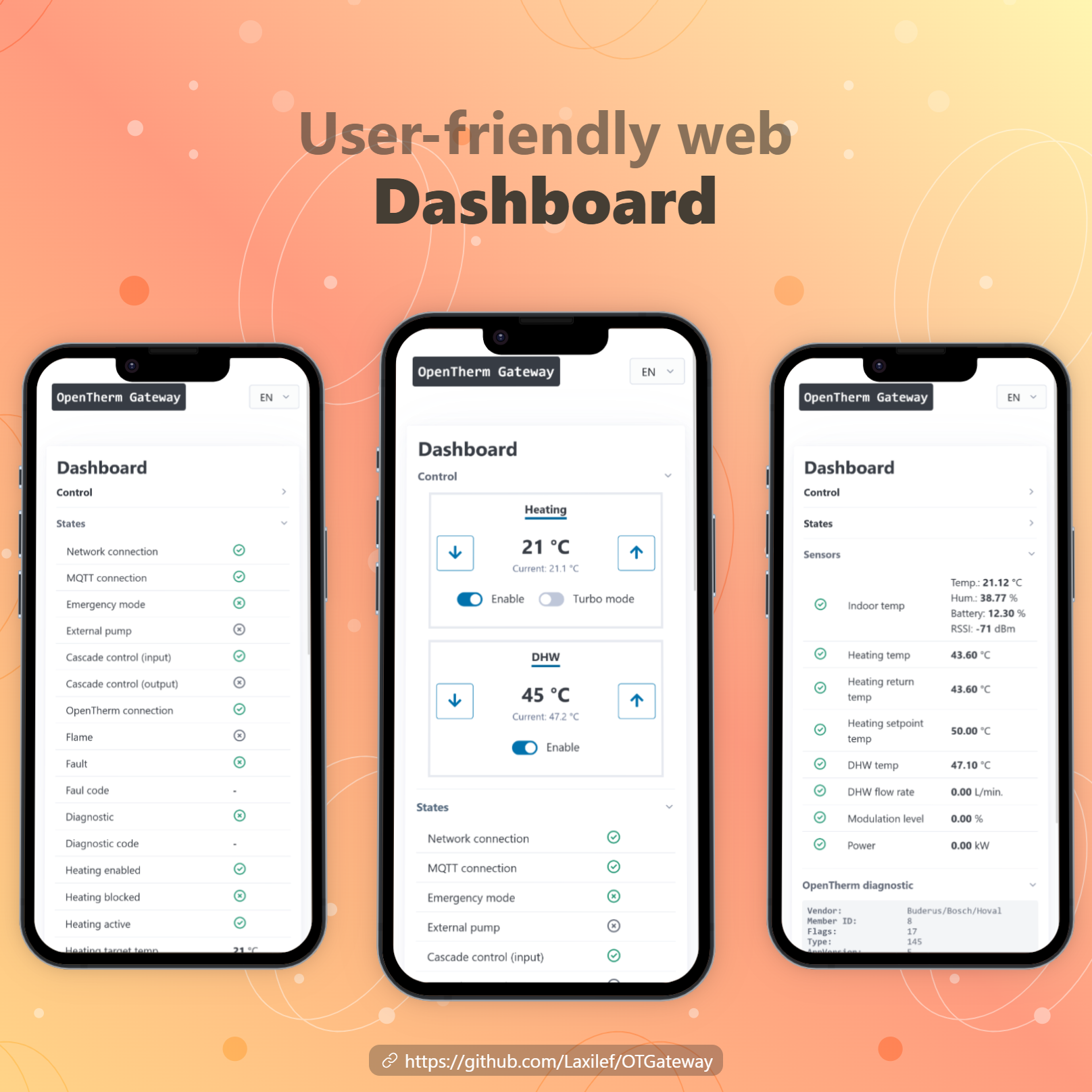

**全面的诊断信息**：在 Web 界面上显示网关状态、锅炉连接状态、故障代码、燃烧器状态、调制水平、系统压力、供水/回水温度等关键数据。
**安全应急模式**：在 WiFi、MQTT 或传感器连接丢失等危险情况下，自动进入应急模式，防止系统冻结。

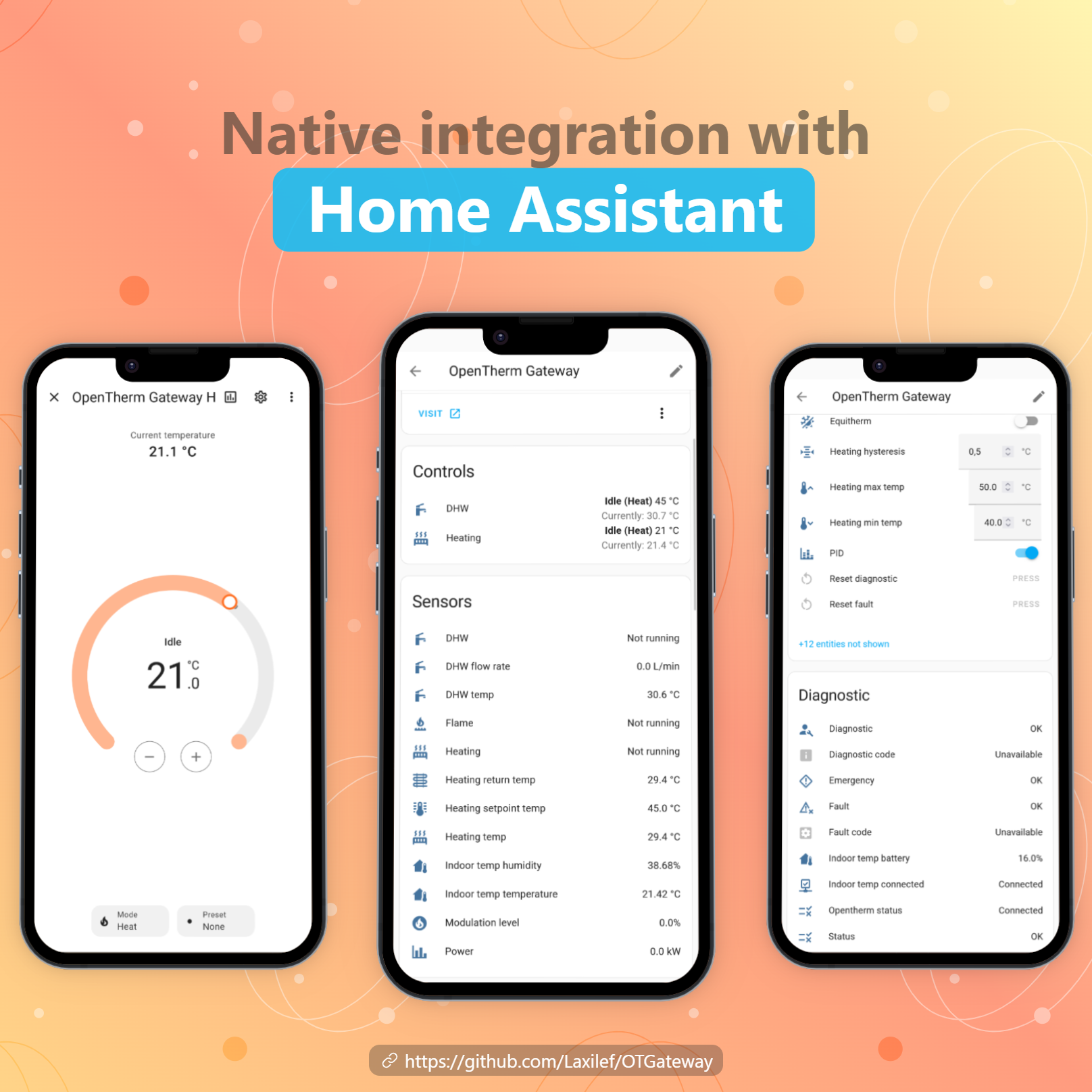

**Home Assistant 集成**：通过 MQTT 协议与 Home Assistant 无缝集成，可创建任意自动化场景。
**远程故障复位**：支持远程复位锅炉故障（并非所有锅炉都支持）。
技术规格
| 通信协议 | |
|---|---|
| 主控芯片 | |
| 固件开发平台 | |
| 用户界面 | |
| 外部传感器接口 | |
| 智能控制模式 | |
| 集成方式 | |
| 固件烧录方式 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP32 或 ESP8266 开发板 | 1 | — | 推荐使用 ESP32 |

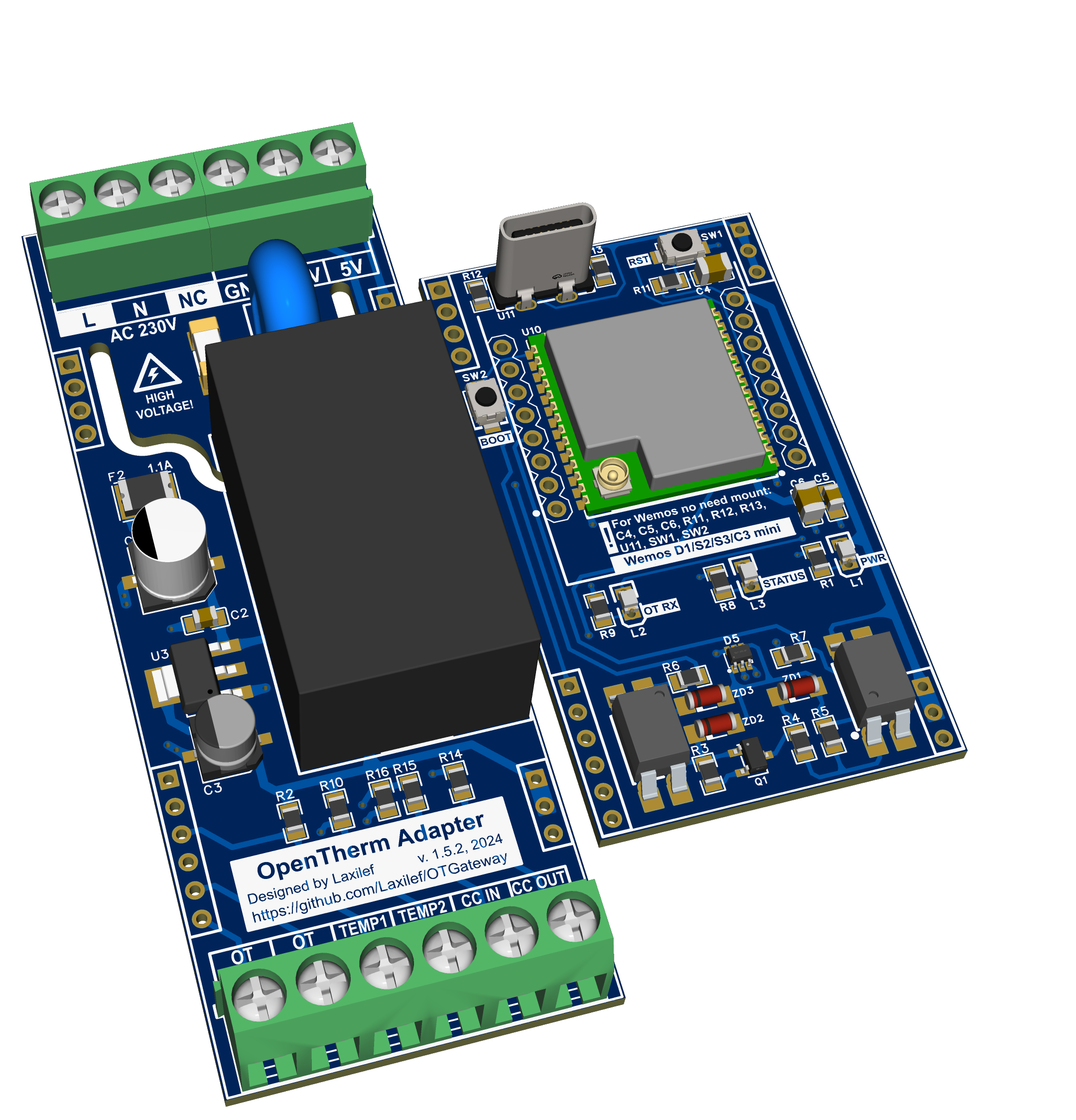

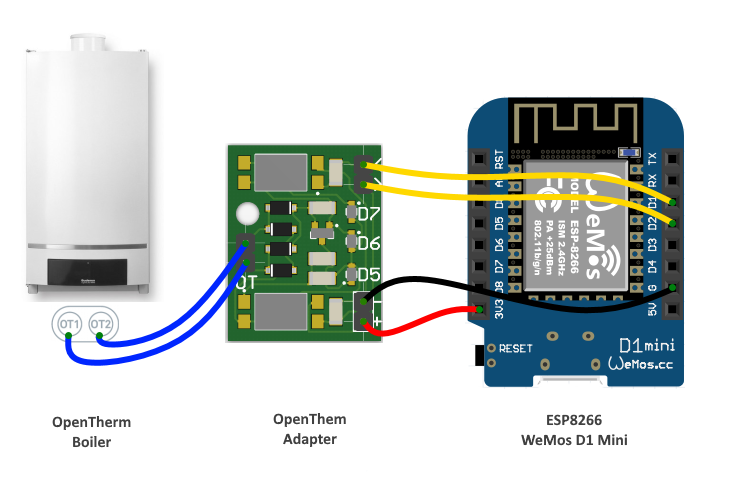

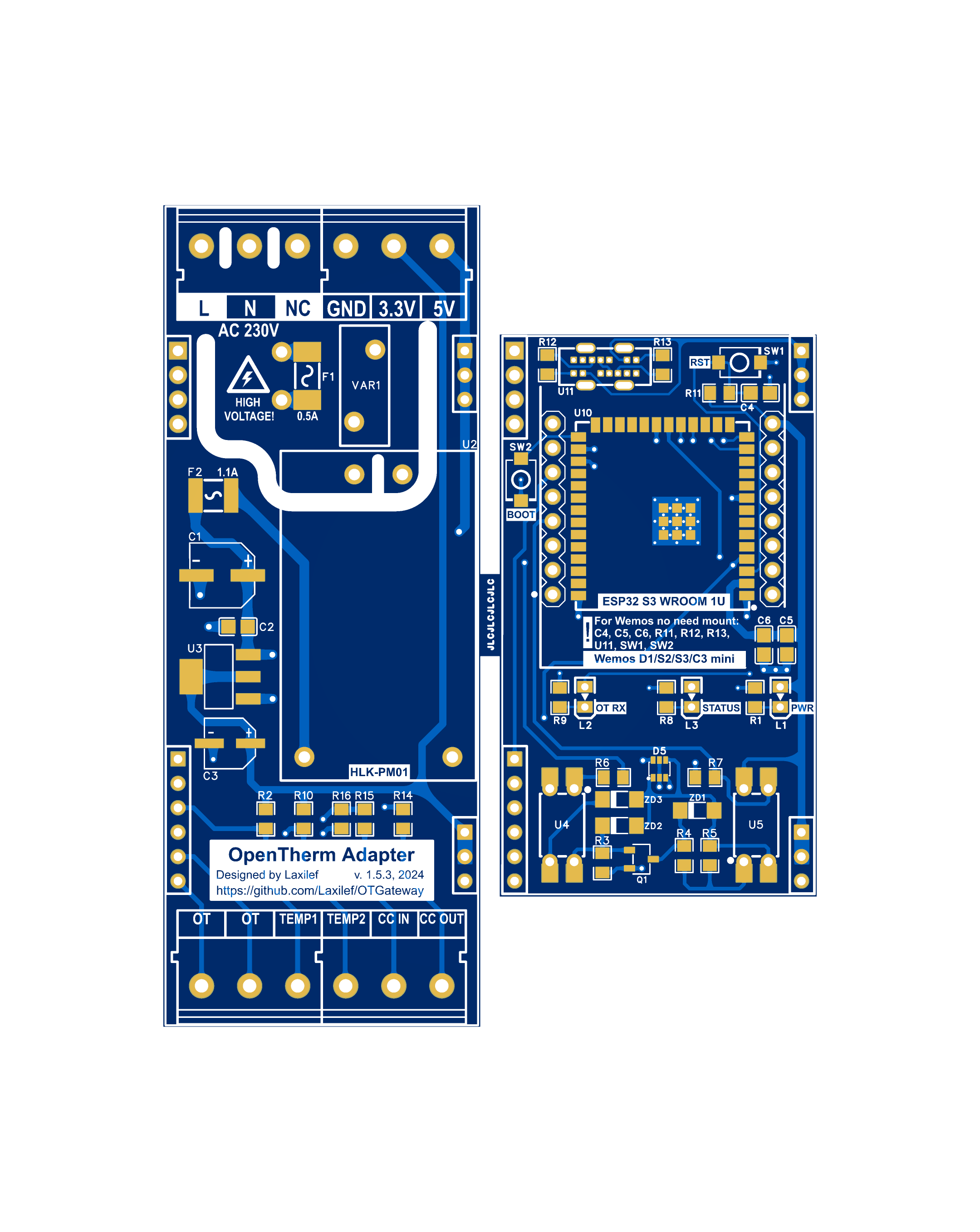

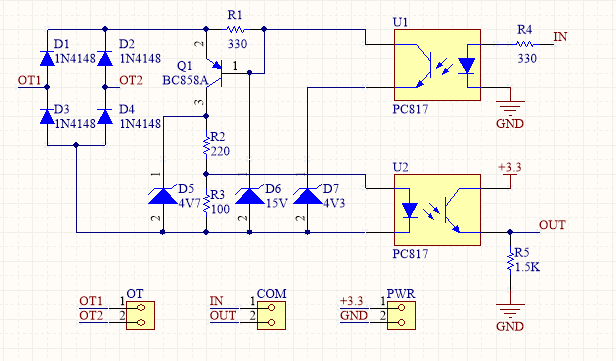

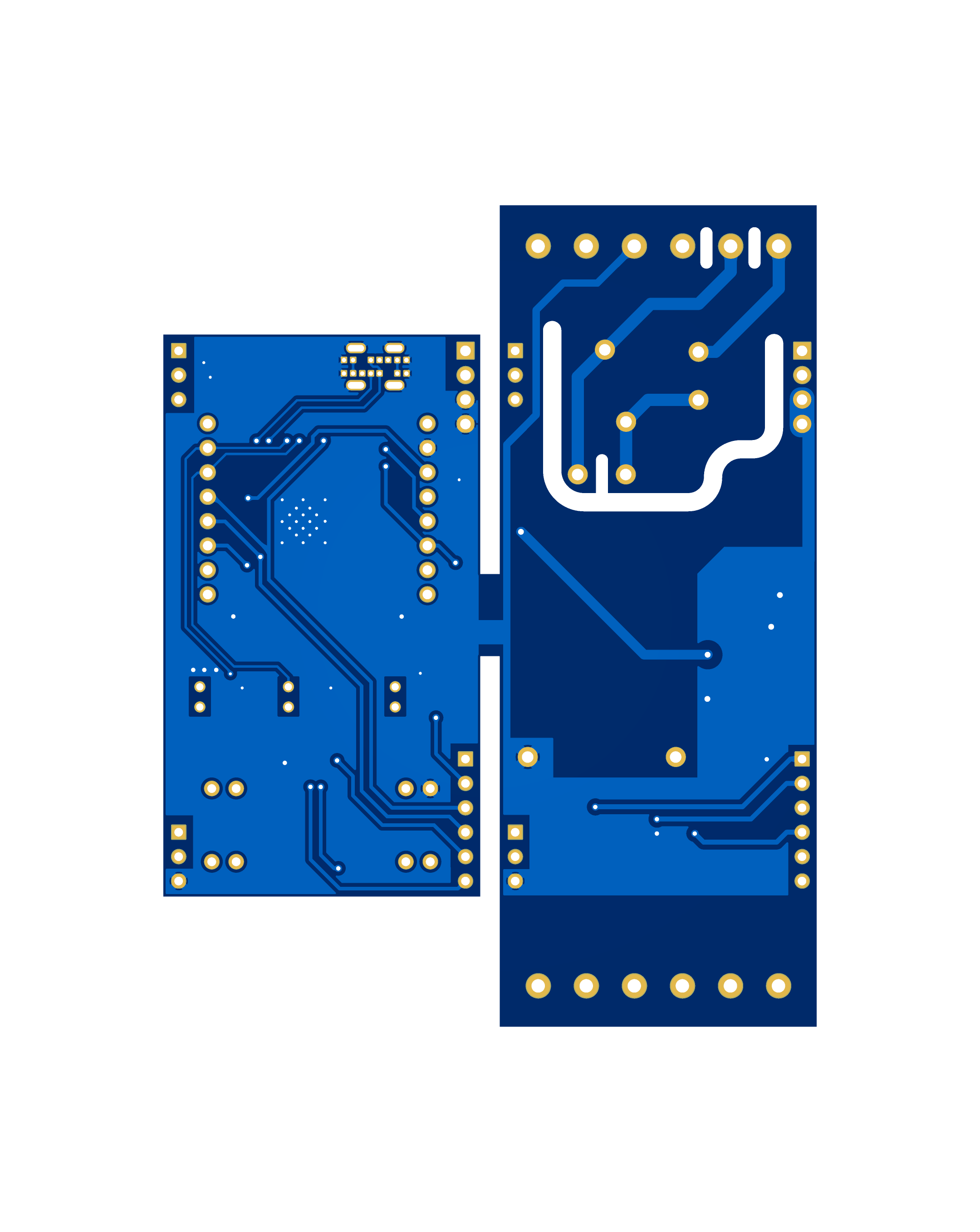

| OpenTherm 适配器 (Shield/Module) | 1 | — | 可购买成品或自制 |
| 5V 电源适配器 | 1 | — | 为 ESP32 和适配器供电 |
| Dallas DS18B20 温度传感器 | 1+ | — | 用于测量室内/室外/管道温度 |
| NTC 10k 热敏电阻 | 1+ | — | 用于测量温度 |
| 蓝牙 BLE 温度传感器 | 1+ | — | 如小米温湿度计 |
| 杜邦线 / 接线端子 | 若干 | — | 用于连接传感器和适配器 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 计算机 | 编译固件、配置设备 | ✅ 是 |
| USB 数据线 | 连接开发板与计算机 | ✅ 是 |
| 烙铁及焊锡 | 焊接适配器或传感器接口 | ▢ 推荐 |
| 万用表 | 测试电路连接和电压 | ▢ 推荐 |
| 3D 打印机 | 打印外壳（可选） | ▢ 推荐 |
能力画像
记忆与知识检索
逻辑推演
表达与交流
感知与观察
数理与计算
动手与操作
狂热与坚持
创造与创新
项目图库
所需技能
🔧 **动手能力**：需要一定的电子焊接和接线能力，特别是自制 OpenTherm 适配器时。能够安全地将设备连接到锅炉的 OpenTherm 接口。
💻 **编程能力**：需要基本的命令行操作能力来编译和烧录固件。熟悉 PlatformIO 或 Arduino IDE 会有所帮助。配置 MQTT 和 Home Assistant 集成需要一定的网络和软件配置知识。
⚡ **电子电路**：需要理解基本的电路原理，如电压、电流、上拉电阻等，以便正确连接传感器和适配器。了解 OpenTherm 协议的基本原理是加分项。
适用场景
**智能供暖升级**：将传统非智能的 OpenTherm 锅炉接入智能家居系统，实现远程控制和自动化。
**节能优化**：利用 PID 或等温曲线控制模式，根据室内外温度动态调节供暖水温，减少能源浪费。
**远程监控与诊断**：随时随地通过手机或电脑查看锅炉的运行状态、故障代码和关键参数，及时发现并解决问题。
**DIY 智能家居项目**：作为智能家居系统的一部分，与其他传感器和执行器联动，创建复杂的自动化场景（例如，离家时自动降低供暖温度）。
