用ESP32将网络音频流传输到FM发射器。
这是一个名为FM Streamer的开源硬件项目，旨在解决一个非常具体但有趣的问题：当你远离家乡时，如何用老式FM收音机收听家乡的电台。项目基于ESP32或ESP8266微控制器，通过WiFi抓取网络MP3音频流，再将其桥接到FM发射器上，从而让任何传统FM收音机都能播放来自互联网的电台节目。
标签
项目特点

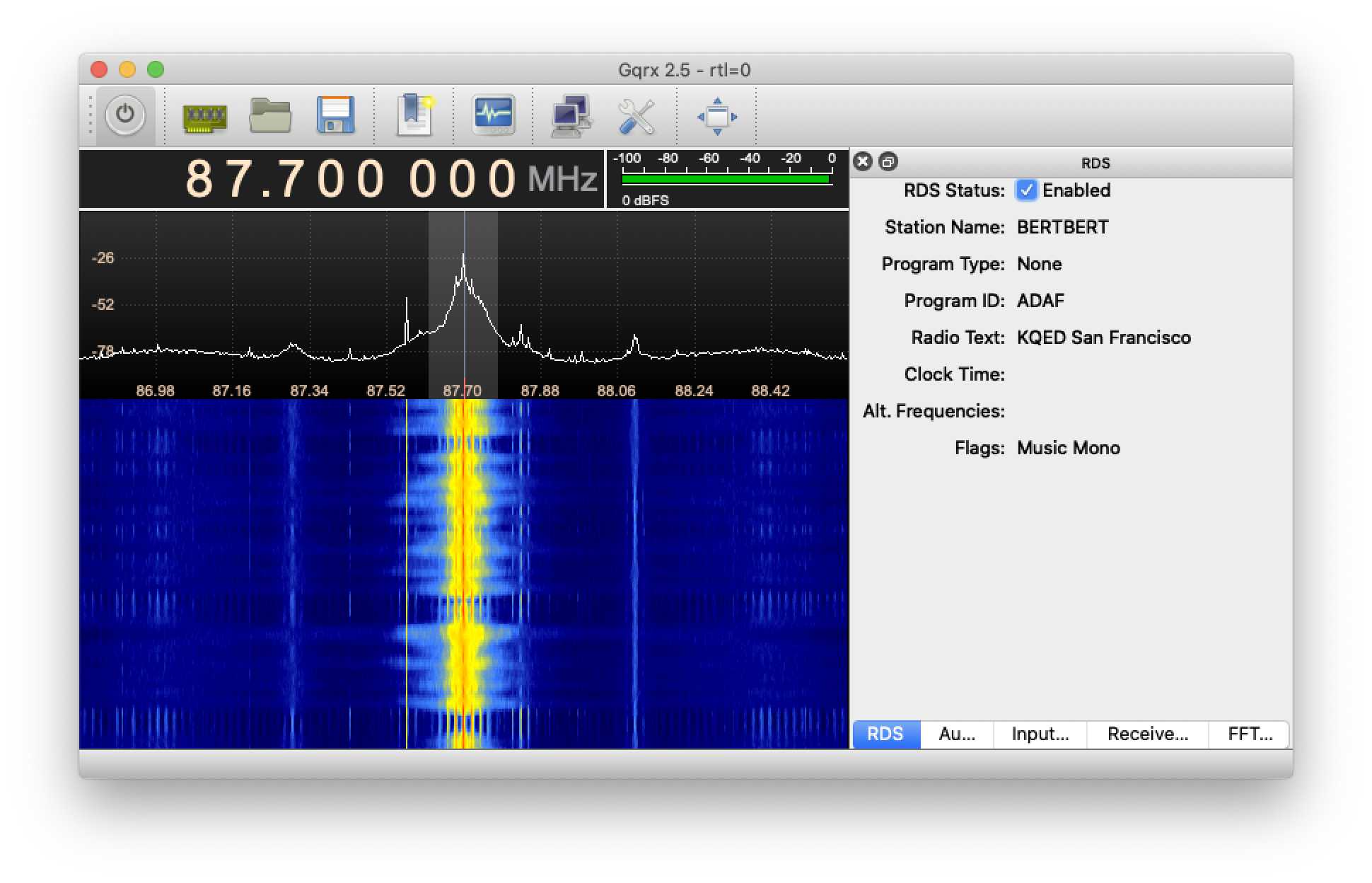

将互联网音频流转换为FM广播信号，兼容任何FM收音机
支持ESP32和ESP8266两种主控芯片

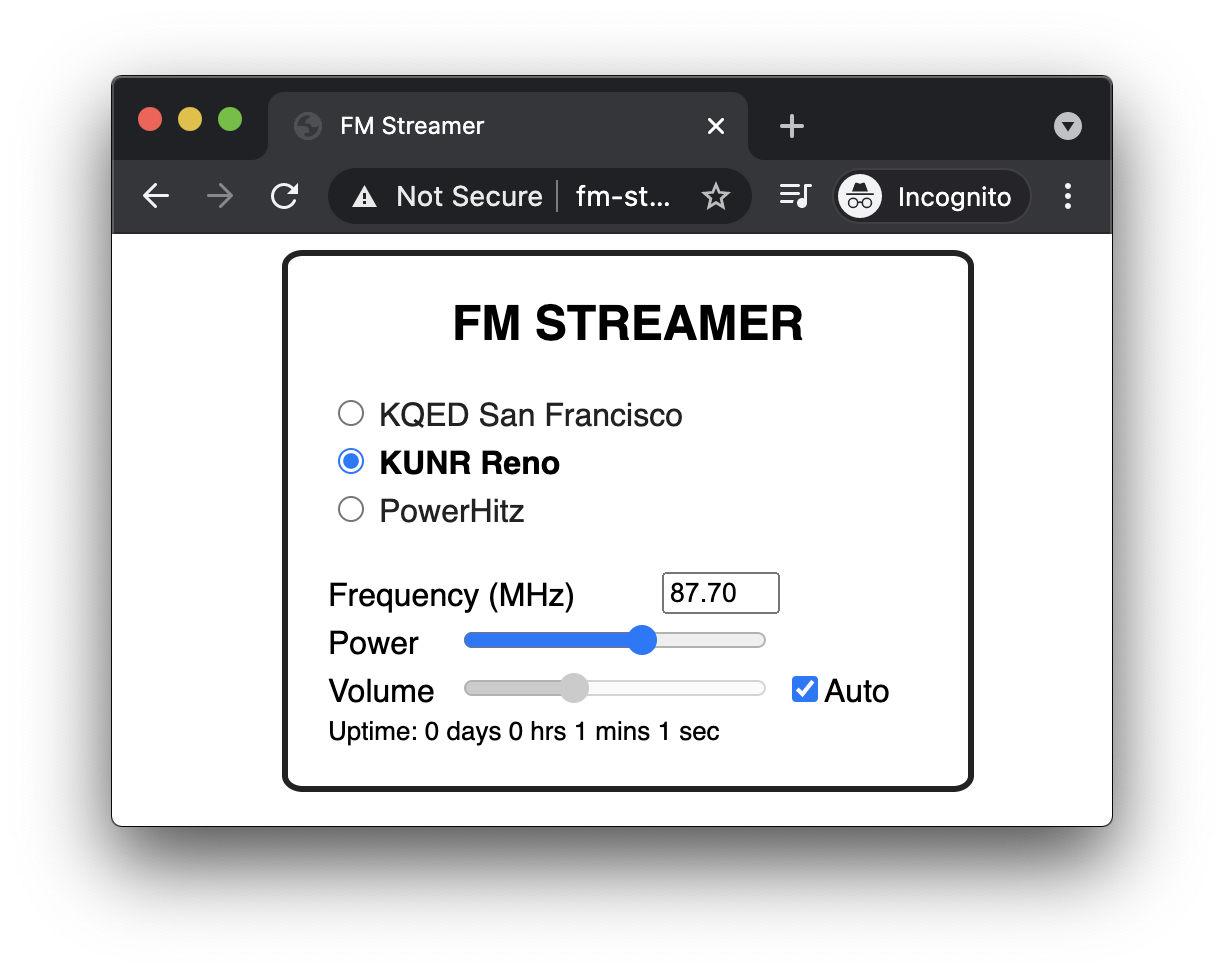

提供Web控制界面（仅ESP32），可切换电台、调节音量和发射功率
使用I2S DAC和I2C FM发射器，音频质量良好
基于Arduino框架，易于编译和上传
开源硬件设计，所有元件均可从常见渠道购买
技术规格
| 主控芯片 | ESP32 或 ESP8266 |
|---|---|
| 音频解码 | 通过ESP8266Audio库解码MP3流 |

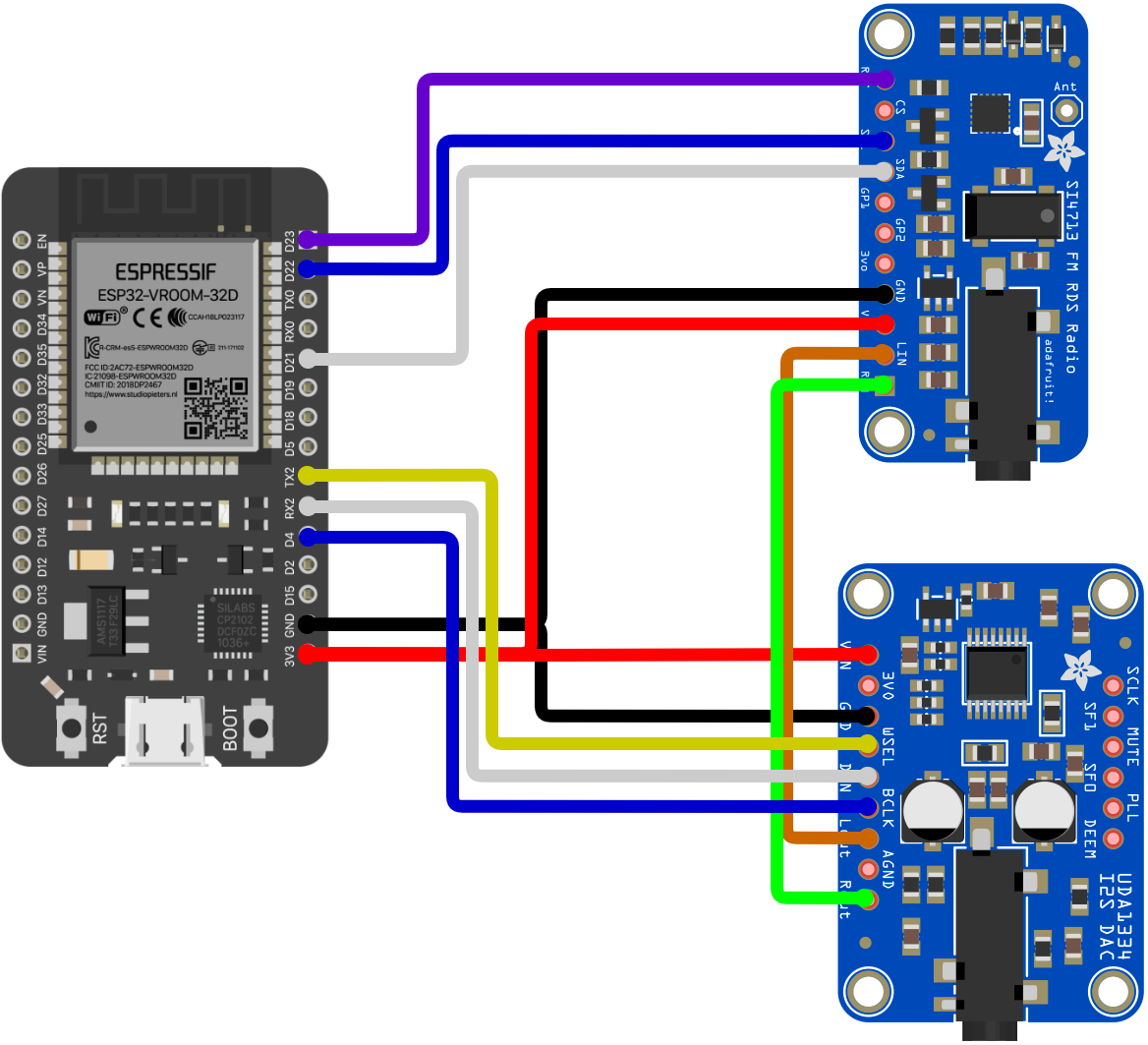

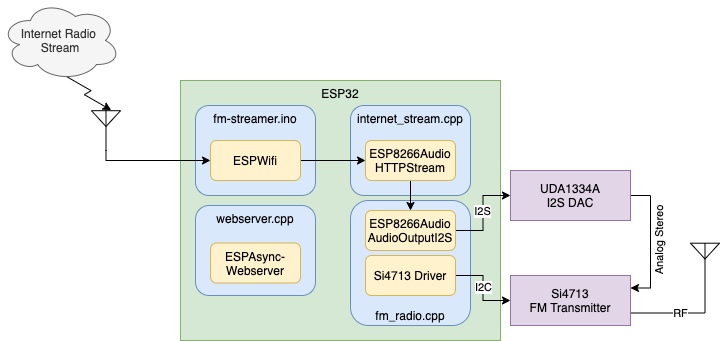

| 音频输出 | I2S接口 -> UDA1334A DAC -> 模拟音频 -> Si4713 FM发射器 |
| FM发射器 | Si4713，通过I2C控制 |
| 控制方式 | Web界面（ESP32）或串口 |
| 供电 | 通过ESP32/ESP8266的USB或3.3V输入 |
| 网络连接 | WiFi，支持自定义SSID和密码 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|

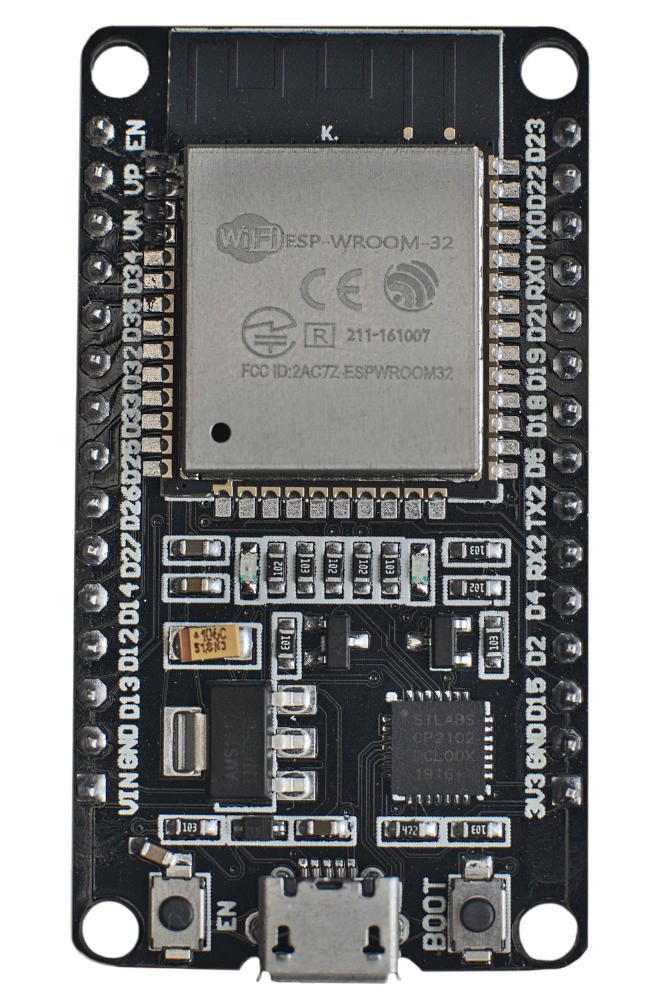

| ESP32开发板 或 ESP8266 NodeMCU v1.0 | 1 | — | 二选一 |
| Adafruit UDA1334A I2S DAC | 1 | — | I2S转模拟音频 |
| Adafruit Si4713 FM发射器 | 1 | — | I2C控制 |
| 4.7kΩ电阻 | 2 | — | 可选，用于DAC输出加载 |
| 杜邦线/面包板跳线 | 若干 | — | 用于电路连接 |
| USB线或3.3V电源 | 1 | — | 为ESP32供电 |
3D 模型
能力画像
⚪ 记忆与知识检索: 2/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
⚪ 数理与计算: 2/5
🔵 动手与操作: 4/5
⚪ 狂热与坚持: 3/5
⚪ 创造与创新: 3/5
项目图库
所需技能
🔧 **动手能力**：需要能够按照接线图连接ESP32、DAC和FM发射器，焊接电阻（可选），以及搭建面包板电路。
💻 **编程能力**：需要熟悉Arduino IDE或arduino-cli，能够修改WiFi凭据和电台列表，编译并上传固件到ESP32/ESP8266。
⚡ **电子电路**：了解I2C和I2S通信协议的基本概念，知道如何连接3.3V供电和接地，理解电阻加载的作用。
适用场景
在FM信号覆盖差的地区，通过互联网收听家乡或喜爱的网络电台
将网络音频流（如播客、音乐）转发到老式FM收音机，实现无线播放
作为DIY项目，学习ESP32/ESP8266的音频处理和I2S/I2C通信
在家庭或办公室中，创建一个专属的FM广播站，播放自定义内容
