SmartAG 传感器节点
SmartAG-SensorNode
智能农业
🧩 软硬件结合
已发布
项目简介
开源传感器节点用于智慧农业。
用于智慧农业的开源传感器节点
标签
项目特点
**多传感器集成**：支持 DHT22、AM2305、DS1820、电容式土壤湿度传感器和模拟雨量传感器（用于叶片湿润度）。
**Sigfox 通信**：利用 Arduino MKR Fox 1200 内置的 Sigfox 模块，将数据无线传输到 Sigfox 云端。
**低功耗设计**：读取传感器后自动断电，支持深度睡眠模式，并在电池电量过低时延长休眠时间。
**电池管理**：监测电池电量，并通过状态位在消息中报告传感器错误。
**可扩展性**：预留了 BMP280 气压传感器和风速计（Anemometer）的接口，方便后续升级。

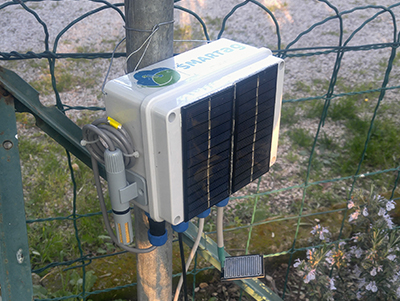

**太阳能供电**：使用 18650 电池和太阳能板，适合野外长期部署。
技术规格
| 主控板 | |
|---|---|
| 通信协议 | |
| 内部温湿度传感器 | |
| 外部温湿度传感器 | |
| 土壤温度传感器 | |
| 土壤湿度传感器 | |
| 叶片湿润度传感器 | |
| 供电方式 | |
| 充电管理 | |
| 待扩展传感器 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Arduino MKR Fox 1200 | 1 | — | 核心控制与通信 |
| DHT22 温湿度传感器 | 1 | — | 内部环境监测 |
| AM2305 温湿度传感器 | 1 | — | 外部环境监测 |
| DS1820 土壤温度传感器 | 1 | — | 土壤温度测量 |
| 电容式土壤湿度传感器 | 1 | — | 土壤湿度测量 |
| 模拟雨量传感器 | 1 | — | 用于叶片湿润度检测 |
| 18650 锂电池 | 2 | — | 供电 |
| 6V 太阳能板 | 2 | — | 充电 |
| TP4056 锂电池充电模块 | 1 | — | 充电管理 |
| 杜邦线、面包板、外壳等 | 若干 | — | 组装与固定 |
所需工具
电烙铁与焊接工具
必需
计算机（3D建模）
必需
树莓派/开发板
必需
传感器模块
电池/电源
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
⚪ 数理与计算: 2/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5
项目图库
所需技能
🔧 **动手能力**：需要焊接传感器和电池模块，组装电路，制作外壳。
💻 **编程能力**：需要掌握 Arduino IDE 使用，理解传感器库和 Sigfox 通信库的调用。
⚡ **电子电路**：需要了解基本电路连接（电源、传感器、I2C/单总线协议），以及低功耗设计原理。
适用场景
**精准农业**：在农田中部署多个节点，实时监测土壤和环境参数，指导灌溉和施肥。
**科研实验**：用于农业气象数据采集，验证作物生长模型。
**物联网教学**：作为 Sigfox 和低功耗传感器网络的实践项目。
**智能温室**：监测温室内的温湿度、土壤状态，实现自动化控制。
