PixelRadio is a FM Radio Transmitter with RDS (Radio Data System) capabilities. It was developed for holiday "Pixel" dis
PixelRadio 是一个面向像素灯光爱好者的开源 FM 广播发射器项目，专为节日装饰（如动态圣诞灯饰）和家庭投影展示场景设计。它不仅能向路过的车辆和行人传输立体声音乐或语音，还具备 RDS（无线电数据系统）功能，可以向兼容的汽车收音机发送自定义的 RadioText 消息——例如显示当前播放的歌曲名、灯光秀的开放时间，或慈善活动的捐款信息，极大增强了户外展示的互动性和信息传达能力。
标签
项目特点
数字合成发射器，RF 稳定性高
88.1 至 107.9 MHz FM 调谐范围，100 KHz 步进
高品质音频性能
支持 RDS RadioText 消息，兼容 RBDS

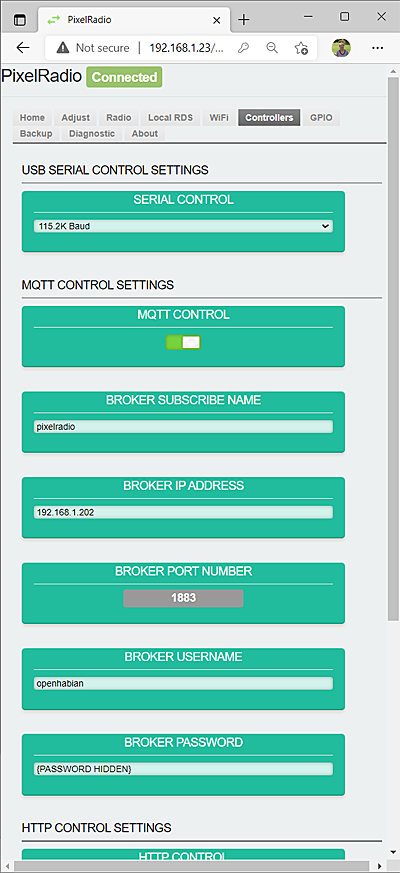

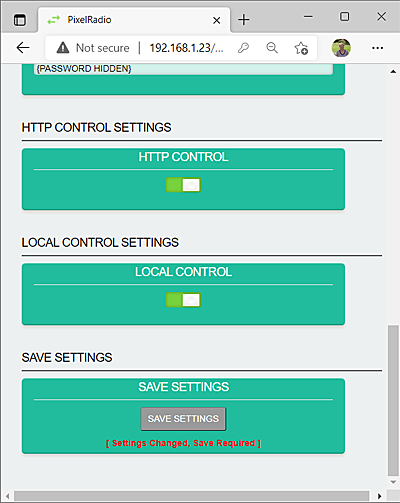

可通过 MQTT、HTTP 或串行命令远程控制 RDS

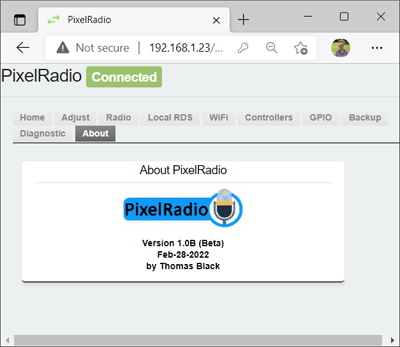

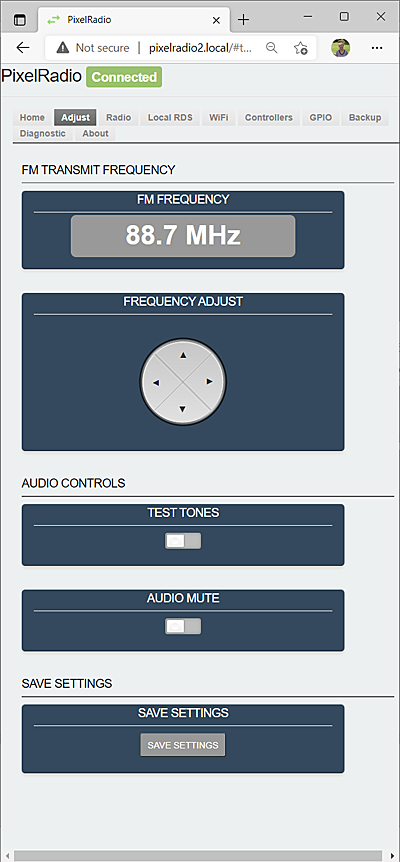

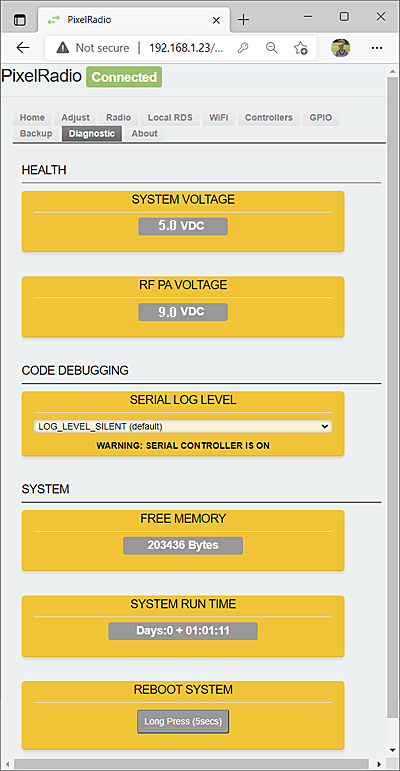

丰富的可编程功能，可通过 Web 界面访问
使用本地 WiFi 网络（非云端）

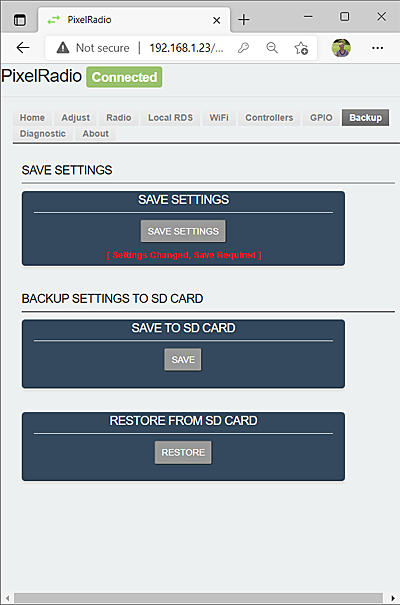

响应式 Web 设计，https://raw.githubusercontent.com/thomastech/PixelRadio/main/docs/Hardware)D 卡槽，用于系统配置备份
测试音功能，便于设置期间进行电台识别 -https://raw.githubusercontent.com/thomastech/PixelRadio/main/docs/User_Manual/README.md)
三个用户可配置的数字 I/O 引脚，用于控制其他设备的开关
单声道或立体声模拟音频，1-Vpp 线路输入（3.5mm TRS 立体声电话插孔）
技术规格
| 频率范围 | 88.1 - 107.9 MHz |
|---|---|
| 频率步进 | 100 KHz |
| 发射功率 | 极低（约 100 米/300 英尺范围，使用 76cm 天线） |
| 音频输入 | 单声道或立体声模拟音频，1-Vpp 线路输入（3.5mm TRS 立体声插孔） |
| 控制方式 | MQTT, HTTP, 串行命令, Web 界面 |
| 网络 | 本地 WiFi |
| 存储 | Micro SD 卡 |
| 数字 I/O | 3 个用户可配置引脚 |
| 高电流输出 | 可选，用于控制 5V 或 12V 的 ON-AIR 标志 |
项目资源
搜索资源

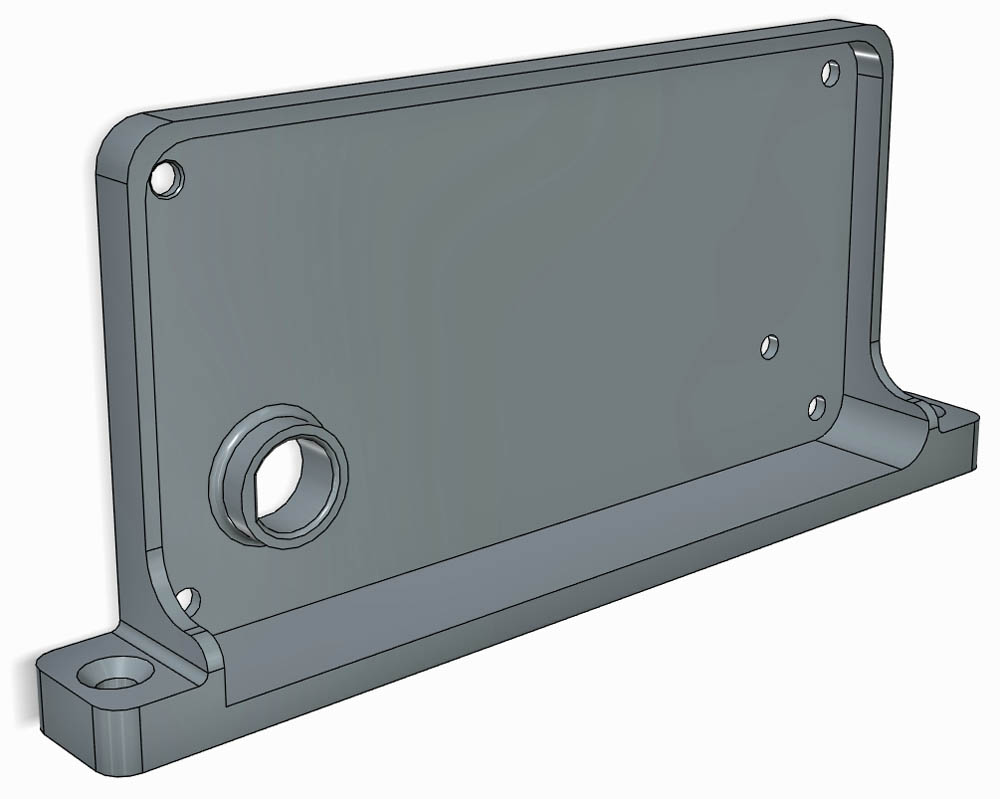

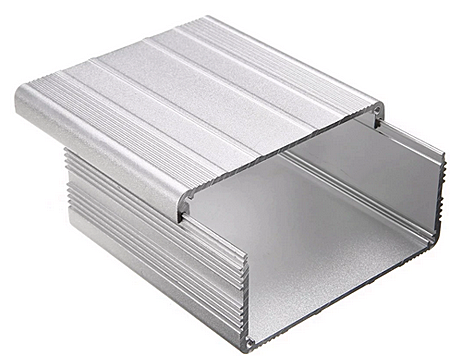

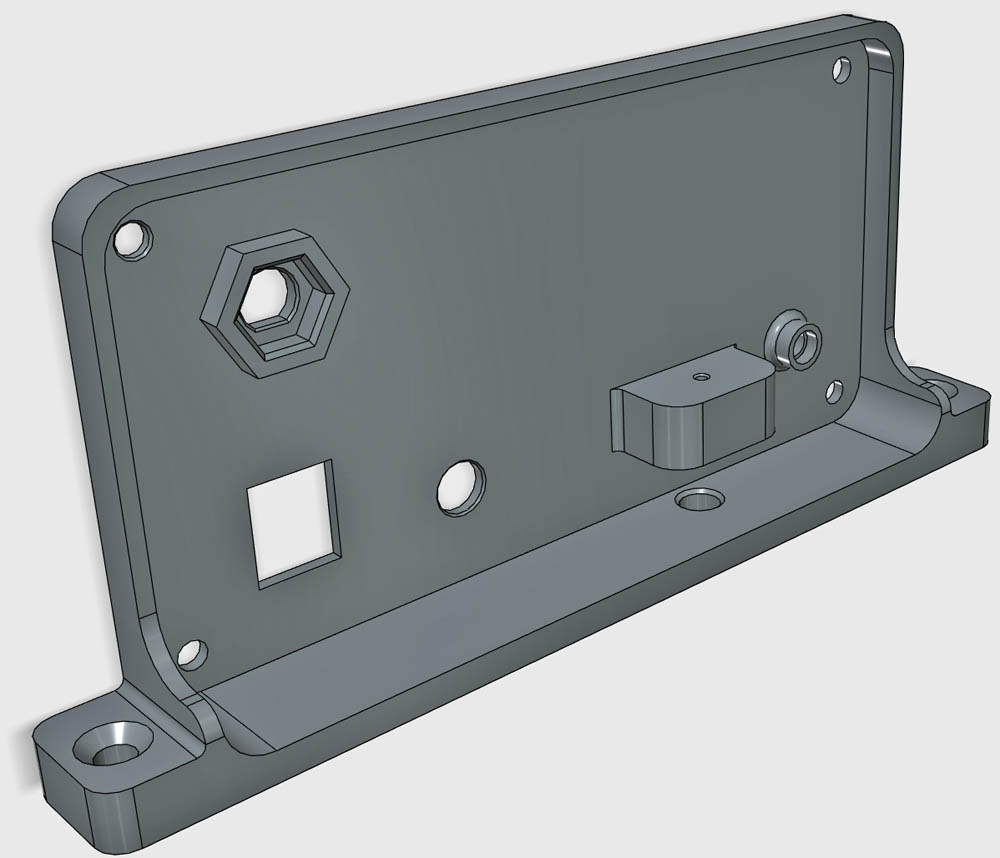

物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| 双面印刷电路板 | 1 | — | 提供 Gerber 文件 |

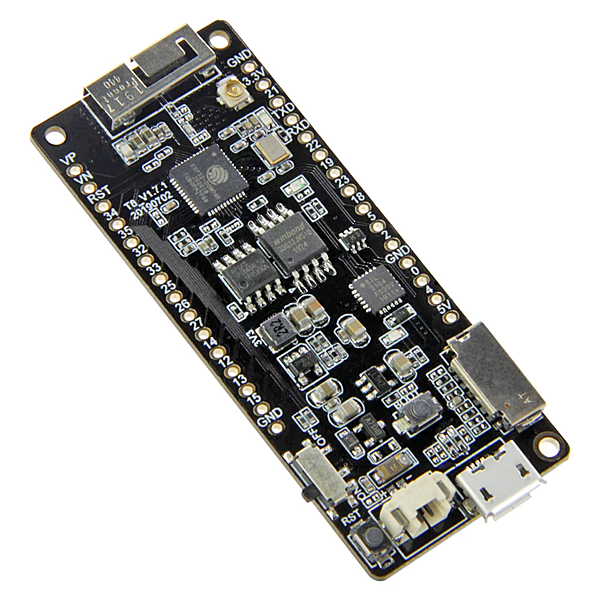

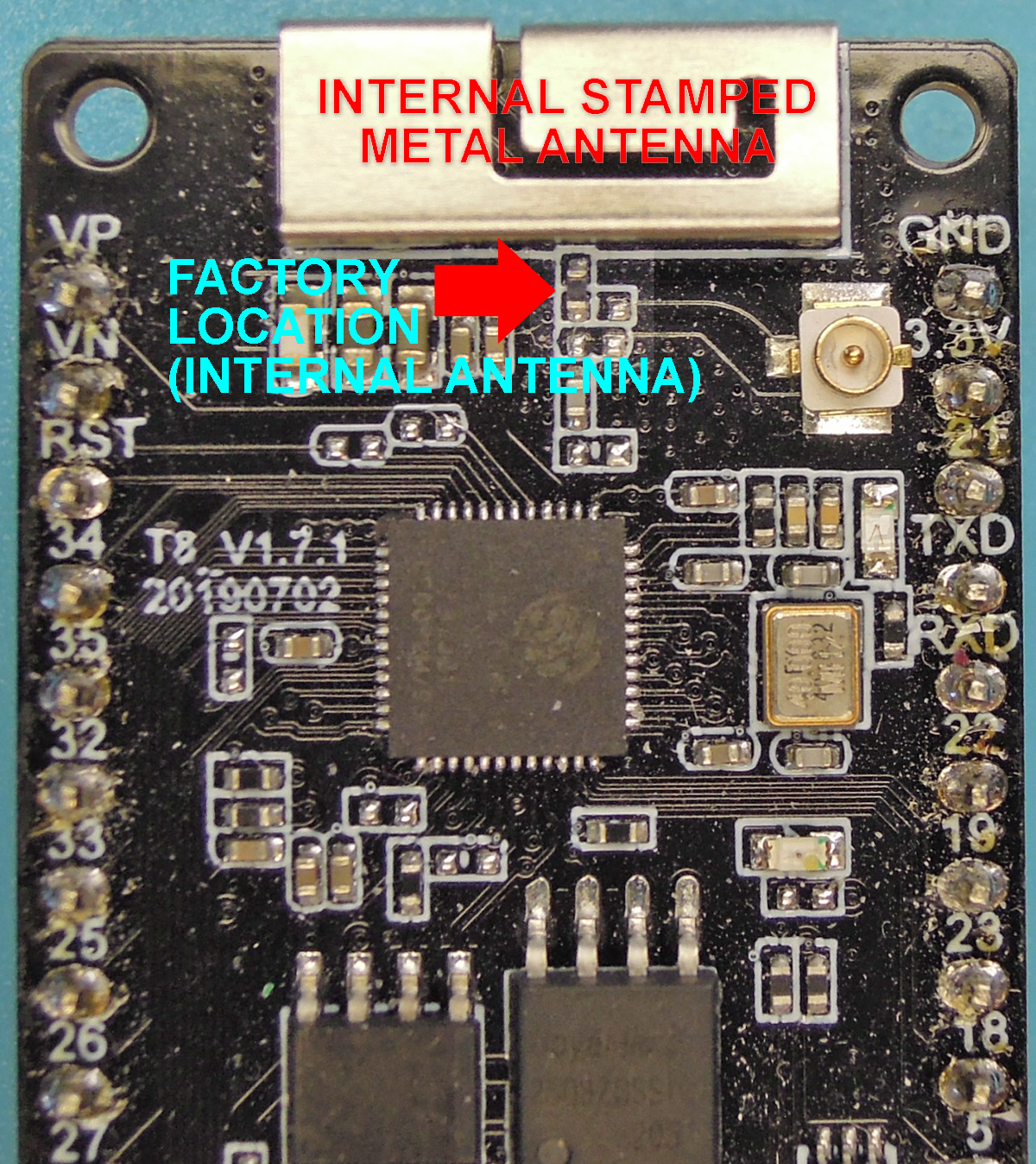

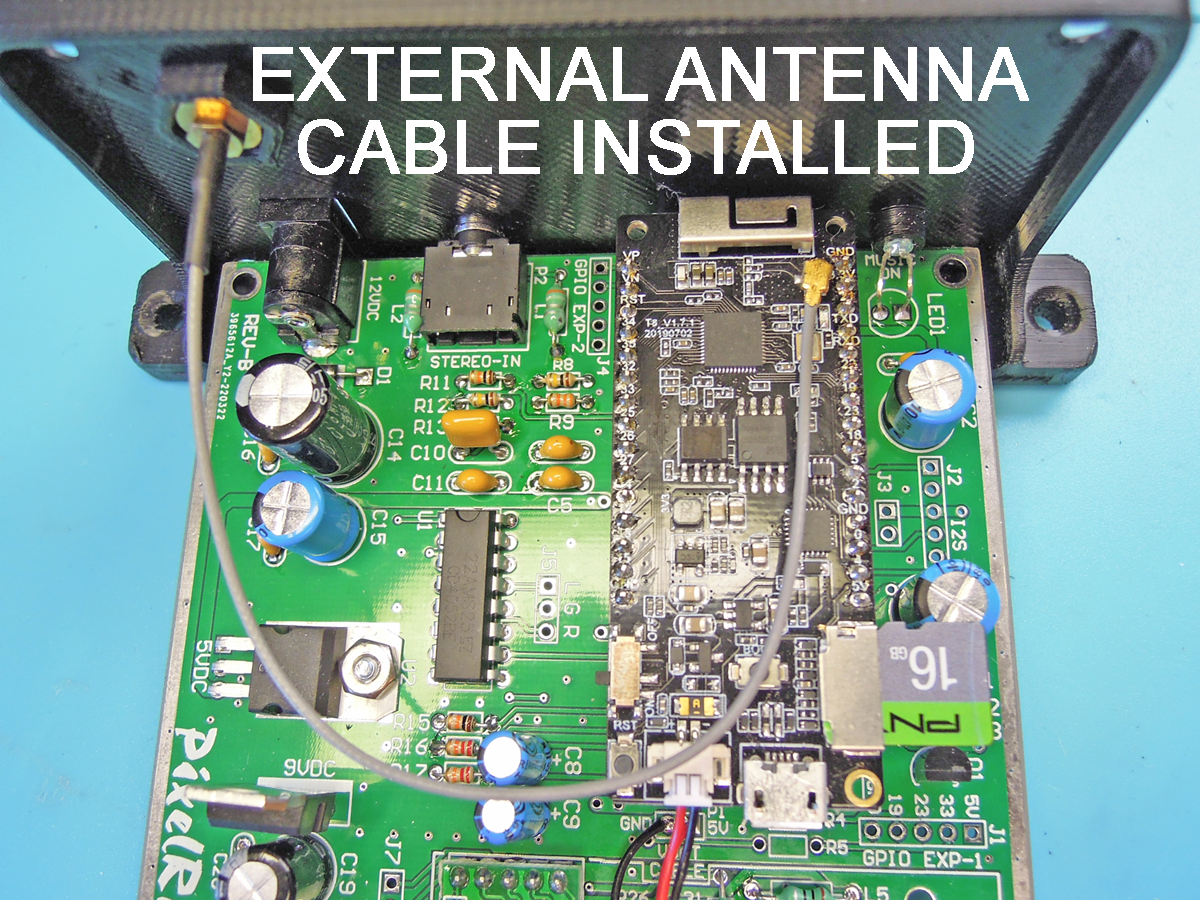

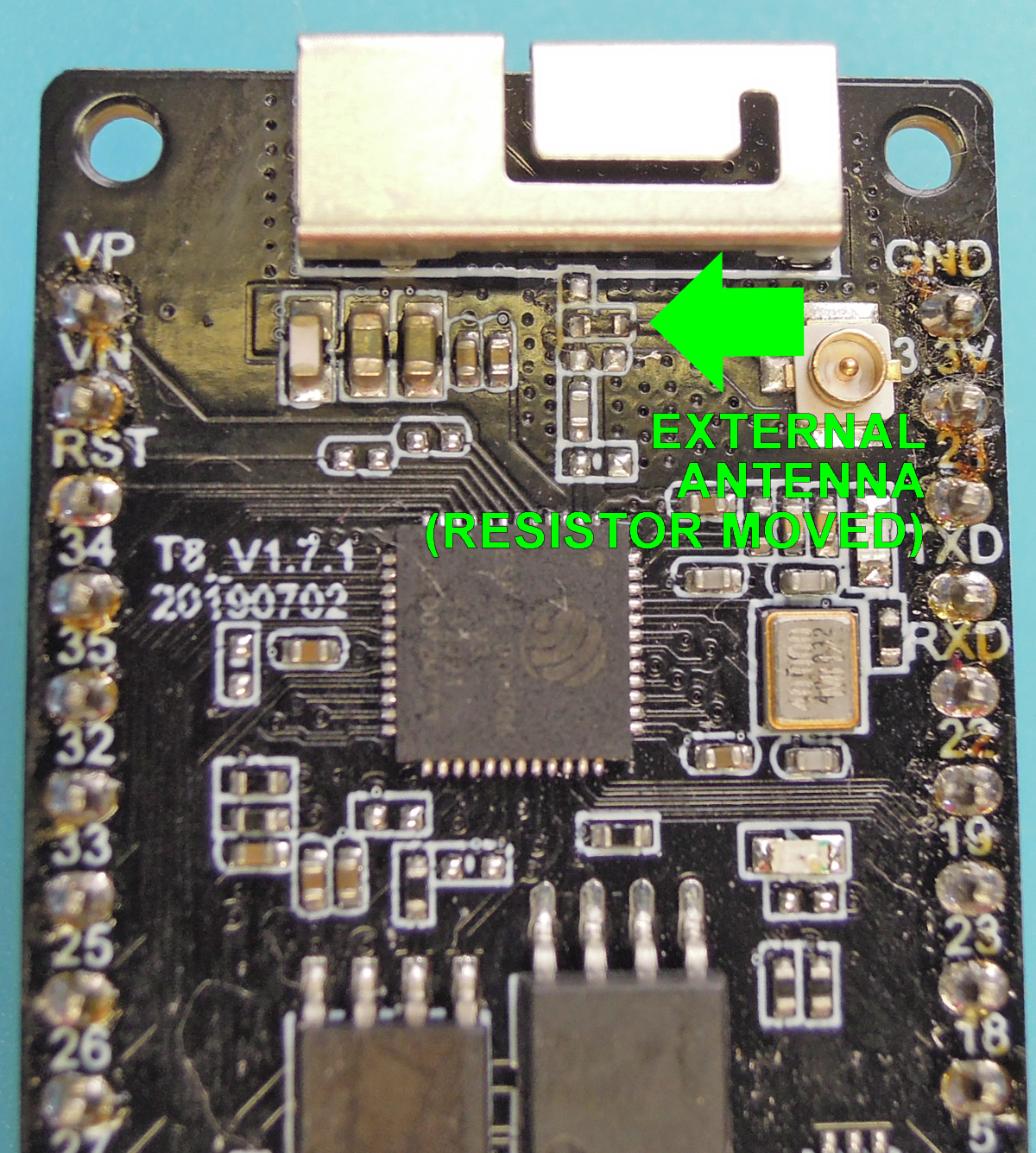

| ESP32 开发板 | 1 | — | 核心控制器 |

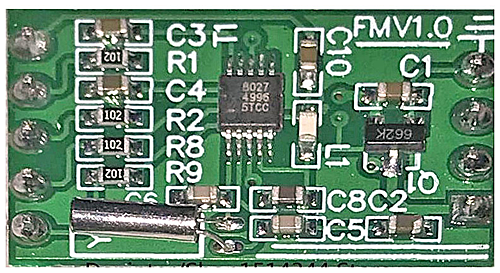

| FM 发射模块 | 1 | — | 数字合成发射器 |
| 3.5mm TRS 立体声插孔 | 1 | — | 音频输入 |
| Micro SD 卡槽 | 1 | — | 配置备份 |
| 5V/12V 电源 | 1 | — | 为系统供电 |

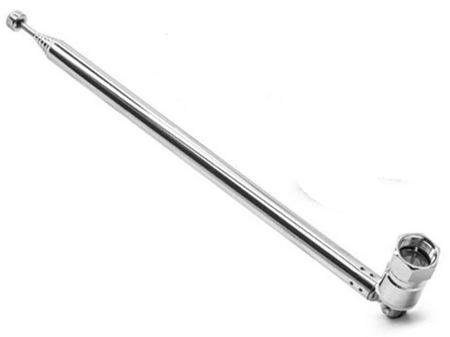

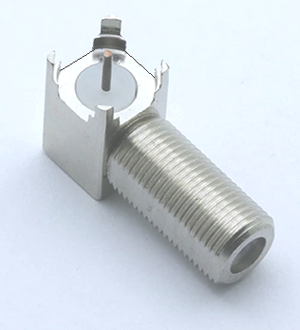

| 76cm 长导线 | 1 | — | 简易天线 |
| 通孔元件 | 若干 | — | 电阻、电容、晶体管等 |
