ESP8266 WiFi智能插座
ESP8266-WiFi-Socket
⭐☆☆☆☆ (1/5)
已发布
项目简介
OBI "Wifi Stecker Schuko"定制软件。
ESP8266-WiFi-Socket 是一个针对德国 OBI 超市销售的“OBI 2291706”型号 WiFi 插座进行深度定制的开源固件项目。该项目旨在替换插座原厂软件，赋予其更灵活、更强大的智能控制能力，尤其适合对智能家居有自定义需求的开发者和极客。
标签
项目特点
为OBI品牌WiFi插座提供自定义固件，替代原厂软件
支持MQTT远程控制开关（开/关）

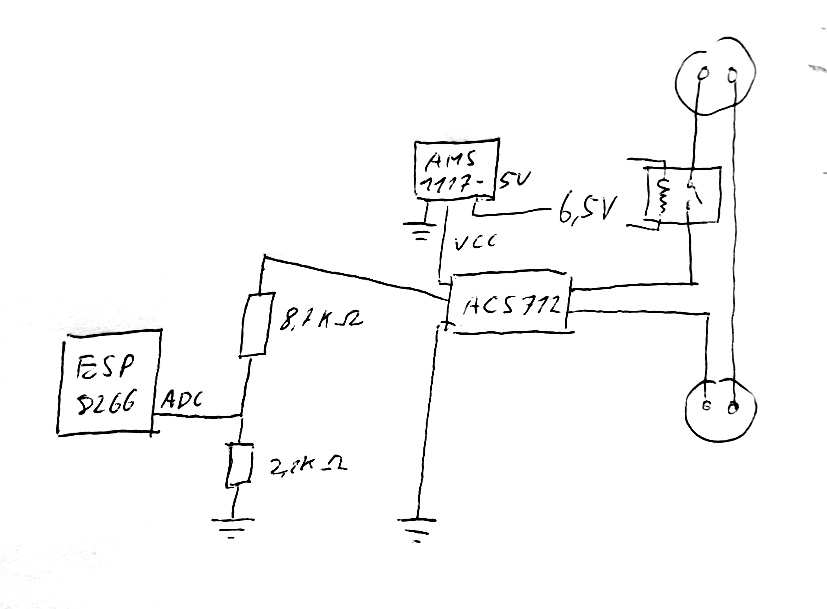

可扩展ACS712霍尔电流传感器实现功率测量
支持本地按键切换状态
提供MQTT Broker脚本，支持OTA编程
蓝色LED指示WiFi连接状态

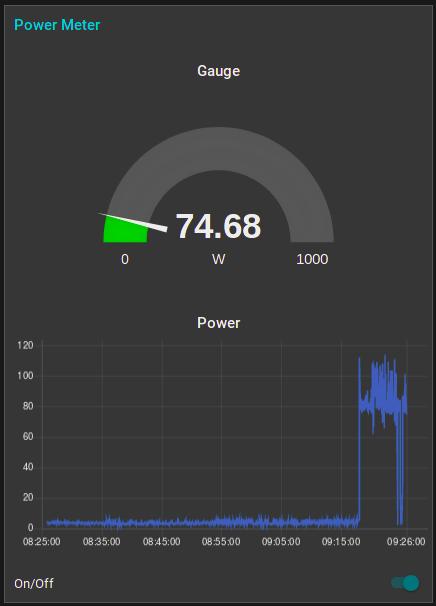

可集成到NodeRed等自动化平台
技术规格
| 主控芯片 | |
|---|---|
| 供电电压 | |

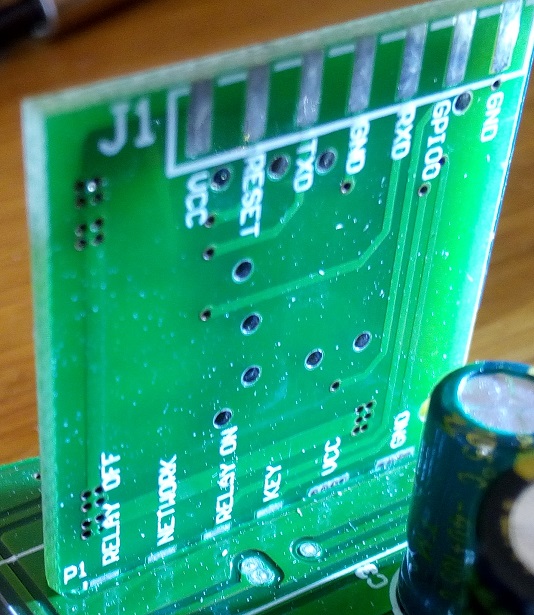

| GPIO4 | |
| GPIO5 | |
| GPIO12 | |
| GPIO14 | |
| 功率测量 | |
| 通信协议 | |
| 工作电压 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|

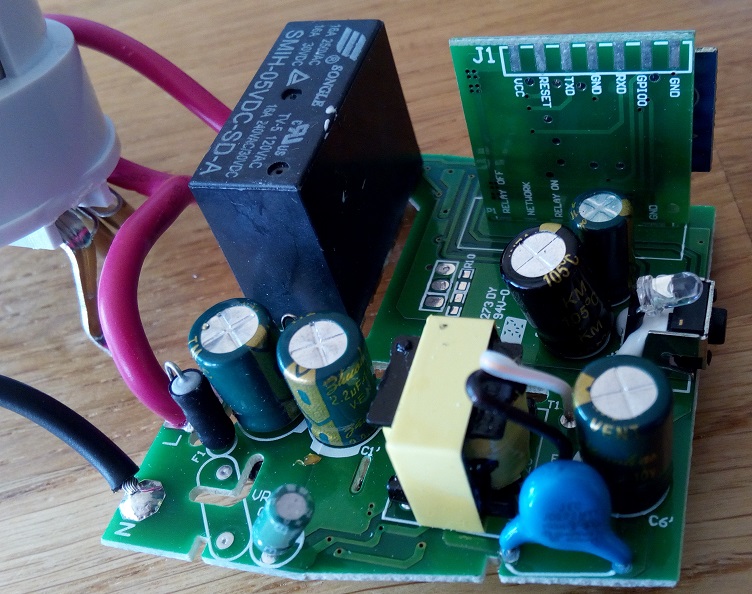

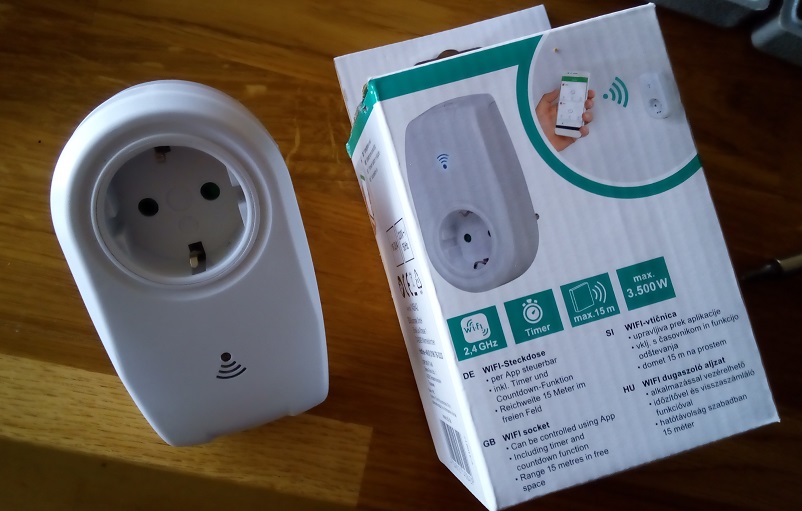

| OBI 2291706 WiFi插座 | 1 | — | 包含ESP8266、继电器、LED、按键 |
| USB-UART适配器 | 1 | — | 用于固件烧录 |

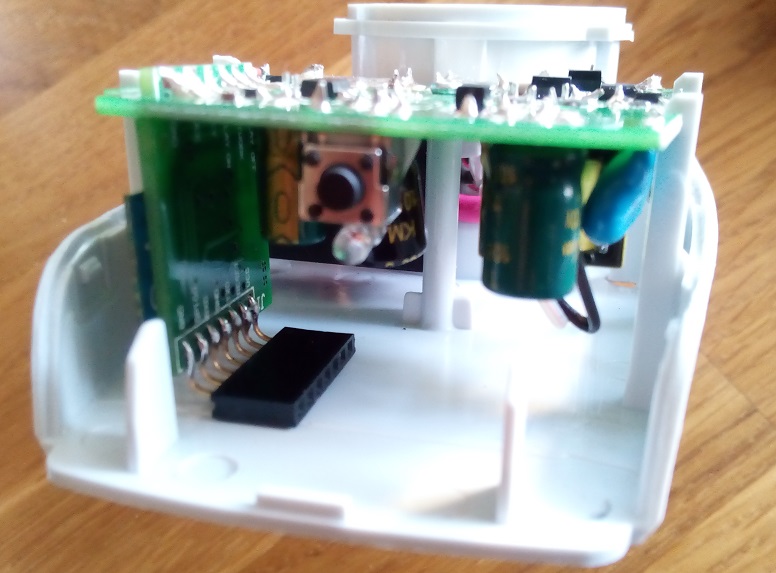

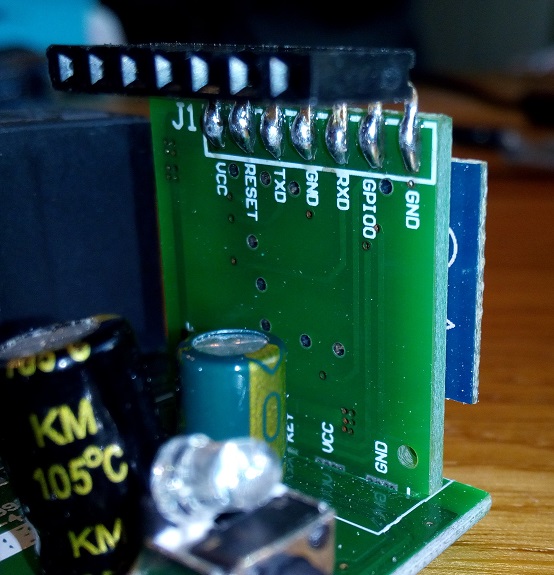

| 排针 | 1套 | — | 焊接至电路板用于烧录 |

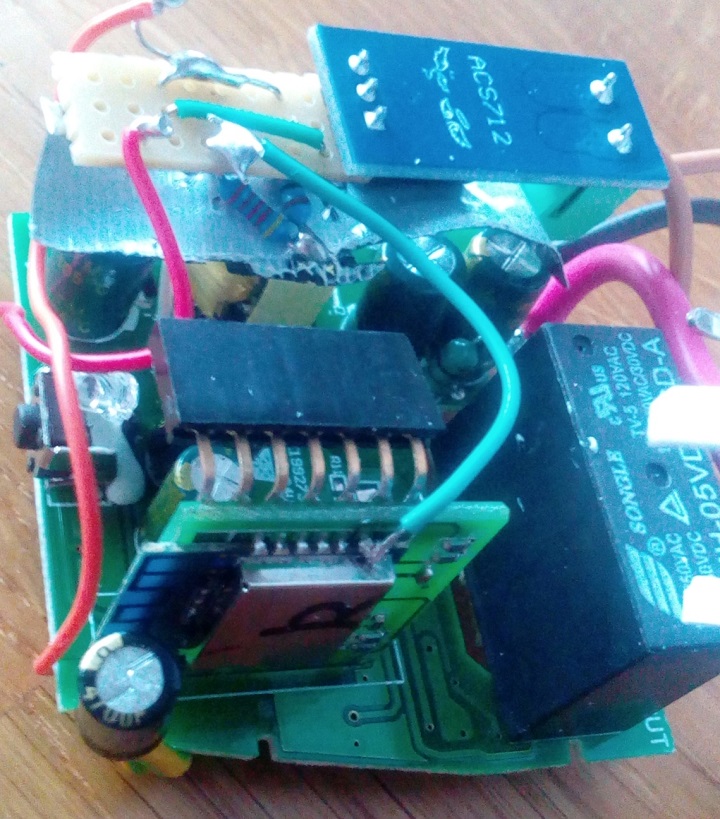

| ACS712 5A电流传感器 | 1 | — | 霍尔效应电流传感器 |
| AMS1117-5电压调节器 | 1 | — | 为ACS712提供5V电源 |
| 分压电阻 | 2 | — | 将ACS712输出从0-5V降至0-1V |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 电钻/螺丝刀 | 打开插座外壳（特殊螺丝） | ✅ 是 |
| 焊台 | 焊接排针和扩展模块 | ✅ 是 |
| USB-UART适配器 | 固件烧录 | ✅ 是 |
| 万用表 | 测量电压和连接 | ▢ 推荐 |
| 3D打印机 | 制作外壳改装件（可选） | ▢ 推荐 |
能力画像
记忆与知识检索
1/5
逻辑推演
2/5
表达与交流
1/5
感知与观察
2/5
数理与计算
3/5
动手与操作
4/5
狂热与坚持
3/5
创造与创新
3/5
项目图库
所需技能
🔧 **动手能力**：需要拆解特殊螺丝的外壳、焊接排针和扩展模块、处理市电电路（需极度谨慎）
💻 **编程能力**：需要了解Arduino编程、MQTT协议、ESP8266固件烧录流程
⚡ **电子电路**：需要理解电压分压、电流传感器原理、ESP8266引脚分配、电源管理
适用场景
将普通WiFi插座升级为支持MQTT的智能开关
家庭自动化系统中远程控制电器开关
监测家用电器功耗（需扩展功率测量模块）
集成到Home Assistant、NodeRed等智能家居平台
学习ESP8266固件开发和MQTT通信
