Wi-Fi传感器
Wi-Fi-Sensor
智能家居
⭐☆☆☆☆ (1/5)
已发布
项目简介
C++项目

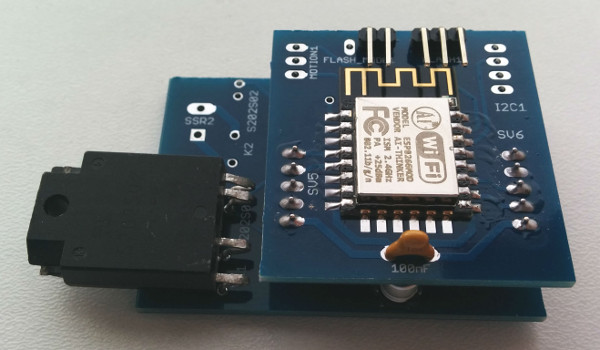

这是一个基于ESP-12F芯片开发的多功能环境监测与智能控制开源项目。核心功能是集成温度、湿度、气压、人体运动和光照强度五种传感器，实时采集环境数据并通过Wi-Fi模块上传，实现远程监控。项目特别设计了两种负载控制方案：一种适用于低压设备（如LED灯带），另一种通过固态继电器支持220V高压负载（最大8安培），从而兼顾了弱电与强电场景的智能化控制需求。
标签
项目特点
集成温度、湿度、气压、运动、光照五种传感器

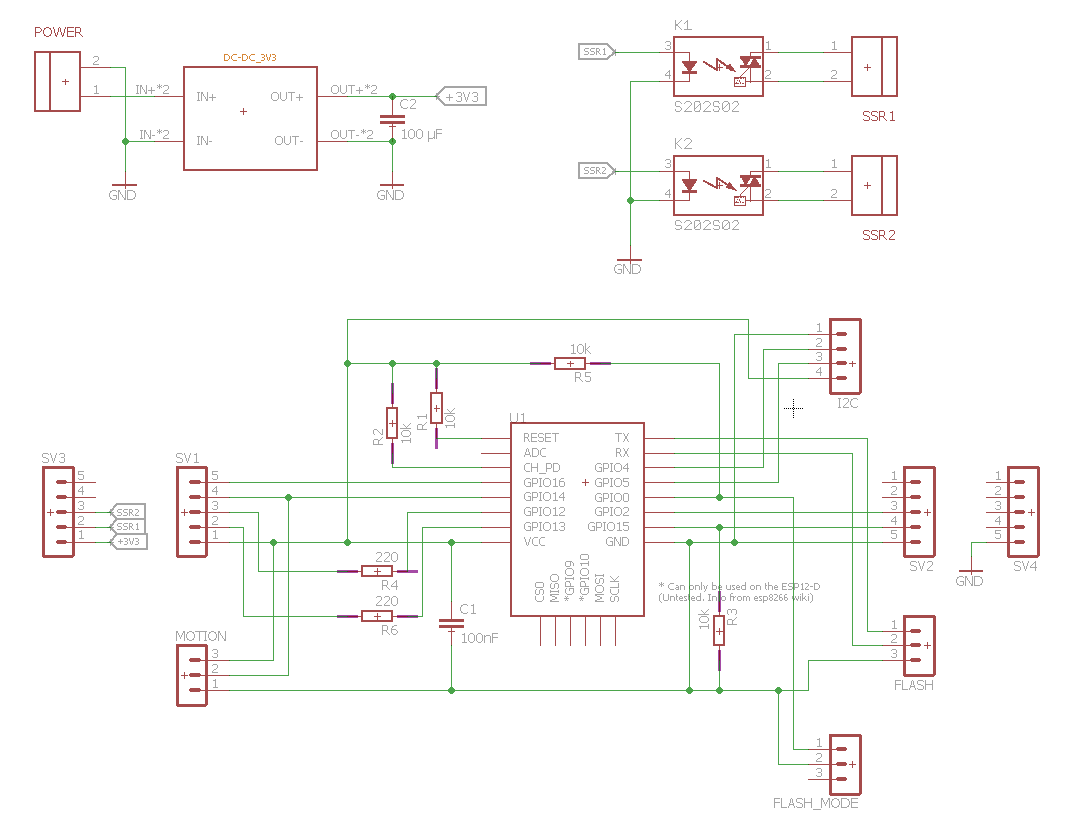

支持低压和高压两种负载控制方案

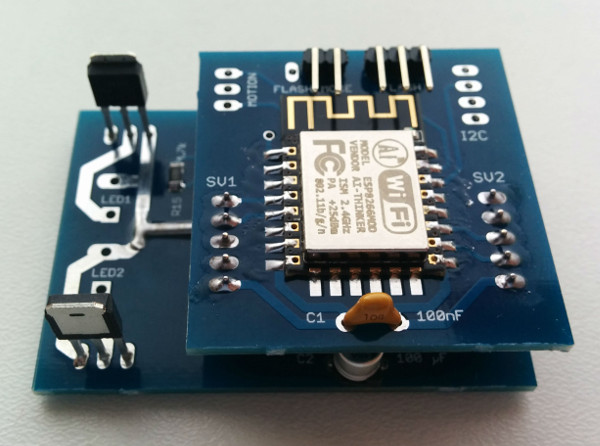

基于 ESP-12F (ESP8266) 模块，支持 Wi-Fi 联网
所有传感器和模块统一 3.3V 供电
提供详细的 Wiki 文档和 PCB 制作参考
技术规格
| 主控芯片 | |
|---|---|
| 供电电压 | |
| 传感器类型 | |
| 低压负载控制 | |
| 高压负载控制 | |
| 通信方式 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP-12F 模块 | 1 | — | ESP8266 核心 |

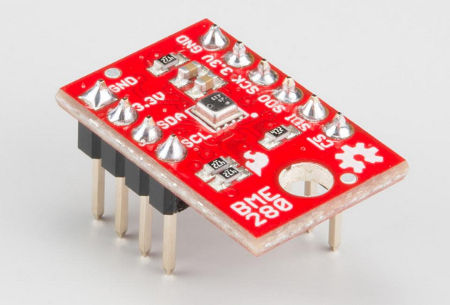

| 温湿度传感器 (如 DHT22/BME280) | 1 | — | 根据实际选择 |
| 气压传感器 (如 BMP180/BME280) | 1 | — | 可集成在温湿度模块中 |

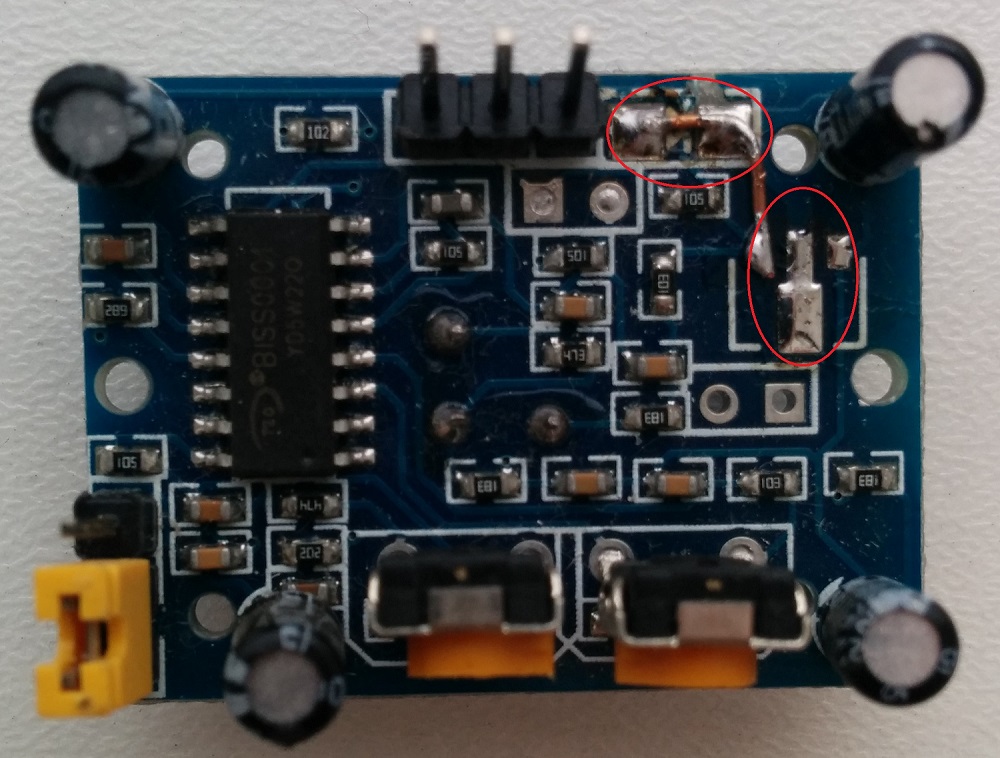

| 人体红外传感器 (PIR) | 1 | — | 运动检测 |
| 光敏电阻/光照传感器 | 1 | — | 光照强度检测 |

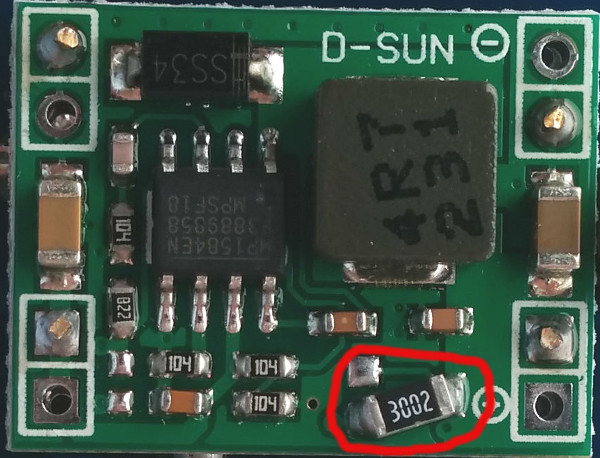

| 3.3V 稳压模块 | 1 | — | 为所有模块供电 |
| 低压 MOSFET 模块 | 1 | — | 低压负载方案 |
| 固态继电器 (SSR) | 1 | — | 高压负载方案，8A |
| 排针/排母 | 若干 | — | 连接各模块 |

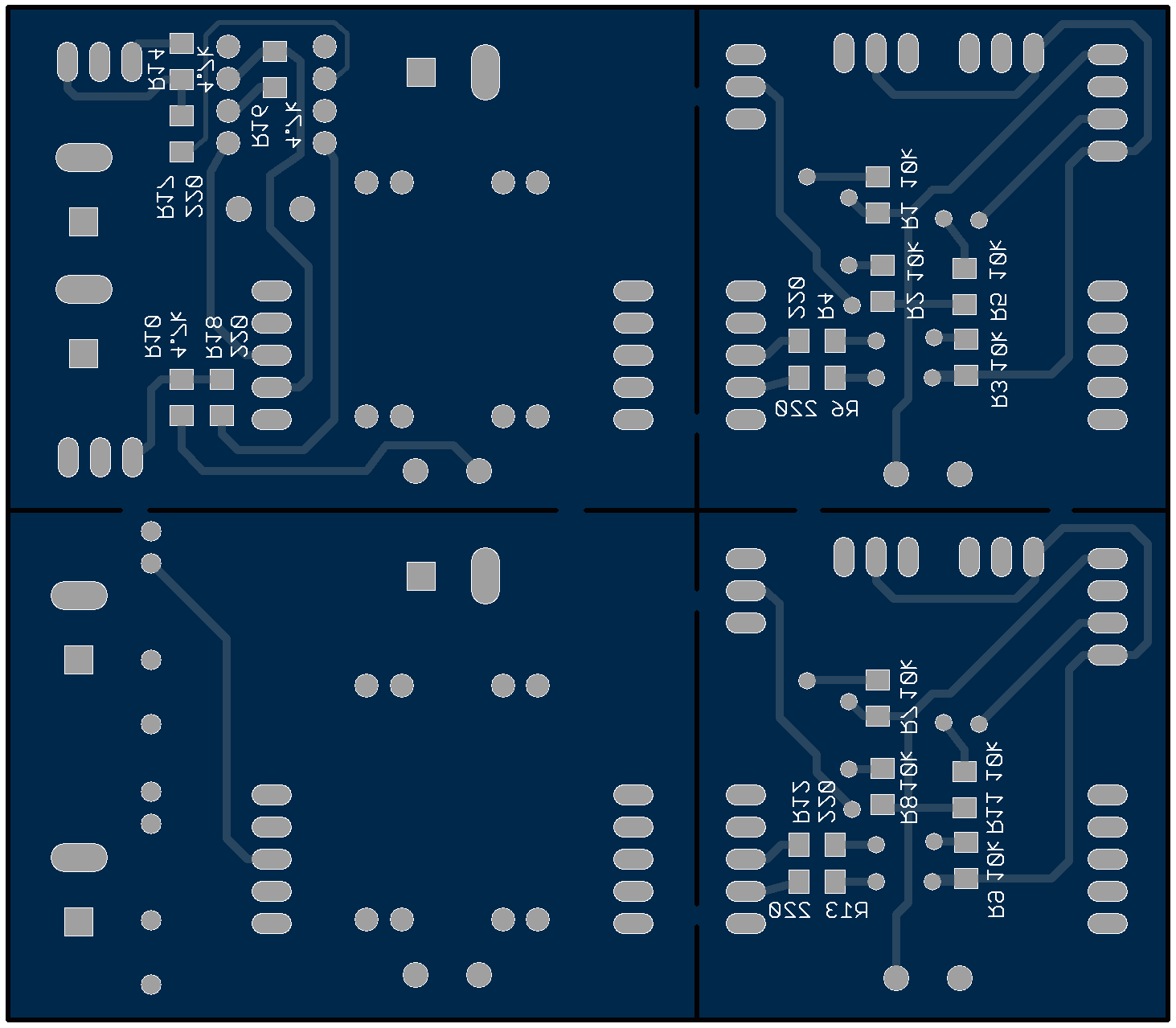

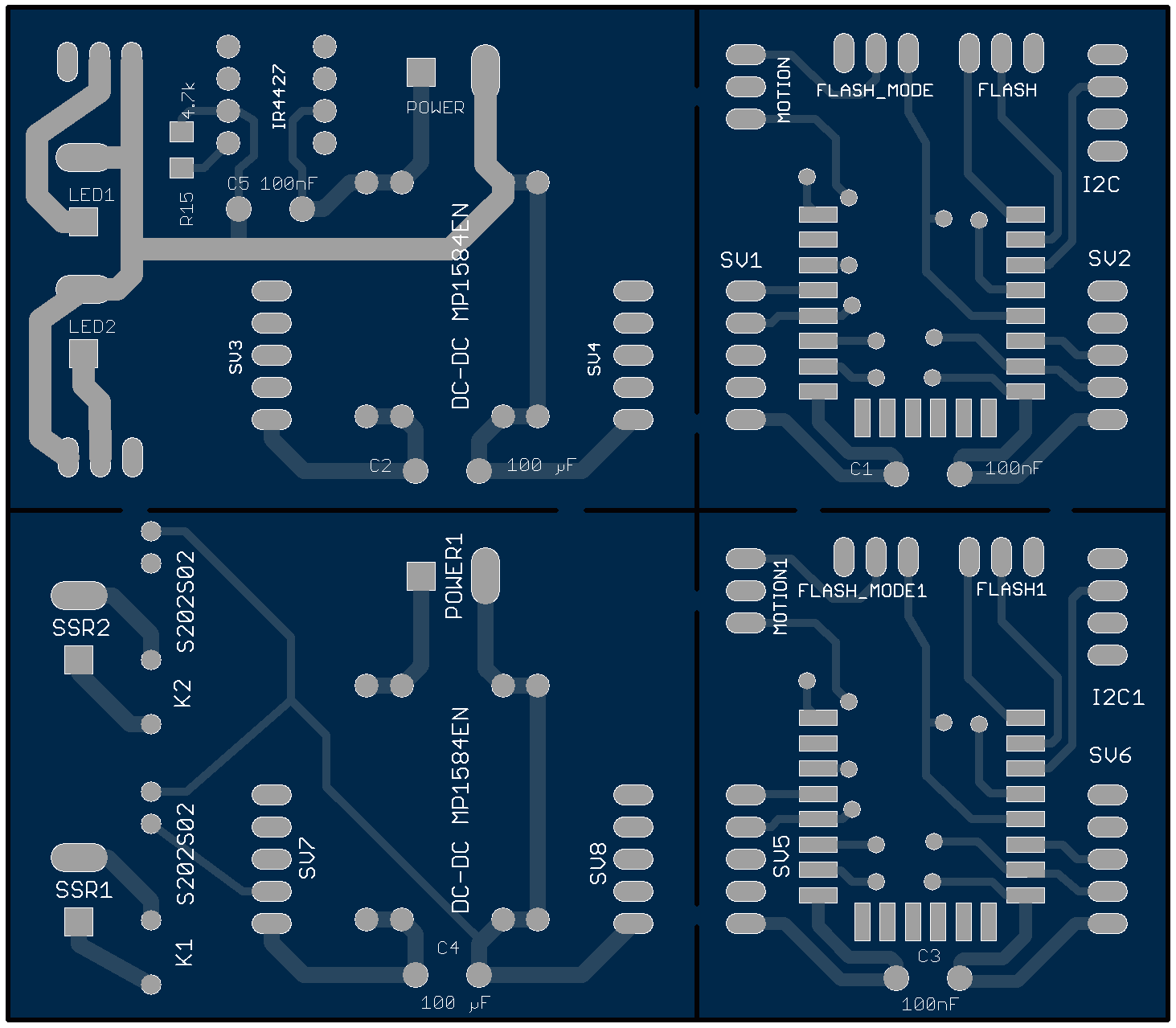

| 定制 PCB | 1 | — | 参考 Vipeg 教程制作 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 3D打印机 | 打印外壳和结构件 | ▢ 推荐 |
| 焊台 | 焊接电子元件 | ✅ 是 |
| 万用表 | 测试电路连接和电压 | ✅ 是 |
| 编程器/USB转串口 | 烧录固件到 ESP-12F | ✅ 是 |
| 热风枪 | 焊接贴片元件 | ▢ 推荐 |
能力画像
记忆与知识检索
2/5
逻辑推演
3/5
表达与交流
2/5
感知与观察
2/5
数理与计算
3/5
动手与操作
4/5
狂热与坚持
3/5
创造与创新
3/5
项目图库
所需技能
🔧 **动手能力**：需要焊接电子元件、制作 PCB、连接传感器和负载模块，具备基本的电子制作经验。

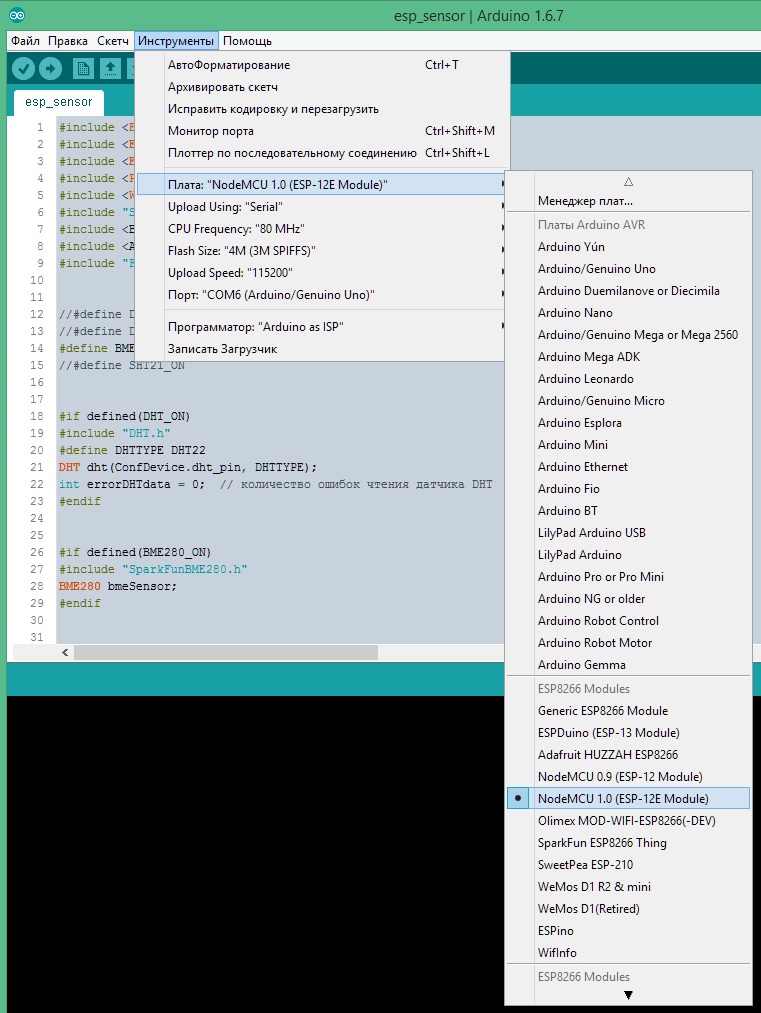

💻 **编程能力**：需要编写或修改 ESP8266 固件（C/C++），配置 Wi-Fi 和传感器驱动，具备嵌入式开发基础。

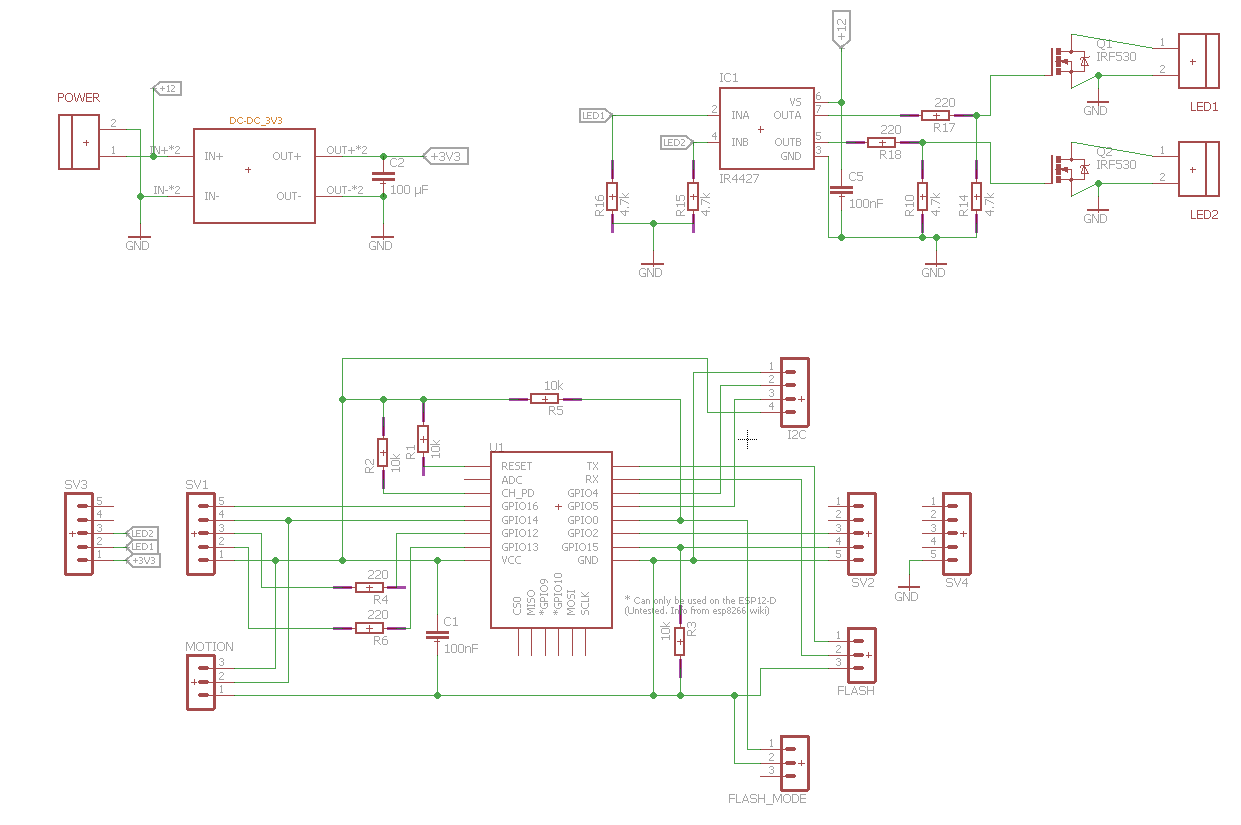

⚡ **电子电路**：需要理解 3.3V 供电、传感器接口、MOSFET 和固态继电器的工作原理，能够阅读电路图。
适用场景
智能家居环境监测（室内温湿度、气压、光照、人体存在检测）
自动化控制（根据传感器数据自动开关灯、风扇等负载）

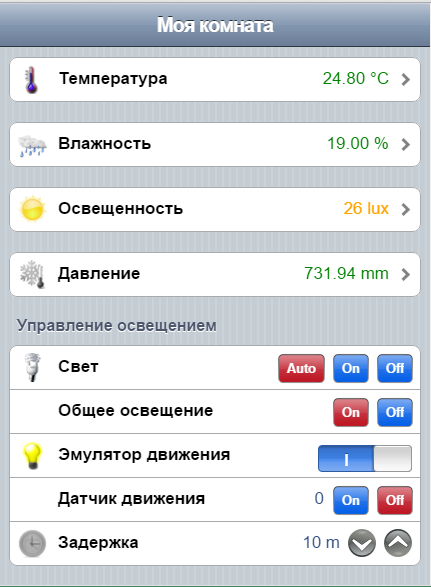

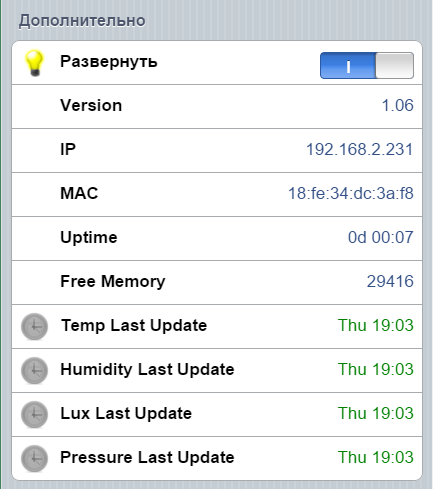

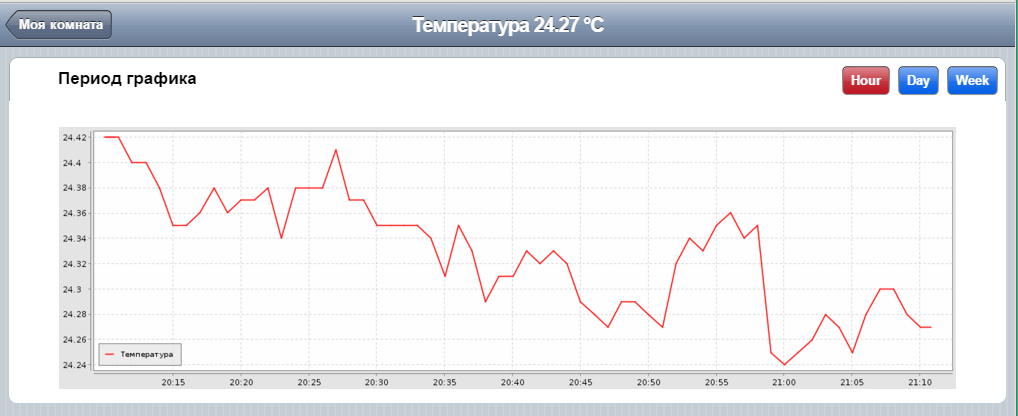

远程环境监控（通过 Wi-Fi 上传数据到云平台或本地服务器）
低成本 DIY 物联网项目入门
