ESP8266 OLED 显示屏驱动代码
esp8266_OLED_HW-364A
1/5
已发布
项目简介
ESP8266板与0.96寸OLED显示的小代码。

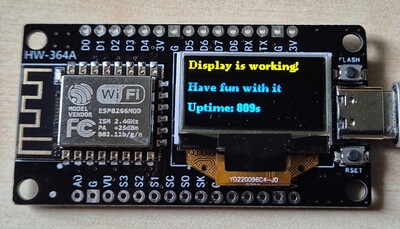

这是一个针对HW-364A（USB-C接口）和HW-364B（Micro USB接口）两款低成本ESP8266开发板的开源项目，核心目标是解决这类硬件在初次使用时因厂商提供的技术参数不准确而导致的“点不亮”问题。项目作者发现，许多电商平台销售的这款带0.96英寸OLED显示屏的ESP8266模块，其I2C引脚定义（SDA和SCL）经常被错误标注或相互调换，导致用户按照常规接线无法驱动屏幕。
标签
项目特点
提供两种主流 OLED 库（Adafruit_SSD1306 和 U8g2）的驱动示例。

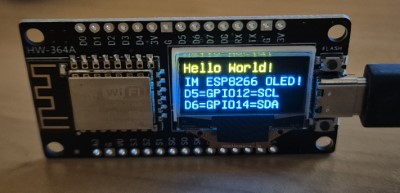

明确指出了 HW-364A/B 开发板的 I2C 引脚定义（SDA: D6/GPIO14, SCL: D5/GPIO12）和 OLED 地址（0x3C）。

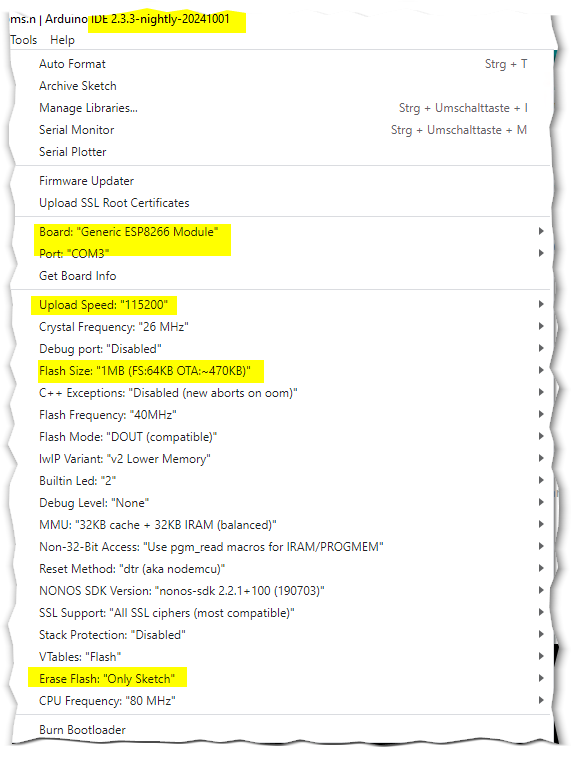

包含了 Arduino IDE 的推荐设置，帮助用户快速配置开发环境。
代码简洁，易于理解和修改，适合 ESP8266 和 OLED 显示器的入门学习。
技术规格
| 主控芯片 | ESP8266 |
|---|---|
| 显示屏 | 0.96 英寸 OLED (SSD1306) |
| 分辨率 | 128x64 像素 |
| 接口 | I2C |
| OLED I2C 地址 | 0x3C |
| SDA 引脚 | D6 / GPIO14 |
| SCL 引脚 | D5 / GPIO12 |
| 板载接口 | USB-C (HW-364A) / Micro USB (HW-364B) |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| HW-364A (USB-C) 或 HW-364B (Micro USB) ESP8266 开发板 | 1 | — | 板载 0.96 寸 OLED |
| USB 数据线 (USB-C 或 Micro USB) | 1 | — | 用于供电和编程 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 1/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 1/5
⚪ 数理与计算: 1/5
🔵 动手与操作: 2/5
⚪ 狂热与坚持: 1/5
⚪ 创造与创新: 1/5
项目图库
所需技能
🔧 **动手能力**：需要连接 USB 数据线并正确配置 Arduino IDE。
💻 **编程能力**：需要具备基础的 Arduino 编程知识，能够理解库的调用和简单的代码逻辑。
⚡ **电子电路**：无需额外电路知识，开发板已集成所有必要元件。
适用场景
学习 ESP8266 和 OLED 显示器的入门项目。
快速验证 HW-364A/B 开发板功能是否正常。
作为其他物联网项目（如温湿度显示、网络状态监控等）的显示基础。
