项目简介

The world's most advanced open-source aquarium LED PWM controller & mobile app.

BorneoIoT 是一个面向专业水族箱照明场景的开源全栈平台，旨在为 DIY 爱好者、小型厂商和水族玩家提供一套生产级的智能 LED 调光解决方案。该项目从硬件设计、嵌入式固件到移动端控制应用均完全开源，解决了传统水族灯具控制方式单一、缺乏自动化调度以及难以与智能家居生态整合的痛点。

标签

esp32 aquarium aquarium-controller aquarium-lights dart electronics embedded esp-idf esp32 flutter iot iot-application iot-device led led-controller open-hardware sota

项目特点

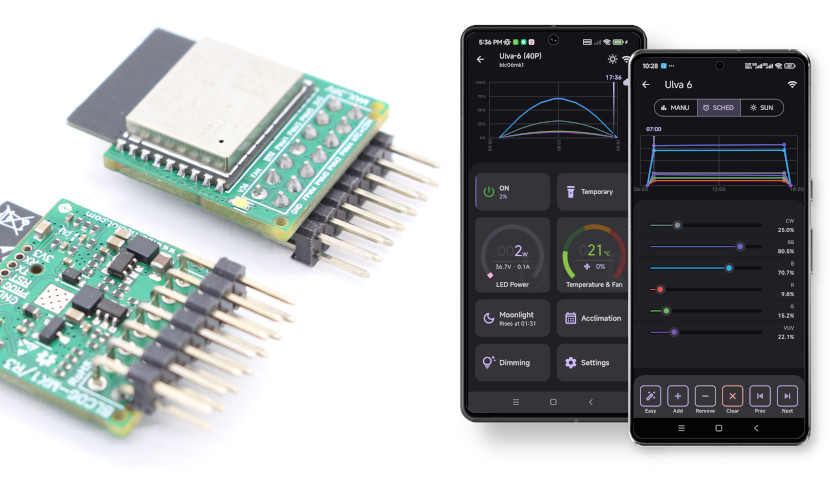

**开源硬件**：OSHWA 认证的 PCB 设计，6 或 10 通道 PWM，12 位分辨率，无闪烁调光
**强大固件**：基于 ESP-IDF，支持日出日落平滑过渡、SNTP 自动时间同步、主动散热控制、OTA 升级
**跨平台 App**：Flutter 构建，支持 iOS、Android、Windows，提供实时控制、日程编排、场景预设
**高效协议**：CoAP + CBOR 通信，低延迟、高效率
**开发者友好**：提供 Python SDK（borneopy）用于自动化控制
**无需云服务**：本地网络控制，保护隐私

技术规格

PWM 通道数
PWM 分辨率
PWM 频率
核心模块尺寸
主控芯片
无线连接
通信协议
时间同步
固件升级
移动端支持
硬件认证

项目资源

borneo-iot/borneo /www.borneoiot.com /docs.borneoiot.com /flasher.borneoiot.com borneo-iot/borneo discord.gg/EFJTm7PpEs borneo-aqua-pro/id6759588830 gifts_detail/6_Channel_Wi_Fi_PWM_LED_Dimmer_for_Aquariums_adb134c9.html borneo-iot/buce-aquarium-led-controller

物料清单 (BOM)

物料名称 数量 参考价格 备注
ESP32-C3 或 ESP32-C5 模组 1 — 核心模块
6/10 通道 PWM 调光板 1 — 见 hw/ 目录
12V/24V LED 驱动电源 1 — 根据 LED 灯珠规格选择
接线端子 若干 — 用于连接 LED 灯珠和电源
散热片/风扇 1 — 可选，用于主动散热

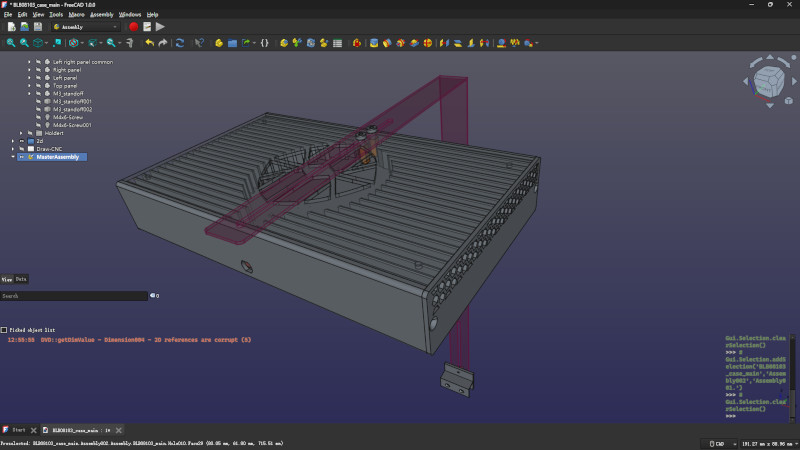

3D 打印外壳 1 — 可选，见 hw/ 目录中的 3D 模型

3D 模型

模型名称文件名文件

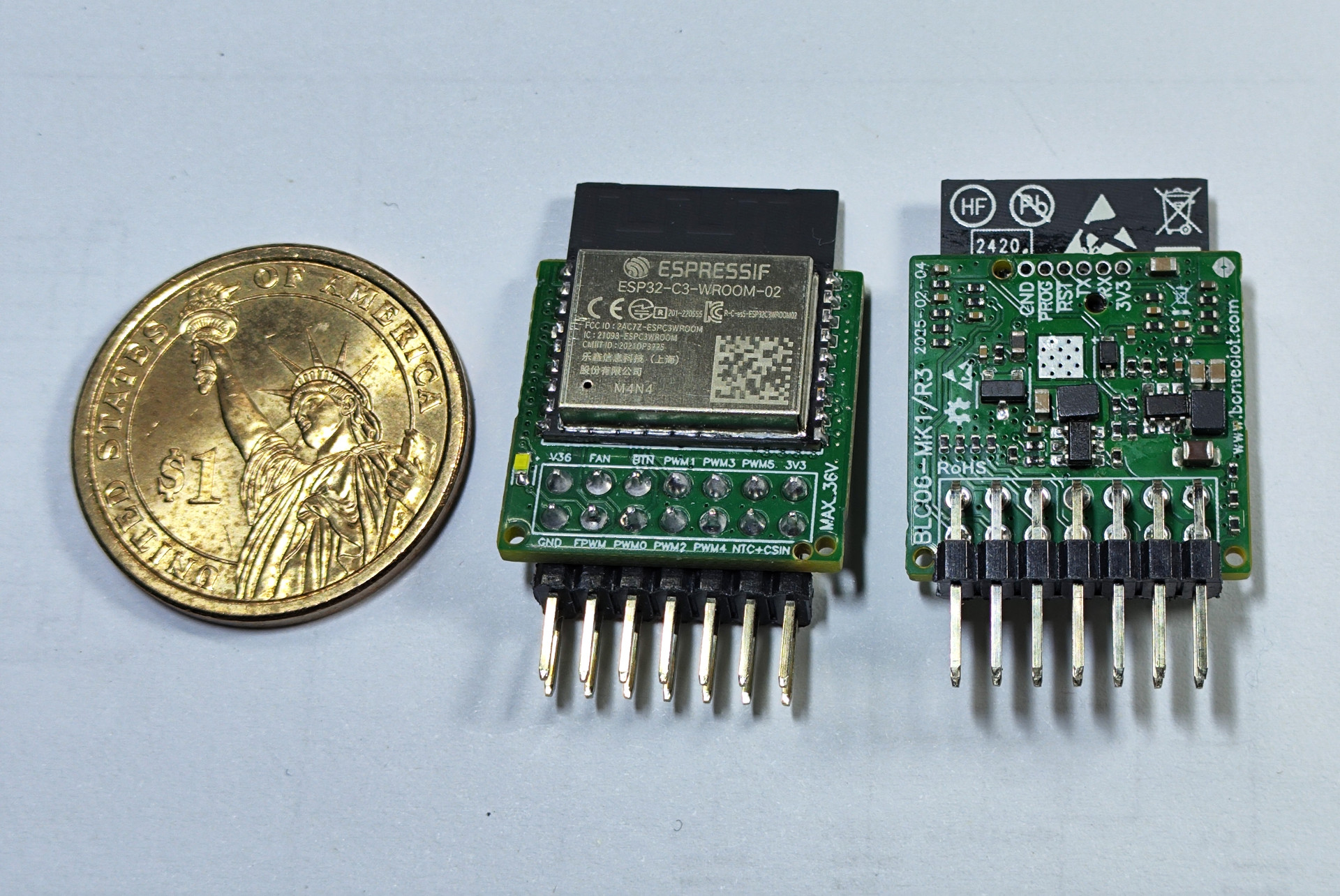

BLC06MK1R4 H（STEP 模型） BLC06MK1R4-H.step
BLC06MK1R4（STEP 模型） BLC06MK1R4.step
BLC06MK1R4 no pinheader（STEP 模型） BLC06MK1R4_no-pinheader.step
PinHeader 1x06 P2.54mm Vertical（STEP 模型） PinHeader_1x06_P2.54mm_Vertical.step
SOIC 3.9x4.9mm P1.27mm（STEP 模型） SOIC-8_3.9x4.9mm_P1.27mm.step
SOT（STEP 模型） SOT-223.step
SOT（STEP 模型） SOT-23.step
C 3216Metric（STEP 模型） C_1206_3216Metric.step
R 3216Metric（STEP 模型） R_1206_3216Metric.step
DC A 2.1mm R（STEP 模型） DC-001-A-2.1mm-R.STEP
WJ15EDGRM 3.81 06P（STEP 模型） WJ15EDGRM-3.81-06P.step
PhoenixContact MC 1,5 G 3.81 1x03 P3.81mm Horizontal（STEP 模型） PhoenixContact_MC_1,5_3-G-3.81_1x03_P3.81mm_Horizontal.step
SOIC 3.9x4.9mm P1.27mm（STEP 模型） SOIC-8_3.9x4.9mm_P1.27mm.step
K2 1109SE I4SW（STEP 模型） K2-1109SE-I4SW-04.step
ESP32 C3 WROOM（STEP 模型） ESP32-C3-WROOM-02.STEP
ESP32 C3 WROOM 02U（STEP 模型） ESP32-C3-WROOM-02U.step
D SMA（STEP 模型） D_SMA.step
SOT（STEP 模型） SOT-23-5.step
C 1608Metric（STEP 模型） C_0603_1608Metric.step
C 3216Metric（STEP 模型） C_1206_3216Metric.step
R 2012Metric（STEP 模型） R_0805_2012Metric.step
R 3216Metric（STEP 模型） R_1206_3216Metric.step
4p smd horizontal（STEP 模型） 2510_4p_smd_horizontal.step
S2B PH SM4 TB LF SN （STEP 模型） S2B-PH-SM4-TB_LF__SN_.step
S4B PH SM4 TB LF SN （STEP 模型） S4B-PH-SM4-TB_LF__SN_.step
PinHeader 2x07 P2.54mm Horizontal（STEP 模型） PinHeader_2x07_P2.54mm_Horizontal.step
2060 452 998 404（STEP 模型） 2060-452_998-404.step
TS34031（STEP 模型） TS34031.step
SOT（STEP 模型） SOT-89-5.step
SSOP 3.9x5.05mm P1.27mm（STEP 模型） SSOP-8_3.9x5.05mm_P1.27mm.step
K2 1109SE I4SW（STEP 模型） K2-1109SE-I4SW-04.step
bld06 r1 3d package（STEP 模型） bld06-r1-3d-package.step
LED SMDLED 1W 3W R8 3DModel（STEP 模型） LED_SMDLED_1W_3W_R8-3DModel.step
LED SMDLED RGB 3W 3DModel（STEP 模型） LED_SMDLED_RGB_3W-3DModel.step
C 1608Metric HD（STEP 模型） C_0603_1608Metric-HD.step
CP Elec 6.3x7.7（STEP 模型） CP_Elec_6.3x7.7.step
01550900M（STEP 模型） 01550900M.step
L Changjiang FNR4030S（STEP 模型） L_Changjiang_FNR4030S.step
L TDK SLF10145（STEP 模型） L_TDK_SLF10145.step
Jump 0R0 8.2x1.5（STEP 模型） Jump_0R0_8.2x1.5-Part.step
Jumper 0R0 10.2x1.5mm（STEP 模型） Jumper_0R0_10.2x1.5mm.step
D SMA（STEP 模型） D_SMA.step
SOT（STEP 模型） SOT-23-5.step
C 1608Metric（STEP 模型） C_0603_1608Metric.step
C 3216Metric（STEP 模型） C_1206_3216Metric.step
R 1005Metric（STEP 模型） R_0402_1005Metric.step
R 1608Metric（STEP 模型） R_0603_1608Metric.step
R 2012Metric（STEP 模型） R_0805_2012Metric.step
R 3216Metric（STEP 模型） R_1206_3216Metric.step
4p smd horizontal（STEP 模型） 2510_4p_smd_horizontal.step
master master

所需工具

工具用途是否必需
3D打印机 打印外壳和结构件 ▢ 推荐
焊台 焊接电子元件 ▢ 推荐
USB 数据线 连接 ESP32 到电脑刷写固件 ✅ 是
浏览器 (Chrome/Edge) 使用 Web 固件刷写器 ▢ 推荐
万用表 调试和检查电路 ▢ 推荐

能力画像

记忆与知识检索
1/5
逻辑推演
2/5
表达与交流
1/5
感知与观察
2/5
数理与计算
2/5
动手与操作
3/5
狂热与坚持
2/5
创造与创新
2/5

所需技能

🔧 **动手能力**：需要基本的焊接和电子组装能力，能够连接 LED 灯珠、电源和 ESP32 模块 💻 **编程能力**：无需编程即可使用，但如需自定义固件或使用 Python SDK，需要一定的嵌入式或 Python 编程经验 ⚡ **电子电路**：需要理解 PWM 调光原理、LED 驱动电路和基本的电路调试知识

适用场景

水族箱 LED 照明智能控制，实现日出日落模拟
水族摄影无闪烁照明
多组 LED 灯珠独立调光，创造复杂光照场景
通过手机 App 远程控制水族箱灯光
作为开源 IoT 调光器平台进行二次开发或产品集成
