OpenAirProject 空气质量/粉尘检测仪
sensor-esp32
智能家居, ESP32
2/5
已发布
项目简介
基于ESP32的空气质量传感器。
OpenAirProject sensor-esp32 是一个专为空气质量监测设计的开源固件项目，主要面向 ESP32 微控制器平台。其核心功能是驱动 Plantower 系列激光粉尘传感器（如 PMS5003、PMS3003、PMS7003），实时测量空气中 PM1.0、PM2.5 和 PM10 的颗粒物浓度。项目还支持可选配 BMP280 传感器，用于同步采集温度、气压和湿度等环境数据，从而提供更全面的空气质量评估。
标签
项目特点
支持 PMS5003/PMS3003/PMS7003 粉尘传感器，测量 PM1、PM2.5、PM10
可选配 BMP280 传感器监测温度、气压、湿度
通过 RGB LED 颜色指示空气质量（蓝色表示首次测量未完成）
支持 WiFi 连接，数据上传至 ThingSpeak（AWS IoT 即将支持）

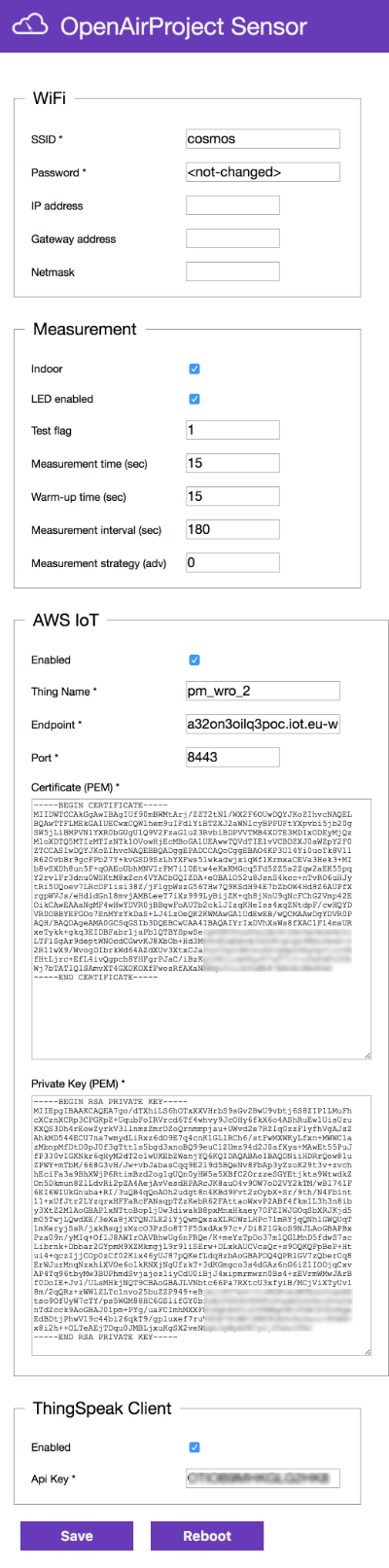

首次启动自动进入 AP 模式，通过浏览器配置 WiFi
提供预编译固件，无需编译即可刷写
支持通过 `make menuconfig` 自定义 GPIO 引脚和功能参数
低功耗设计（~150-170mA，峰值~250mA），可直接由 USB 供电
技术规格

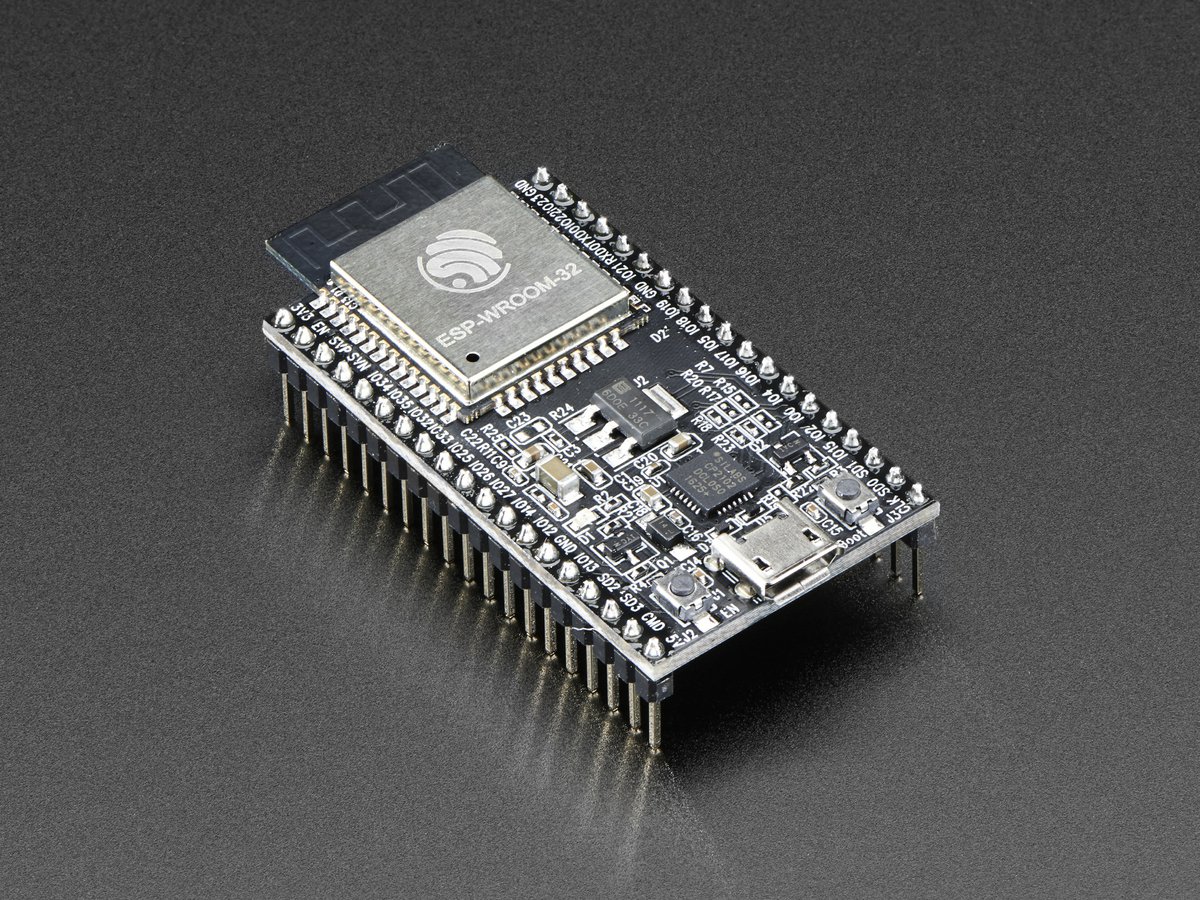

| 主控芯片 | ESP32 DevKit 板（或其他兼容板） |
|---|---|
| 粉尘传感器 | Plantower PMS5003 / PMS3003 / PMS7003 |
| 可选传感器 | BMP280（温度、气压、湿度） |
| 通信方式 | WiFi（2.4GHz） |
| 云平台 | ThingSpeak（AWS IoT 即将支持） |
| 供电电压 | 5V（USB） |
| 工作电流 | ~150-170mA（峰值~250mA） |
| 指示灯 | RGB LED（共阴极 + 3×330Ω电阻） |
| 控制按钮 | 1个（GPIO 35） |
| 固件 SDK | ESP-IDF v2.1 |
| 配置方式 | Web 控制面板（AP模式）或 `make menuconfig` |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP32 DevKit 板 | 1 | — | 其他ESP32板需微调 |
| Plantower PMS5003 / PMS3003 / PMS7003 | 1 | — | 粉尘传感器 |
| BMP280 | 1 | — | 可选，用于温湿度气压 |
| 按钮（轻触开关） | 1 | — | 任意型号 |
| RGB LED（共阴极） | 1 | — | 可选 |
| 330Ω 电阻 | 3 | — | 用于RGB LED限流 |
| 杜邦线/跳线 | 若干 | — | 连接各模块 |
| USB 充电器或电脑 USB 口 | 1 | — | 5V供电 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
⚪ 数理与计算: 2/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5
项目图库
所需技能
🔧 **动手能力**：需要基本的焊接和电路连接能力，能正确连接传感器、LED和按钮到ESP32开发板。
💻 **编程能力**：基础命令行操作（刷写固件），高级用户可修改源代码和配置（C语言，ESP-IDF环境）。

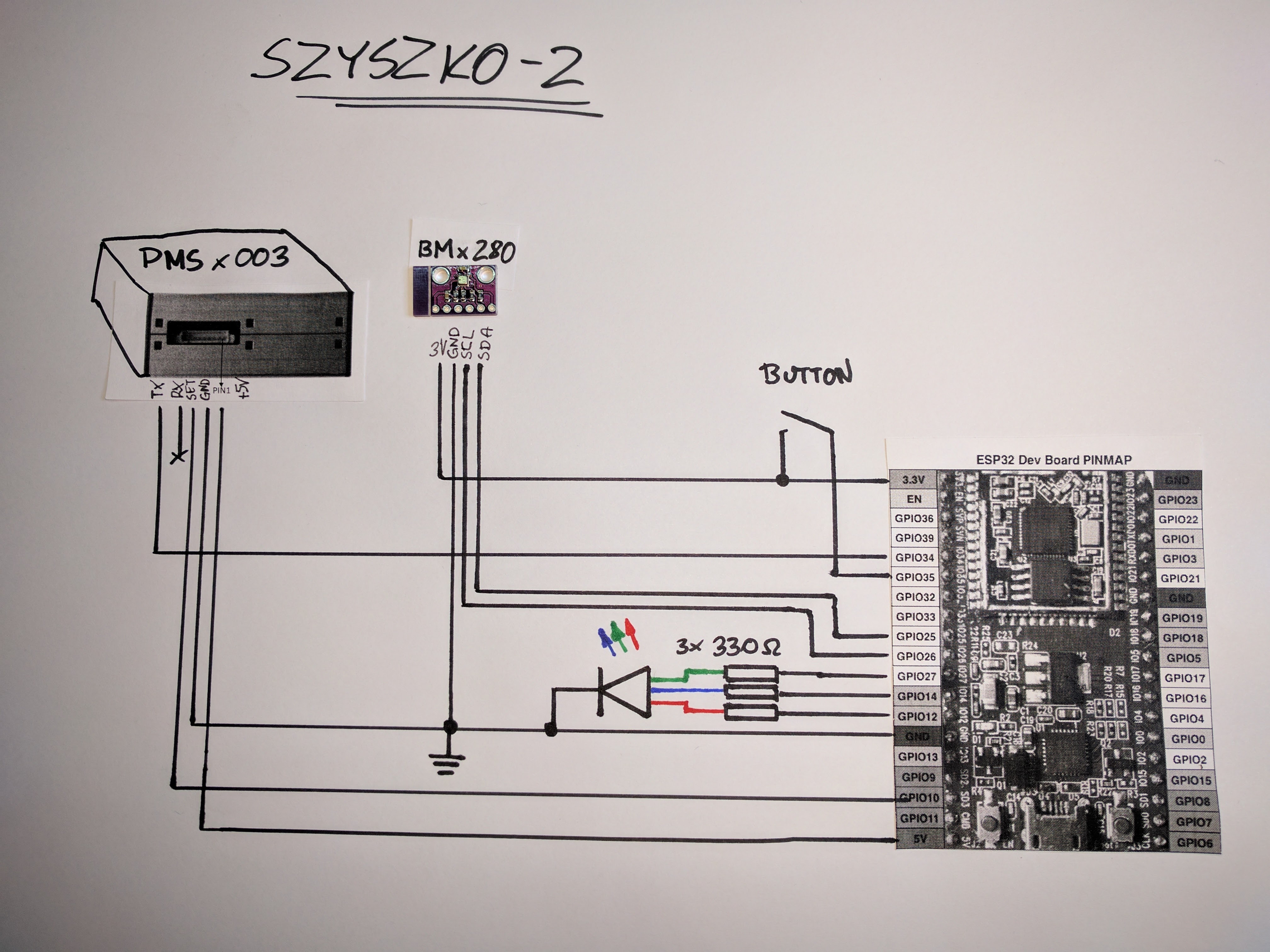

⚡ **电子电路**：了解GPIO引脚分配、上拉电阻、LED限流电阻计算，能看懂电路示意图。
适用场景
家庭室内空气质量监测，实时了解PM2.5等颗粒物浓度
办公室或教室环境监测，通过LED颜色直观提示空气质量
智能家居集成，将数据上传至ThingSpeak等云平台进行历史分析和告警
户外环境监测（需做好防水防潮处理）
DIY 创客教育项目，学习ESP32开发、传感器应用和IoT数据上传
