ESP8266 WiFi控制继电器
ESP8266WiFiControl
1/5
已发布
项目简介
ESP8266 WiFi Web Server控制4路数字输出，带OLED显示。
ESP8266WiFiControl是一个基于ESP8266 WiFi模块的智能继电器控制项目，旨在通过无线网络实现对4通道继电器的远程开关控制。该项目由开发者amphancm和digital2u.net团队共同完成，核心思路是利用ESP8266的联网能力，将传统的继电器控制升级为WiFi远程操控，从而摆脱物理开关的距离限制。
标签
项目特点
通过WiFi网络远程控制4路继电器输出
集成OLED显示屏，https://raw.githubusercontent.com/amphancm/ESP8266WiFiControl/main/mailto:amphancm@gmail.com)即可控制
使用ESP8266模块，成本低廉，易于获取

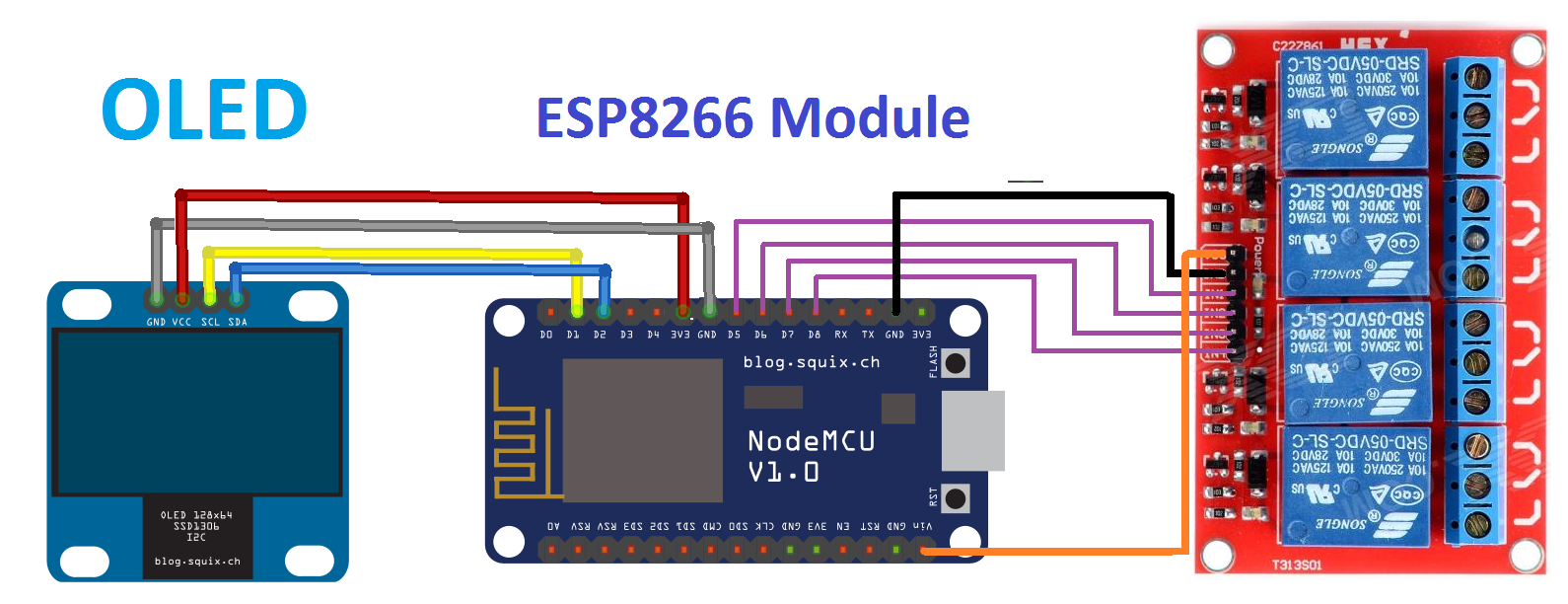

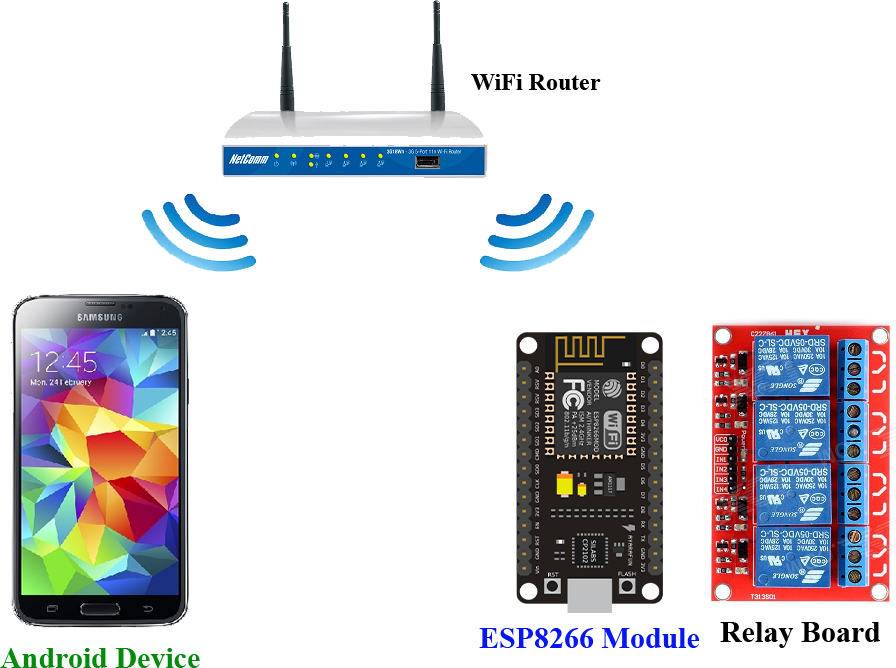

提供详细的系统框图和接线图，方便搭建
技术规格
| 主控芯片 | ESP8266 |
|---|---|
| 输出通道 | 4路数字输出（继电器） |
| 显示 | OLED显示屏（SSD1306） |
| 通信方式 | WiFi（Web服务器） |
| 所需库 | Adafruit_GFX.h (v1.0.2), ESP_Adafruit_SSD1306.h |
| 电源 | 通过ESP8266模块供电 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP8266模块（如NodeMCU） | 1 | — | 核心控制单元 |
| 4路继电器模块 | 1 | — | 控制外部设备 |
| OLED显示屏（SSD1306，I2C接口） | 1 | — | 显示状态信息 |
| 杜邦线/跳线 | 若干 | — | 连接各模块 |
| USB电源线/5V电源适配器 | 1 | — | 为ESP8266供电 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
🔵 数理与计算: 2/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5
项目图库
所需技能
🔧 **动手能力**：需要基本的电路连接能力，能根据接线图连接ESP8266、继电器模块和OLED显示屏。
💻 **编程能力**：需要了解Arduino IDE的使用，能安装库文件并上传代码到ESP8266。
⚡ **电子电路**：需要了解数字输出、I2C通信等基本电子知识。
适用场景
智能家居：远程控制灯光、风扇、插座等家电
自动化控制：远程控制水泵、电机等设备
物联网教学：学习ESP8266 WiFi控制和Web服务器编程
原型开发：快速搭建4路远程控制原型
