7色电子纸数码相框
7-Color-E-Paper-Digital-Photo-Frame
ESP32
1/5
已发布
项目简介
ESP32驱动5.65寸7色电子纸的数字相框。
这是一个基于ESP32微控制器和5.65英寸七色电子纸显示屏打造的智能数字相框项目。它的核心功能是自动从本地服务器获取图像数据，并在电子纸屏幕上以七色显示，同时具备智能休眠机制以节省功耗。
标签
项目特点
使用7色电子纸显示屏，呈现低功耗、高可视性的图像显示效果
采用Floyd-Steinberg抖动算法优化图像，适配有限调色板
ESP32深度休眠模式，大幅降低功耗，适合电池供电

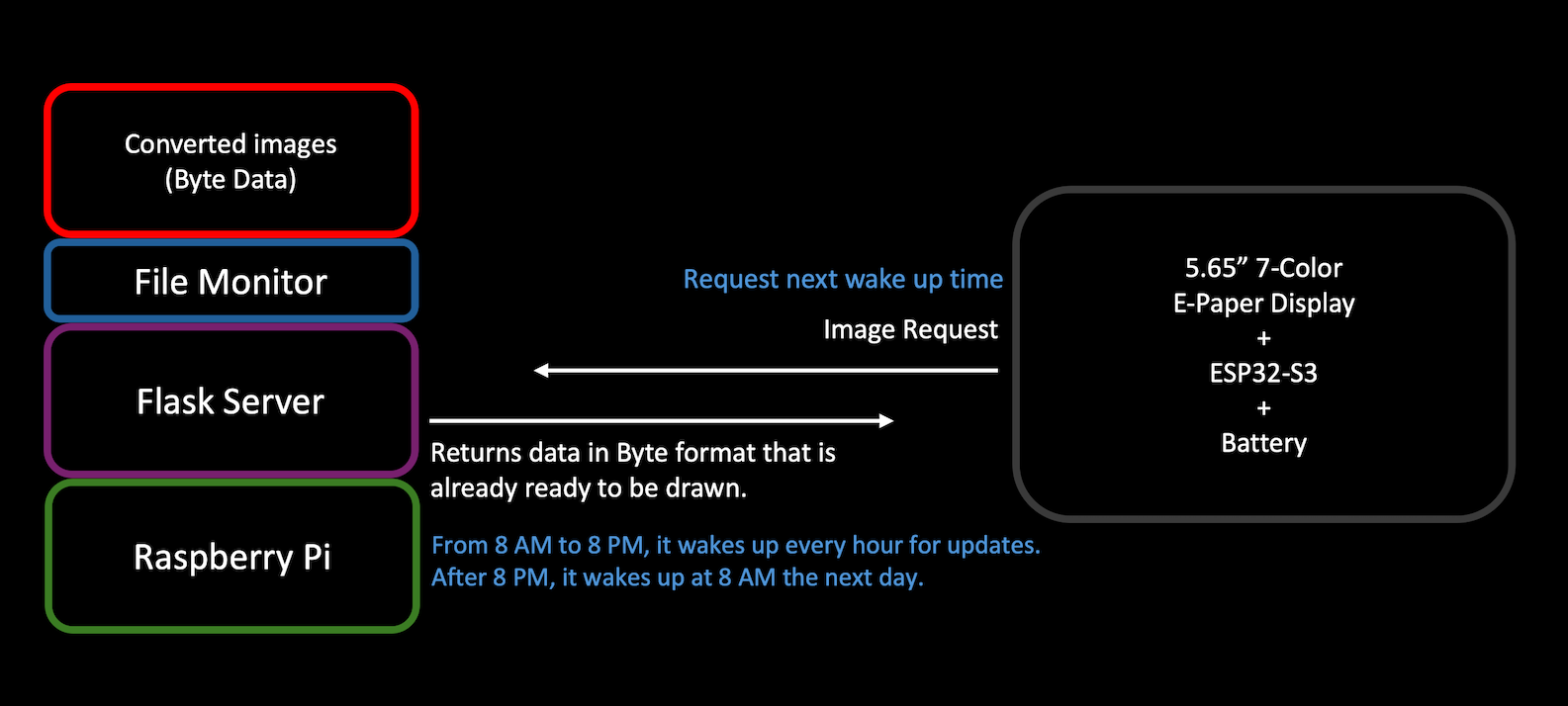

基于Flask的本地服务器，自动监控图像文件夹并转换格式
支持定时唤醒（8:00-20:00每小时一次），夜间自动休眠
模块化设计，ESP32和服务器端代码清晰分离
技术规格
| 主控芯片 | Seeed Studio XIAO ESP32S3 |
|---|---|
| 显示屏 | 5.65英寸七色电子纸，分辨率600×448像素 |
| 显示颜色 | 7色（黑、白、红、绿、蓝、黄、橙） |
| 图像处理 | Floyd-Steinberg抖动 + 自定义7色调色板 |
| 通信方式 | WiFi（ESP32通过HTTP请求获取图像数据） |
| 服务器平台 | Raspberry Pi 4（或任何运行Python的设备） |
| 电源 | 1S LiPo 3.7V电池 |
| 休眠策略 | 8:00-20:00每小时唤醒一次，20:00-8:00深度休眠 |
| 存储 | ESP32 PSRAM用于缓存图像数据 |
项目资源
搜索资源

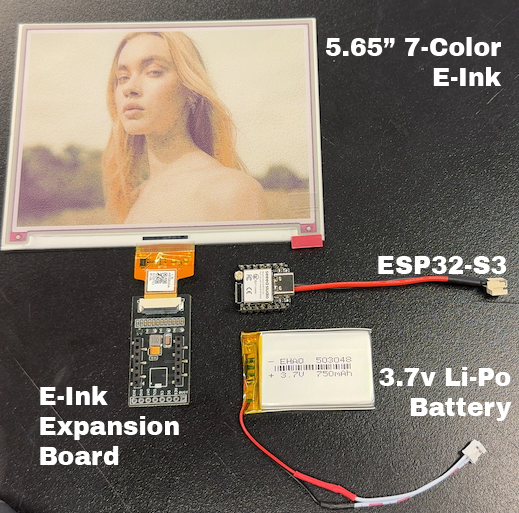

物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Seeed Studio XIAO ESP32S3 | 1 | — | 核心控制器 |
| 5.65英寸七色电子纸 600×448 | 1 | — | 显示模块 |
| E-Paper Breakout Board for XIAO | 1 | — | 显示屏接口板 |
| 1S LiPo 3.7V | 1 | — | 供电 |
| Raspberry Pi 4 | 1 | — | 运行Flask服务器（可用PC替代） |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 1/5
🔵 数理与计算: 2/5
🔵 动手与操作: 3/5
🔵 狂热与坚持: 2/5
🔵 创造与创新: 2/5
项目图库
所需技能
🔧 **动手能力**：需要焊接排针、连接电子纸驱动板和ESP32，搭建硬件电路，具备基础电子制作经验。
💻 **编程能力**：需要掌握Python（Flask服务器、图像处理脚本）和C/C++（ESP32 Arduino固件），了解HTTP通信和JSON解析。
⚡ **电子电路**：了解LiPo电池供电、ESP32休眠模式、电子纸驱动原理，能够调试I2C/SPI通信。
适用场景
家庭数码相框：在客厅或卧室展示家庭照片，低功耗可长期运行
信息看板：显示日程、天气预报、待办事项等静态信息
艺术展示：展示数字艺术作品的7色版本，适合画廊或办公室
教育演示：学习ESP32低功耗设计、电子纸驱动、图像抖动算法
