Chibi-ECEN-BLDC 三相无刷直流电机驱动器
chibi-ecen-bldc
机器人电机驱动板
⭐⭐⭐⭐☆ (4/5)
🧩 软硬件结合
已发布
项目简介
开源硬件BLDC电机控制器PCBA设计。
无刷直流电机控制器PCBA设计 | 开源硬件
标签
项目特点
三相BLDC电机控制，支持磁场定向控制（FOC）
集成DRV8302驱动器，内置5V降压转换器和电流检测
多种接口：USB、JTAG、I2C、RS-232
霍尔效应传感器输入，用于转子位置反馈
可配置的油门、刹车和扭矩传感器输入
反极性保护和过压保护
热监控（电机和驱动器温度）
D2PAK功率MOSFET的散热器安装支持
RGB状态LED和配置DIP开关
技术规格
| 输入电压 | |
|---|---|
| 输出电流 | |
| 开关频率 | |
| 微控制器 | |
| 驱动IC | |
| PCB层数 | |
| 设计工具 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| STM32F405RGT6 | 1 | — | ARM Cortex-M4, 168 MHz |
| DRV8302 | 1 | — | 三相桥式预驱动器，集成降压转换器 |
| D2PAK封装MOSFET | 6 | — | 用于三相桥臂 |
| D2PAK封装 | 6 | — | 续流二极管 |
| 多种连接器 | 若干 | — | USB, JTAG, I2C, RS-232, 电源, 电机等 |
| 霍尔效应传感器 | 3 | — | 转子位置反馈 |
| 电阻、电容、电感等 | 若干 | — | 支持电路 |
| D2PAK散热器 | 1 | — | 用于功率MOSFET散热 |
| RGB LED | 1 | — | 状态指示 |
| DIP开关 | 若干 | — | 配置设置 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| PCB设计软件 | 查看和修改设计文件（Mentor Graphics Xpedition XDX） | ▢ 推荐 |
| PDF阅读器 | 查看原理图 | ✅ 是 |
| 电路仿真软件 | LTspice仿真 | ▢ 推荐 |
| STM32CubeMX | MCU配置 | ▢ 推荐 |
| 3D打印机 | 制作外壳（可选） | ▢ 推荐 |
| 焊台 | 焊接元件 | ✅ 是 |
| 万用表 | 测试和调试 | ✅ 是 |
| 示波器 | 调试PWM和信号 | ▢ 推荐 |
能力画像
记忆与知识检索
2/5
逻辑推演
3/5
表达与交流
2/5
感知与观察
2/5
数理与计算
4/5
动手与操作
4/5
狂热与坚持
3/5
创造与创新
3/5

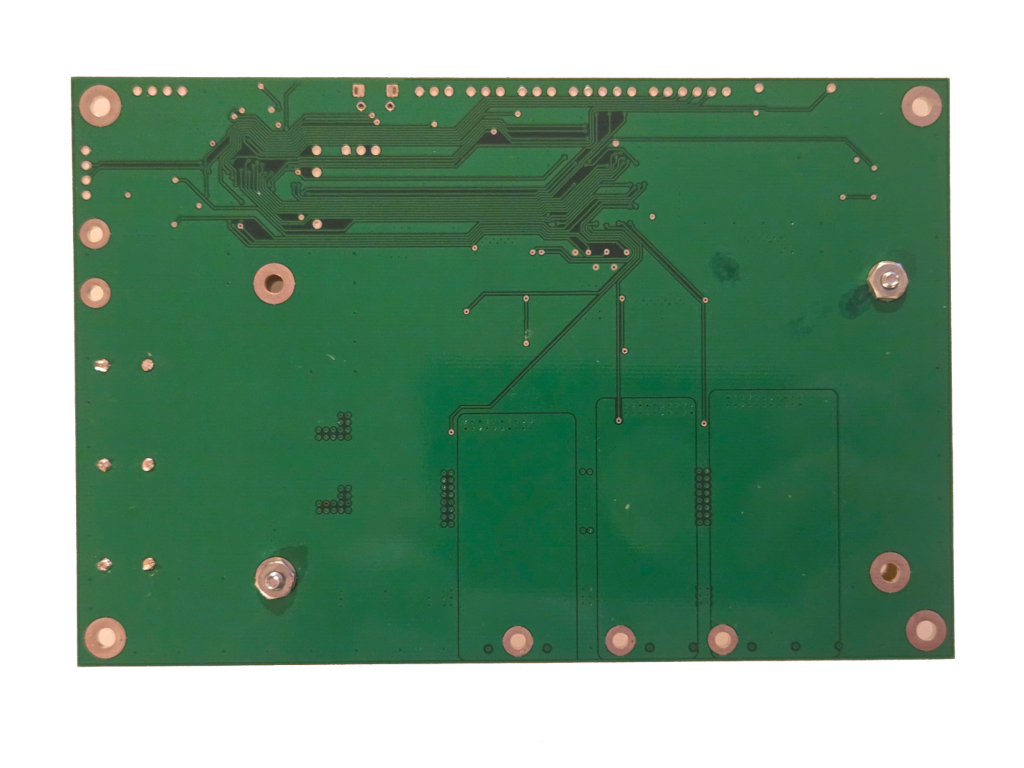

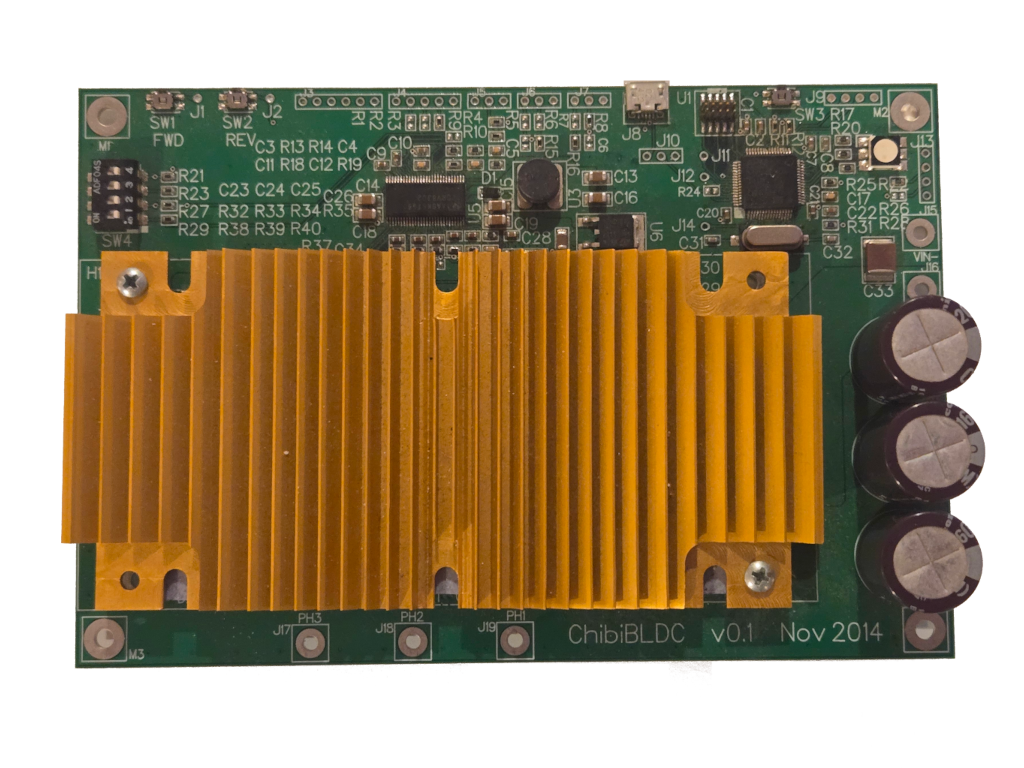

项目图库
所需技能
🔧 **动手能力**：需要熟练的焊接和组装技能，特别是D2PAK封装元件的焊接和散热器安装。需要能够使用万用表和示波器进行调试。
💻 **编程能力**：需要C/C++编程能力，熟悉STM32微控制器开发（STM32CubeMX/HAL库），了解磁场定向控制（FOC）算法。本项目未提供固件，需要自行开发。
⚡ **电子电路**：需要扎实的电力电子知识，包括三相逆变器拓扑、MOSFET驱动、电流检测、热管理、EMI抑制等。需要理解48V电源系统的安全设计。
适用场景
学习PCB设计，特别是高电流功率电子布局
作为BLDC电机控制器的开发平台，用于研究和实验FOC算法
用于驱动480瓦级BLDC电机的原型验证
作为电子工程或嵌入式系统课程的教学项目
作为作品集展示，展示PCB布局和电力电子设计能力
