项目简介
GPS altimeter/variometer with LCD display, routes with waypoints, data/gps track logging, bluetooth NMEA sentence transm

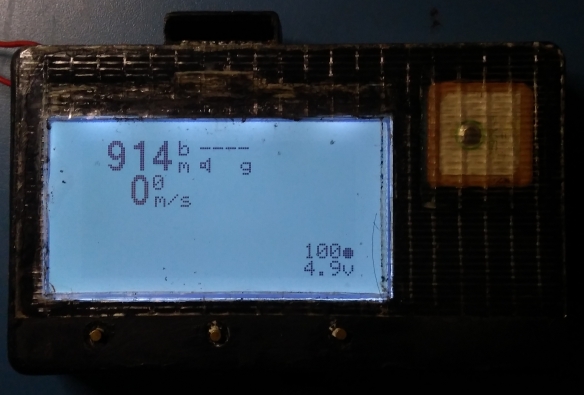

ESP32_IMU_BARO_GPS_VARIO 是一个专为航空运动爱好者设计的开源高度计与升降率计（Vario）项目。它基于 ESP32 微控制器，融合了 IMU（惯性测量单元）、气压计和 GPS 模块的数据，为滑翔伞、悬挂滑翔或无人机飞行提供精准的实时飞行信息。
标签
项目特点

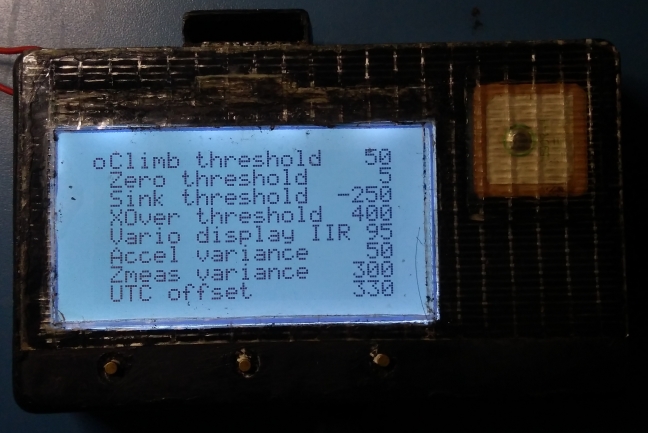

**零延迟升降率响应**：通过卡尔曼滤波器融合IMU和气压计数据，消除传统气压式升降率计的延迟

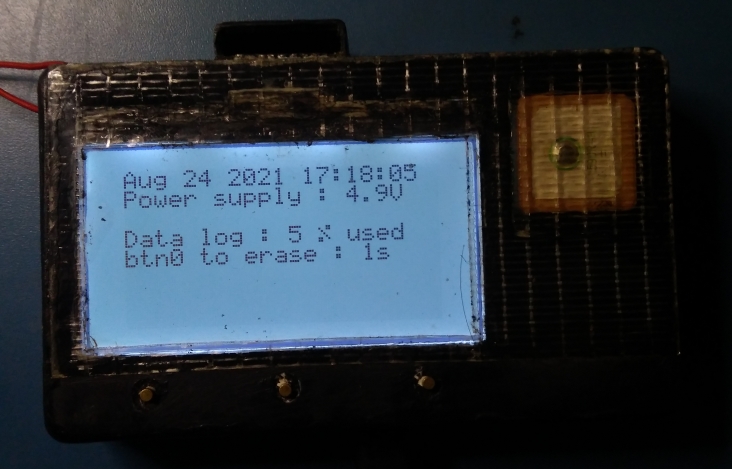

**高速数据记录**：支持IMU（500Hz）、气压计（50Hz）和GPS（10Hz）数据记录到128Mbit SPI闪存，便于离线分析

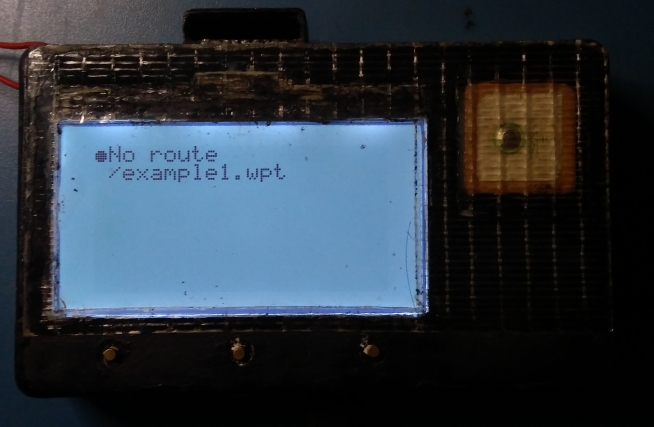

**航点导航**：支持最多7个航点路线文件（FormatGEO .wpt格式），可在LCD上导航

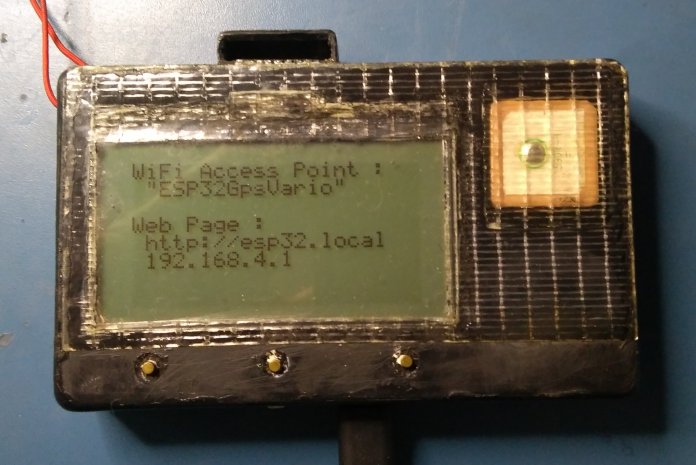

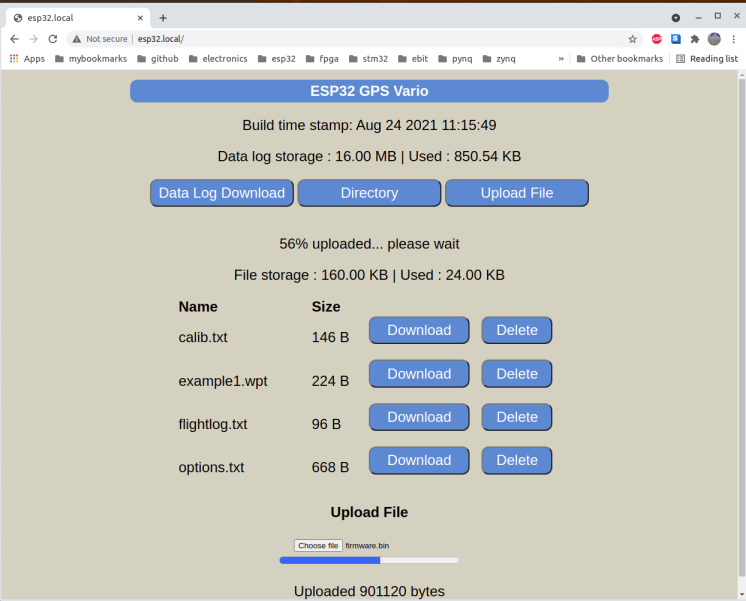

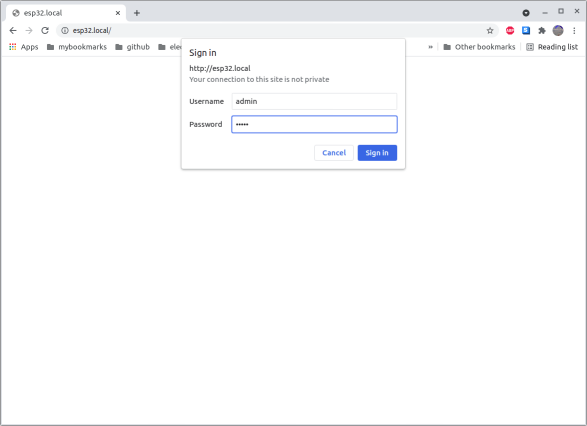

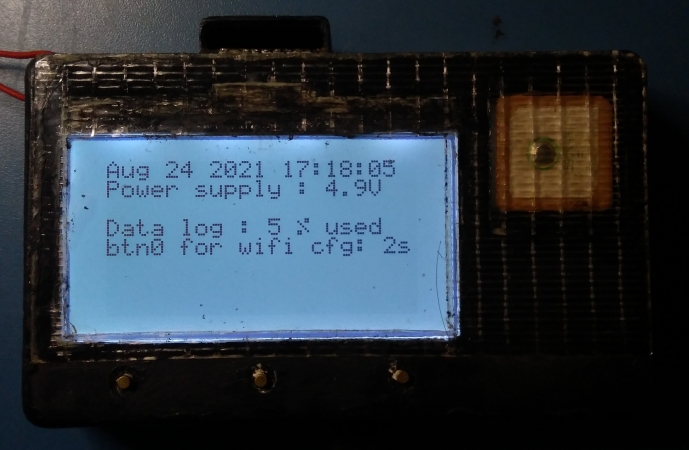

**WiFi网页配置**：设备作为WiFi接入点，可通过浏览器访问网页进行配置和数据下载

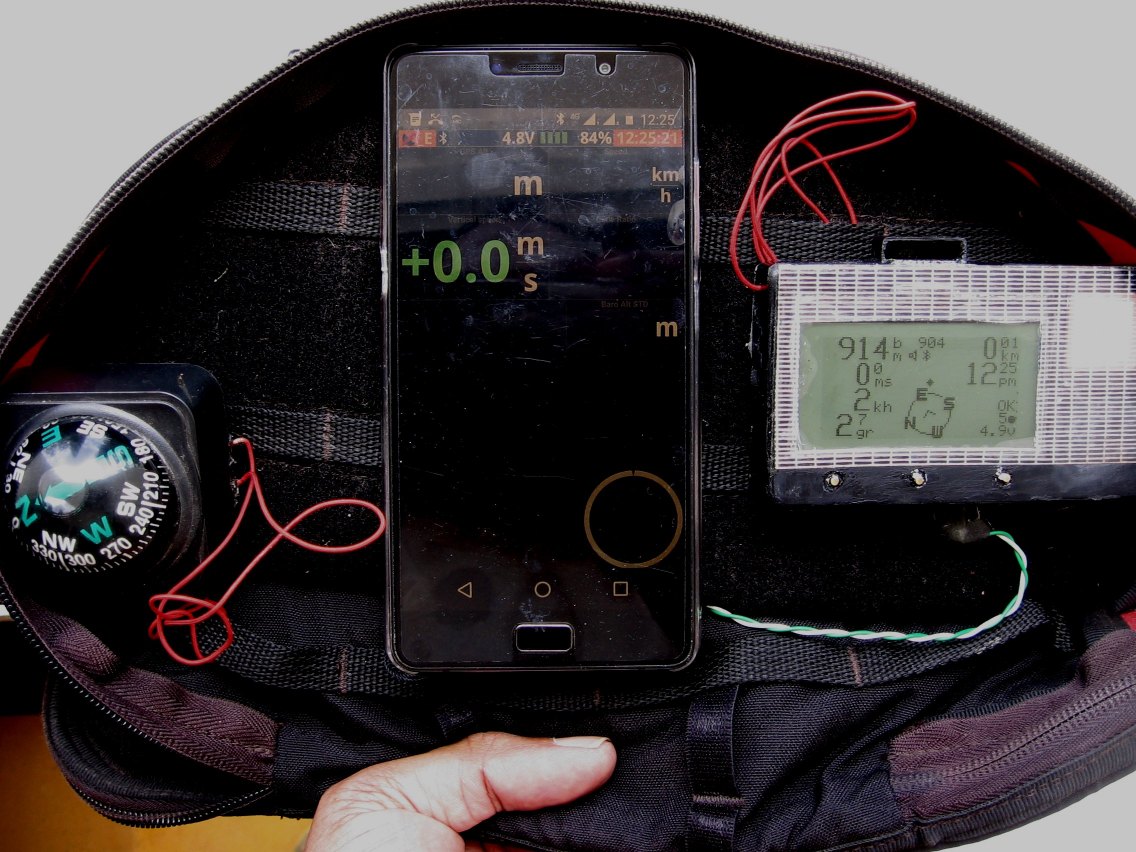

**蓝牙NMEA传输**：以最高10Hz频率发送$LK8EX1或$XCTRC NMEA语句，已验证与XCTrack应用兼容
**音频反馈**：使用ESP32 DAC和外部音频放大器驱动8Ω手机扬声器，产生正弦波音调
**飞行摘要记录**：自动生成飞行摘要文件（flightlog.txt），包含日期、时间、坐标、持续时间、最大高度等，可下载为CSV格式
**OTA固件更新**：支持通过WiFi进行无线固件更新
技术规格
| 主控芯片 | ESP32（任何带USB-UART芯片的开发板） |
|---|---|
| IMU传感器 | MPU9250（加速度计+陀螺仪+磁力计），采样率500Hz |
| 气压传感器 | MS5611 或 BMP388，采样率50Hz |
| GPS模块 | Ublox M8N，10Hz数据率，UBX二进制协议，115200波特率 |
| 数据存储 | W25Q128FVSG 128Mbit（16MB）SPI闪存 |
| 显示屏 | 128x64反射式LCD（ST7565控制器），SPI接口 |
| 音频输出 | NS8002音频放大器 + 8Ω手机扬声器 |
| 电源 | USB 5V输出移动电源 |
| 电流消耗 | <100mA（升降率计模式+蓝牙），<150mA（WiFi接入点模式） |
| 蓝牙 | 蓝牙经典（SPP），NMEA语句传输 |
| WiFi | 802.11 b/g/n，接入点模式，网页服务器 |
| 固件更新 | OTA无线更新 |

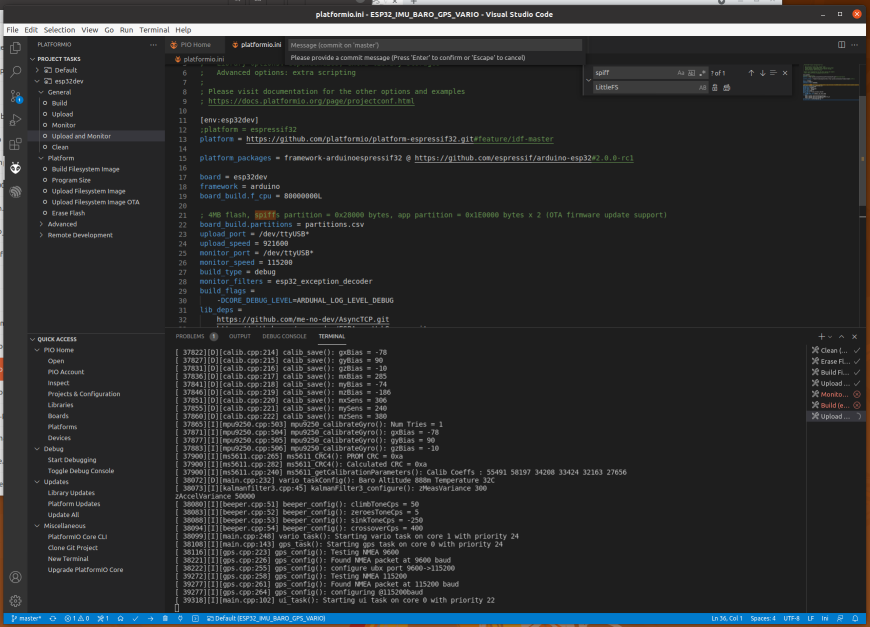

| 开发环境 | Visual Studio Code + PlatformIO，Arduino框架 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP32开发板（带USB-UART芯片） | 1 | — | 如CH340、CP2102等 |
| MPU9250模块（加速度计+陀螺仪+磁力计） | 1 | — | 或CJMCU-117模块 |
| MS5611或BMP388气压传感器 | 1 | — | 推荐MS5611 |

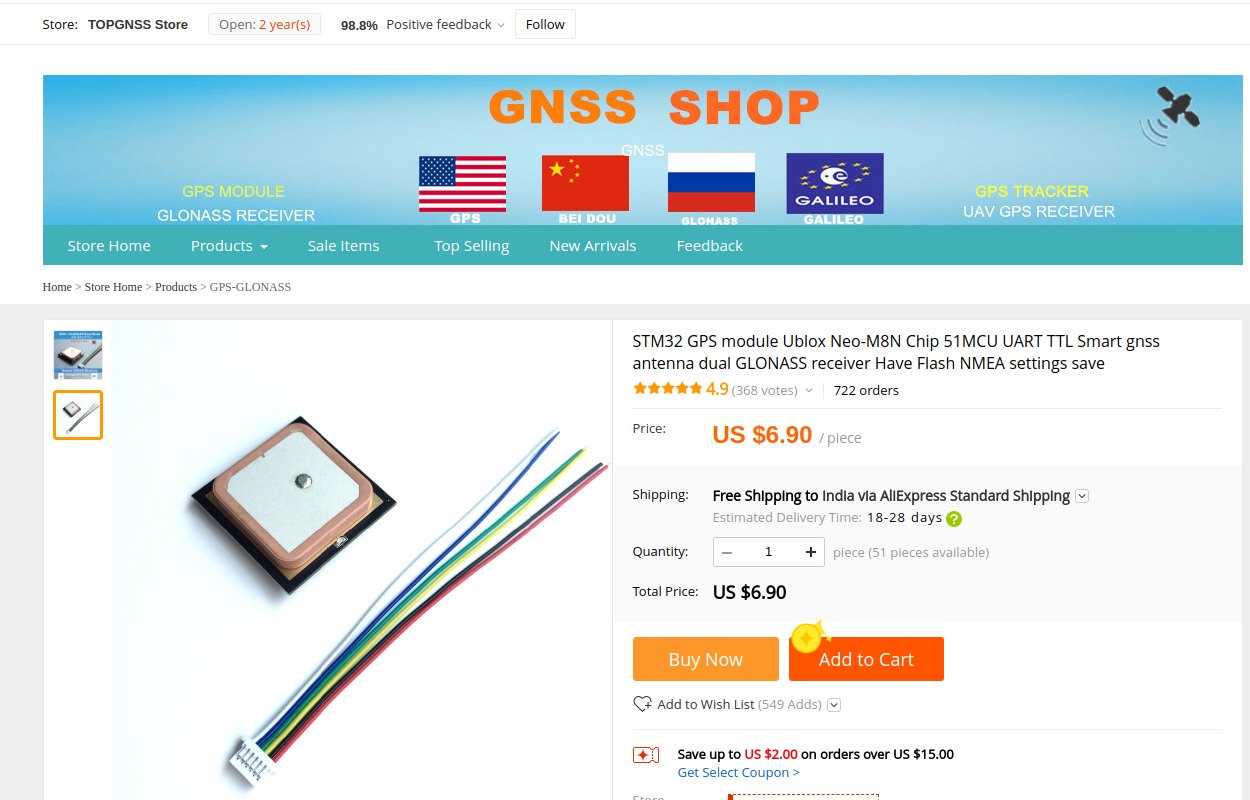

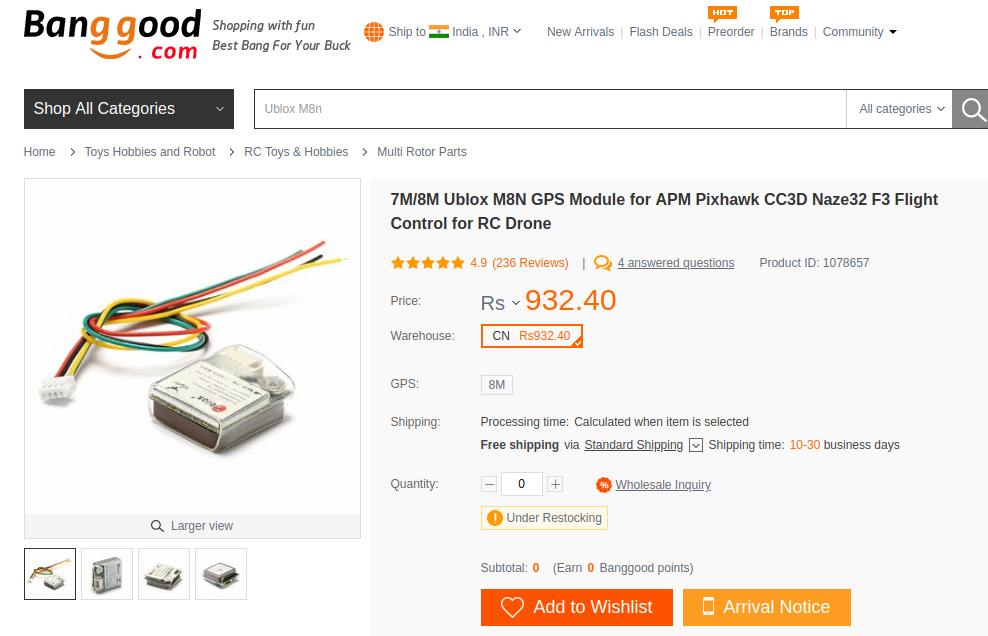

| Ublox M8N GPS模块（10Hz） | 1 | — | 仅支持GPS星座，非多星座 |
| W25Q128FVSG 128Mbit SPI闪存 | 1 | — | 16MB |

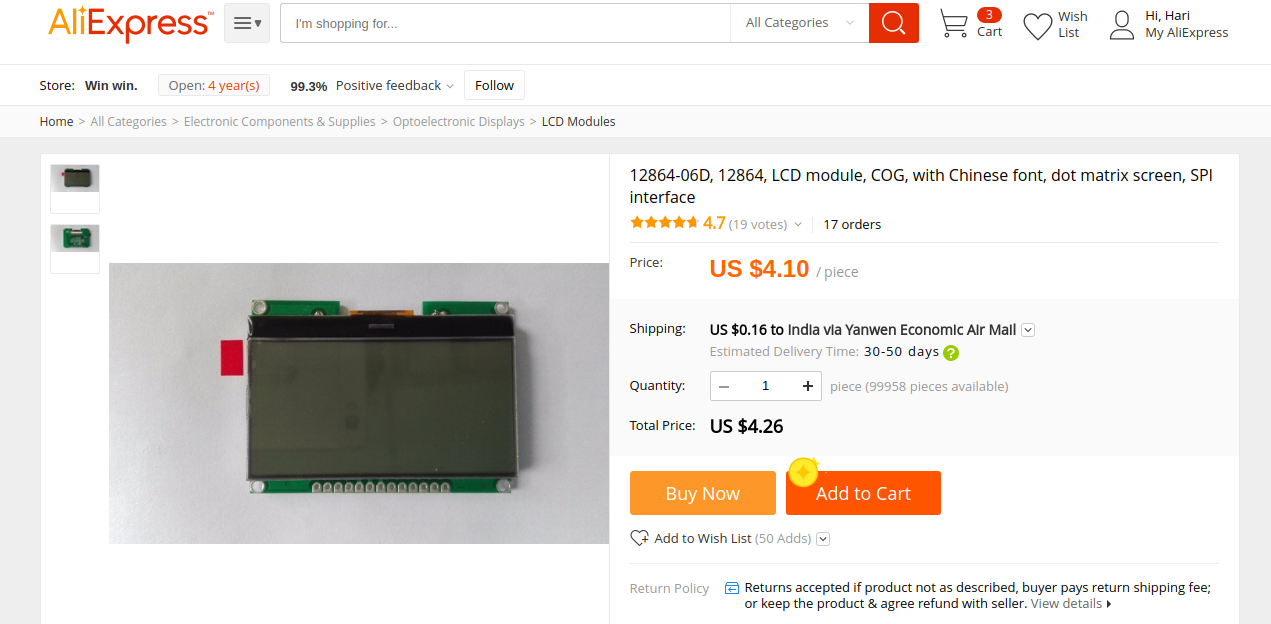

| 128x64反射式LCD（ST7565） | 1 | — | SPI接口 |

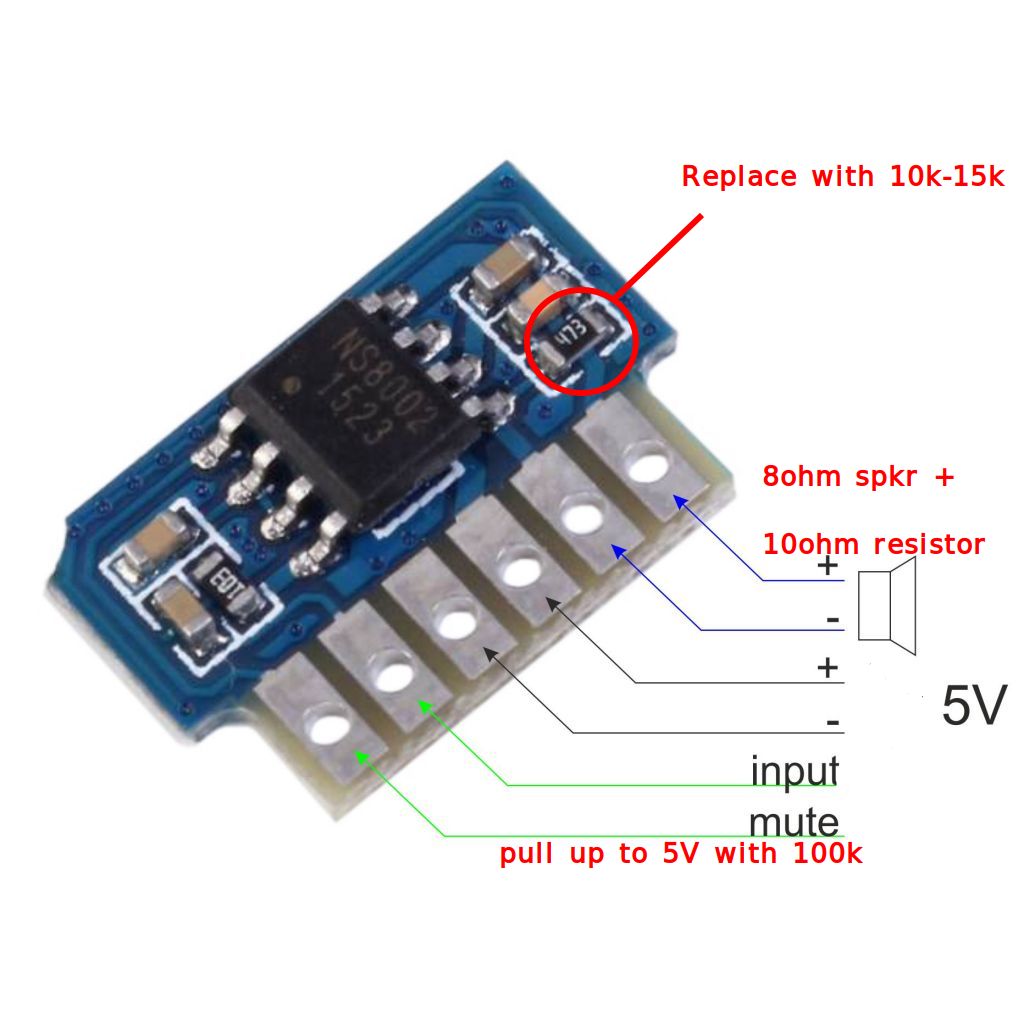

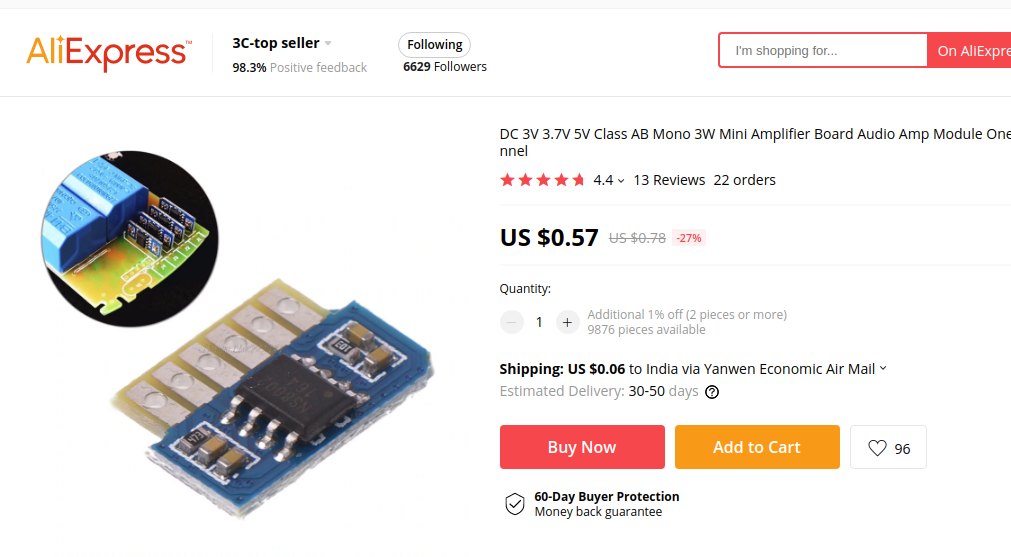

| NS8002音频放大器模块 | 1 | — | 需修改电阻 |
| 8Ω手机扬声器 | 1 | — | |
| USB 5V移动电源 | 1 | — | |
| 0.5A自恢复保险丝 | 1 | — | |
| 470μF 10V电解电容 | 1 | — | |
| 10k-15k电阻 | 1 | — | 替换NS8002的47k电阻 |
| 100k电阻 | 1 | — | NS8002使能引脚上拉 |
| CR2032电池 | 1 | — | 替代GPS模块上的超级电容 |
能力画像
⚪ 记忆与知识检索: 2/5
🔵 逻辑推演: 4/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 3/5
⚪ 数理与计算: 4/5
⚪ 动手与操作: 4/5
⚪ 狂热与坚持: 4/5
⚪ 创造与创新: 3/5
项目图库
所需技能
🔧 **动手能力**：需要焊接和组装电子模块，制作PCB转接板，修改电路（如替换GPS模块的超级电容为CR2032电池），调试硬件连接
💻 **编程能力**：需要掌握C/C++编程，熟悉Arduino框架和PlatformIO开发环境，理解ESP32的WiFi、蓝牙、SPI、I2C等外设编程
⚡ **电子电路**：需要理解3.3V/5V电平转换、I2C/SPI通信协议、音频放大器电路、电源管理（保险丝、电容滤波）等基础知识
适用场景

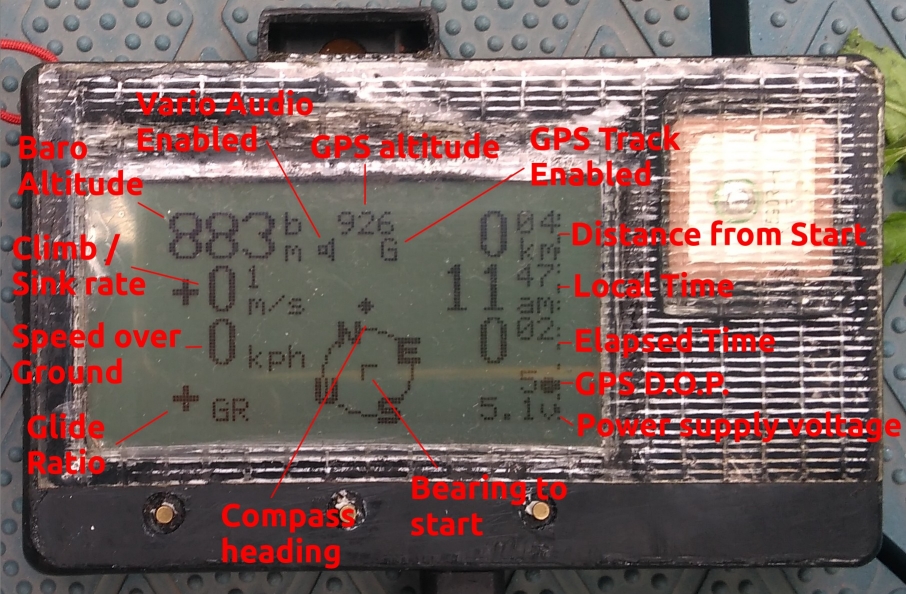

**滑翔伞/悬挂滑翔**：为飞行员提供实时高度、升降率、地速、航向等飞行数据
**无人机/航模**：作为高度计和升降率计，辅助飞行控制和导航
**户外运动**：徒步、登山等场景下的高度和轨迹记录
**数据采集与分析**：高速IMU和气压计数据记录，用于算法开发和验证
**教育与研究**：学习卡尔曼滤波、传感器融合、嵌入式系统开发
