项目简介
Arduino库用于单芯片广播FM调谐器RDA5807。
RDA5807 Arduino Library 是一个专为 RDA Microelectronics 公司生产的 RDA5807 及 RDA7088 系列 FM 收音机芯片设计的跨平台 Arduino 库。该库基于 I2C 通信协议，为开发者提供了简洁易用的接口来控制这些芯片，从而轻松实现 FM 收音功能。它兼容官方 Arduino 板卡、ATtiny、STM32、ESP32 等多种主流开发平台，具备出色的跨平台能力。
标签
项目特点
跨平台兼容：支持Arduino、ATtiny、STM32、ESP32、ESP8266等多种开发板
完整的FM收音机功能：频率范围76-108MHz，支持自动搜索、AFC、AGC
RDS/RBDS处理器：支持广播数据系统功能
丰富的API：超过80个已实现的函数，提供完整的设备控制能力
支持I2S数字音频输出（RDA5807FP型号）
可编程去加重（50/75μs）、低音控制、软静音等功能
支持LNA（低噪声放大器）控制
提供详细的API文档和示例代码
技术规格
| 支持芯片 | RDA5807M, RDA5807FP, RDA7088 |
|---|---|
| 频率范围 | 76–108 MHz |
| 通信协议 | I2C |
| 工作电压 | 2.7V - 3.3V（注意：部分Arduino板为5V，需电平转换） |
| 功能特性 | RDS/RBDS, AGC, AFC, 自适应噪声消除, 软静音 |
| 音频输出 | 模拟音频 / I2S数字音频（RDA5807FP） |
| 开发平台 | Arduino IDE, arduino-cli |
| 许可证 | MIT License |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Arduino Nano/Uno/ESP32等 | 1 | — | 推荐3.3V版本 |
| RDA5807M或RDA5807FP | 1 | — | 核心FM收音芯片 |
| 3.3V稳压模块 | 1 | — | 如使用5V Arduino板则需要 |
| 耳机插孔或扬声器 | 1 | — | 音频输出 |
| 按键（可选） | 2+ | — | 用于频率调谐控制 |
| OLED/LCD显示屏（可选） | 1 | — | 显示频率和RDS信息 |
| 天线（导线或专用天线） | 1 | — | FM接收天线 |
| 100nF去耦电容 | 若干 | — | 电源滤波 |
| 10kΩ上拉电阻 | 2 | — | I2C总线上拉 |
能力画像
⚪ 记忆与知识检索: 2/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
⚪ 数理与计算: 2/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5
项目图库
所需技能
🔧 **动手能力**：需要焊接电子元件、搭建面包板电路、连接I2C总线，具备基本的电子制作能力
💻 **编程能力**：需要Arduino编程基础，理解库的安装和使用，能够修改和调试示例代码
⚡ **电子电路**：需要了解I2C通信协议、电平转换原理、电源管理基础知识
适用场景
自制FM收音机项目，学习无线电接收原理
嵌入式系统中集成FM收音功能，如智能音箱、车载设备

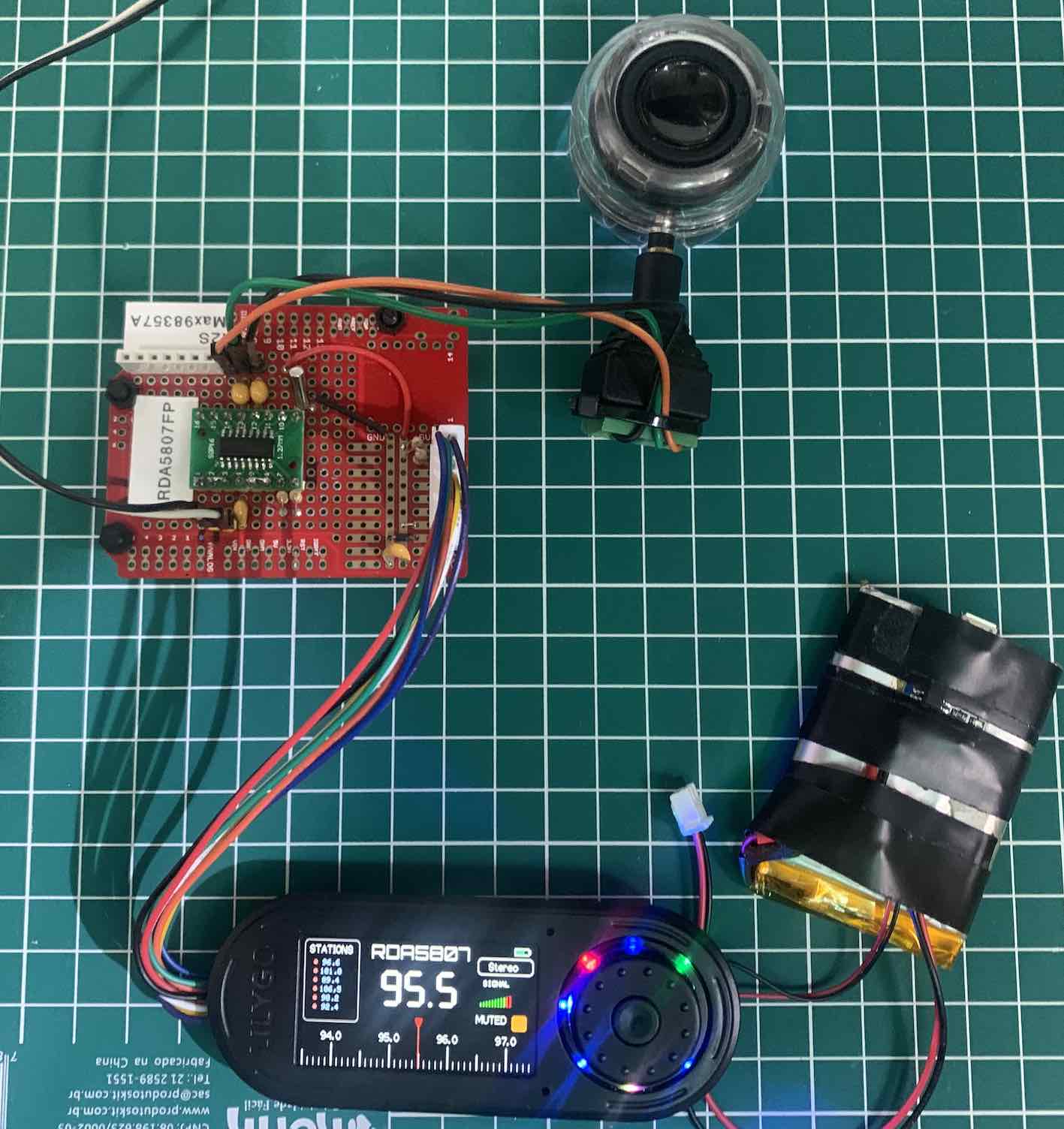

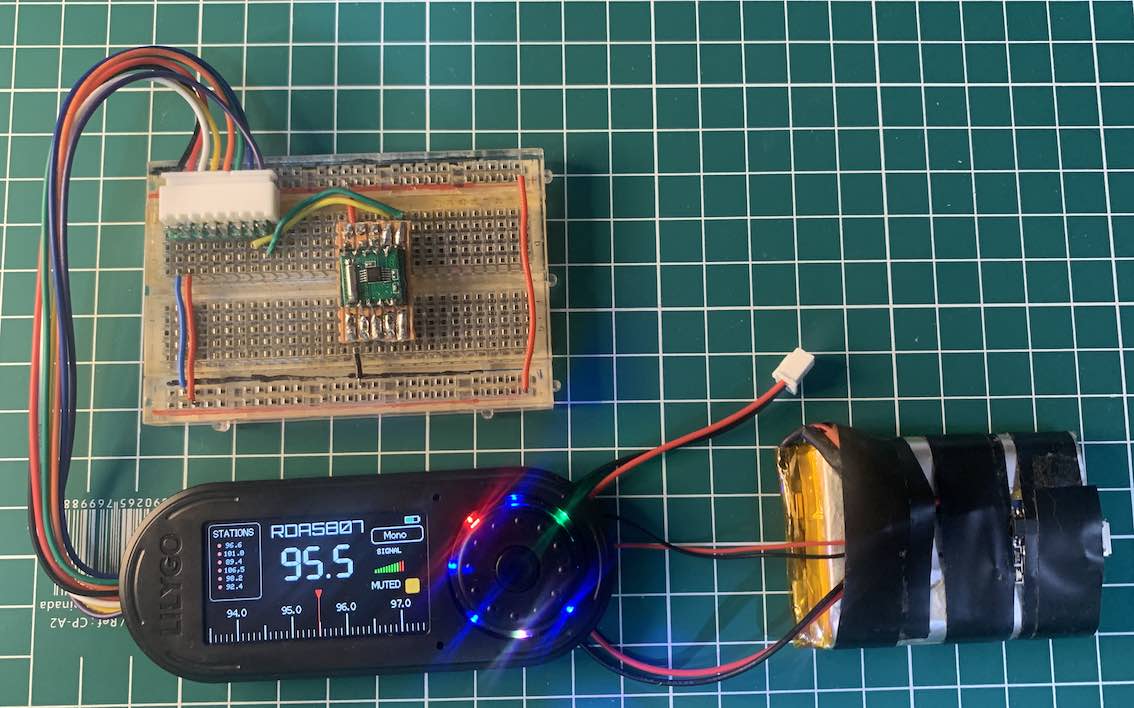

电子爱好者的DIY项目，结合显示器和按键实现完整收音机
教学实验项目，用于演示数字信号处理和RDS数据解码
与ESP32等物联网平台结合，实现网络控制的FM收音机
