ESP8266 微型门窗传感器 ESP8266-Tiny-Door-and-Window-Sensor

智能家居 ⭐☆☆☆☆ (1/5) 已发布
8n1 173 Stars 未知 BOM 完整度: /5 教程完整度: /5
查看源码

项目简介

电池供电门窗传感器，超低待机功耗，支持Arduino、ESP-12、干簧管、ATtiny、LDO。

这是一个专注于超低功耗的物联网门磁传感器项目，核心目标是将普通门窗的开关状态以极低的能耗实时上报到云端。项目最大的亮点在于待机功耗被压缩到了惊人的330纳安（nA）级别，这意味着使用普通电池可以维持数年之久，彻底解决了传统智能传感器频繁更换电池的痛点。

标签

esp32 arduino attiny battery door eagle esp8266 iot low-standby-power pcb reed-switch sensor window

项目特点

**超低待机功耗**：待机电流仅约 330nA（@3.8V），使用 ATtiny 的掉电休眠模式实现。
**多种服务支持**：支持 IFTTT、Pushingbox、ThingSpeak、ArrestDB 四种数据推送服务，易于扩展。
**SPDT 干簧管设计**：使用三脚转换型干簧管，无需上拉电阻，在门窗打开和关闭两种状态下功耗一致。
**数据采集**：可采集 WiFi 信号强度、温度、电池电压等数据一并上报。
**模块化设计**：ESP8266 和 ATtiny 分工明确，ESP 负责网络通信，ATtiny 负责电源管理和唤醒控制。
**提供 PCB 设计**：项目包含自制的微型 PCB，方便制作成品。

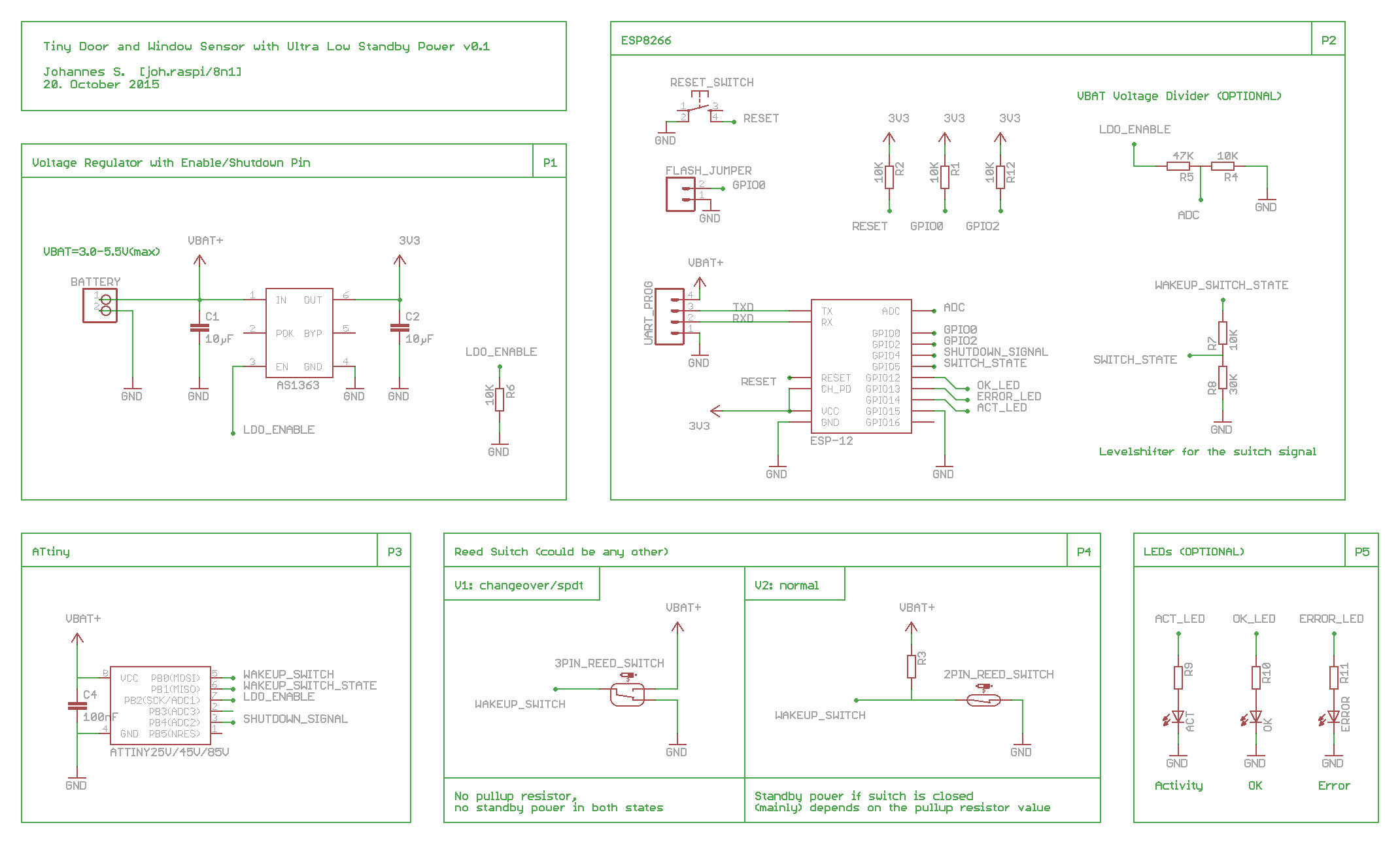

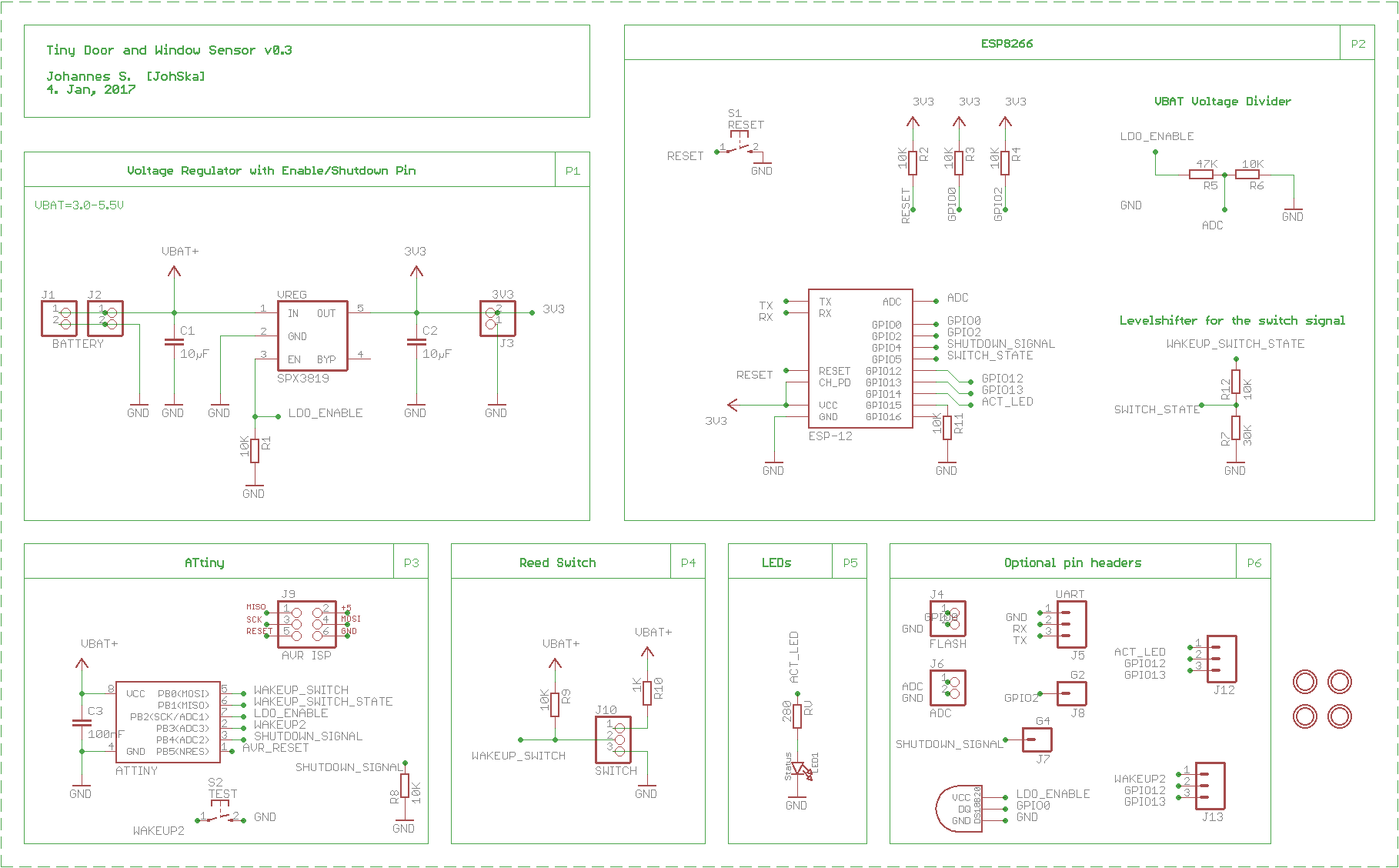

技术规格

主控芯片
待机电流
工作电压
传感器
通信方式
支持服务
开发环境
可选数据

项目资源

8n1/ESP8266-Tiny-Door-and-Window-Sensor frightanic.com/nodemcu-custom-build nodemcu/nodemcu-firmware Images/atmel-2586-avr-8-bit-microcontroller-attiny25-attiny45-attiny85_datasheet.pdf www.engbedded.com/fusecalc content/document.ashx?id=615&languageid=1033&type=datasheet&part=spx3819 219217/12422 alixaxel/ArrestDB /ifttt.com /www.pushingbox.com /thingspeak.com www.forum-raspberrypi.de/Thread-esp8266-tuer-und-fenster-sensor-alarm-mit-sehr-geringem-standby-verbrauch-1%C2%B5a

物料清单 (BOM)

物料名称 数量 参考价格 备注
ESP-07 / ESP-12(E) 1 — WiFi 模块
ATtiny25/45/85 1 — 电源管理微控制器
LDO 稳压器（带使能引脚） 1 — 如 SPX3819, AS1363, LT1763
SPDT 干簧管（三脚） 1 — 转换型磁簧开关
若干电阻 若干 — 根据原理图配置
若干电容 若干 — 根据原理图配置
红/绿/蓝 LED 3 — 状态指示（旧版设计）
项目专用 PCB 1 — 可选，作者设计

所需工具

工具用途是否必需
焊台 焊接电子元件 ✅ 是
万用表 测量电压、电流 ✅ 是
示波器（可选） 调试低功耗时序 ▢ 推荐
USB 转串口模块 烧录 ESP8266 和 ATtiny 固件 ✅ 是
3D 打印机（可选） 制作外壳 ▢ 推荐

能力画像

记忆与知识检索
1/5
逻辑推演
3/5
表达与交流
1/5
感知与观察
2/5
数理与计算
2/5
动手与操作
4/5
狂热与坚持
3/5
创造与创新
3/5

所需技能

🔧 **动手能力**：需要焊接 SMD 元件（ESP-12、ATtiny、LDO 等），制作面包板原型或 PCB 焊接，具备基本的电子制作经验。 💻 **编程能力**：需要熟悉 Arduino IDE 环境，能够配置 ESP8266 的 NodeMCU/Lua 固件（旧版）或 Arduino 代码（新版），以及 ATtiny 的 Arduino 编程。需要理解 WiFi 连接和 HTTP 请求。 ⚡ **电子电路**：需要理解低功耗设计原理、LDO 稳压器使能控制、干簧管开关电路、ATtiny 掉电唤醒机制。能够阅读原理图并进行调试。

适用场景

**智能家居门窗监控**：实时监测门窗开关状态，推送通知到手机。
**安防报警系统**：作为入侵检测传感器，触发报警。
**远程环境监测**：结合温度、电池电压等数据，实现远程环境监测。
**DIY 物联网教学**：学习超低功耗 IoT 设备设计的优秀案例。
