项目简介

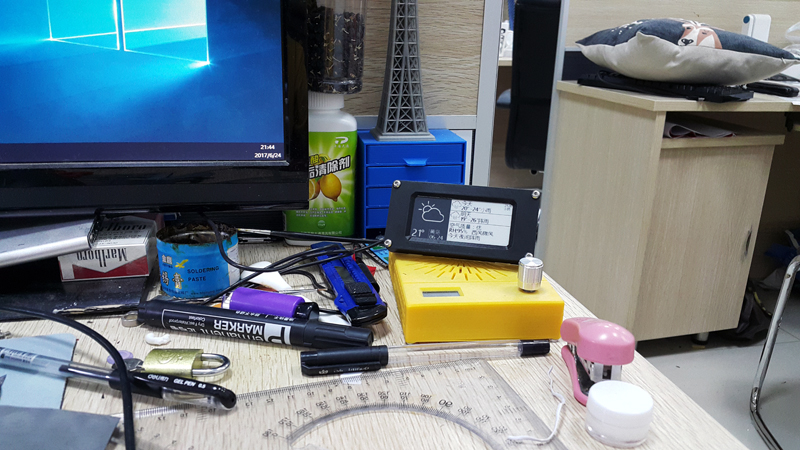

用ESP8266在2.9寸电子纸显示天气预报。

这个开源项目「esp8266-weather-station-epaper」是一个基于ESP8266芯片和电子纸屏幕的智能天气站，核心功能是将天气预报信息显示在2.9英寸的低功耗电子墨水屏上。项目解决了传统WiFi天气站功耗高、屏幕刺眼、配置复杂的问题，特别适合需要长时间离线运行、对阅读舒适度有要求的场景，比如桌面摆件、床头信息屏或办公室环境监测。

标签

esp32

项目特点

**低功耗设计**：使用深度睡眠模式，搭配低静态电流 LDO（如 HT7333），使电池供电成为可能。

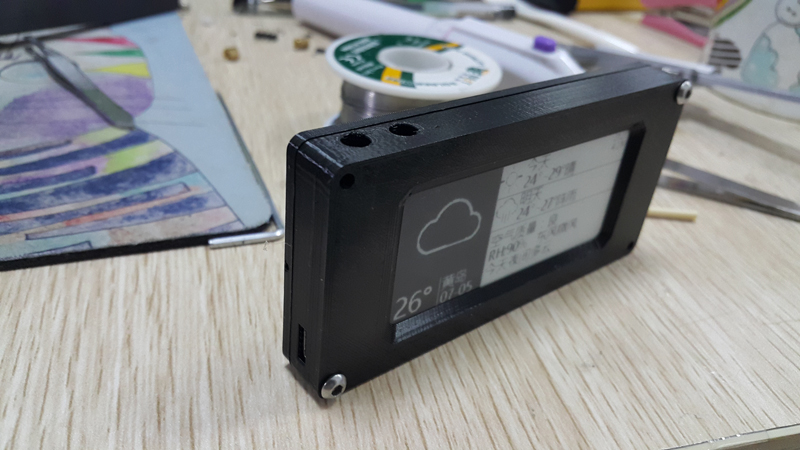

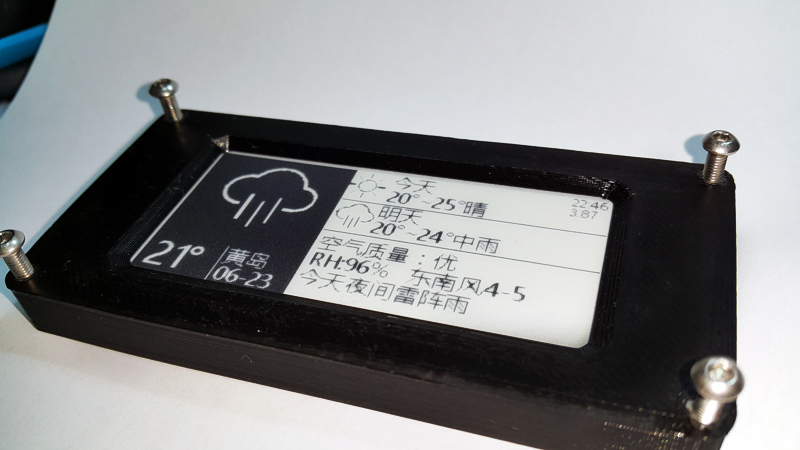

**电纸屏显示**：采用 2.9 英寸电纸屏，显示清晰且断电后内容不消失，非常适合天气信息展示。
**多语言支持**：内置中英文语言包，并支持添加更多语言，天气数据源支持多种语言。
**手机端配置**：最新版支持通过手机直接设置多种参数，简化了连接 Wi-Fi 的流程。

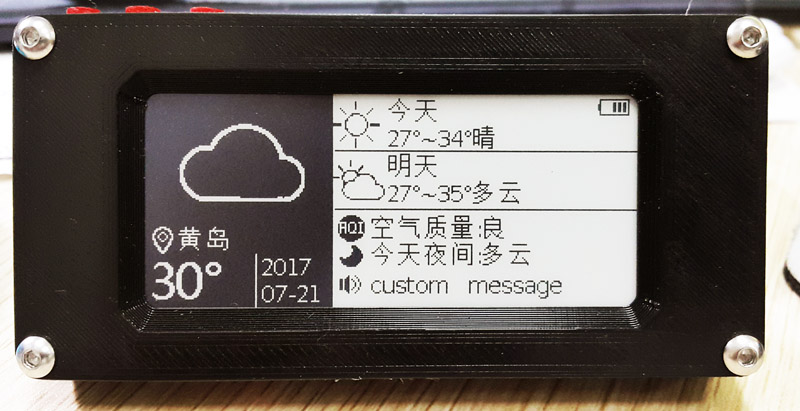

**自定义消息**：可以通过 HTTP 向设备发送自定义消息，增加互动性。

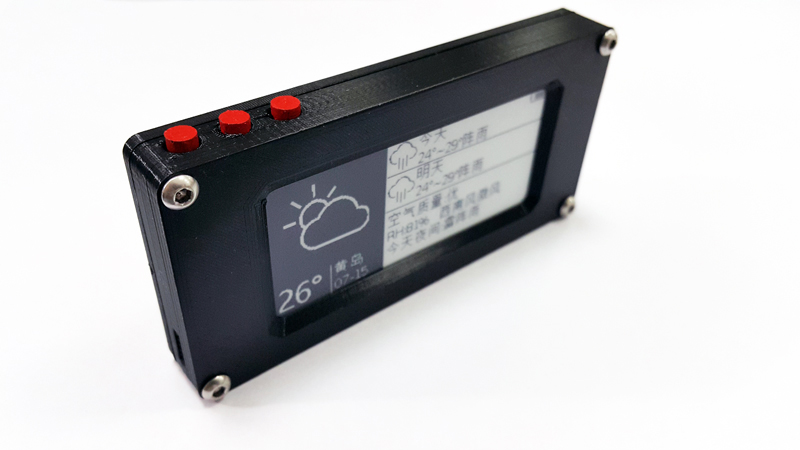

**开源硬件**：提供完整的 PCB 设计文件和 3D 打印外壳文件，方便复刻。

技术规格

主控芯片
显示屏
供电方式
通信方式
数据源
睡眠功耗
编程环境
文件系统

项目资源

duck531a98/esp8266-weather-station-epaper 06/esp8266%e7%94%b5%e7%ba%b8%e5%b1%8f%e5%a4%a9%e6%b0%94%e9%a2%84%e6%8a%a5%e7%ab%99 duck/esp8266-weather-station-epaper duck531a98/font-generator esp8266/Arduino#installing-with-boards-manager latest/filesystem.html#uploading-files-to-file-system detail.tmall.com/item.htm?id=550690109675&spm=a1z09.2.0.0.nyL5N4&_u=q2skmgl30cb

物料清单 (BOM)

物料名称 数量 参考价格 备注

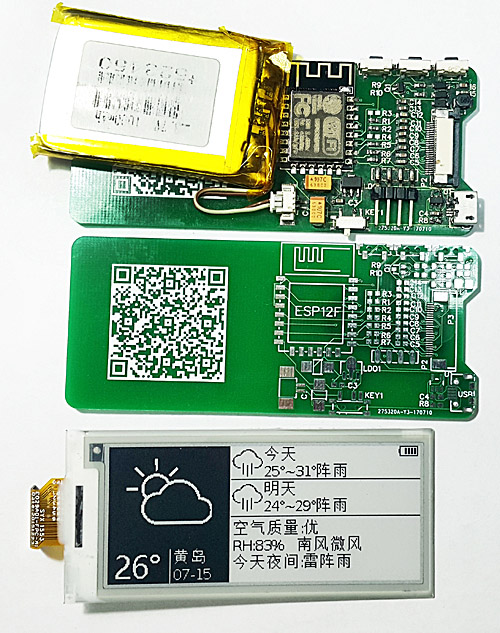

ESP8266 开发板 (NodeMCU / Wemos D1 mini) 或集成 PCB 1 — 集成 PCB 的 Gerber 文件在 `/PCB` 文件夹
2.9 英寸电纸屏 (微雪电子) 1 — 需确认接口兼容
锂电池 (Li-Po) 1 — 容量建议 400mAh 或以上
3D 打印外壳 1 — STL 文件在 `/3d` 文件夹

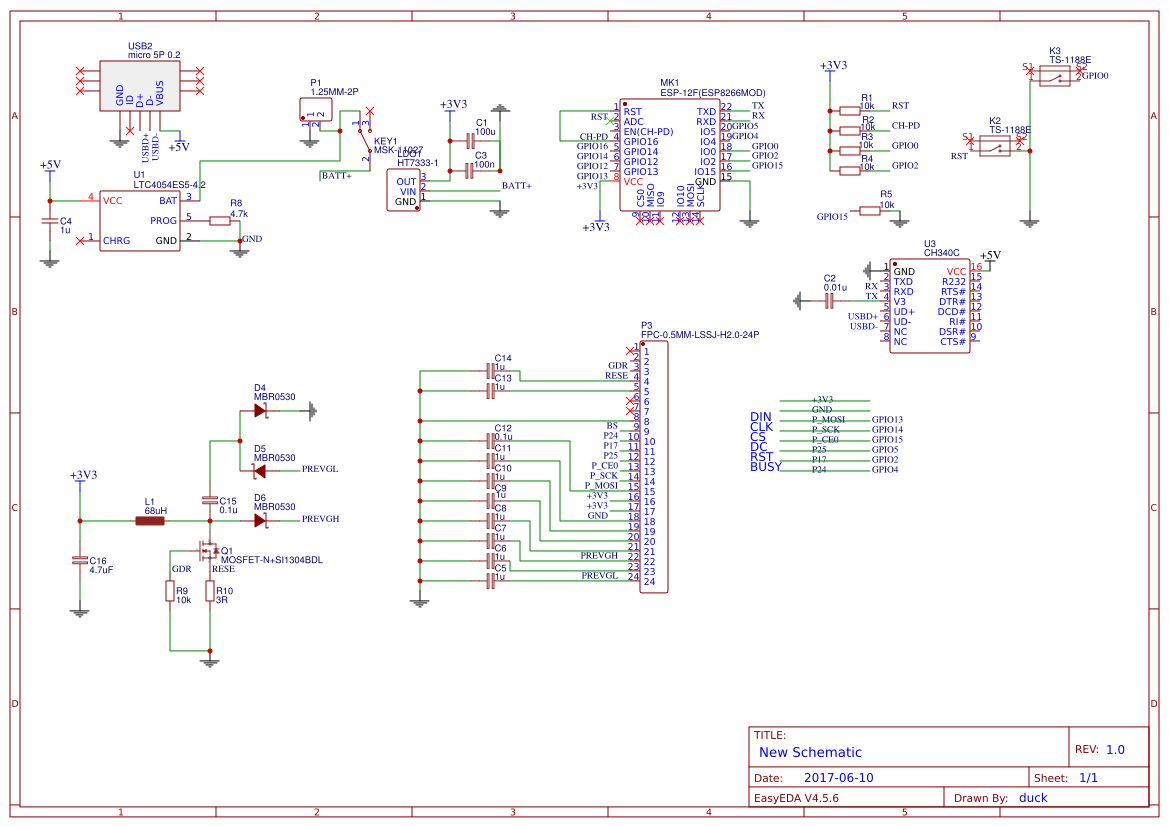

电阻、电容、LDO 等 若干 — 详见 PCB 设计文件
杜邦线或排针排母 若干 — 用于连接各模块

3D 模型

模型名称文件名文件

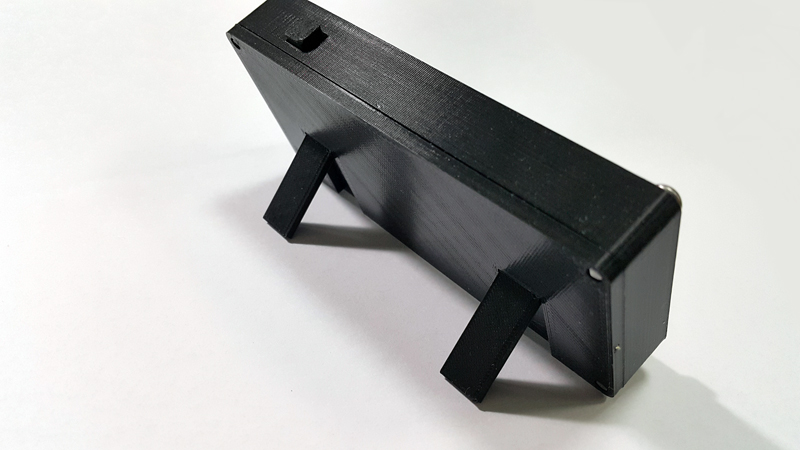

后支架（STL 模型） 后支架.STL

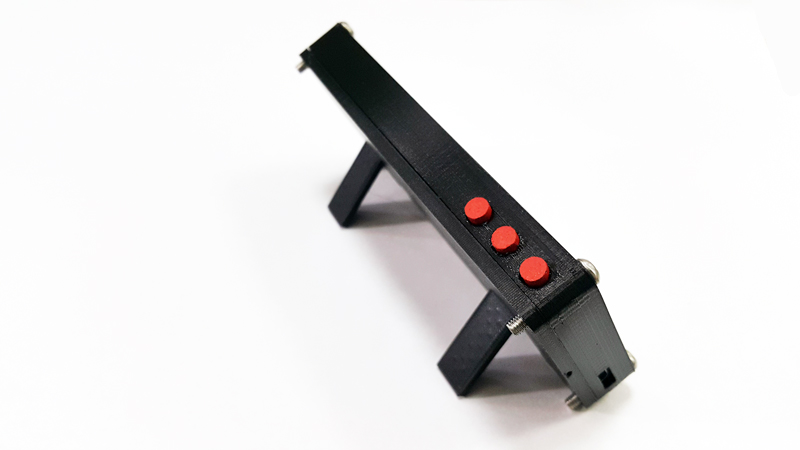

按钮（STL 模型） 按钮.STL
电纸屏外壳 对称 方形（STL 模型） 电纸屏外壳-对称-方形.STL

所需工具

工具用途是否必需
3D打印机 打印外壳和结构件 ▢ 推荐
焊台/电烙铁 焊接电子元件和排针 ✅ 是
电脑 编写和上传代码 ✅ 是
USB 数据线 连接 ESP8266 开发板到电脑 ✅ 是
万用表 调试电路和测量电压 ▢ 推荐

能力画像

记忆与知识检索
1/5
逻辑推演
2/5
表达与交流
1/5
感知与观察
1/5
数理与计算
2/5
动手与操作
3/5
狂热与坚持
2/5
创造与创新
2/5

所需技能

🔧 **动手能力**：需要焊接电子元件，组装外壳，连接线路。建议具备基础的焊接和手工制作能力。 💻 **编程能力**：需要会使用 Arduino IDE，了解如何安装库和开发板支持，并能修改代码中的 Wi-Fi 配置、API Key 等参数。 ⚡ **电子电路**：需要理解基本的电路原理，如分压电路、LDO 稳压、GPIO 连接等，以便进行调试和故障排除。

适用场景

**个人桌面天气站**：放在书桌或床头，随时查看天气信息，无需点亮手机。
**低功耗物联网项目学习**：学习 ESP8266 的深度睡眠模式、低功耗设计和电纸屏驱动。
**创意礼物**：可以自定义显示消息，作为送给朋友或家人的独特礼物。
**智能家居信息面板**：作为家庭信息中心的一部分，显示天气、日历等信息。
