项目简介
ESP32合成器：双TB303酸音+鼓机+效果链，CD音质。
AcidBox 是一个基于 ESP32 的无头（headless）硬件合成器项目，它将经典的 Roland TB-303 贝斯合成器与 TR-808 鼓机的声音引擎融合在一个低成本、全 MIDI 驱动的设备中。项目核心解决了在廉价硬件上实现高质量、可实时控制的 Acid 风格音乐生成问题，特别适合电子音乐制作人、硬件黑客和现场演出者。
标签
项目特点
**双 TB-303 合成器**：两个独立的 303 风格合成器，支持滤波截止、共鸣、包络调制、重音、波形折叠、过载等参数。
**TR-808 风格鼓机**：包含底鼓、军鼓、闭镲、开镲等乐器，支持音调、衰减、电平控制，以及高通/低通滤波和比特压缩。

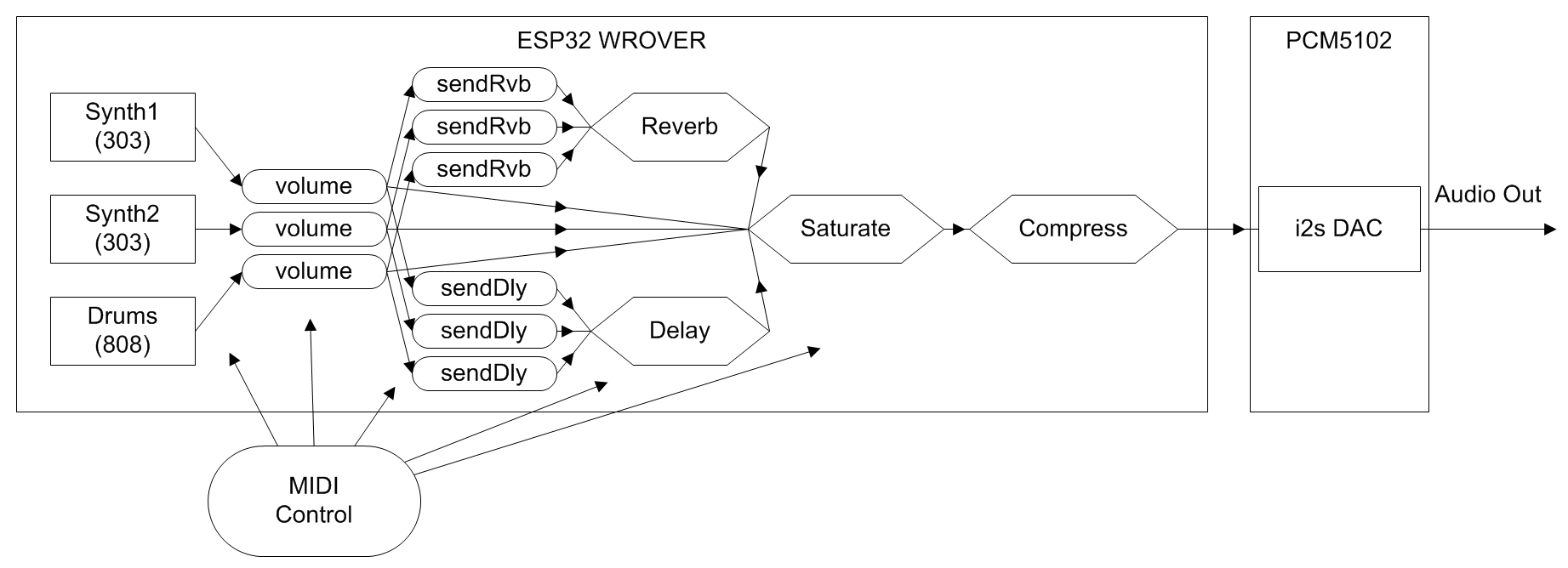

**完整效果链**：全局混响、延迟、主压缩器，每个合成器和鼓机均可独立发送效果。
**全 MIDI 驱动**：所有参数通过 MIDI CC 控制，无任何物理按钮或屏幕。
**JukeBox 模式**：编译时开启 `#define JUKEBOX` 即可变成自动随机生成 Acid 音乐的独立播放器。
**低成本**：核心硬件（ESP32 + PCM5102 DAC）成本约 10 美元。
**双核利用**：充分利用 ESP32 双核性能。

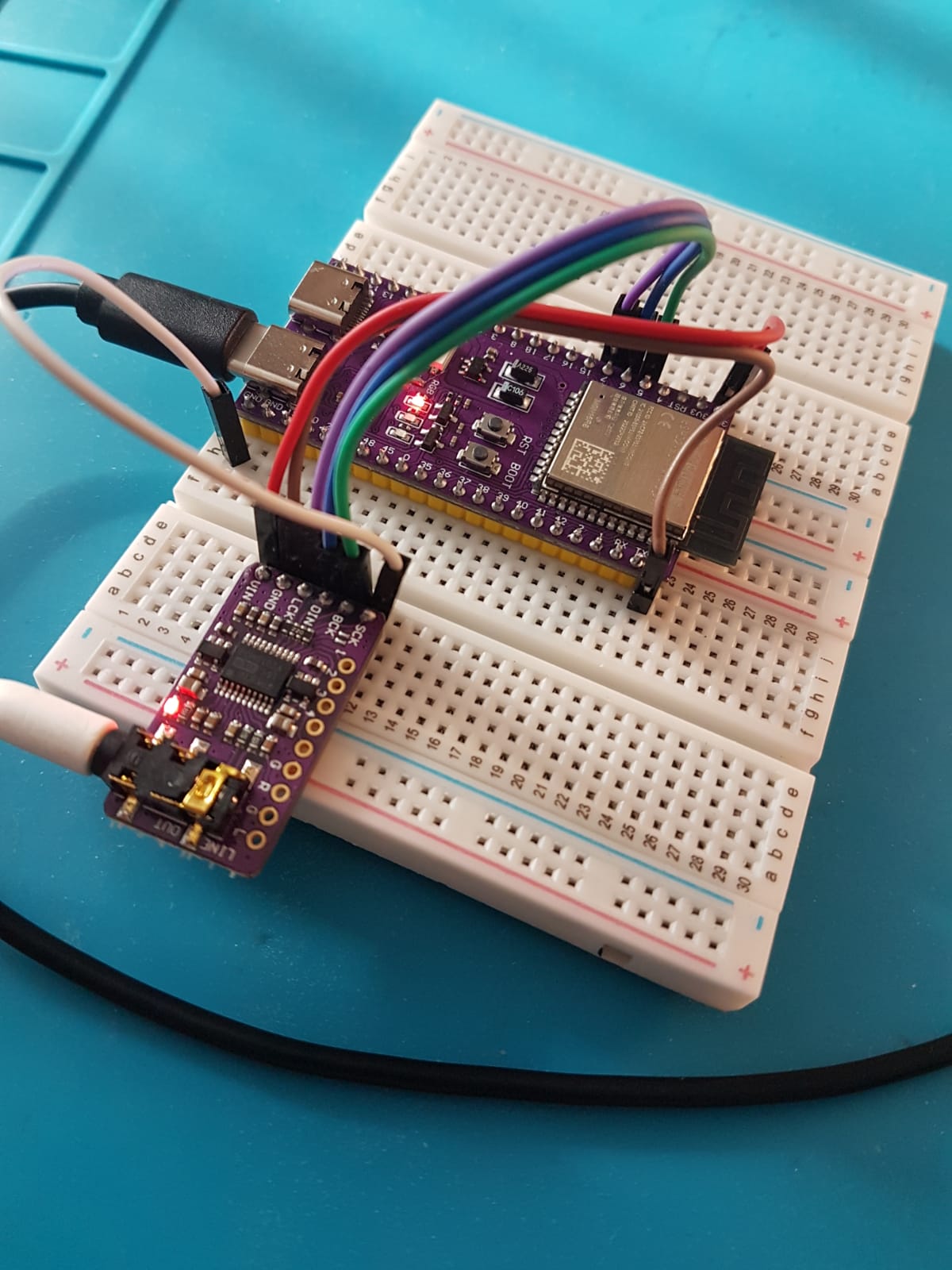

**可扩展性**：支持 ESP32-S3 版本，利用更快的 OPI PSRAM 和 USB 硬件支持。
技术规格
| 主控芯片 | ESP32 或 ESP32-S3（需至少 4MB PSRAM） |
|---|---|
| 音频输出 | I2S 16bit 立体声（外部 DAC，如 PCM5102）或 8bit 内置 DAC（GPIO25/26） |
| 采样率 | 44100 Hz |
| 合成器数量 | 2 个 TB-303 风格 + 1 个 TR-808 风格鼓机 |
| 效果器 | 混响、延迟、主压缩、比特压缩、高通/低通滤波、失真、过载 |
| 控制方式 | 全 MIDI（5 针 DIN 或 USB-MIDI） |
| 存储 | 需上传鼓采样到 LittleFS（3MB SPIFFS 分区） |
| 固件开发 | Arduino IDE（v1.8.20 测试） |
| 依赖库 | Arduino MIDI Library |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP32 WROVER 模块（带 PSRAM）或 ESP32-S3 | 1 | — | 至少 4MB PSRAM |
| PCM5102 I2S DAC 模块 | 1 | — | 推荐，否则用内置 DAC（8bit） |
| 5V 电源或 USB 供电 | 1 | — | 根据 ESP32 模块要求 |
| MIDI 输入接口（5 针 DIN 或 USB） | 1 | — | 可选 |
| 音频输出接口（3.5mm 或 RCA） | 1 | — | 可选 |

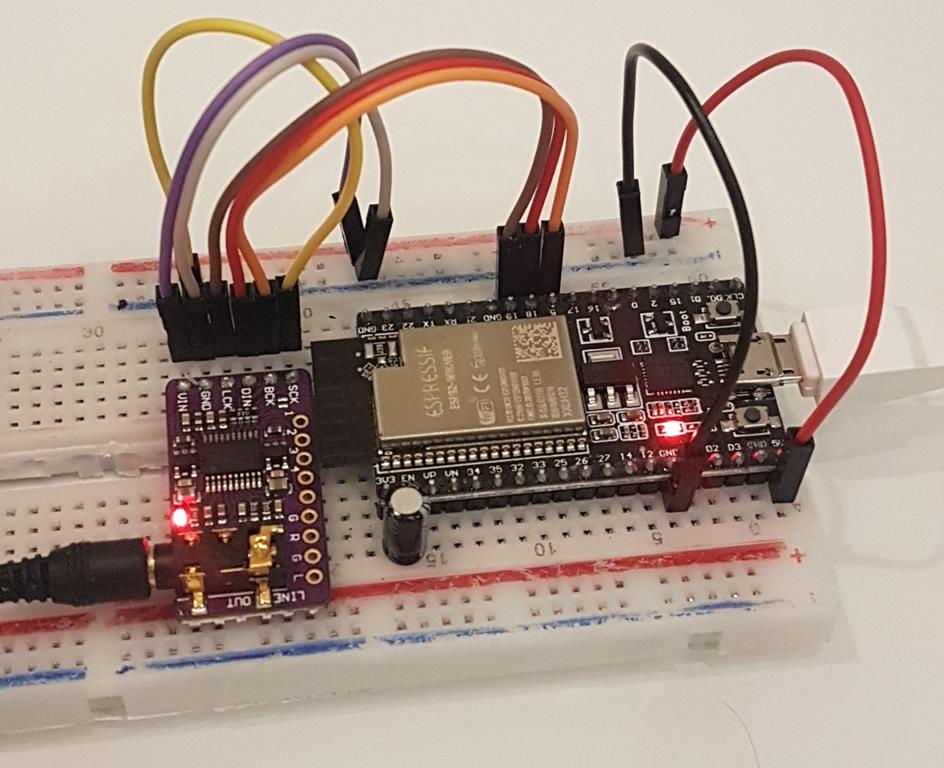

| AcidBox-PCB（社区设计） | 1 | — | 可选，可面包板搭建 |
| 杜邦线、面包板、电阻电容等 | 若干 | — | 根据搭建方式 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 3/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
🔵 数理与计算: 4/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
🔵 创造与创新: 4/5
项目图库
所需技能
🔧 **动手能力**：能够焊接模块、搭建面包板或 PCB 电路，连接 MIDI 和音频接口。
💻 **编程能力**：熟悉 Arduino IDE 环境，能够配置 ESP32 板级支持、分区方案、PSRAM 选项，并上传鼓采样到 LittleFS。
⚡ **电子电路**：理解 I2S 音频输出、DAC 模块连接、MIDI 信号电平转换（5V 转 3.3V），以及 ESP32 电源管理。
适用场景
**DIY 音乐合成器爱好者**：制作一个低成本、可编程的 Acid 风格合成器。
**现场演出**：通过 MIDI 控制器实时操控，适合电子音乐现场。
**自动音乐生成**：开启 JukeBox 模式，作为背景音乐或灵感生成器。
**嵌入式音频学习**：学习 ESP32 的 I2S 音频输出、DSP 算法（滤波、混响、延迟）和双核编程。
**开源硬件项目**：作为 ESP32 音频项目的参考设计，可扩展为更复杂的合成器。
