项目简介
TTGO-T-Beam Arduino车载追踪器，集成ESP32、LoRa、GPS及可选GSM。
这是一个基于 TTGO-T-Beam 开发板构建的汽车 GPS 追踪器开源项目，主要利用 ESP32、GPS、LoRa 和可选 GSM 模块实现车辆实时定位与数据上报。项目核心功能是通过 LoRaWAN 网络将 GPS 坐标、车内温湿度、气压、电池电压等传感器数据上传至 The Things Network（TTN）云平台，再经由 Cayenne 后端进行可视化展示，用户可通过 Cayenne 的 Web 或移动端 App 随时查看车辆位置和车内环境数据。
标签
项目特点

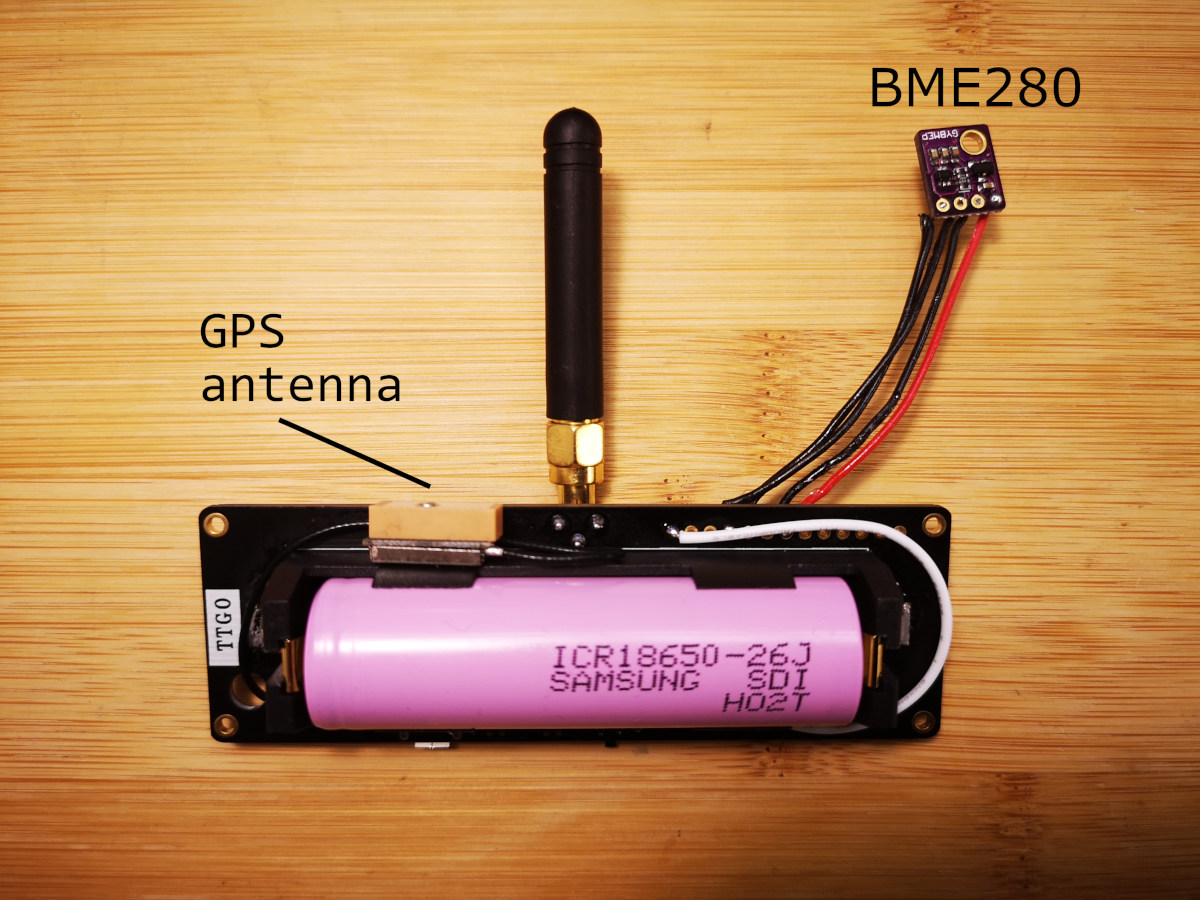

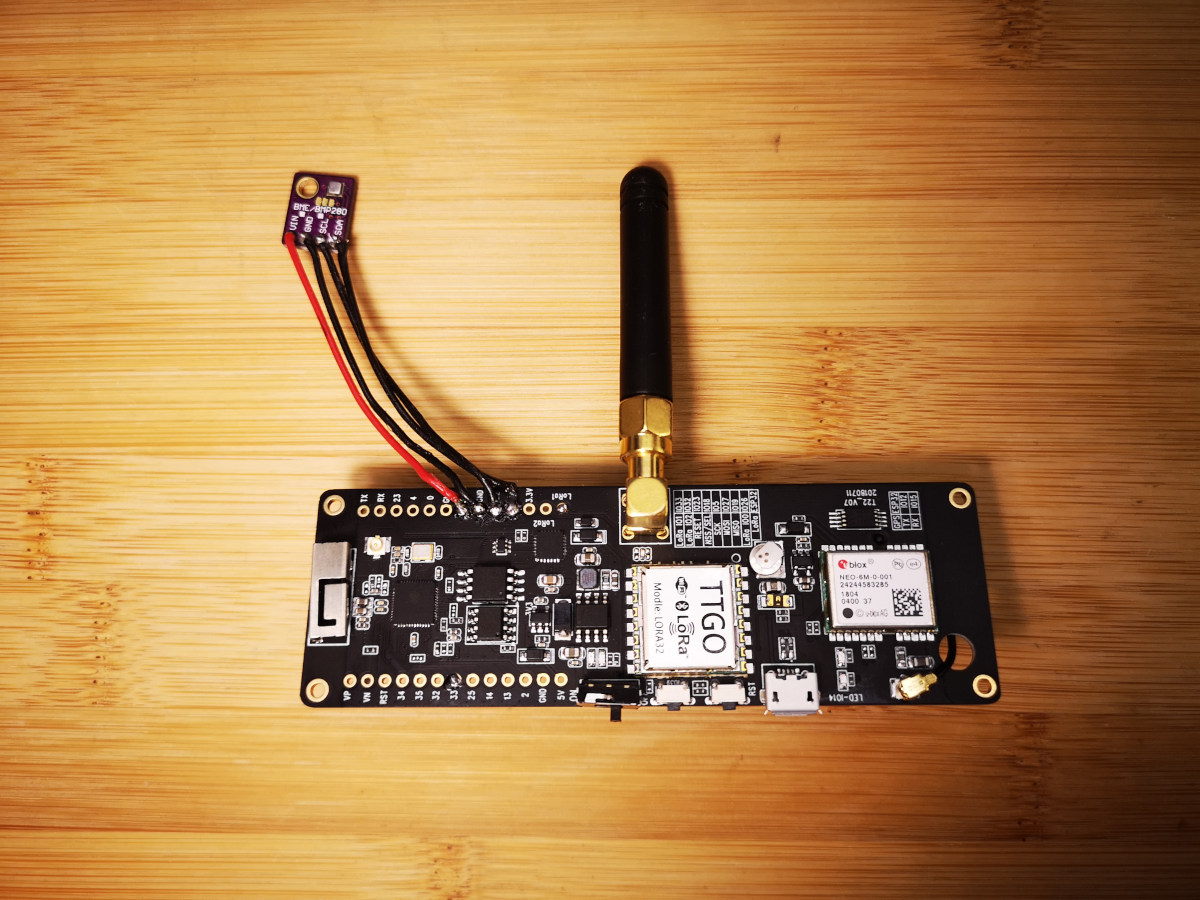

基于TTGO T-Beam硬件，集成ESP32、GPS、LoRa，可选GSM模块

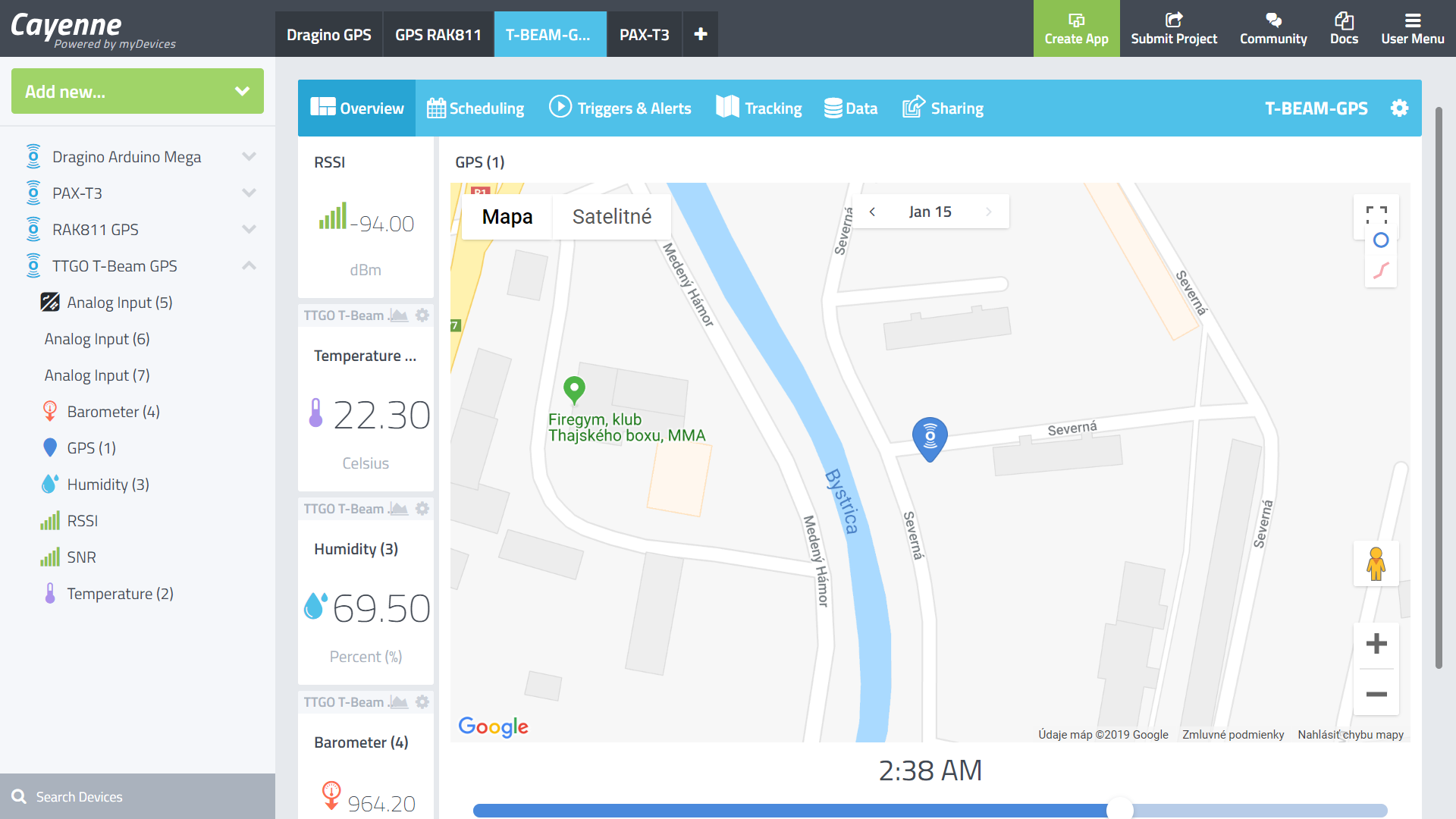

使用Cayenne后端提供Web和移动端可视化
自适应数据包速率：车辆移动时加速发送，静止时降低频率
支持GPS坐标、温度、湿度、气压、电池电压、GPS速度、卫星数量、海拔高度等数据
通过The Things Network（TTN）LoRaWAN云平台连接
可选GSM模块（A6）作为LoRaWAN覆盖不足时的备用通信方式（未完全实现）
技术规格
| 主控芯片 | ESP32 REV1，WiFi + 蓝牙，4MB Flash |
|---|---|
| LoRa模块 | 工作电压1.8~3.7V，频率433/868/915MHz，发射功率+20dBm，灵敏度-139dBm |
| GPS模块 | NEO-6M，默认波特率9600，带陶瓷天线和备份电池 |
| 电源管理 | IP5306 2A电池PMIC，USB供电（CP2104-GMR） |

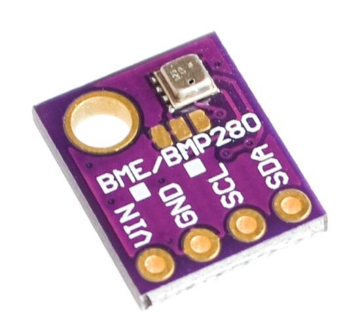

| 传感器 | BME/BMP280（温度、湿度、气压） |

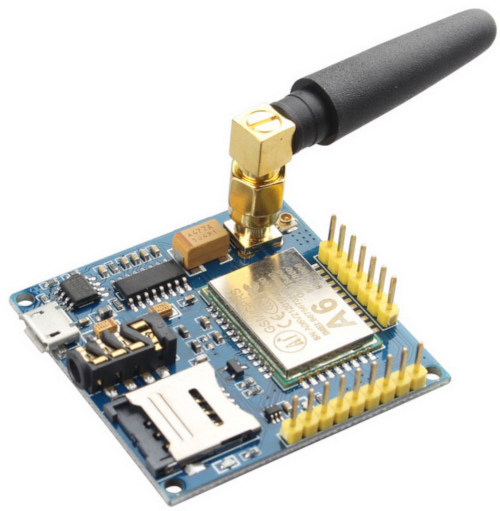

| 可选模块 | A6 GSM/GPRS模块（未完全实现） |

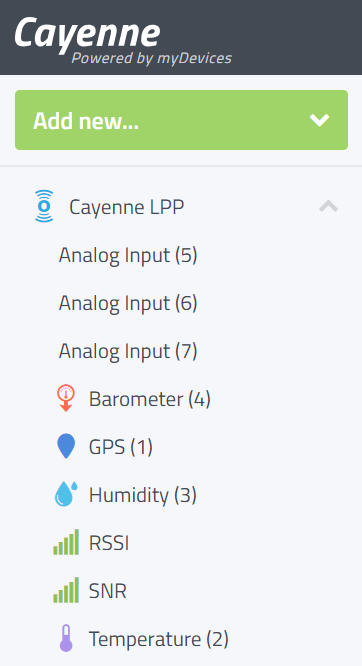

| 通信协议 | LoRaWAN，Cayenne LPP数据包格式 |
| 后端平台 | The Things Network + myDevices Cayenne |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| TTGO T-Beam (ESP32+GPS+LoRa) | 1 | — | 核心硬件 |
| BME/BMP280模块 | 1 | — | 温度、湿度、气压 |
| A6 GSM/GPRS模块 | 1 | — | 备用通信（未完全实现） |
| 杜邦线/跳线 | 若干 | — | 连接传感器和模块 |
| 锂电池（如18650） | 1 | — | 为T-Beam供电 |
| 3D打印外壳（可选） | 1 | — | 保护电路 |
能力画像
⚪ 记忆与知识检索: 2/5
🔵 逻辑推演: 3/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
⚪ 数理与计算: 3/5
⚪ 动手与操作: 4/5
⚪ 狂热与坚持: 3/5
⚪ 创造与创新: 2/5
项目图库
所需技能
🔧 **动手能力**：需要焊接传感器模块、连接线，组装硬件，调试电路
💻 **编程能力**：需要Arduino IDE编程经验，配置TTN和Cayenne后端，修改config.h中的密钥
⚡ **电子电路**：了解I2C连接（SDA/SCL）、SPI接口、电源管理，会使用万用表
适用场景
汽车实时GPS追踪和轨迹记录
车辆防盗监控，通过LoRaWAN远程查看位置
车内环境监测（温度、湿度、气压）
在LoRaWAN覆盖区域内的低成本物联网追踪方案
学习和实验ESP32、LoRa、GPS集成开发
