ESPHome触摸显示屏支架

项目简介

ESP32 Cheap Yellow Display (ESP32-2432S028) Home Assistant Touch Panel – LVGL UI + 3D Printed Desk / Under Desk / Wall /

这是一个非常实用的智能家居硬件改造项目，核心目标是将一块仅售几十元的“ESP32 Cheap Yellow Display (CYD)”廉价开发板，打造成一个功能完整、外观专业的Home Assistant触控面板。项目不仅提供了固件方案，还配套设计了3D打印外壳，让DIY玩家能轻松获得媲美商业产品的智能家居中控体验。

项目特点

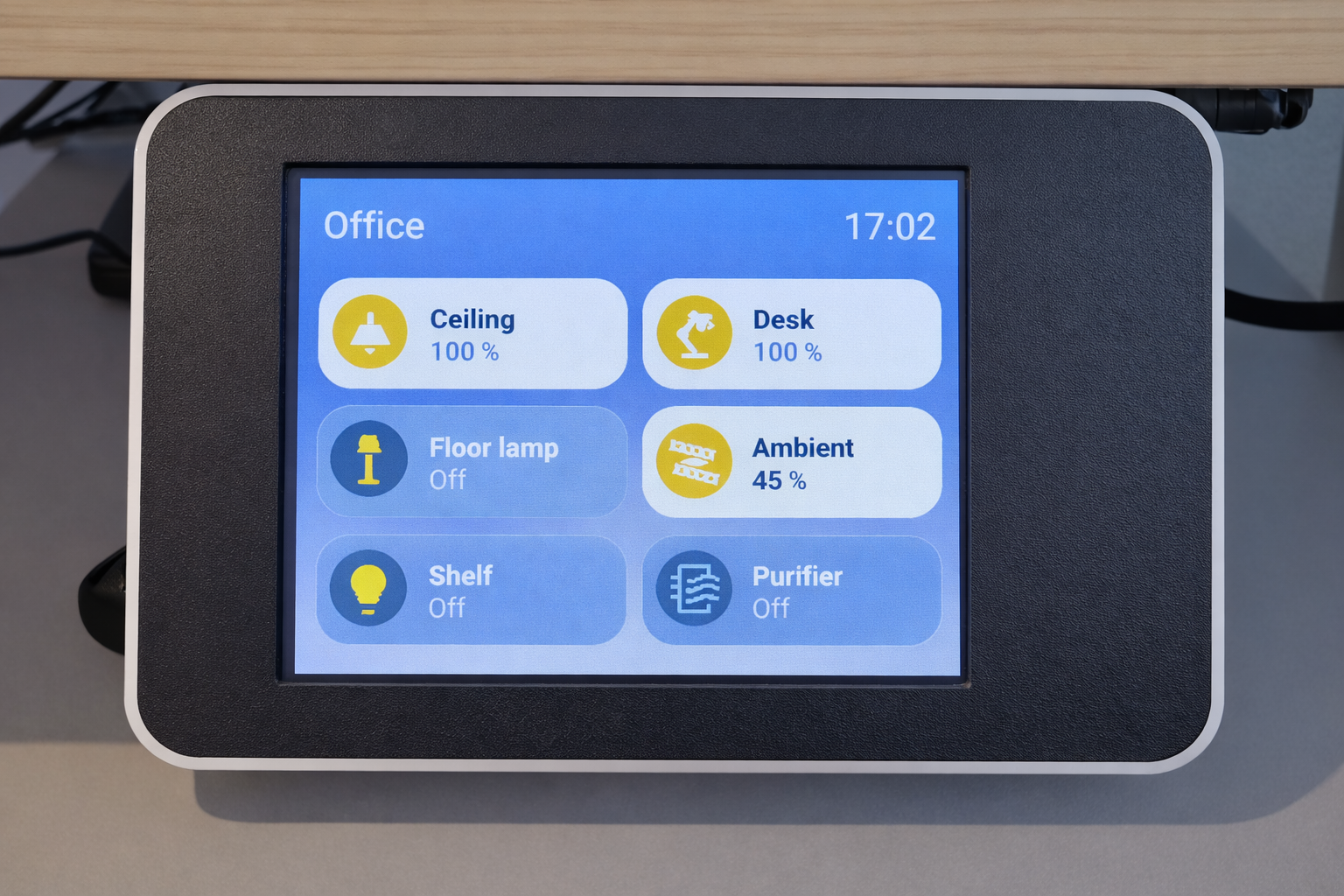

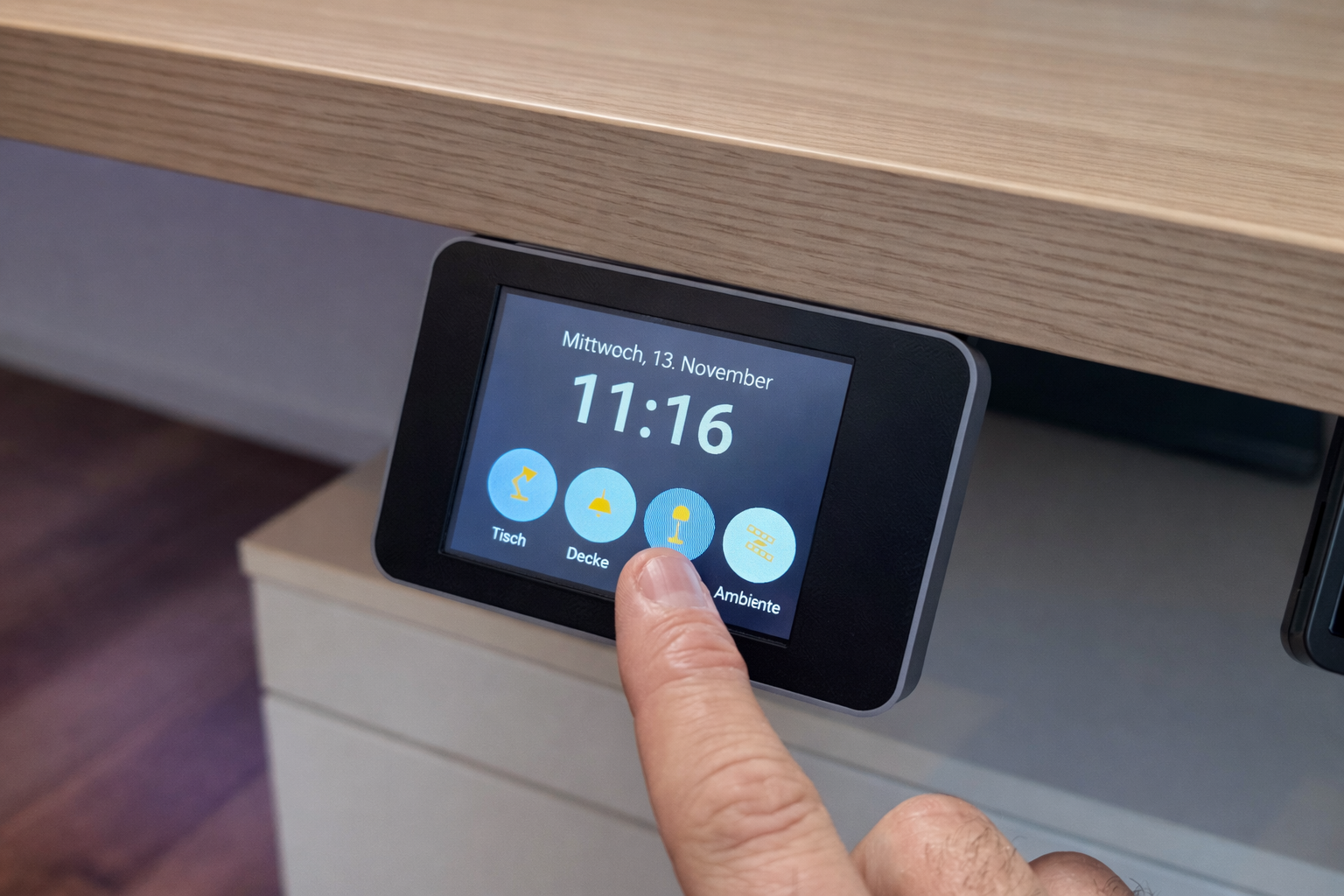

**LVGL驱动的现代化UI**：基于LVGL框架渲染，支持锁屏/磁贴布局，2×3可配置磁贴网格

**双控制模式**：直接模式（即插即用，触摸直接调用Home Assistant服务）和自动化模式（仅发布动作字符串，由自动化处理）

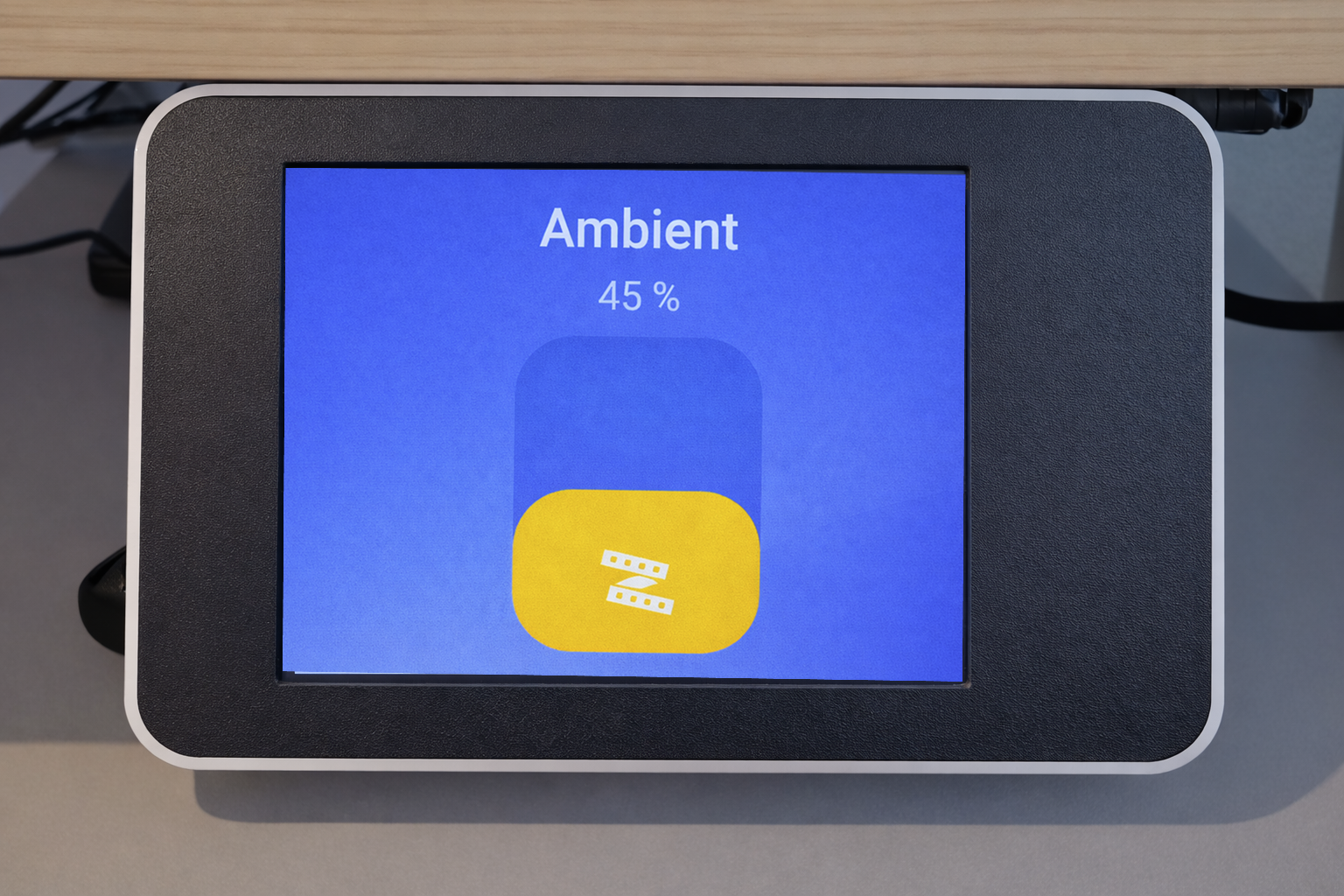

**长按覆盖层控制**：长按磁贴可弹出亮度/百分比/窗帘位置等滑块控制

**实时状态同步**：通过ESPHome与Home Assistant保持状态实时同步

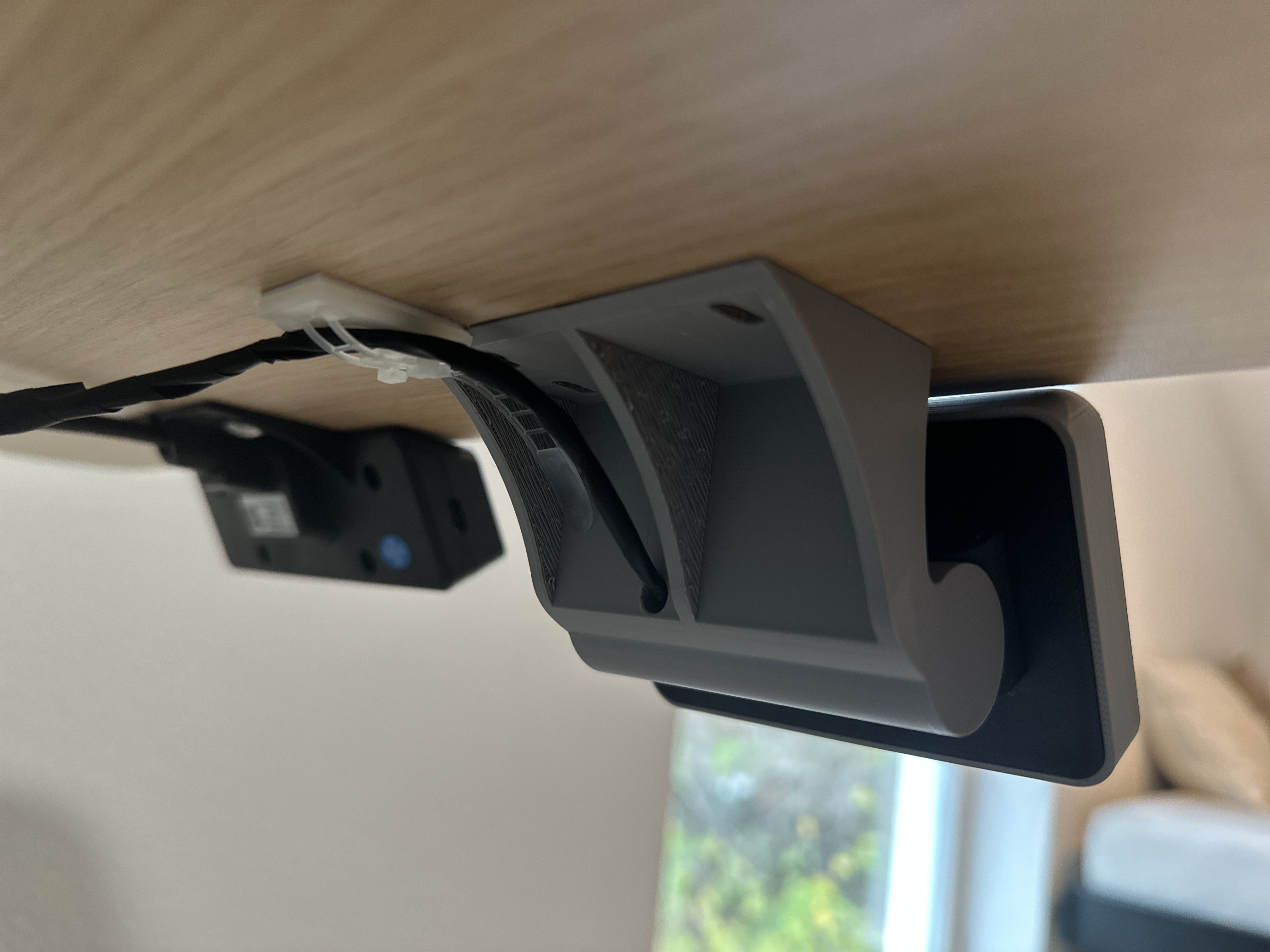

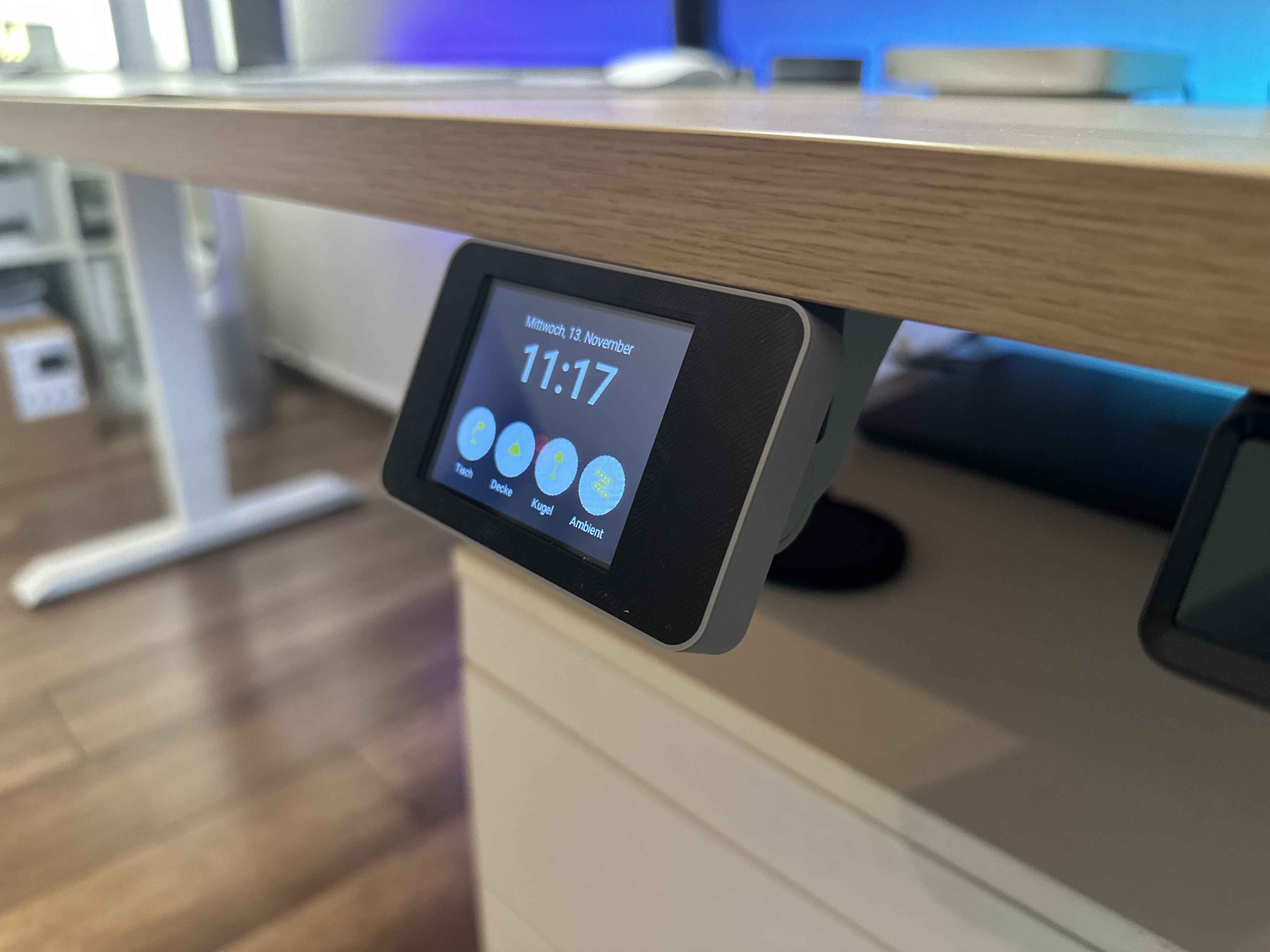

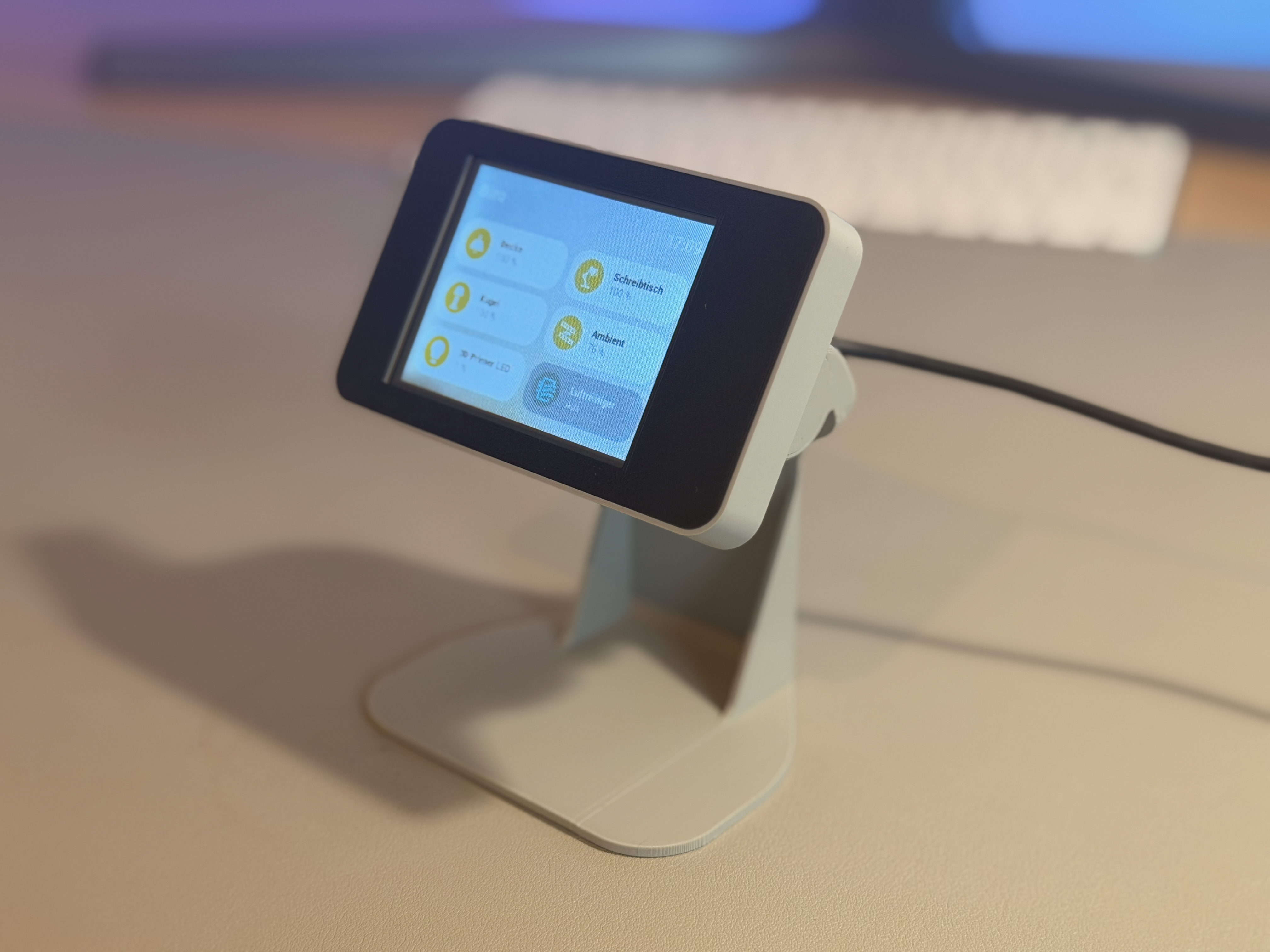

**四种安装方式**：桌面、桌下、墙面、嵌入式（兼容欧洲电气底盒）

**可调节视角**：±35°倾斜角度调节

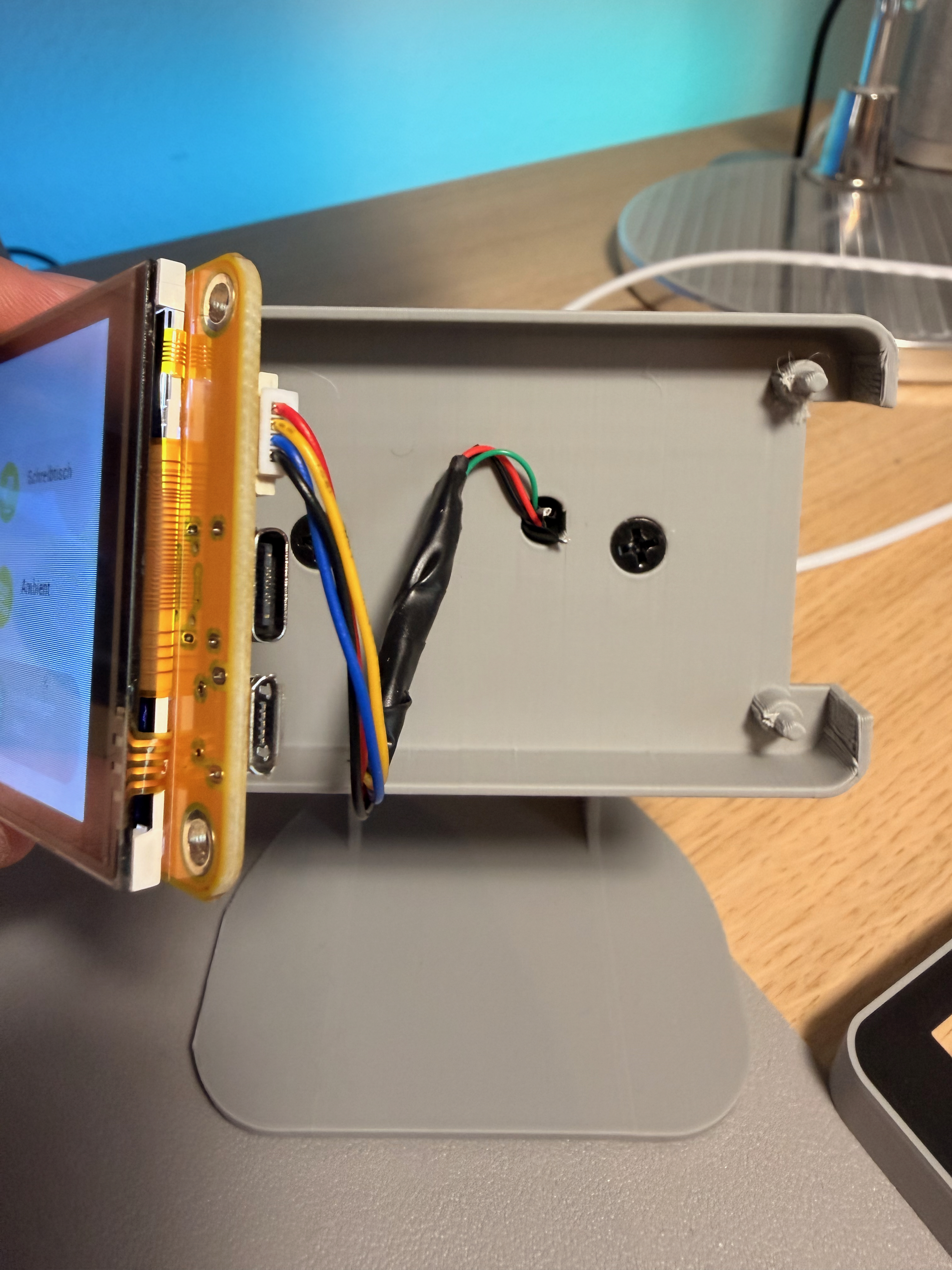

**隐藏线缆设计**：不使用侧面USB口，通过内置电源线实现紧凑安装

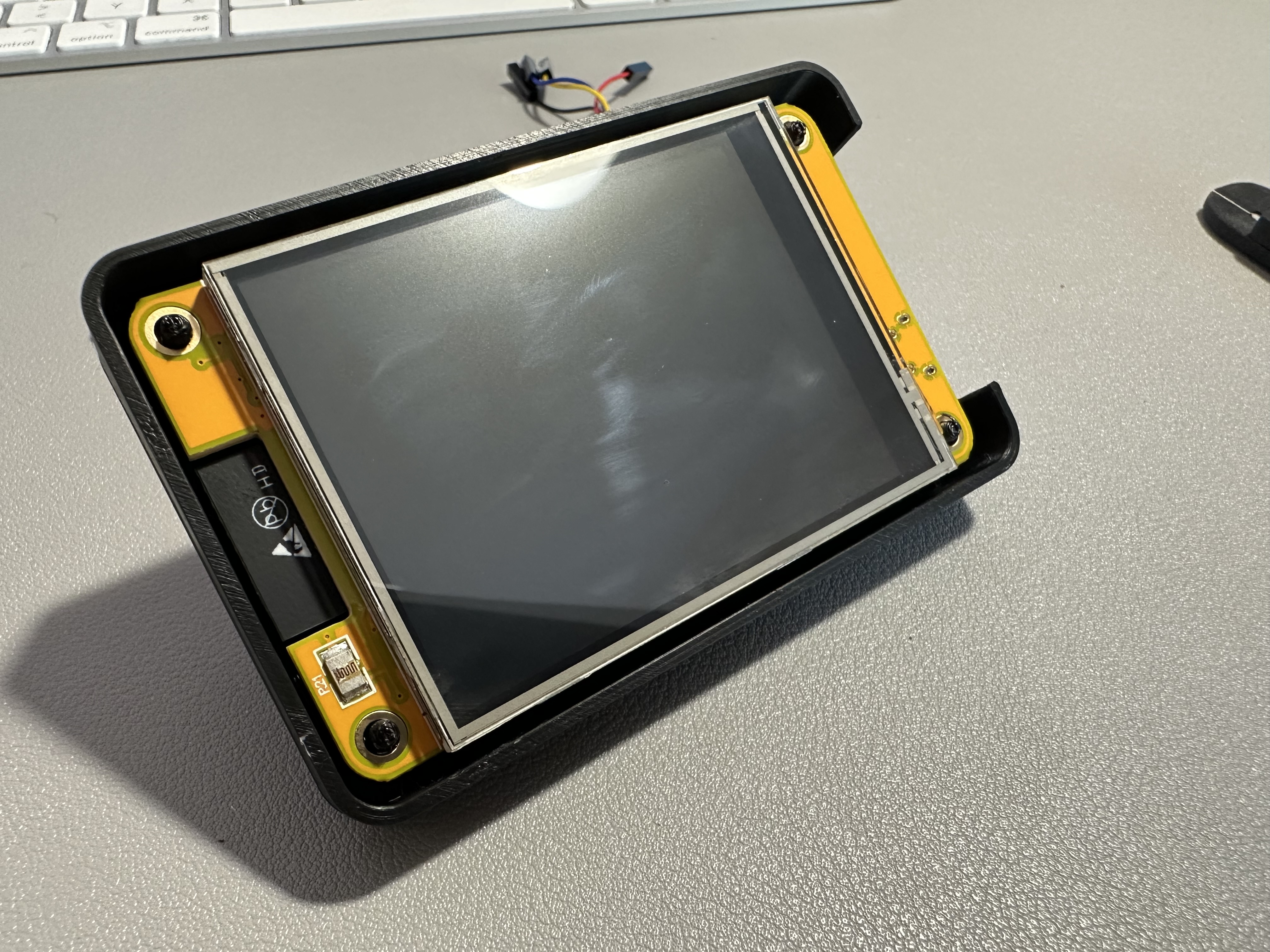

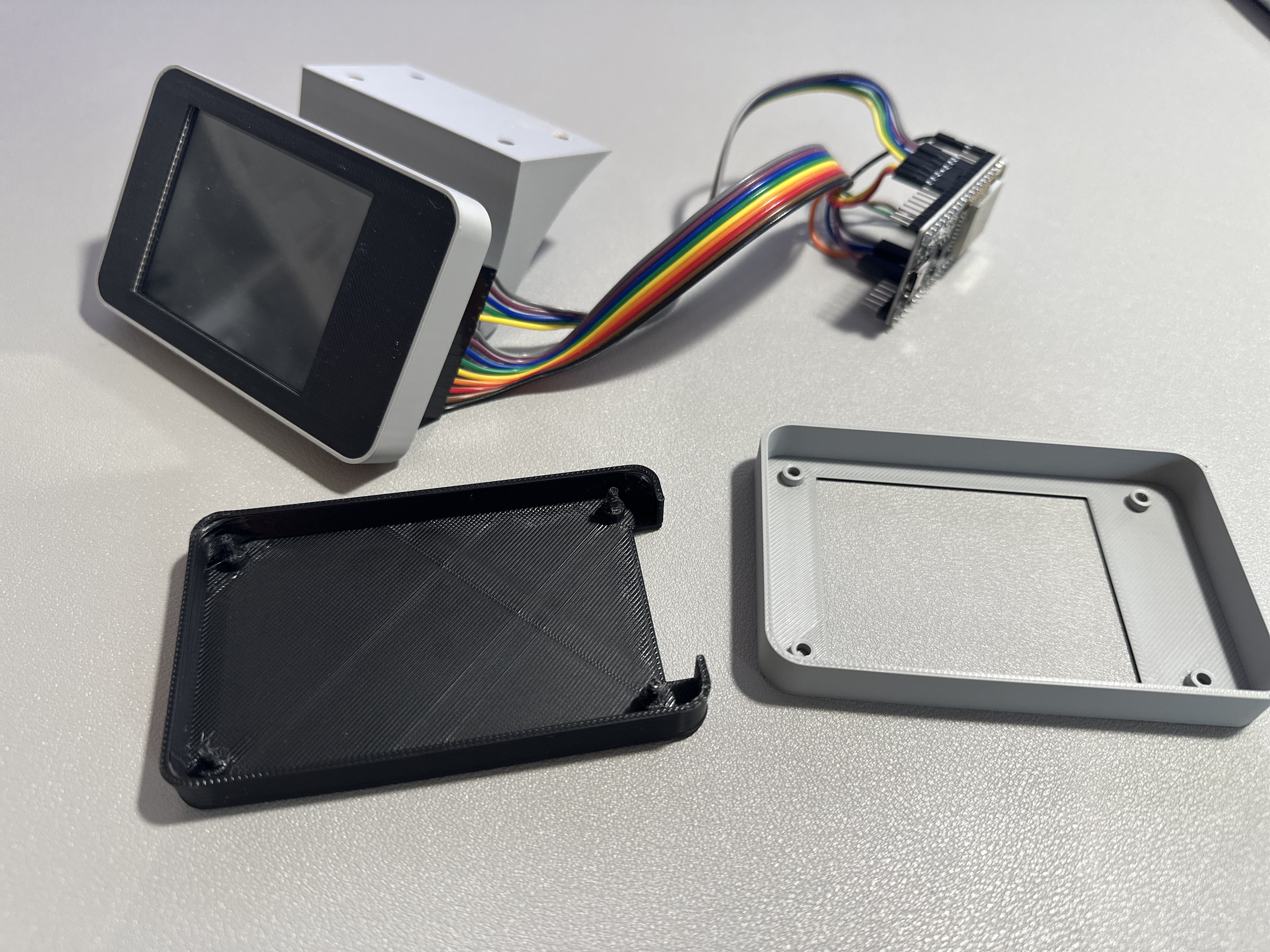

**支持两种硬件方案**：CYD一体板或独立ILI9341+ESP32接线方案

技术规格

主控芯片	ESP32-2432S028 (CYD) 或 ESP32 Wroom 32D
显示屏	2.8" ILI9341 彩色TFT触摸屏
触摸控制器	XPT2046
分辨率	320×240
通信协议	SPI
软件框架	ESPHome + LVGL
集成平台	Home Assistant
供电方式	5V USB（通过内置电源线）
外壳材料	3D打印（PLA/PETG等）
安装方式	桌面/桌下/墙面/嵌入式
视角调节	±35°

项目资源

GitHub仓库 ESPHome官网 Home Assistant官网 LVGL官网

搜索资源

百度必应搜狗 Google DuckDuckGo GitHub Gitee B站 YouTube 知乎小红书微信 CSDN Hackster Hackaday Printables Instructables OSHWHub

物料清单 (BOM)

物料名称	数量	参考价格	备注
ESP32-2432S028 (Cheap Yellow Display)	1	—	推荐方案，约$15
ESP32 Wroom 32D	1	—	独立接线方案，约$8
2.8" ILI9341	1	—	独立接线方案，约$8
M4 3.5×16 平头螺丝	2	—	连接外壳和底座
USB-A转接线	1	—	剪断后连接CYD电源线
3D打印耗材（PLA/PETG）	若干	—	打印外壳

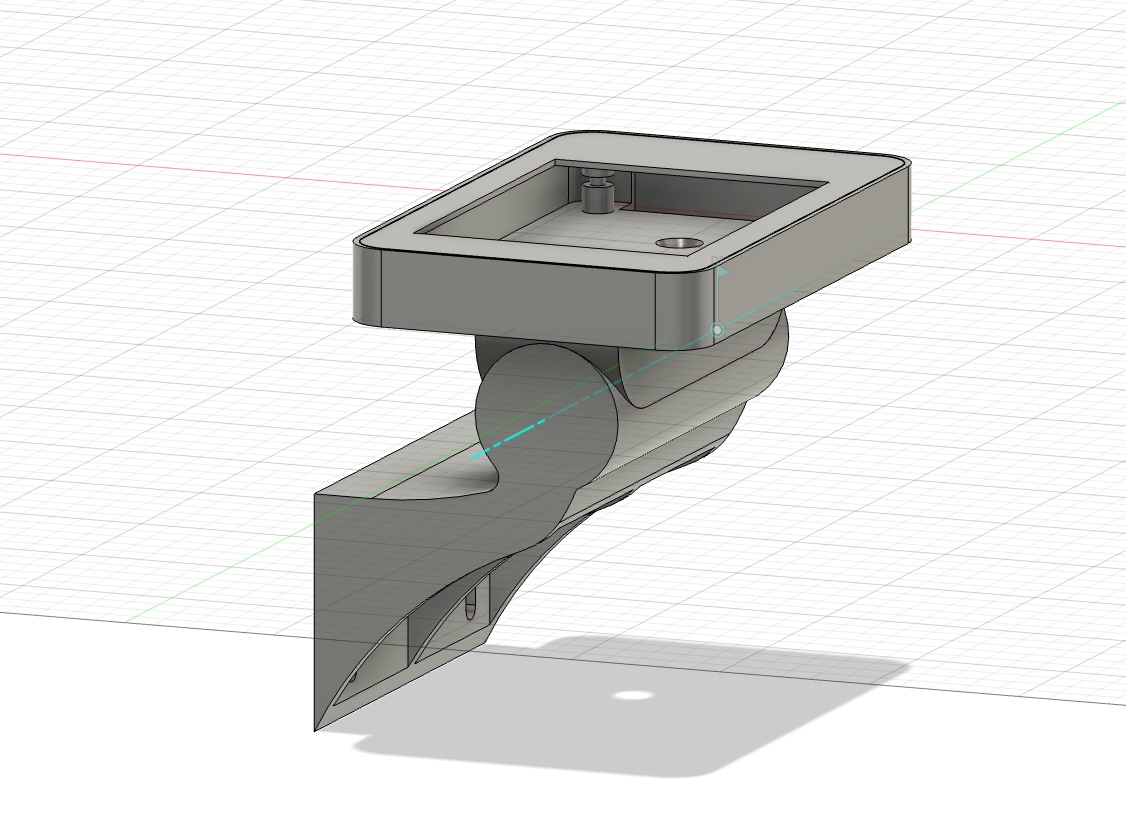

3D 模型

模型名称	文件名	文件
inner-body	`inner-body.stl`
locking-body	`locking-body.stl`
outer-body-wide	`outer-body-wide.stl`
outer-body	`outer-body.stl`

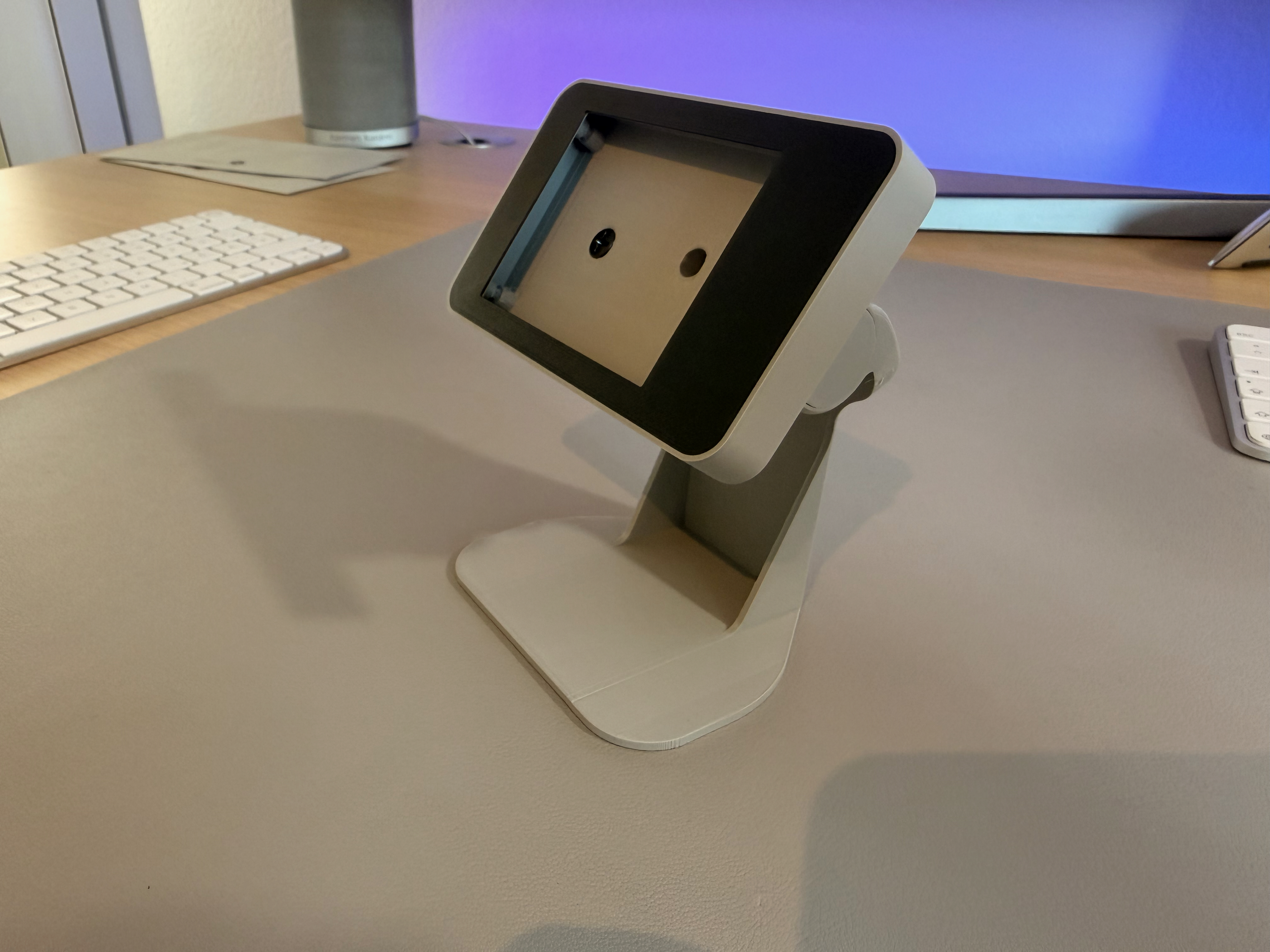

desk-mount	`desk-mount.stl`

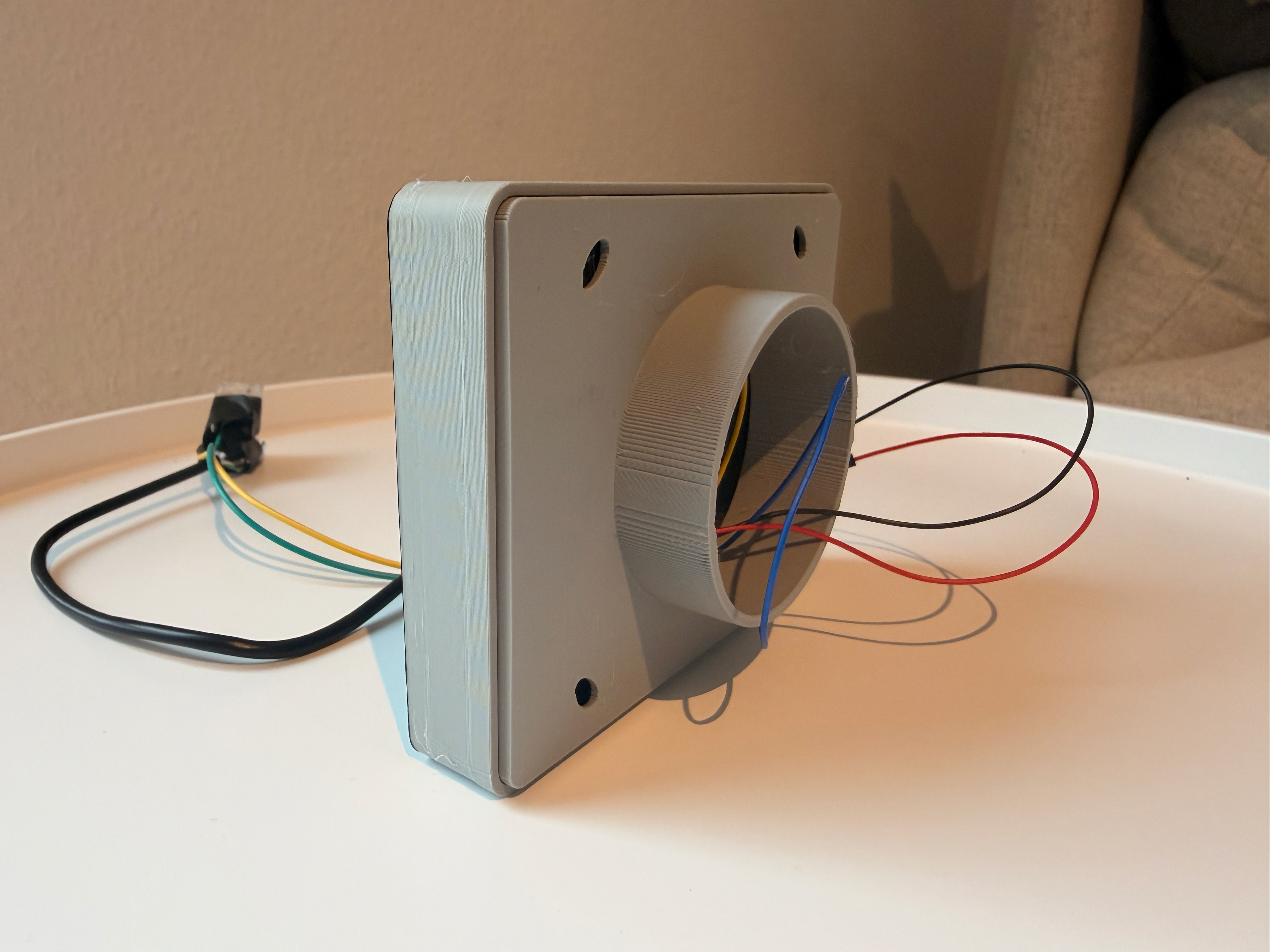

flush-mount-body	`flush-mount-body.stl`
under-desk-mount	`under-desk-mount.stl`
wall-mount-touch-display	`wall-mount-touch-display.stl`
inner-body	`inner-body.stl`
locking-body	`locking-body.stl`
outer-body	`outer-body.stl`
desk-mount	`desk-mount.stl`
under-desk-mount	`under-desk-mount.stl`
