An ESP32 and 2.9", 4.2" or 7.5" ePaper Display reads Weather Underground data via their API and then displays the weathe
ESP32-e-Paper-Weather-Display 是一个基于 ESP32 微控制器和电子墨水屏（e-Paper）的开源天气显示项目。它通过调用 OpenWeatherMap 的 API，将实时天气信息（如温度、湿度、天气状况等）以清晰、低功耗的方式呈现在屏幕上，非常适合打造一个桌面或墙挂式的信息面板。
标签
项目特点
支持三种尺寸的电子墨水屏（2.9寸、4.2寸、7.5寸），灵活适配不同显示需求
通过WiFi连接Weather Underground API，自动获取实时天气与预报数据
电子墨水屏超低功耗，刷新后不耗电，适合长期显示
支持深睡眠模式，可设置定时唤醒更新，实现电池供电长期运行

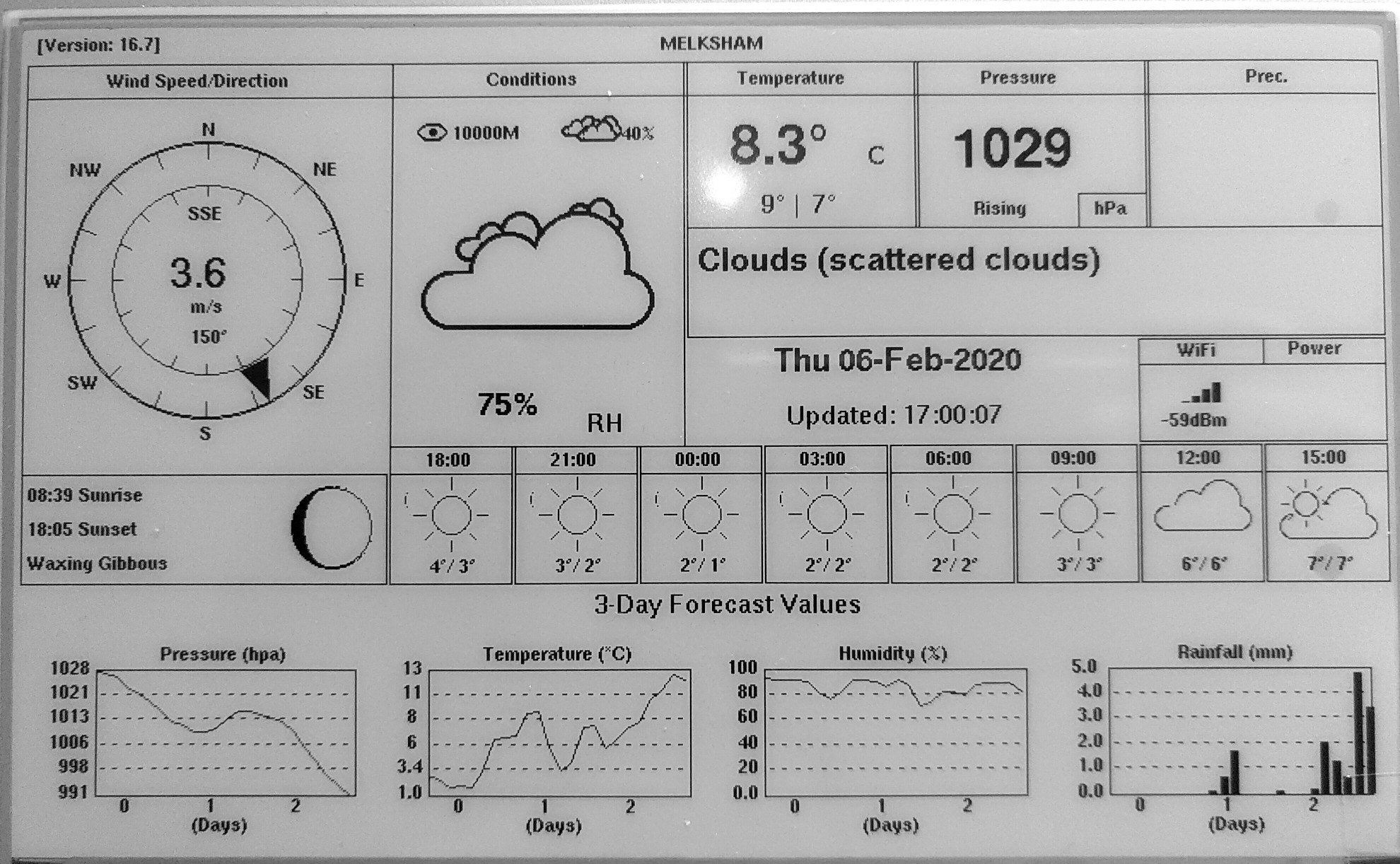

显示内容丰富，包括当前温度、湿度、气压、风速、风向、紫外线指数及未来几天预报
开源代码，易于二次修改和个性化定制
技术规格
| 主控芯片 | ESP32（双核240MHz，520KB SRAM） |
|---|---|
| 屏幕类型 | 电子墨水屏（ePaper / E-Ink） |
| 支持屏幕尺寸 | 2.9英寸（296×128）、4.2英寸（400×300）、7.5英寸（800×480） |

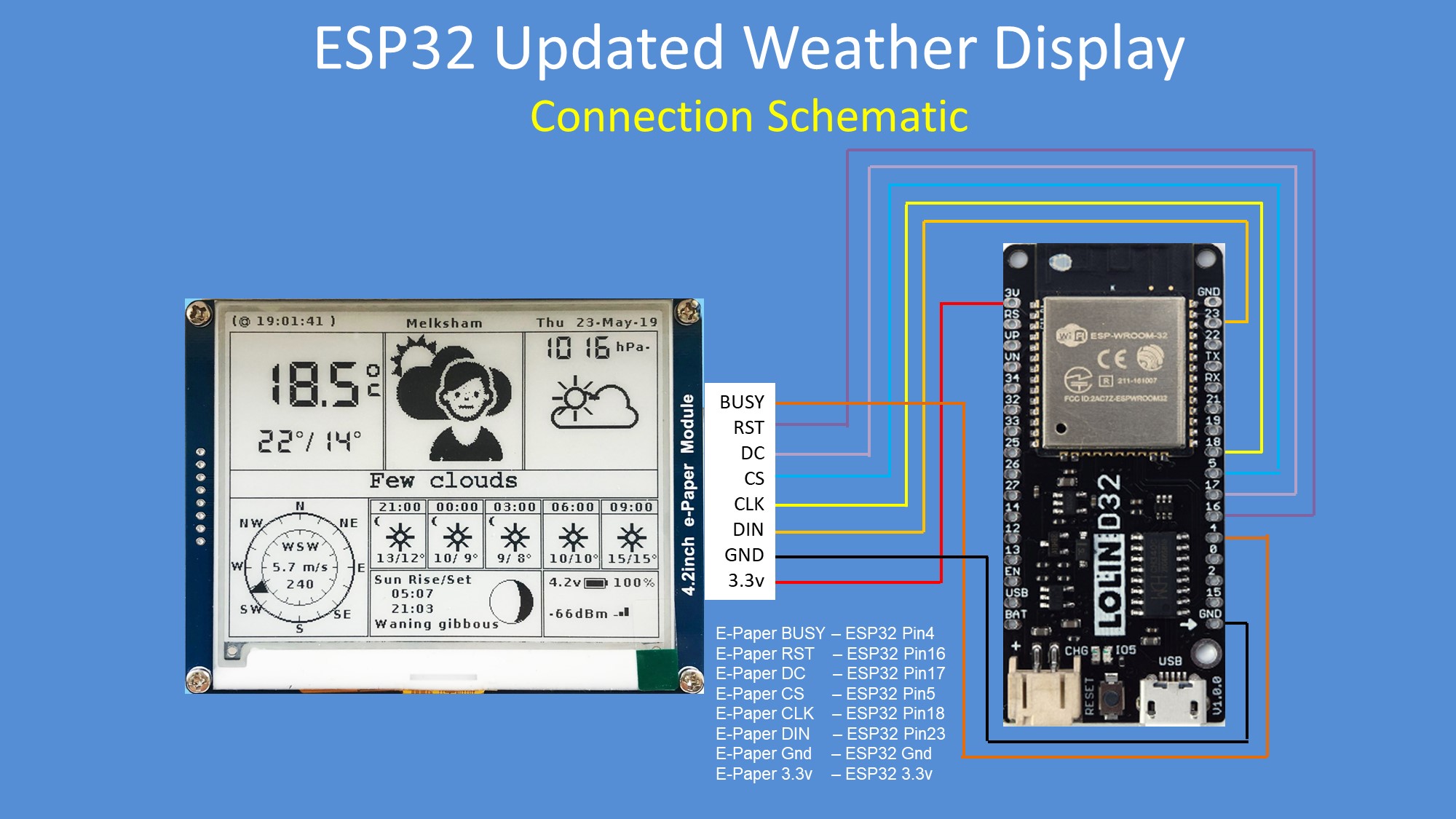

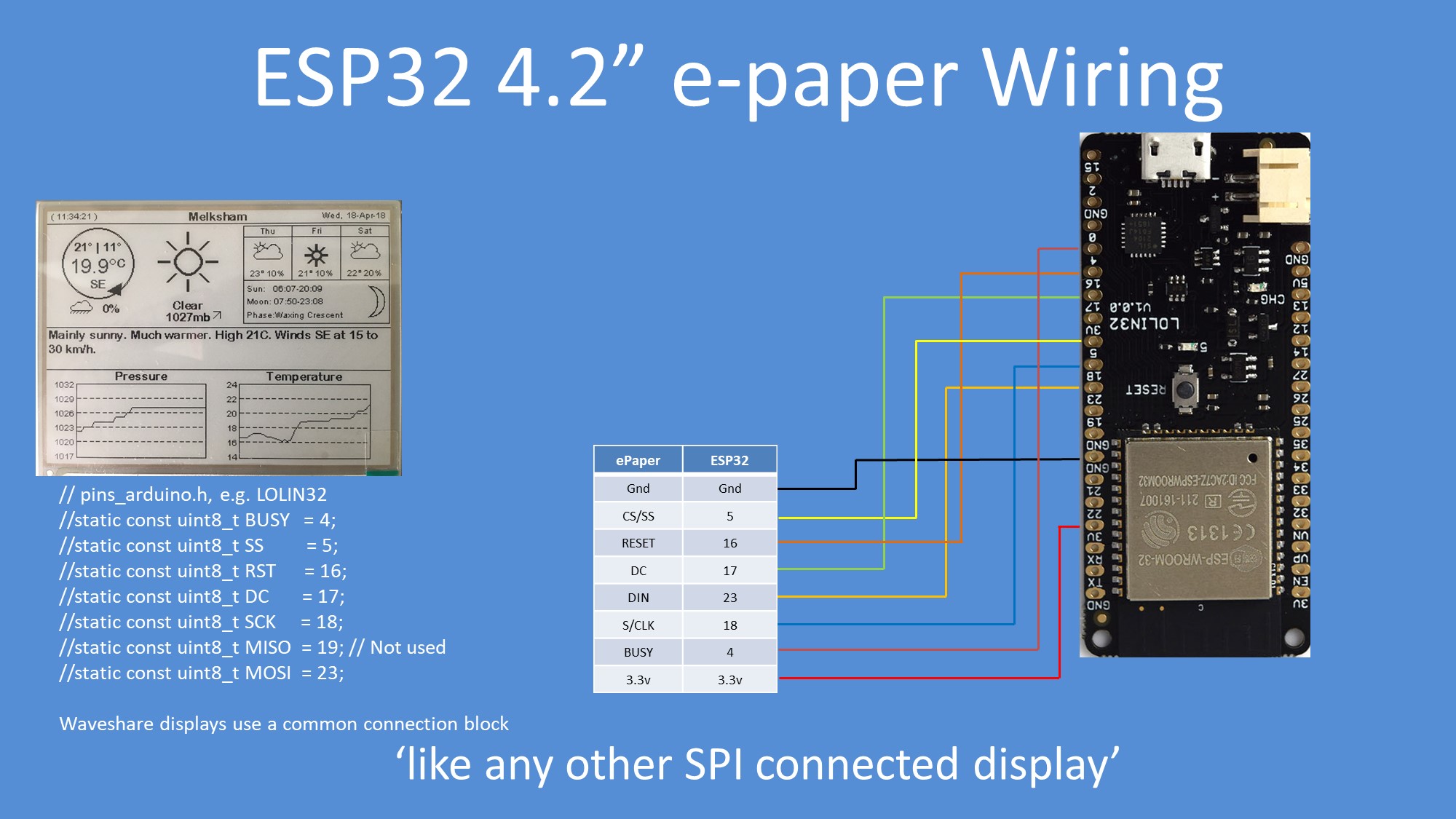

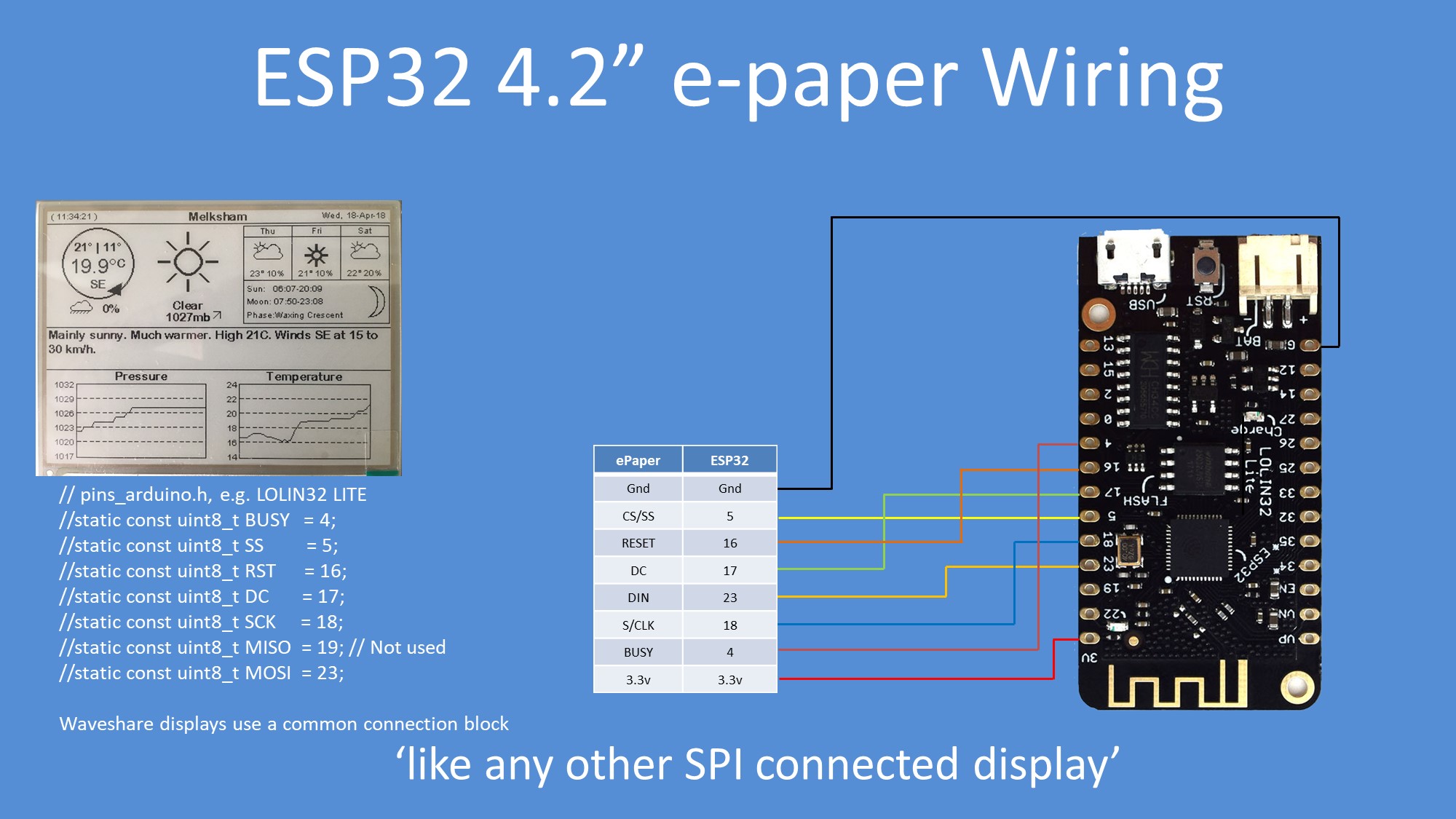

| 屏幕接口 | SPI |
| 无线连接 | WiFi 802.11 b/g/n |
| 数据来源 | Weather Underground API |
| 供电方式 | USB 5V 或 3.7V锂电池 |
| 功耗 | 工作时约80mA，深睡眠约10μA |
| 刷新时间 | 约2-5秒（视屏幕尺寸） |
| 工作温度 | -10°C ~ 60°C |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP32开发板（如NodeMCU-32S） | 1 | — | 推荐带USB接口的版本 |
| 2.9英寸电子墨水屏模块 | 1 | — | 或4.2英寸/7.5英寸，需对应代码 |
| 对应屏幕的驱动板（如DESPI-C02） | 1 | — | 部分屏幕集成驱动板 |
| 杜邦线（母对母） | 若干 | — | 用于连接ESP32与屏幕 |
| Micro USB数据线 | 1 | — | 供电及程序烧录 |
| 3.7V锂电池（如18650） | 1 | — | 用于电池供电模式 |
| 电池管理模块（如TP4056） | 1 | — | 锂电池充电保护 |
能力画像
**记忆与知识检索**：3/5 — 需要查阅Weather Underground API文档和电子墨水屏驱动库资料
**动手与操作**：3/5 — 涉及杜邦线连接或简单焊接，硬件组装难度中等
**编程与算法**：3/5 — 需要理解Arduino编程、JSON解析和WiFi连接逻辑
**设计与建模**：1/5 — 项目不涉及3D建模或外壳设计，但可自行扩展
**实验与调试**：4/5 — 需要调试API返回数据格式、屏幕刷新时序和功耗优化
**协作与分享**：2/5 — 主要为个人项目，可提交Issue或Pull Request参与改进
**学习与研究**：4/5 — 适合学习ESP32低功耗模式、电子墨水屏驱动和物联网数据获取
**系统集成**：3/5 — 需要将WiFi、API、屏幕显示和电源管理整合为一个完整系统

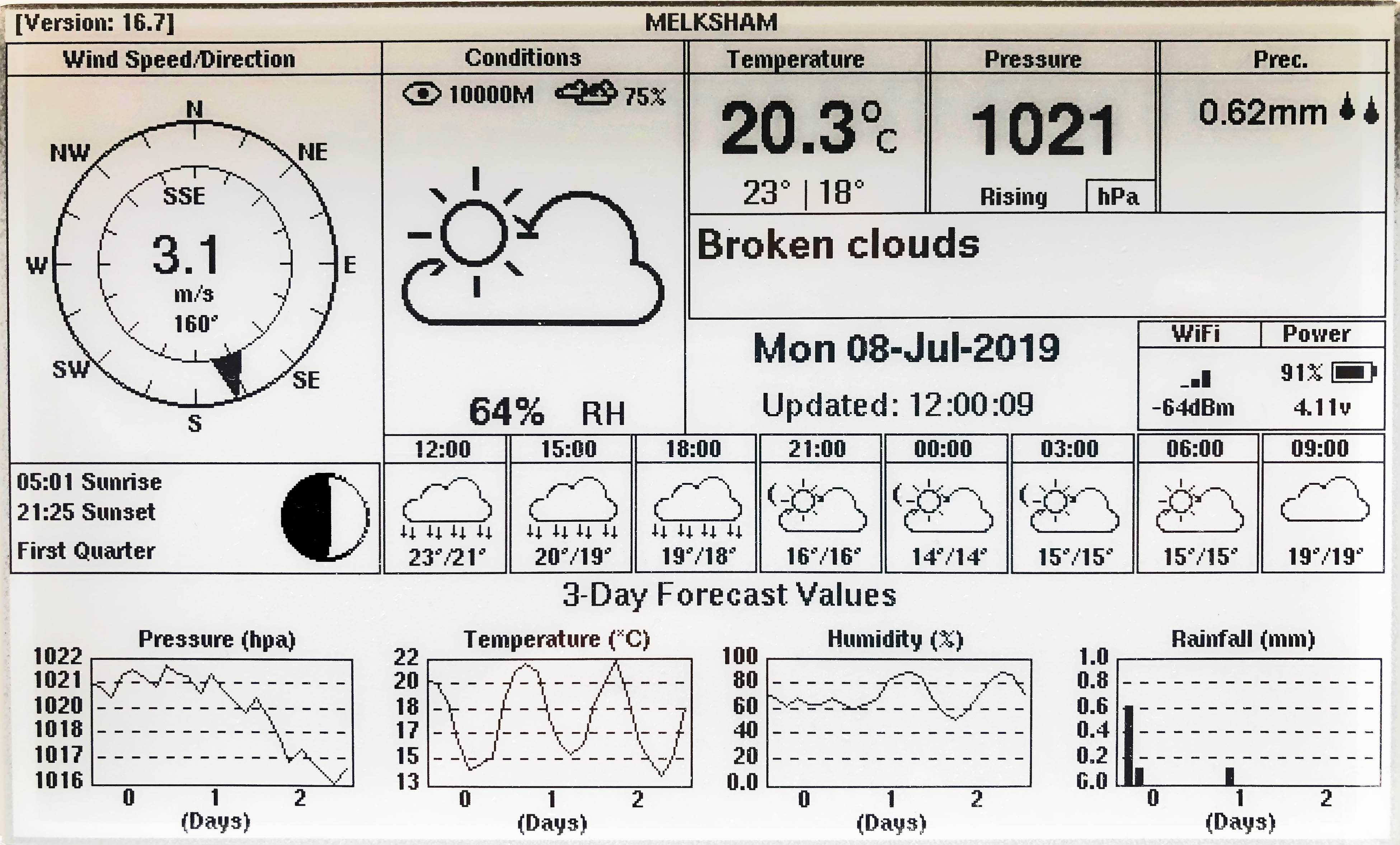

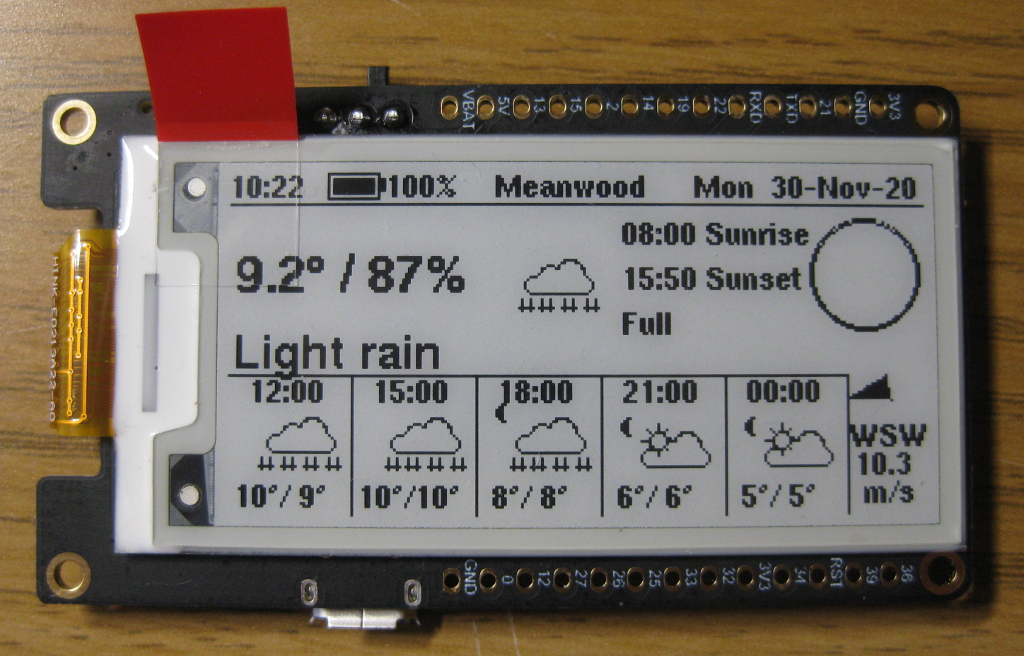

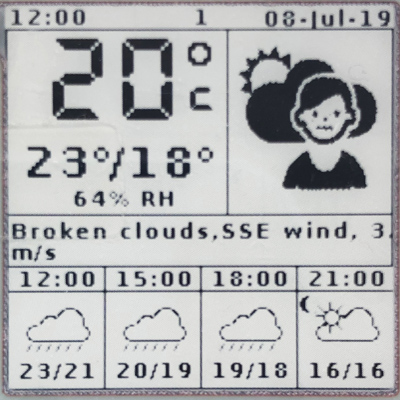

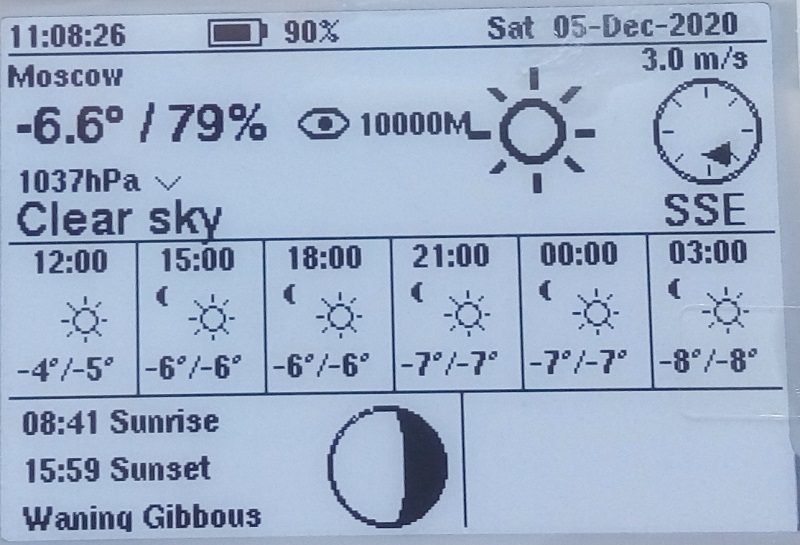

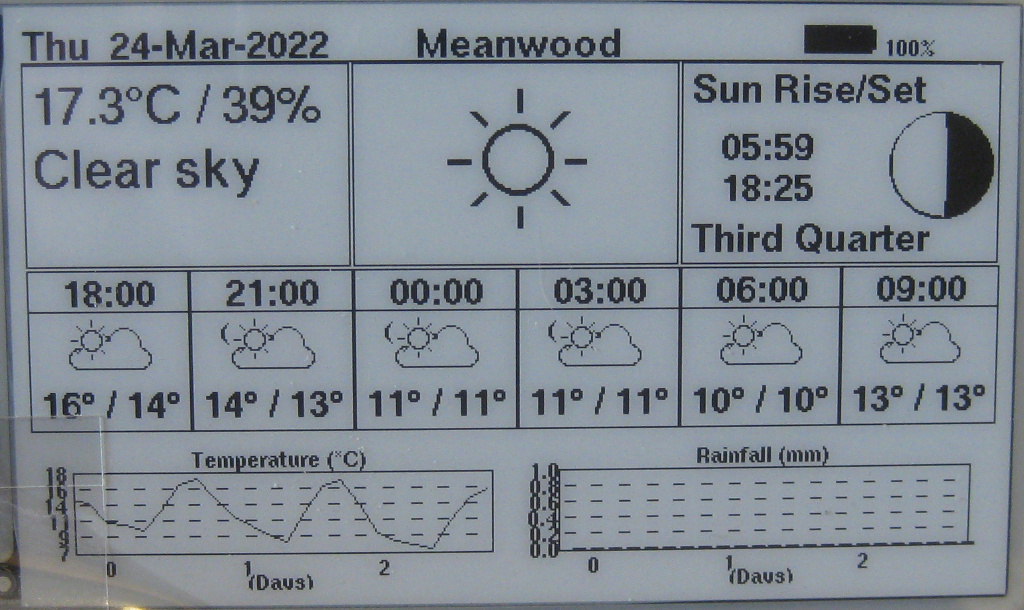

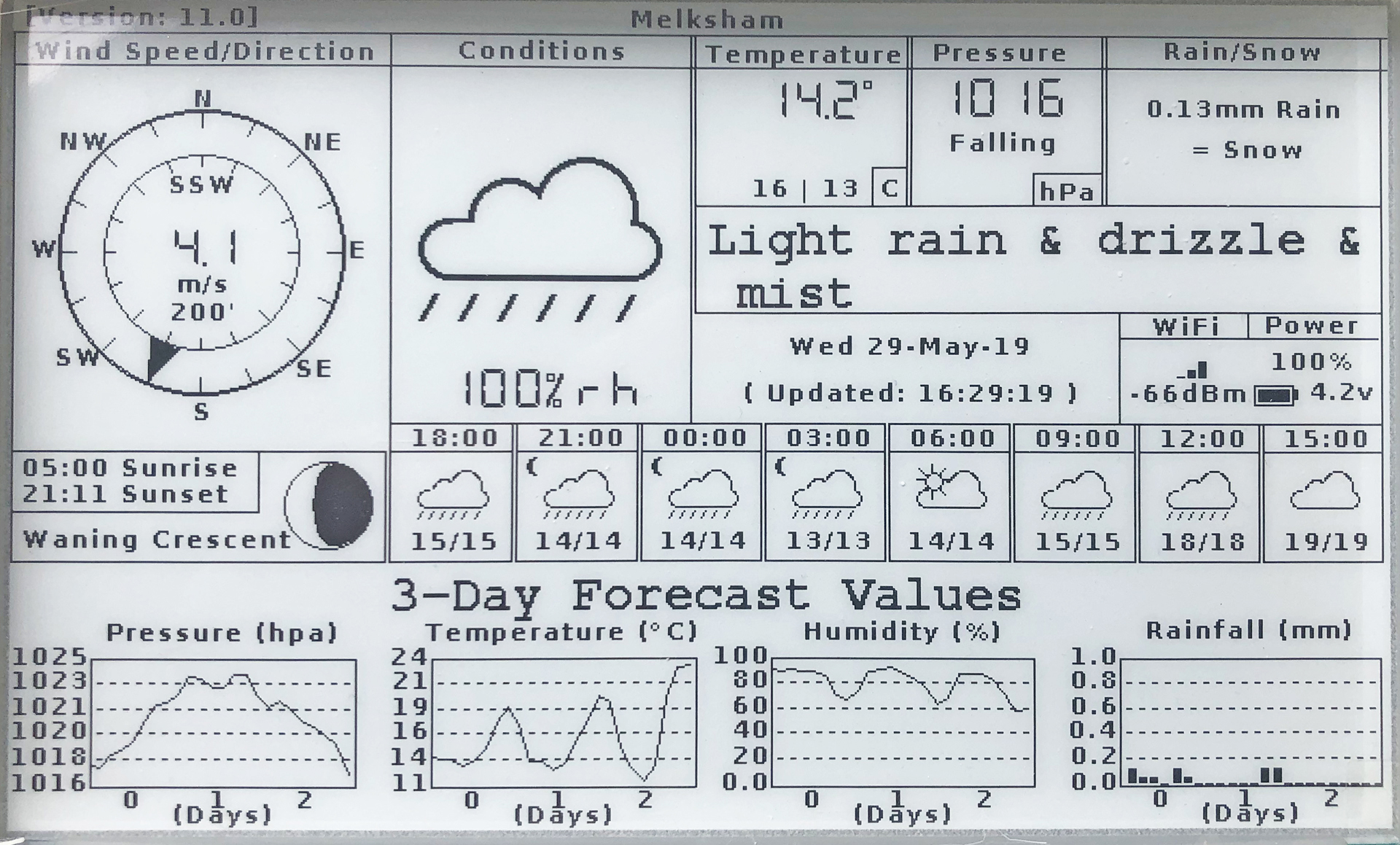

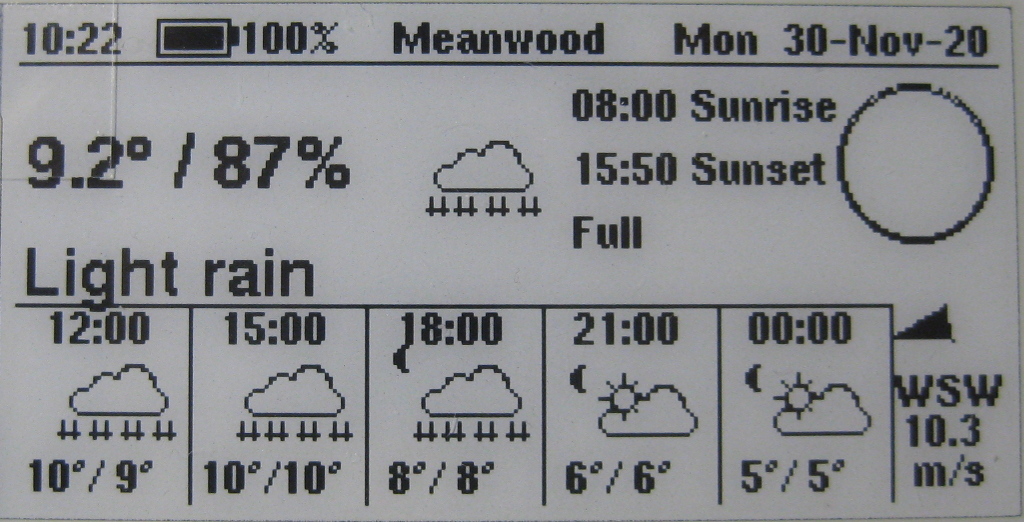

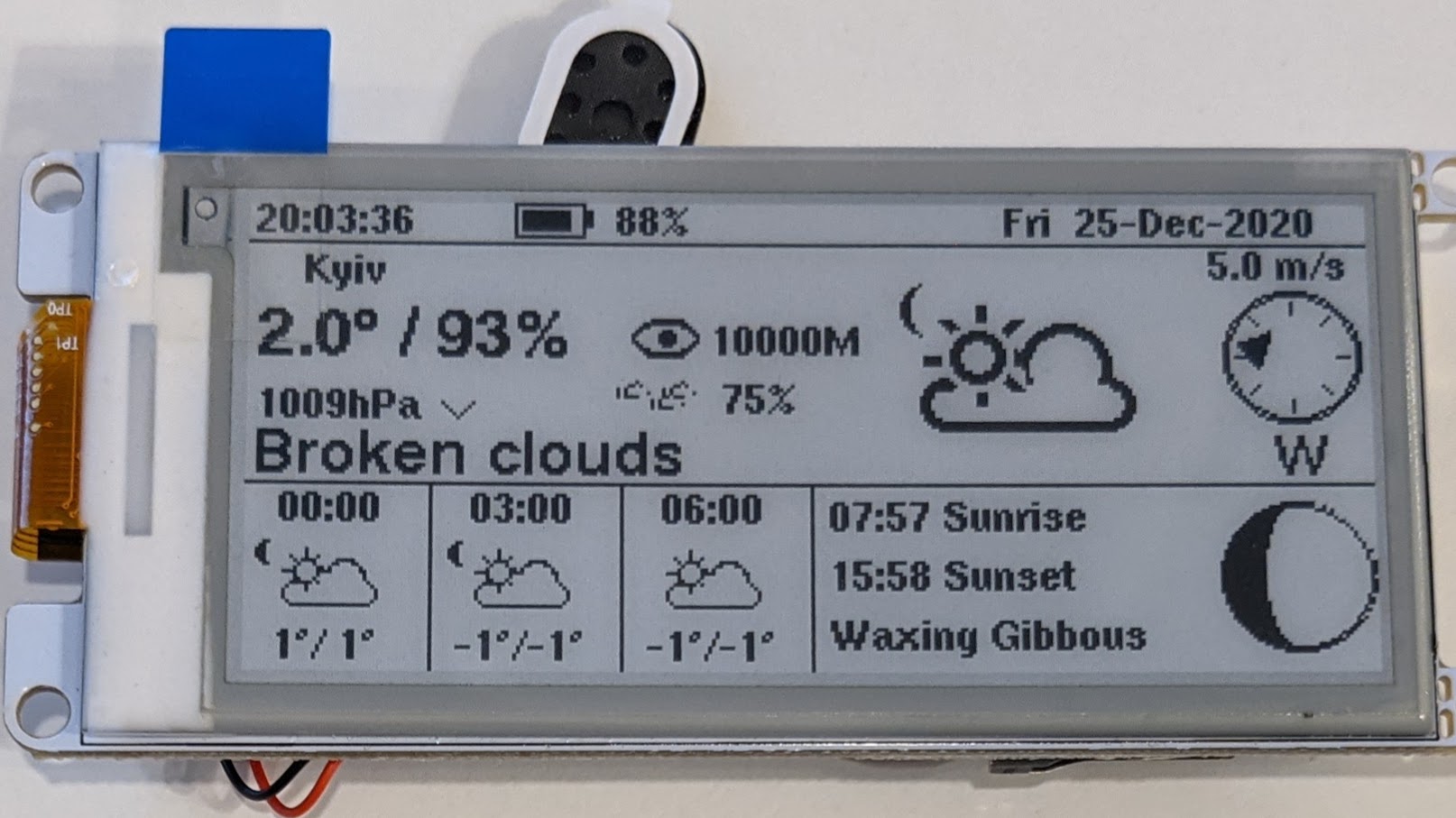

项目图库
所需技能
基础的Arduino或C/C++编程能力
了解ESP32开发环境搭建
能够使用杜邦线进行电路连接
理解JSON数据格式和API调用
基本的电子电路知识（电压、电流、功耗）
能够阅读英文技术文档（API文档和库说明）
适用场景
桌面天气信息屏，随时查看实时天气和预报
智能家居信息面板，显示室内外温湿度
低功耗物联网显示终端，适合电池供电场景
学习ESP32低功耗模式和电子墨水屏驱动的入门项目
创客空间或学校物联网课程的教学案例
个性化礼物或桌面装饰，兼具实用与美观
