Arduino CNC Shield NEMA17步进电机测试教程
arduino-cnc-shield-nema17-test
步进电机驱动板
3/5
🧩 软硬件结合
已发布
项目简介
NEMA17步进电机在Arduino UNO+CNC Shield V3+A4988上测试，AccelStepper实现平滑加速。
这是一个面向硬件创客和机器人爱好者的完整教程项目，专注于指导用户如何将NEMA17步进电机与Arduino UNO、CNC Shield V3扩展板及A4988驱动模块正确连接并驱动运行。项目核心解决了初学者在搭建CNC或3D打印机运动系统时常见的接线混乱、电流设置不当、电机抖动失步等问题，提供了一套从硬件选型到软件调试的标准化操作流程。
项目特点
完整的硬件清单和接线指南，包含Plusivo NEMA17电机的线圈配对方法
详细的Vref（电机电流）调节步骤，确保安全运行
微步模式（1/16步）配置说明，实现安静平滑的运动
使用AccelStepper库实现基于数学计算的平滑加速曲线
包含启动检查清单和常见故障排除表
提供转速计算公式和示例参数
技术规格
| 主控板 | Arduino UNO（原装或CH340克隆版） |
|---|---|
| 扩展板 | CNC Shield V3（Protoneer或Keyestudio/Zyltech克隆版） |
| 驱动器 | A4988 或 HR4988（支持1/32微步的改进克隆版） |
| 电机 | NEMA17，Plusivo 1.5A/线圈，1.8°/步 |
| 电源 | 12-24V DC，最小2A |
| 微步模式 | 1/16步（推荐，安静平滑） |
| 最大速度 | 8000微步/秒（约150 RPM，1/16步） |
| 加速度 | 3000微步/秒² |
| 驱动电压限制 | 最大24V（A4988带克隆电容） |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Arduino UNO | 1 | — | 原装或CH340克隆版 |
| CNC Shield V3 | 1 | — | Protoneer或兼容克隆版 |
| A4988 步进电机驱动器 | 1 | — | 或HR4988 |
| NEMA17 步进电机（Plusivo） | 1 | — | 1.5A/线圈，1.8°/步 |
| DC电源适配器 12-24V 2A | 1 | — | 建议21V测试 |
| 万用表 | 1 | — | 用于设置Vref |
| 散热片 | 1 | — | 用于A4988驱动器 |
| 微步跳线帽 | 3 | — | 用于设置微步模式 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
⚪ 数理与计算: 2/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 1/5
⚪ 创造与创新: 1/5

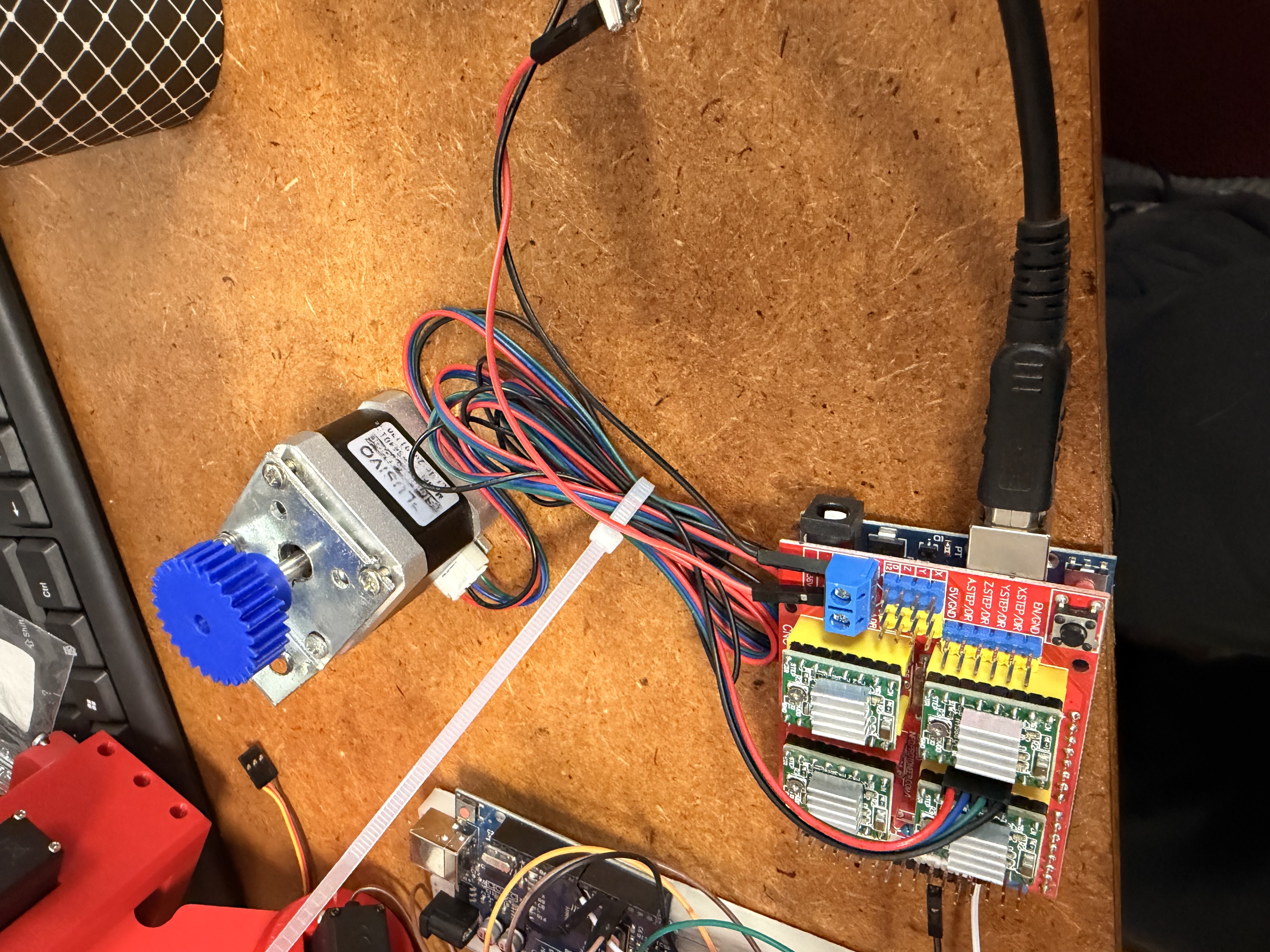

项目图库
所需技能
🔧 **动手能力**：需要基本的电子元件连接能力，包括面包板或端子接线、使用万用表测量电压和连续性、调节电位器。
💻 **编程能力**：需要基本的Arduino IDE使用能力，包括安装库、编译和上传代码。代码本身已提供，无需编写。
⚡ **电子电路**：需要理解步进电机线圈配对、驱动器Vref设置、电源电压与电流的基本概念。
适用场景
学习步进电机驱动原理和Arduino控制
为CNC雕刻机、3D打印机或机器人项目搭建运动控制基础
测试和验证NEMA17电机与A4988驱动器的配合
作为更复杂运动控制项目（如CNC、激光雕刻机）的入门教程
