IoT based application using Arduino board to interface D.C. Motor and Servo Motor together with Motor Driver Shield
Interface_Motor_Driver_Shild_Arduino_Uno
机器人电机驱动板
⭐⭐⭐☆☆ (3/5)
🧩 软硬件结合
已发布
项目简介
基于Arduino的IoT应用，通过电机驱动板控制直流电机和伺服电机。
IoT based application using Arduino board to interface D.C. Motor and Servo Motor together with Motor Driver Shield
项目特点
同时支持直流电机和舵机两种电机类型
使用电机驱动扩展板，接线方便，减少面包板跳线
基于Arduino Uno平台，代码和电路简单易懂
适合物联网（IoT）应用场景的入门学习
开源硬件项目，所有资料在GitHub上可获取
技术规格
| 主控板 | Arduino Uno R3 |
|---|---|
| 电机驱动板 | L293D Motor Driver Shield 或兼容型号 |
| 直流电机 | 5V~12V 直流电机（建议额定电压6V） |
| 舵机 | 标准5V舵机（如SG90或MG995） |
| 供电方式 | Arduino USB供电或外部7-12V电源 |
| 驱动电流 | 每通道最大600mA（L293D） |
| 逻辑电压 | 5V |
| 控制接口 | 数字I/O引脚（PWM兼容） |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Arduino Uno R3 | 1 | — | 或兼容开发板 |
| L293D Motor Driver Shield | 1 | — | 电机驱动扩展板 |
| 直流电机 | 1 | — | 5-12V，建议带减速箱 |
| 舵机 | 1 | — | 标准5V舵机，如SG90 |
| USB数据线 | 1 | — | 用于供电和程序上传 |
| 杜邦线（公对母） | 若干 | — | 连接电机和舵机 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| Arduino IDE | 编写和上传代码 | ✅ 是 |
| USB数据线 | 连接Arduino到电脑 | ✅ 是 |
| 螺丝刀 | 固定电机或舵机支架 | ▢ 推荐 |
| 万用表 | 检测电压和连接 | ▢ 推荐 |
能力画像
**记忆与知识检索**：2/5 — 项目资料较少，需要自行搜索电机驱动和Arduino基础知识
**动手与操作**：4/5 — 需要插接扩展板、连接电机和舵机，涉及基本硬件组装
**编程与算法**：3/5 — 需要编写Arduino代码控制PWM和舵机角度，逻辑简单
**设计与建模**：1/5 — 项目不涉及3D建模或电路板设计
**实验与调试**：3/5 — 需要调试电机转向、舵机角度和供电稳定性
**协作与分享**：1/5 — 单人项目，无协作要求
**学习与研究**：3/5 — 适合学习电机驱动原理和Arduino控制基础
**系统集成**：2/5 — 集成直流电机和舵机两种设备，但系统规模小

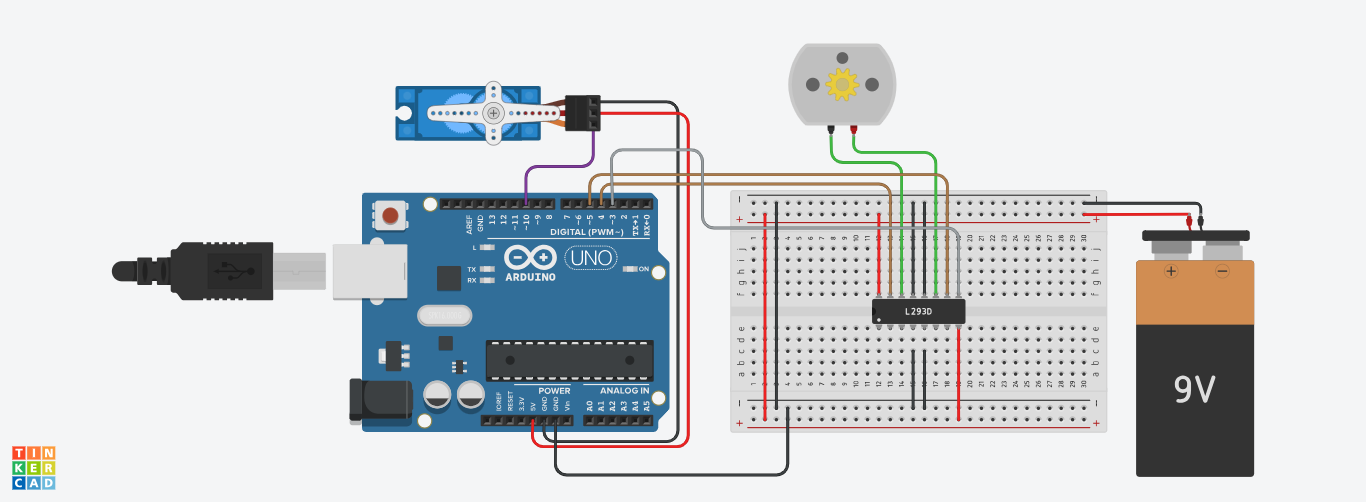

项目图库
所需技能
基础的Arduino编程（setup/loop、数字输出、PWM）
了解直流电机和舵机的基本工作原理
能够使用Arduino IDE上传代码
会使用杜邦线进行简单电路连接
基本的电子电路知识（电压、电流、接地）
适用场景
Arduino入门学习者的电机控制实践
机器人小车或简单机械臂的电机驱动原型
物联网课程中关于执行器控制的实验项目
创客空间或学校社团的硬件DIY活动
需要同时控制直流电机和舵机的简易自动化装置
