Estlcam 数控机床扩展板
EstlcamShield
步进电机驱动板
⭐⭐⭐☆☆ (3/5)
🧩 软硬件结合
已发布
项目简介
Estlcam CNC Shield 用于 Arduino Mega 2560 和 DRV8825 步进驱动。
EstlcamShield 是一个免费且开源的PCB扩展板设计，专为配合Estlcam软件和Arduino Mega 2560主板使用而打造。该项目旨在为CNC（数控机床）爱好者提供一种低成本、高集成度的硬件解决方案，尤其针对MPCNC（Mostly Printed CNC）这类开源3D打印CNC机器进行了优化设计。
项目特点
完全开源，基于 CC BY-SA 4.0 许可发布
专为 Estlcam 软件优化，提供完整的引脚兼容性
支持 DRV8825 步进电机驱动板，可驱动 3 轴 CNC
提供跳线帽用于微步进设置，灵活控制步进精度
兼容 Arduino Mega 2560，易于编程和调试
提供 Gerber 文件，可自行打样或蚀刻 PCB
技术规格
| 主控板 | |
|---|---|
| 步进驱动 | |
| 电容 | |
| 接线端子 | |
| 微步进设置 | |
| 排针类型 | |
| 软件兼容 | |
| 目标设备 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Arduino Mega 2560 | 1 | — | 必备 |
| DRV8825 步进电机驱动板 | 3 | — | 每轴一个 |
| 35V 100uF 插件电容 | 3 | — | 用于电源滤波 |
| KF301-2P 或类似 | 1 | — | 电源输入 |
| 2.54mm 跳线帽 | 0-9 | — | 用于微步进设置 |
| 2.54mm 长排母 | 若干 | — | 8 针规格 |
| 2.54mm 排针 | 若干 | — | 常规规格 |
| 定制 PCB | 1 | — | 可自行打样或蚀刻 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 焊台 | 焊接电子元件到 PCB | ✅ 是 |
| 万用表 | 检查焊接和电路连接 | ▢ 推荐 |
| 计算机 | 安装 Estlcam 软件并烧录 Arduino | ✅ 是 |
| USB 线 | 连接 Arduino 到计算机 | ✅ 是 |
| 钳子/剪线钳 | 处理引脚和线材 | ▢ 推荐 |
能力画像
记忆与知识检索
逻辑推演
表达与交流
感知与观察
数理与计算
动手与操作
狂热与坚持
创造与创新

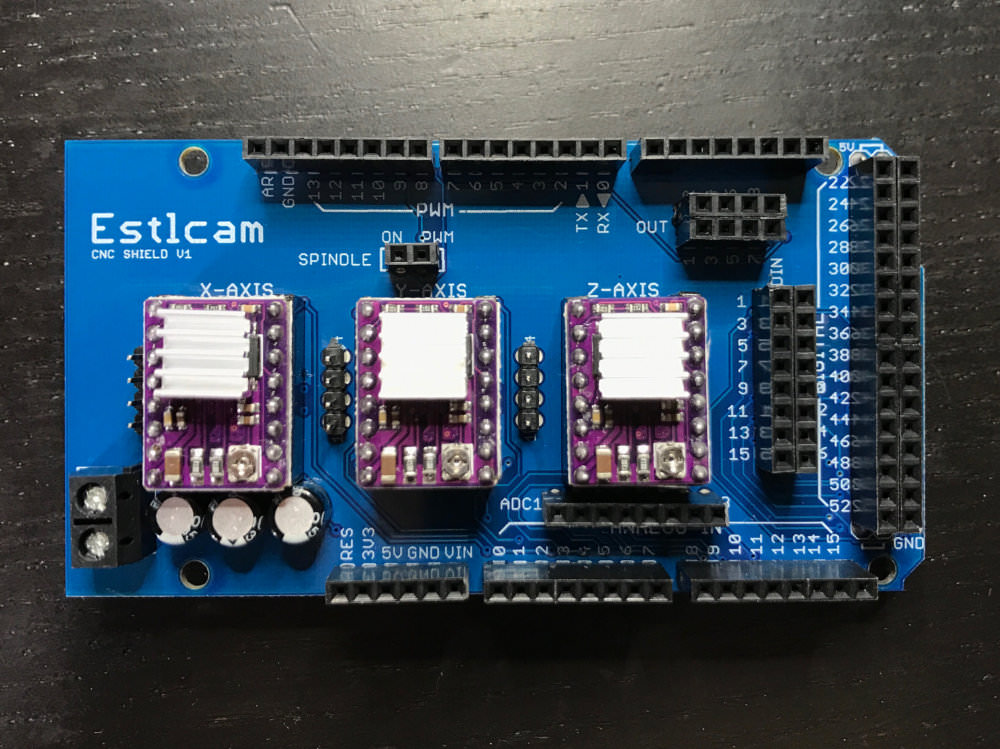

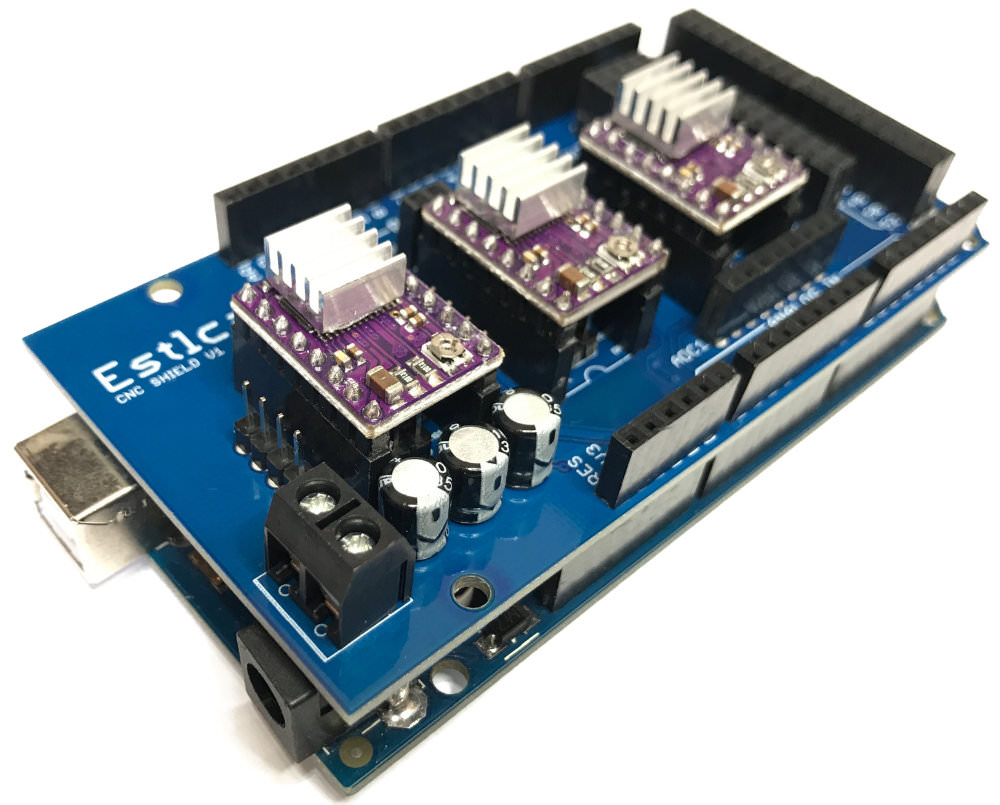

项目图库
所需技能
🔧 **动手能力**：需要焊接插件元件到 PCB，处理排针排母，组装扩展板
💻 **编程能力**：需要了解 Arduino 烧录流程，使用 Estlcam 软件配置和烧录固件
⚡ **电子电路**：需要理解步进电机驱动原理，电容滤波作用，以及微步进设置
适用场景
搭建低成本 DIY CNC 数控机床控制系统
配合 MPCNC 或其他 3 轴 CNC 使用
学习步进电机驱动和 Arduino 扩展板设计
作为 Estlcam 软件的硬件接口，实现自动化加工
