项目简介
FilMBot：基于电磁驱动与柔性薄膜的高速软体并联微操作机器人。
FilMBot是一个基于电磁驱动的开源微操纵器项目，全称为Film-based ElectroMagnetic driven Robot。它最突出的特点是实现了低成本、高精度的微操纵能力——整套系统的硬件成本仅约100欧元，却能达到亚10微米的定位精度和快速响应，这得益于其创新的软薄膜运动结构与电磁驱动方案的结合。
项目特点
**高精度**：基于电磁驱动和柔性薄膜结构，实现亚10微米级的运动精度。
**低成本**：总物料成本约100欧元，所有零件均易于全球采购。
**开源与DIY友好**：提供完整的3D模型、切割图案、电路图和固件，支持用户自行复制和定制。
**双控制模式**：支持摇杆遥操作和PC串口命令控制两种模式。
**模块化固件**：基于Arduino Mega 2560，固件采用模块化设计，易于扩展和维护。
**基础工具即可制作**：无需CNC或洁净室，仅需3D打印机、激光切割机（或手工切割）等基础工具。
技术规格
| 运动精度 | 亚10微米 (sub-10 μm) |
|---|---|
| 控制频率 | 最大1 kHz（默认100 Hz） |
| 驱动方式 | 电磁驱动（电磁线圈 + 永磁体） |
| 结构类型 | 软体并联机构（柔性薄膜基） |
| 微控制器 | Arduino Mega 2560 或兼容ATmega2560板 |
| 电机驱动 | TB6612FNG 双通道电机驱动器 |
| 电源输入 | 12V DC，带降压转换器（至5V, 3.3V等） |
| 人机接口 | 摇杆 + 按钮，可选LCD和传感器（电流、温度） |
| 通信接口 | UART（串口） |
| 控制算法 | PID电流控制 |
| 总成本 | 约€100（约¥800） |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Arduino Mega 2560 或兼容板 | 1 | — | 主控制器 |
| TB6612FNG 双通道电机驱动器 | 1 | — | 线圈驱动 |
| 12V DC电源 | 1 | — | 主电源输入 |
| 降压转换器（12V→5V, 3.3V） | 若干 | — | 为不同电路供电 |
| 摇杆模块 | 1 | — | 遥操作输入 |
| 按钮 | 若干 | — | 控制输入 |
| LCD显示屏（可选） | 1 | — | 显示状态信息 |
| 电流传感器（可选） | 1 | — | 监测线圈电流 |
| 温度传感器（可选） | 1 | — | 监测温度 |
| 永磁体 | 若干 | — | 运动执行元件 |
| 柔性薄膜（用于激光切割或手工切割） | 1 | — | 运动结构主体 |
| 3D打印结构件 | 1套 | — | 外壳和支架 |
| PCB板（定制或面包板） | 1 | — | 电路连接 |
| 连接线、排针、电阻电容等 | 若干 | — | 辅助电子元件 |

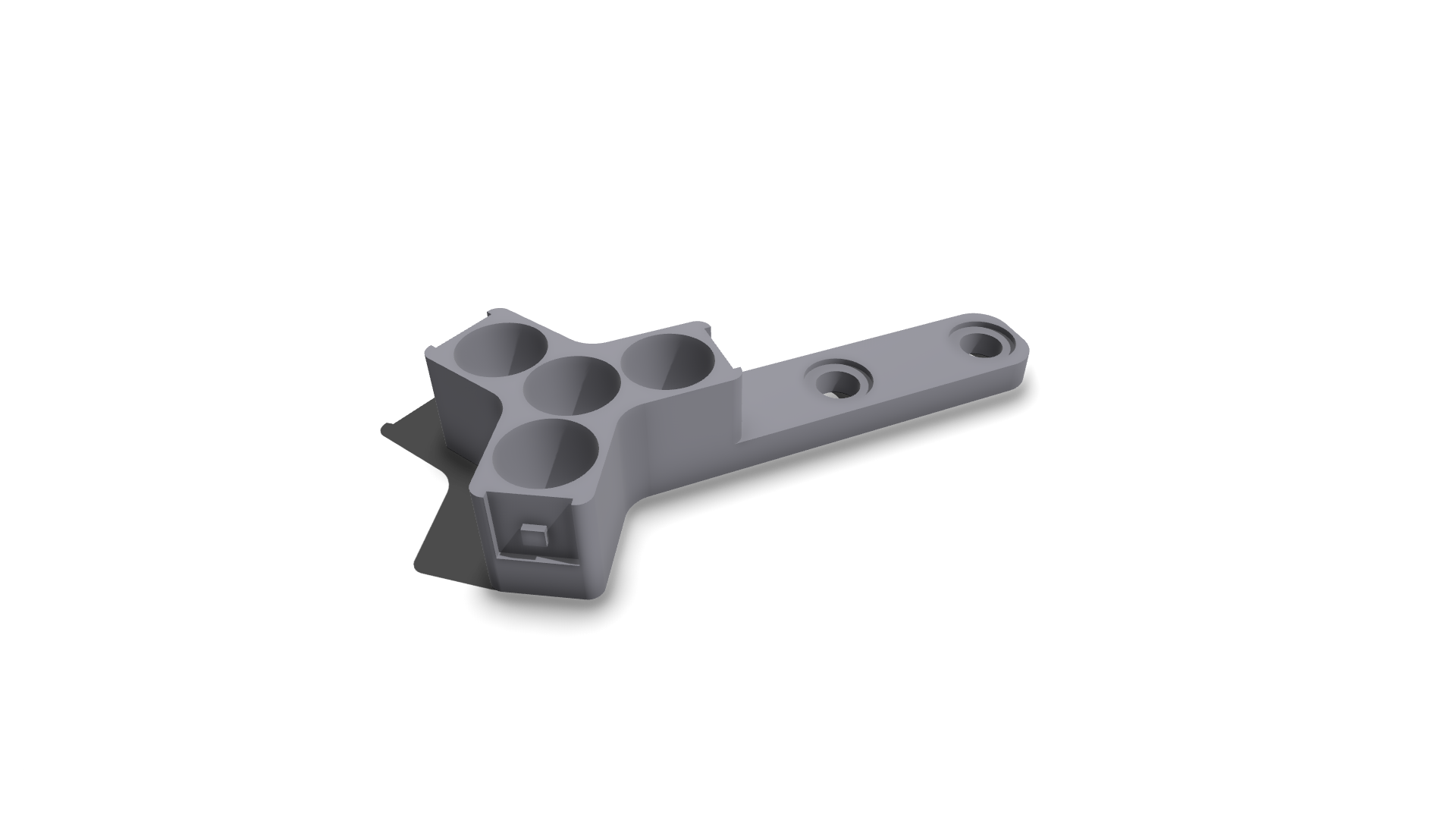

3D 模型
能力画像
⚪ 记忆与知识检索: 2/5
🔵 逻辑推演: 3/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 2/5
⚪ 数理与计算: 3/5
⚪ 动手与操作: 4/5
⚪ 狂热与坚持: 3/5
⚪ 创造与创新: 4/5
项目图库
所需技能
🔧 **动手能力**：需要具备3D打印、激光切割（或手工切割）、电子焊接和机械组装能力。
💻 **编程能力**：需要掌握Arduino编程基础，能够修改固件参数和添加新功能。
⚡ **电子电路**：需要理解基本电路原理，能够阅读电路图、焊接PCB和使用万用表进行调试。
适用场景
**科研实验**：用于生物学、材料科学等领域的微操作实验，如细胞操作、微零件组装。
**工程教育**：作为机器人学、机电一体化或微纳技术的教学平台，帮助学生理解精密驱动与控制。
**DIY与创客项目**：供爱好者探索高精度运动控制，制作自己的微操作工具。
**低成本自动化**：在预算有限的情况下，替代昂贵的商用微操作平台。
