simplefoc/Arduino-SimpleFOC-PowerShield

A powerful Arduino shield for running BLDC motors using the FOC algorithm

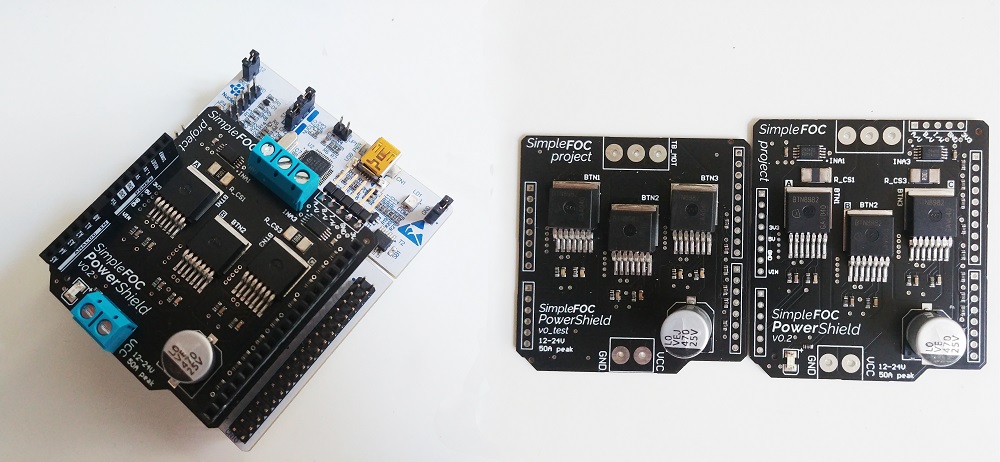

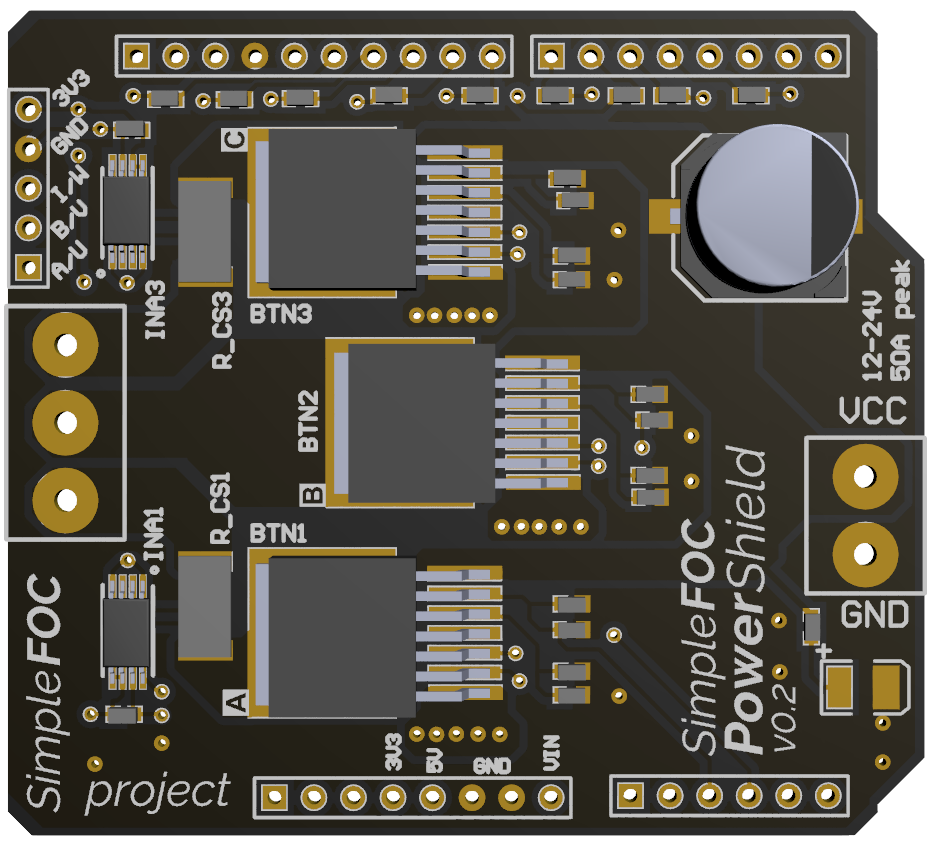

SimpleFOC PowerShield 是一款专为 Arduino 平台设计的高功率无刷直流电机驱动扩展板，核心目标是让开发者能够以极低的成本驱动市面上几乎任何型号的 BLDC 电机，并运行先进的 FOC（磁场定向控制）算法。该板基于英飞凌 BTN8982 半桥驱动芯片，支持高达 30 安培的持续电流和 50 安培的峰值电流，最大功率可达 500 瓦，配合 24V 电源即可驱动中高功率电机。在技术栈上，它采用固定引脚布局，集成了 PWM 驱动信号、在线电流检测（支持 SimpleFOC 库）以及编码器/霍尔传感器接口，并内置了可配置的上拉电阻。板卡尺寸仅为 53mm x 60mm，兼容 Arduino UNO、MEGA、STM32 Nucleo 等多种开发板，真正实现了即插即用。该项目解决了开源社区中缺乏低成本、高功率 BLDC 电机驱动硬件的问题，特别适合需要驱动较大扭矩电机但预算有限的机器人、机械臂、电动工具和自动化设备项目。不过，README 也坦诚指出了该板的一个关键局限：BTN8982 芯片原本为直流电机设计，MOSFET 上升时间较长，在高频 PWM（15kHz 以上）下会导致 BLDC 电机运行不够平滑。因此，虽然它仍是中高功率场景下性价比极高的方案，但官方建议用户通过精细调节控制环路来优化效果，且该项目已暂停官方销售，转而由社区通过第三方平台提供。
