Cost effective DIY DCC Decoder for model railroad locomotives
RP2040-Decoder 是一个基于 Raspberry Pi RP2040 双核微控制器的低成本、开源 DCC 解码器项目，旨在为商业 DCC 解码器提供高性价比的替代方案。项目核心功能包括完整的 DCC 协议解码与指令解析，以及精准的电机控制，整体尺寸仅为 25x20 毫米，非常适合嵌入 HO 或 N 比例等小型火车模型内部。
标签
项目特点
**极致小巧**：PCB 尺寸仅 25x20mm，可嵌入 HO 和 N 比例等小型火车模型内部。
**完整 DCC 协议支持**：实现 DCC 数据包解码、指令解析与响应，兼容主流 DCC 系统。
**精准电机控制**：支持 PWM 电机驱动，可实现平滑调速、方向切换与惯性模拟。
**低成本方案**：基于 RP2040 芯片，总物料成本远低于商业 DCC 解码器。
**开源可定制**：硬件设计文件与固件源码完全开放，用户可根据需求修改功能。
**双核处理能力**：利用 RP2040 双核架构，可并行处理 DCC 信号解码与电机控制任务。
技术规格
| 主控芯片 | Raspberry Pi RP2040 (双核 Cortex-M0+, 133MHz) |
|---|---|
| 工作电压 | 5V (DCC 轨道供电) |
| 板载尺寸 | 25 x 20 mm |
| DCC 协议 | 完整 DCC 数据包解码与指令解析 |
| 电机控制 | PWM 驱动，支持方向切换与速度调节 |
| 编程接口 | SWD (Serial Wire Debug) |
| 固件开发 | C/C++ (Pico SDK) |
| 适用比例 | HO、N 等小型火车模型 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Raspberry Pi RP2040 | 1 | — | QFN-56 封装 |
| 整流桥 (MB6S) | 1 | — | 用于 DCC 轨道电源整流 |
| 稳压器 (3.3V) | 1 | — | 为 RP2040 供电 |
| 电容 (10µF, 100nF) | 若干 | — | 去耦与滤波 |
| N沟道 MOSFET (AO4404) | 2 | — | H桥驱动电机 |
| 续流二极管 | 4 | — | 保护 MOSFET |
| 排针 (2.54mm) | 若干 | — | 轨道输入、电机输出、编程接口 |
| 电阻 (10kΩ, 1kΩ 等) | 若干 | — | 上拉、限流等 |

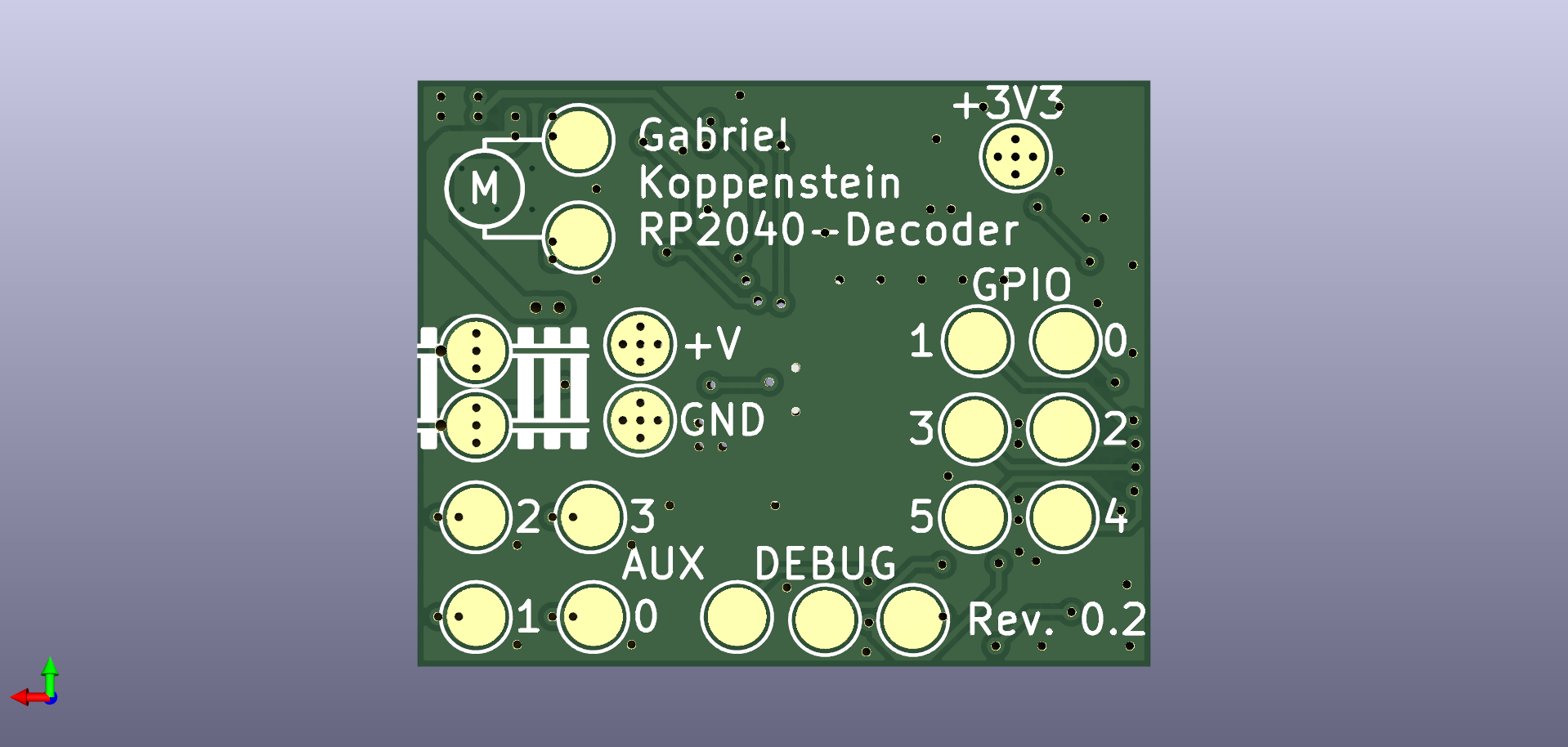

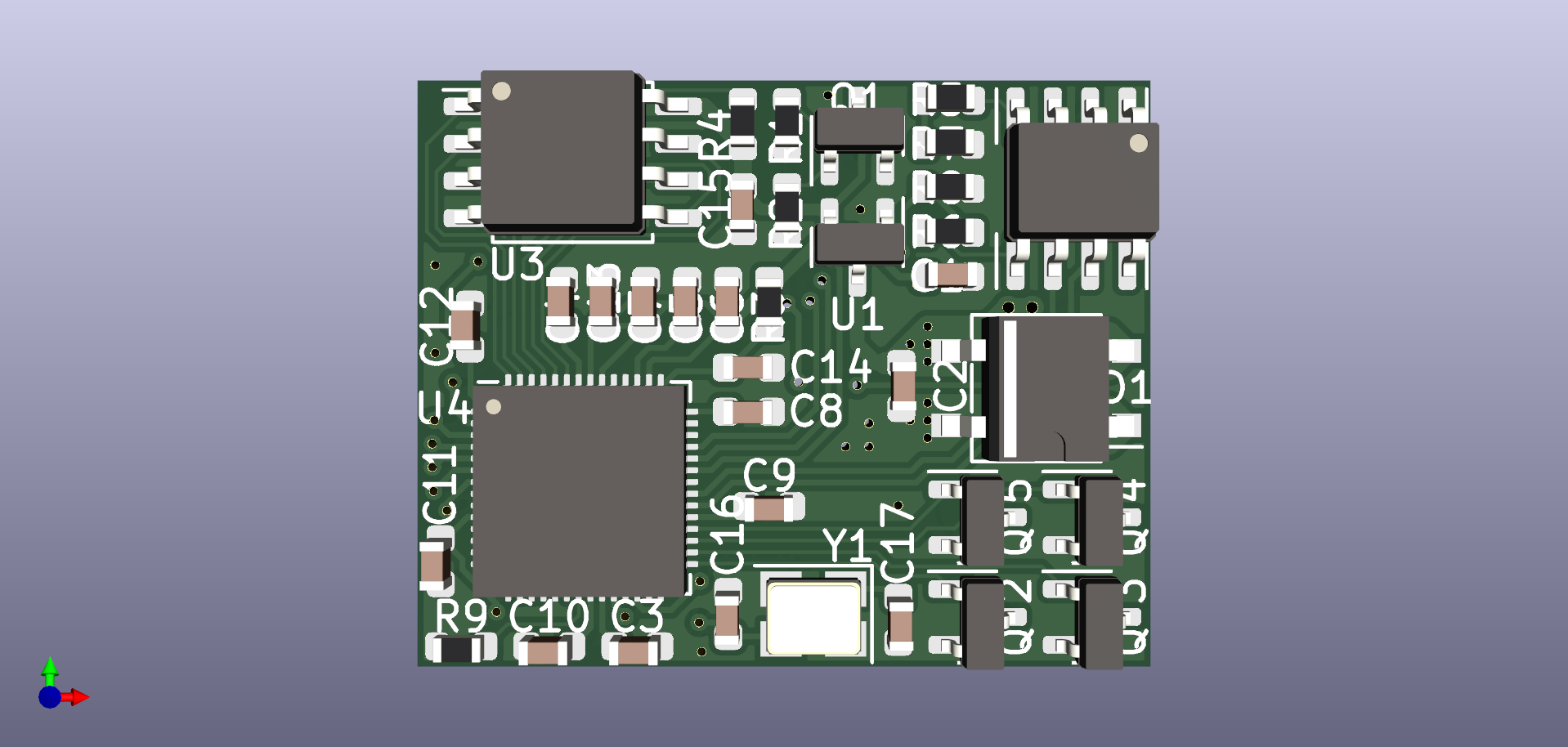

3D 模型
能力画像
**记忆与知识检索**：2/5 — 需要查阅 DCC 协议文档和 RP2040 数据手册，但信息量不大。
**动手与操作**：4/5 — 需要焊接 QFN 封装芯片和多个 SMD 元件，对焊接精度要求较高。
**编程与算法**：3/5 — 需要编写 C/C++ 固件实现 DCC 解码和电机控制逻辑，但框架已提供。
**设计与建模**：2/5 — 硬件设计已基本完成，用户可修改部分电路或布局。
**实验与调试**：4/5 — 需要调试 DCC 信号解码、电机响应等，建议使用逻辑分析仪。
**协作与分享**：3/5 — 开源项目，欢迎提交 PR 和 issue，可与其他模型爱好者交流。
**学习与研究**：4/5 — 适合深入学习 DCC 协议、嵌入式电机控制和 RP2040 开发。
**系统集成**：3/5 — 需要将解码器嵌入火车模型并与轨道 DCC 系统对接。
项目图库
所需技能
基础电子知识（电路原理、元件识别）
SMD 焊接经验（特别是 QFN 封装）
C/C++ 编程基础（嵌入式方向）
使用 Pico SDK 进行固件开发
调试工具使用（万用表、逻辑分析仪）
了解 DCC 协议基本原理（加分项）
适用场景
为 HO 或 N 比例火车模型自制低成本 DCC 解码器
替换损坏或昂贵的商业 DCC 解码器
学习 DCC 协议与嵌入式解码实现
火车模型俱乐部或爱好者的 DIY 项目
嵌入式系统教学案例（RTOS、PWM、协议解析）
定制化火车模型控制系统开发
