Open Hardware Remake of the Commodore Amiga 500+ Mainboard
Rämixx500 是一个完全开源的硬件项目，旨在复刻 Commodore Amiga 500+ 主板的 8A.1 版本。该项目诞生的核心原因是：大量 Amiga 500+ 电脑因内置的纽扣电池漏液而面临“早逝”——这些电池早已超出设计寿命，泄漏的碱性液体会腐蚀主板铜箔、损坏元件，导致机器无法正常工作。虽然部分损坏可以修复，但往往耗时费力，甚至得不偿失。因此，项目发起人决定从零开始设计一块全新的主板，让用户可以将关键的芯片迁移到新板上，从而“复活”经典机器。
标签
项目特点
完整复刻 Commodore Amiga 500+ 8A.1 版本主板，电气性能与原版一致
彻底移除原版设计中的致命纽扣电池，从根源上杜绝漏液腐蚀问题
全部设计文件开源（KiCad 格式），可自由修改和制造
支持原装 Amiga 500+ 的所有定制芯片和常见内存颗粒
板载电路经过优化，供电和信号完整性比原版更可靠
社区活跃，项目发起人持续维护并提供制造建议
技术规格
| 复刻版本 | |
|---|---|
| 板层数 | |
| 板尺寸 | |
| 主处理器 | |
| 协处理器 | |
| 系统内存 | |
| 扩展接口 | |
| 供电要求 | |
| 设计工具 | |
| 输出格式 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Motorola 68000 CPU | 1 | — | 从原主板拆机 |
| Agnus（8372AB 或兼容） | 1 | — | 从原主板拆机 |
| Denise（8373 或兼容） | 1 | — | 从原主板拆机 |
| Paula（8364） | 1 | — | 从原主板拆机 |
| 1MB Chip RAM（4×256K×4 DRAM） | 8 | — | 从原主板拆机或新购 |
| 0805 电阻（多种阻值） | 若干 | — | 详见 BOM CSV |
| 0805 电容（多种容值） | 若干 | — | 详见 BOM CSV |
| 86 针扩展槽 | 1 | — | 原装或兼容件 |
| DB23 视频口 | 1 | — | 母座 |
| RCA 音频插座 | 2 | — | 红白 |
| 软驱 34 针排针 | 1 | — | 弯脚 |
| 电源插座（5.5mm DC） | 1 | — | 中心正极 |
| 复位按键 | 1 | — | 6×6mm 轻触开关 |

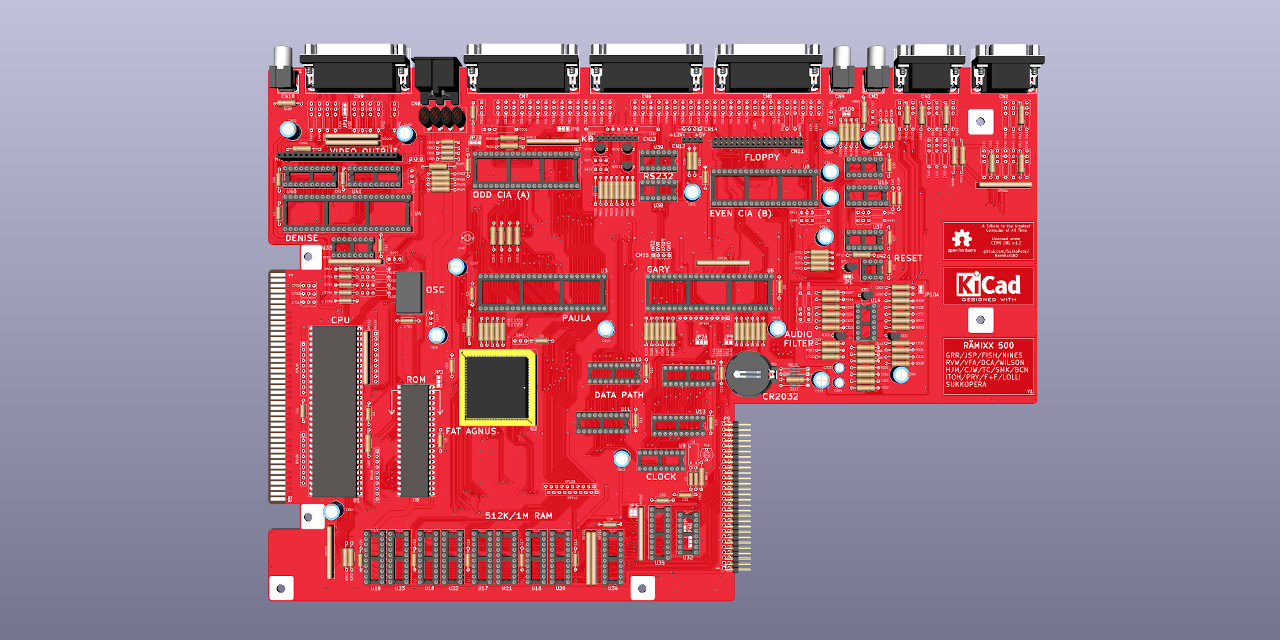

3D 模型
能力画像
**记忆与知识检索**：3/5 — 需要查阅 Amiga 硬件文档和芯片数据手册，但大部分信息已由项目整理好
**动手与操作**：5/5 — 核心工作就是焊接和拆焊，对精细手工要求极高
**编程与算法**：1/5 — 基本不需要编程，除非想修改 ROM 或做扩展
**设计与建模**：2/5 — 可以直接使用现成设计，但修改原理图或 PCB 布局需要 KiCad 技能
**实验与调试**：4/5 — 组装后必须用万用表和示波器排查焊接问题，调试过程繁琐
**协作与分享**：3/5 — 项目有 GitHub Issues 和社区讨论，可以提交改进建议
**学习与研究**：4/5 — 通过复刻能深入理解 Amiga 主板架构和信号时序
**系统集成**：3/5 — 需要将新板装入原机外壳，并连接软驱、电源等外设
项目图库
所需技能
熟练的 SMD 贴片焊接能力（0805 封装及 QFP 芯片）
热风枪拆焊多引脚芯片的经验
能读懂原理图和 PCB 布局图
万用表基本使用（测通断、电压、电阻）
示波器基础操作（可选但推荐）
了解 Amiga 500+ 硬件架构（加分项）
耐心和细心，因为焊接错误可能导致芯片损坏
适用场景
修复因电池漏液而损坏的 Amiga 500+ 主机
为 Amiga 500+ 制作一块全新的备用主板
学习 80 年代计算机主板设计原理
复古计算爱好者 DIY 项目
作为开源硬件教学案例，展示如何复刻经典产品
