项目简介

Open Source DIY Metal CNC Machine

IndyMill 是一个由 Nikodem Bartnik 设计的开源 DIY CNC 雕刻机项目，其核心理念是“简约与极简”。与市面上追求极致重型性能的工业级设备不同，IndyMill 的目标是让普通爱好者也能以较低的成本和门槛，拥有一台能够精确加工包括金属在内的多种材料的数控机床。该项目解决了个人创客和DIY爱好者难以获得高精度、低成本金属结构CNC设备的痛点。

项目特点

**极简设计**：采用最少的零件和简洁的结构，降低组装难度和成本，同时保持足够的刚性。

**金属加工能力**：虽然结构简约，但能稳定加工铝合金、铜等金属材料，精度满足大多数 DIY 需求。

**开源与可定制**：所有设计文件、固件和软件配置完全开源，用户可根据自身需求修改和扩展。

**低成本门槛**：相比市售同级别 CNC 设备，IndyMill 的物料成本大幅降低，让更多人能负担得起。

**模块化结构**：主要部件采用标准铝型材和常见五金件，方便采购和替换。

**社区支持**：项目在 GitHub 上活跃，作者提供了详细的组装指南和调试教程，新手也能上手。

技术规格

工作行程 (X/Y/Z)
主轴功率
主轴转速
驱动系统
步进电机
控制器
导轨
框架材料
最大进给速度
定位精度

项目资源

GitHub 仓库组装指南 (PDF) BOM 表 (Excel) 固件配置 3D 模型 (STL)

搜索资源

百度必应搜狗 Google DuckDuckGo GitHub Gitee B站 YouTube 知乎小红书微信 CSDN Hackster Hackaday Printables Instructables OSHWHub

物料清单 (BOM)

物料名称	数量	参考价格	备注
2020 铝型材 (500mm)	4	—	用于框架
2020 铝型材 (400mm)	4	—	用于框架
2020 铝型材 (300mm)	2	—	用于框架
光轴 (8mm x 400mm)	2	—	X轴导轨
光轴 (8mm x 300mm)	2	—	Y轴导轨
光轴 (8mm x 100mm)	2	—	Z轴导轨
直线轴承 (SC8UU)	8	—	用于光轴
滚珠丝杆 (SFU1605, 200mm)	1	—	Z轴传动
丝杆螺母 (SFU1605)	1	—	配套丝杆
NEMA 17 步进电机	4	—	1.8°步进角
GT2 同步带 (6mm宽)	2米	—	X/Y轴传动
GT2 同步轮 (20齿)	4	—	用于电机
GT2 同步轮 (60齿)	2	—	用于X轴从动
GT2 同步轮 (40齿)	2	—	用于Y轴从动
775 直流电机 (12V)	1	—	含支架
ER11 夹头	1	—	配3.175mm柄
Arduino Uno R3	1	—	主控板
CNC Shield V3	1	—	步进驱动扩展板
A4988 步进驱动模块	4	—	配散热片
12V 10A 电源	1	—	供电
限位开关 (机械式)	3	—	X/Y/Z轴
M5 螺栓螺母套装	1套	—	铝型材连接
M3 螺栓螺母套装	1套	—	电机及电子件固定
联轴器 (5mm-8mm)	1	—	连接电机与丝杆
3D打印件 (PLA)	1套	—	电机座、主轴座等

3D 模型

模型名称	文件名	文件
6000 holder	`6000 holder.stl`
Ball screw block X axis flap	`Ball screw block X axis flap.stl`
Ball screw block X axis	`Ball screw block X axis.stl`

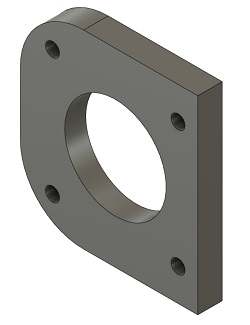

Ball screw block Y axis flap	`Ball screw block Y axis flap.stl`
Ball screw block Y axis	`Ball screw block Y axis.stl`
1	`1.stl`
2	`2.stl`
3	`3.stl`
4	`4.stl`

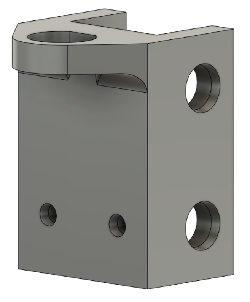

Limit switch holder	`Limit switch holder.stl`
6000 holder	`6000 holder.step`
Ball screw block X axis	`Ball screw block X axis.step`
Ball screw block Y axis	`Ball screw block Y axis.step`
Limit switch holder	`Limit switch holder.step`
X axis nut holder	`X axis nut holder.step`
Y axis nut holder left	`Y axis nut holder left.step`
Y axis nut holder right	`Y axis nut holder right.step`
轴承座 - Z axis bearing holder	`Z axis bearing holder.step`
Z axis nut holder	`Z axis nut holder.step`
X axis nut holder	`X axis nut holder.stl`
Y axis nut holder left	`Y axis nut holder left.stl`
Y axis nut holder right	`Y axis nut holder right.stl`
轴承座 - Z axis bearing holder	`Z axis bearing holder.stl`
Z axis nut holder	`Z axis nut holder.stl`
转接件 - adapter holder	`adapter_holder.step`
dust shoe bottom	`dust_shoe_bottom.step`
dust shoe top	`dust_shoe_top.step`
转接件 - hose adapter	`hose_adapter.stl`
转接件 - hose vacuum adapter	`hose_vacuum_adapter.step`
转接件 - adapter holder	`adapter_holder.step`
dust shoe bottom	`dust_shoe_bottom.step`
dust shoe top	`dust_shoe_top.step`
转接件 - hose adapter	`hose_adapter.stl`
转接件 - hose vacuum adapter	`hose_vacuum_adapter.step`
