项目简介
Grbl-Advanced is a no-compromise, high performance, low cost alternative for CNC milling. This version of Grbl runs on a
GRBL-Advanced 是一个基于经典 Grbl v1.1 固件深度优化的高性能 CNC 铣削控制固件，专为 STM32F411 和 STM32F446 Nucleo 开发板设计。它解决了传统 Grbl 在复杂加工场景下的功能局限，通过引入前瞻规划、多轴支持和丰富的扩展功能，为 DIY 和工业级 CNC 用户提供了更强大的运动控制方案。
标签
项目特点
**前瞻规划优化**：改进了运动轨迹的前瞻算法，减少加工过程中的停顿和震动，提升表面光洁度
**多轴支持**：支持 3-6 轴联动控制，适应复杂曲面和立体加工需求
**扩展 I/O 接口**：增加了限位开关、探针、冷却液控制等外部设备接口
**实时参数调整**：支持在加工过程中动态调整进给率、主轴转速等关键参数
**兼容 Grbl 协议**：完全兼容标准 Grbl 的 G 代码指令集，无需修改现有工作流
**高性能 STM32 平台**：利用 ARM Cortex-M4 内核的浮点运算能力，实现更平滑的脉冲输出
技术规格
| 目标平台 | STM32F411 / STM32F446 Nucleo 开发板 |
|---|---|
| 内核 | ARM Cortex-M4 (FPU) |
| 最大轴数 | 6 轴 (X, Y, Z, A, B, C) |
| 脉冲频率 | 最高 100 kHz (每轴) |
| 前瞻规划段数 | 可配置，默认 20 段 |
| 通信接口 | USB 虚拟串口 (VCP) / UART |
| G 代码支持 | 完整 Grbl v1.1 指令集 + 扩展 M 代码 |
| 固件存储 | 片上 Flash，支持 OTA 更新 |
| 输入/输出 | 6 路限位输入，2 路探针输入，4 路通用输出 |
| 工作电压 | 3.3V (逻辑)，5V (外设) |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|

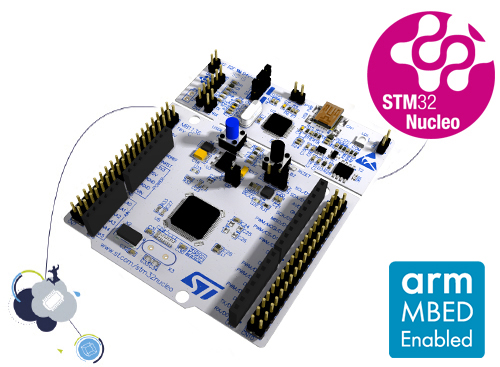

| STM32F411 Nucleo-64 | 1 | — | 推荐 NUCLEO-F411RE |
| STM32F446 Nucleo-64 | 1 | — | 兼容 NUCLEO-F446RE |
| 步进电机驱动器 (如 A4988 / DRV8825 / TMC2209) | 3-6 | — | 根据轴数配置 |
| 12-24V 直流电源 | 1 | — | 根据电机功率选择 |
| 杜邦线 / 排线 | 若干 | — | 用于信号连接 |
| 机械限位开关 (如微动开关) | 3-6 | — | 每轴两端各一个 |
| 接触式探针 | 1 | — | 可选，用于工件找正 |
| 继电器模块 | 1 | — | 可选，控制冷却液泵 |
| Micro USB 数据线 | 1 | — | 用于烧录与通信 |
能力画像
**记忆与知识检索**：3/5 — 需要查阅 Grbl 协议文档和 STM32 数据手册，但核心资料集中
**动手与操作**：4/5 — 涉及焊接、接线、机械组装，需要一定的动手能力
**编程与算法**：3/5 — 固件编译需要 C 语言基础，但主要使用现成配置
**设计与建模**：2/5 — 不需要自行设计电路或机械结构，但可扩展
**实验与调试**：4/5 — 需要调试电机运动、限位开关、通信稳定性等
**协作与分享**：2/5 — 单人可完成，但社区贡献可优化固件
**学习与研究**：4/5 — 涉及 CNC 控制原理、运动规划算法，学习价值高
**系统集成**：3/5 — 需要将固件、硬件、上位机软件整合为完整系统
项目图库
所需技能
基础电子焊接与电路连接
C 语言基础（用于修改编译选项）
使用命令行工具（如 make、OpenOCD）
理解 G 代码与 CNC 加工流程
步进电机驱动器的配置与调试
基础机械组装与校准
适用场景
DIY 桌面级 CNC 雕刻机、铣床改造
小型金属或木材加工原型制作
教育用途：学习 CNC 运动控制原理
工业级小型数控系统升级（替换老旧控制器）
多轴联动加工（如 4 轴旋转雕刻）
自动化实验室：配合探针实现工件自动找正
