Staok/iBLDC
机器人电机驱动板
4/5
🧩 软硬件结合
已发布
项目简介
月更或者年更。志在做一个纯粹的、包含软硬件的、功率涵盖从小到大的 方案，查阅 n^2 的各方资料，对 BLDC&PMSM 进行一个大综合、大整理，查阅、比较和整理 大量的 网络教程、大厂手册、开源解决方案，在这里形成 原理和解决方案 的打通
月更或者年更。志在做一个纯粹的、包含软硬件的、功率涵盖从小到大的 方案，查阅 n^2 的各方资料，对 BLDC&PMSM 进行一个大综合、大整理，查阅、比较和整理 大量的 网络教程、大厂手册、开源解决
标签
项目特点
软硬件完全开源，提供原理图、PCB、固件源码和上位机
涵盖从低压（12V）到高压（310V）的功率范围，适配不同应用场景
集成了FOC（磁场定向控制）和六步换向两种主流控制算法
支持多种位置传感器（霍尔、编码器）以及无传感器控制
代码结构清晰，注释详细，便于学习和二次开发
配套有详细的文档和调试指南，降低入门门槛
技术规格
| 支持电机类型 | 无刷直流电机（BLDC）、永磁同步电机（PMSM） |
|---|---|
| 输入电压范围 | 12V - 310V DC |
| 最大持续电流 | 30A（根据散热条件） |
| 控制算法 | FOC（磁场定向控制）、六步换向 |
| 位置检测 | 霍尔传感器、增量式编码器、无传感器（反电动势检测） |
| PWM频率 | 16kHz - 40kHz 可配置 |
| 通信接口 | UART、CAN、USB（通过串口转USB） |
| 主控芯片 | STM32F103系列（ARM Cortex-M3） |
| 功率级拓扑 | 三相全桥（6个MOSFET） |
| 保护功能 | 过流、过压、欠压、过热保护 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| STM32F103C8T6 最小系统板 | 1 | — | 蓝色板或黑色板 |
| N沟道MOSFET（如IRFS3006） | 6 | — | 根据电压电流选型 |
| 三相栅极驱动器（如IR2101或DRV8301） | 1 | — | 或集成驱动模块 |
| 12V转5V/3.3V稳压模块 | 1 | — | 给主控和驱动供电 |
| 电流采样电阻（0.01Ω） | 3 | — | 低感电阻 |
| 运算放大器（如LMV358） | 3 | — | 用于电流信号放大 |
| USB转串口模块（如CH340） | 1 | — | 调试和上位机通信 |
| 霍尔传感器（如A3144） | 3 | — | 可选，用于有传感器模式 |
| 增量式编码器（如EC11） | 1 | — | 可选，用于高精度位置检测 |
| 电机接线端子 | 1 | — | 3针或4针 |
| 电源接线端子 | 1 | — | 2针 |
| 电容、电阻、电感 | 若干 | — | 按原理图BOM清单 |

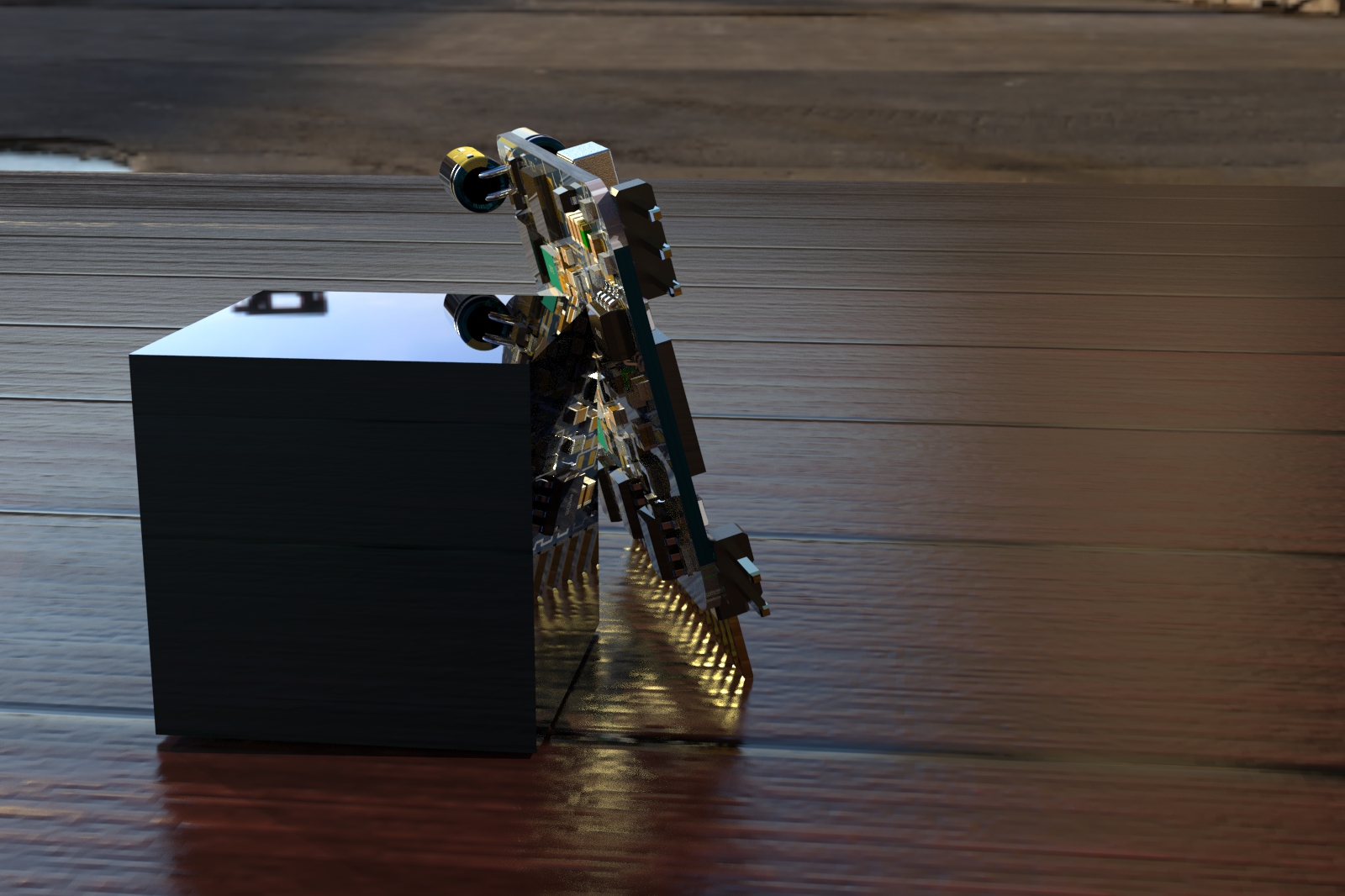

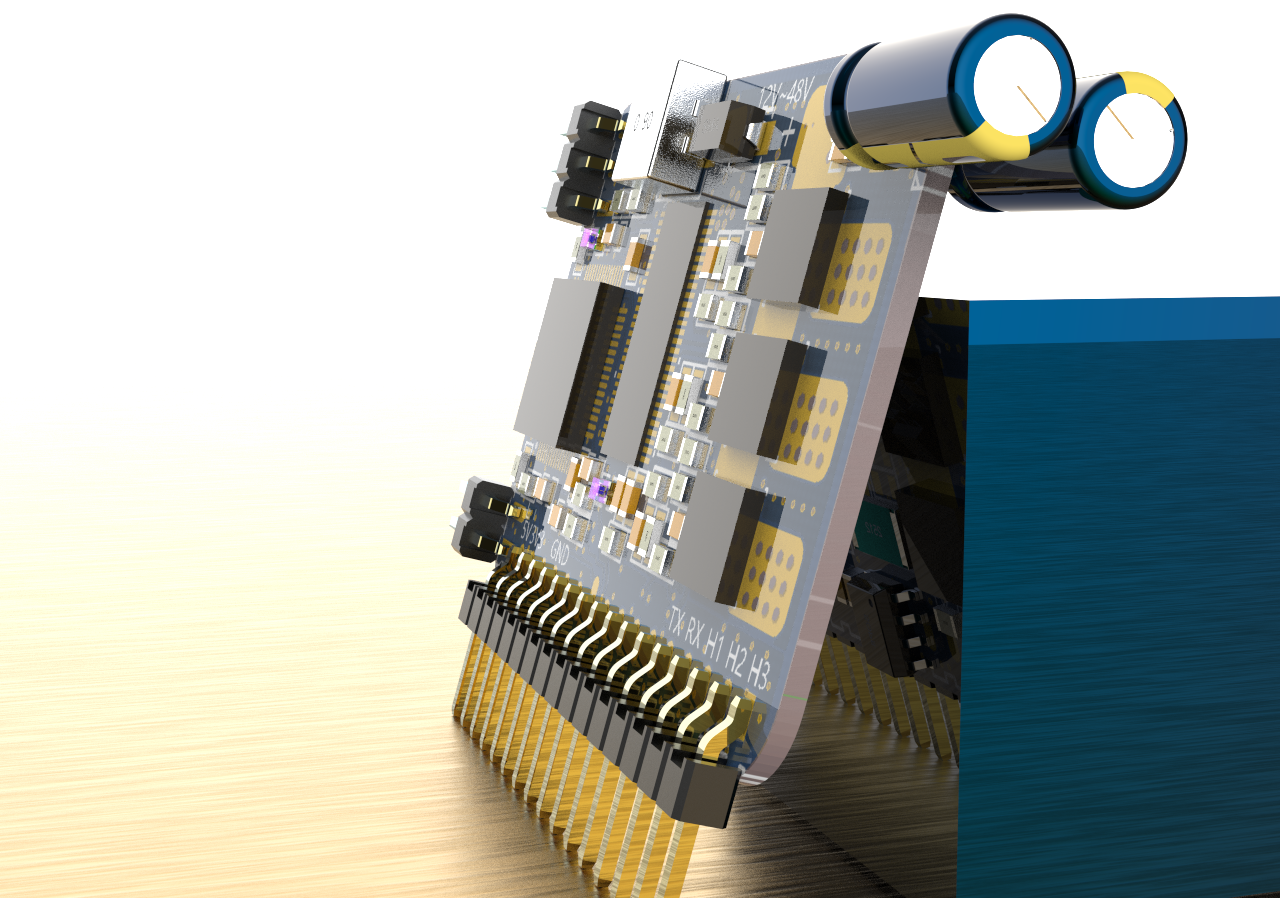

3D 模型
能力画像
**记忆与知识检索**：4/5 — 需要查阅大量电机控制理论、MOSFET选型、PID调参等资料
**动手与操作**：4/5 — 需要焊接、接线、调试硬件，操作示波器和电源
**编程与算法**：4/5 — 需要理解FOC算法、PID控制、PWM生成等嵌入式编程
**设计与建模**：3/5 — 涉及电路原理图设计、PCB布局，但已有参考设计
**实验与调试**：5/5 — 电机控制调试非常依赖实验，需要反复调整参数
**协作与分享**：2/5 — 项目为个人维护，社区贡献较少，适合独立学习
**学习与研究**：5/5 — 项目本身就是对BLDC/PMSM控制的系统性学习资料
**系统集成**：3/5 — 需要将硬件、固件、上位机、电机、电源等集成在一起

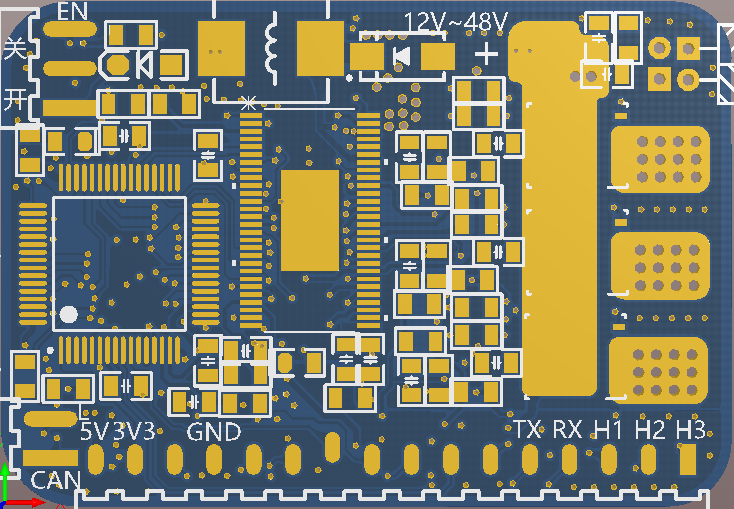

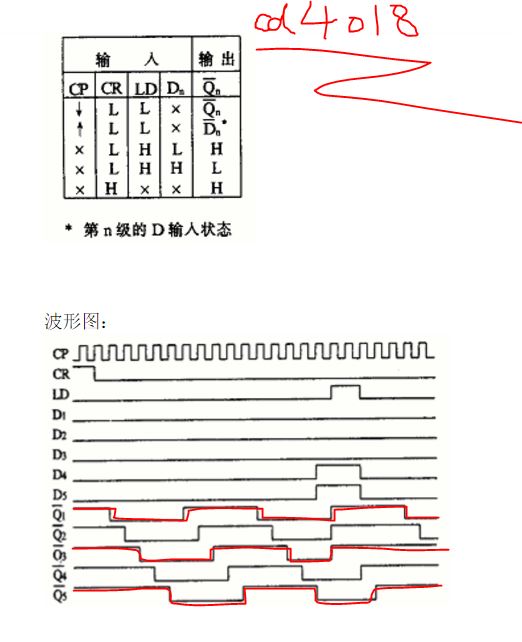

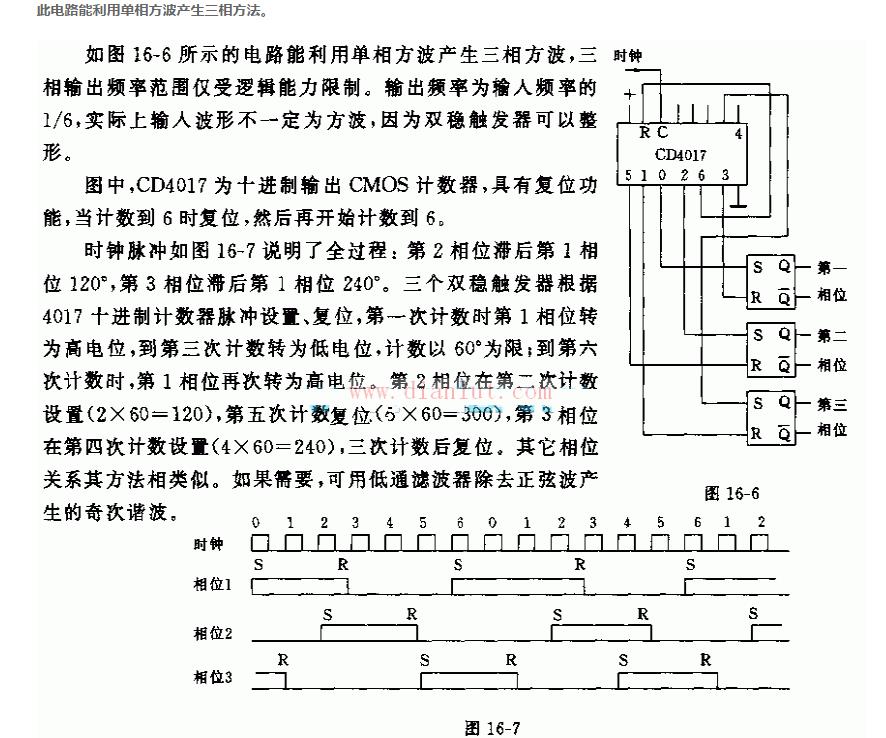

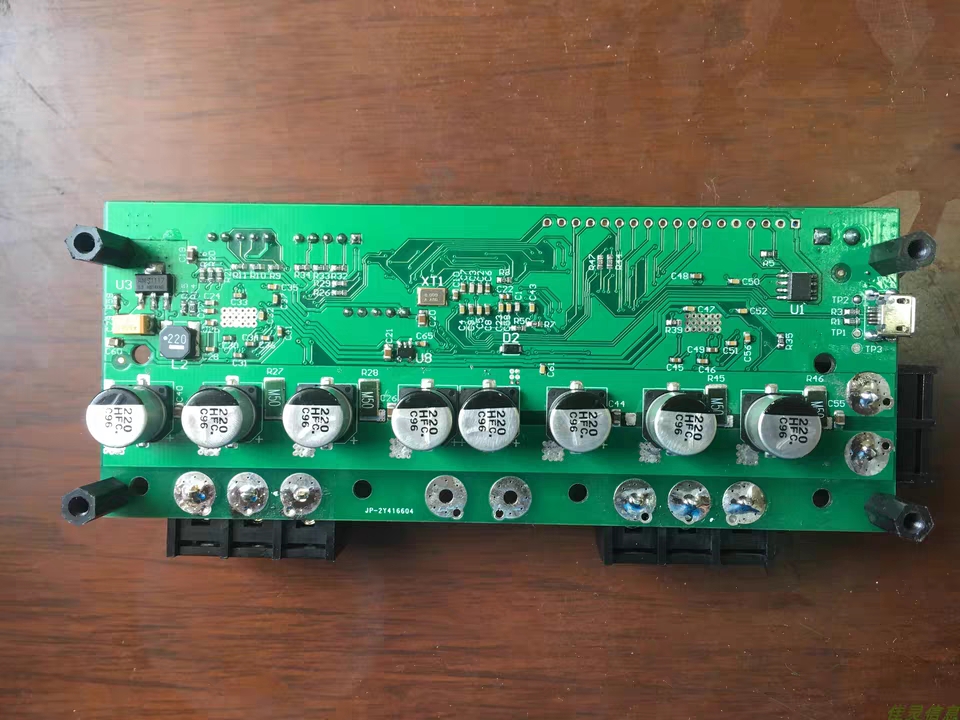

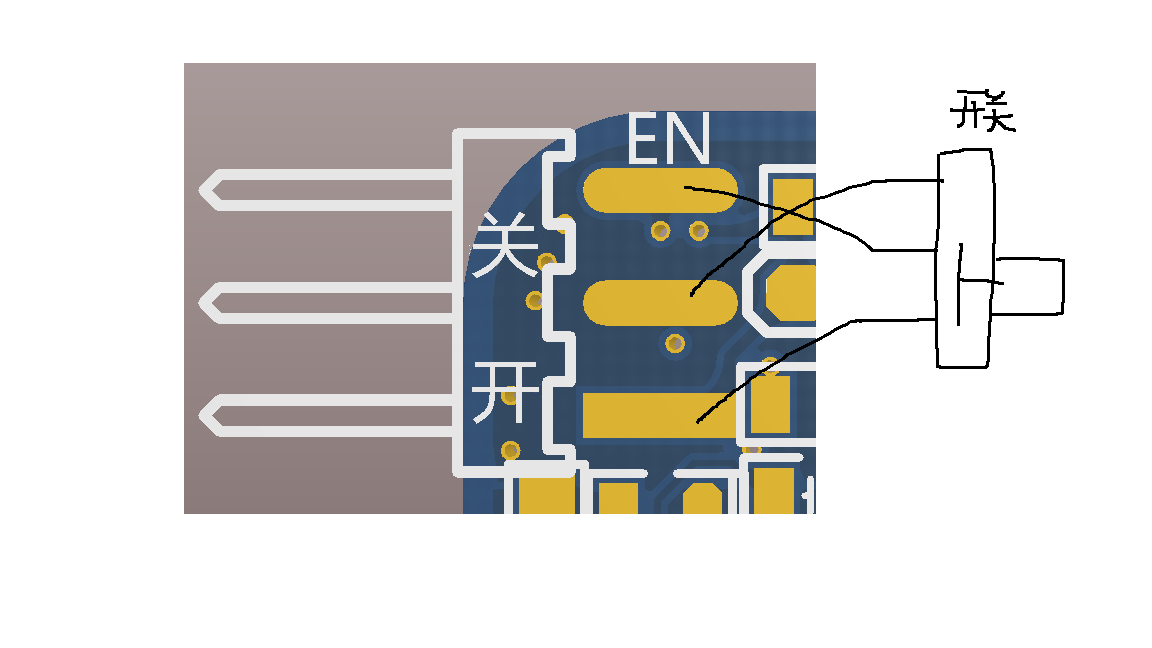

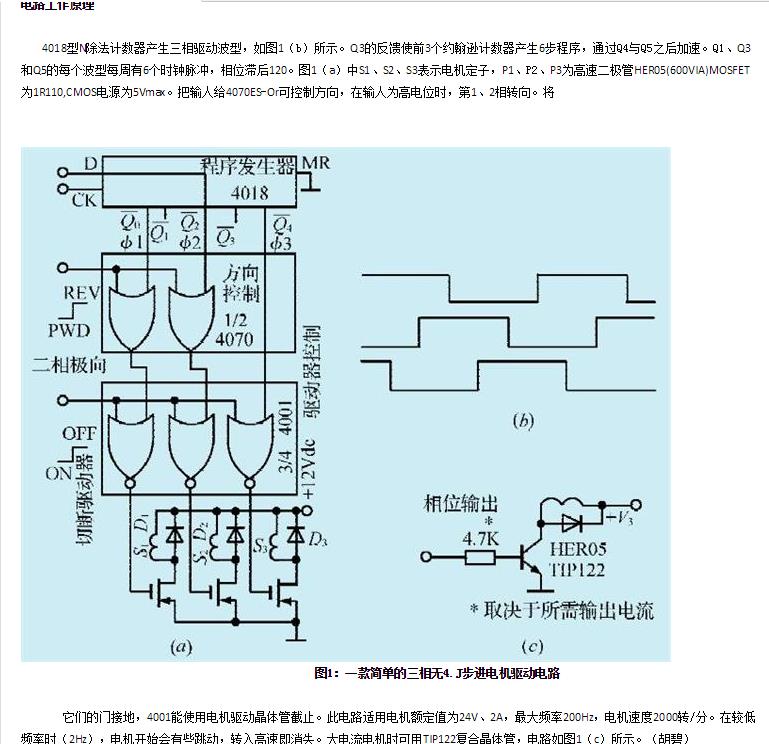

项目图库
视频
所需技能
嵌入式C语言编程基础
基本的模拟电路和数字电路知识
了解MOSFET、栅极驱动器等功率器件
熟悉STM32微控制器开发流程
掌握PID控制原理
会使用示波器、万用表等调试工具
能阅读英文数据手册和技术文档
了解BLDC/PMSM电机的基本工作原理
适用场景
学习无刷直流电机和永磁同步电机的驱动原理
开发机器人、无人机、电动工具等需要电机驱动的项目
研究FOC（磁场定向控制）算法的工程实现
自制电动车控制器或伺服驱动器
高校电子、自动化、电气工程专业的课程设计或毕业设计
对现有商业电机驱动器进行二次开发或定制
