项目简介
Передача показаний воды по Wi-Fi. Watermeter Wi-Fi transmitter.
Waterius 是一个开源的 Wi-Fi 脉冲计数器配件，专门用于将传统的水、气、热力等脉冲式计量表升级为智能设备。它的核心功能是自动读取脉冲信号并记录用量，然后通过 Wi-Fi 将数据上传到云端或本地服务器，实现远程抄表和自动化管理。项目解决了手动抄表繁琐、数据易出错、无法实时监控等痛点，特别适合家庭、公寓、小型企业等需要频繁读取水电气表数据的场景。
标签
项目特点
**远程抄表**：通过 Wi-Fi 自动上传脉冲计数数据到云端或本地服务器，无需人工上门抄表。
**低功耗设计**：采用 ESP8266 微控制器，支持电池供电，续航可达数月。
**多平台兼容**：数据可发送到 MQTT、Home Assistant、ThingsBoard 等主流物联网平台。
**脉冲计数精准**：支持干簧管或霍尔传感器，可准确记录水表、气表等脉冲信号。

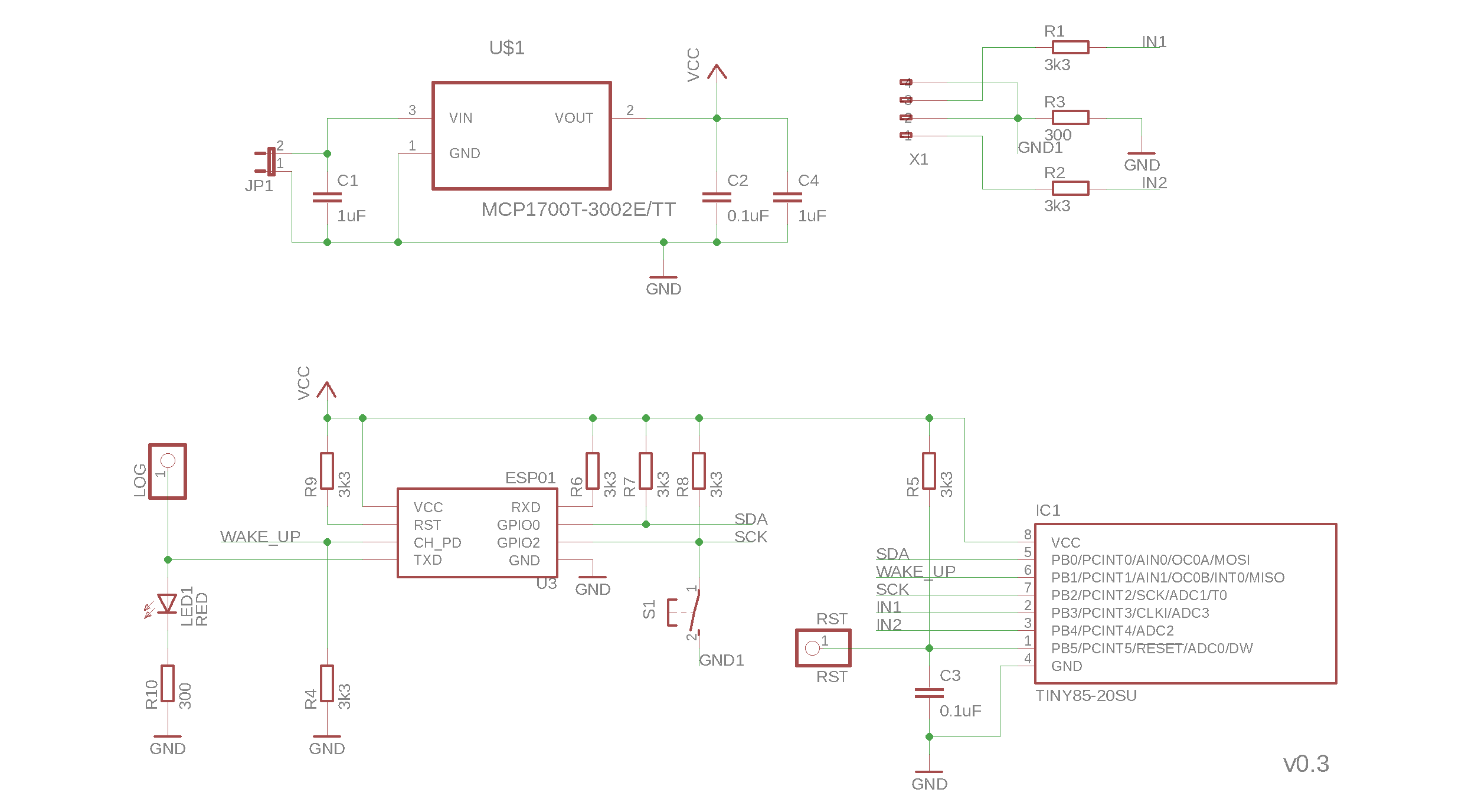

**开源可定制**：硬件原理图、PCB 文件、固件源码全部开源，方便二次开发。
**安装简便**：无需破坏原有管道，直接夹装或粘贴在脉冲式计量表上即可工作。
技术规格
| 主控芯片 | ESP8266 (ESP-12F) |
|---|---|
| 工作电压 | 3.3V (通过电池或 USB 供电) |
| 供电方式 | 2 节 AA 电池 (或 Micro USB 5V) |
| 脉冲输入 | 干簧管 / 霍尔传感器 (支持 2 路脉冲输入) |
| 无线通信 | Wi-Fi 802.11 b/g/n (2.4GHz) |
| 数据上传协议 | MQTT / HTTP |
| 待机功耗 | ~10 µA |
| 工作功耗 | ~80 mA (Wi-Fi 传输时) |
| 尺寸 | 约 50mm × 30mm × 15mm |
| 工作温度 | -10°C ~ 60°C |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP-12F (ESP8266 模组) | 1 | — | 核心处理器 |
| AA 电池盒 (2 节) | 1 | — | 电池供电方案 |
| Micro USB 接口模块 | 1 | — | 可选 USB 供电 |
| 干簧管 (MKA-10110) | 2 | — | 脉冲信号输入 |
| 10kΩ 电阻 (0805) | 2 | — | 上拉电阻 |
| 100nF 电容 (0805) | 2 | — | 去耦电容 |
| 10µF 电容 (1206) | 1 | — | 电源滤波 |
| 1N4148 二极管 | 2 | — | 保护电路 |
| 2 针排针 | 2 | — | 传感器接口 |
| 定制 PCB 板 | 1 | — | 见硬件文件夹 |
| 3D 打印外壳 | 1 | — | 可选，见 case 文件夹 |
3D 模型
能力画像
**记忆与知识检索**：3/5 — 需要查阅 ESP8266 数据手册、脉冲计数原理等资料。
**动手与操作**：4/5 — 需要焊接贴片元件、组装外壳、连接传感器。
**编程与算法**：3/5 — 需要修改固件配置、理解 MQTT 协议，基础 C/C++ 能力。
**设计与建模**：2/5 — 外壳已有 3D 文件，如需修改需基础建模能力。
**实验与调试**：4/5 — 需要调试 Wi-Fi 连接、脉冲计数准确性、功耗测试。
**协作与分享**：2/5 — 可提交 Issue 或 PR，但主要是个人项目。
**学习与研究**：4/5 — 涉及物联网、低功耗设计、传感器接口等知识。
**系统集成**：3/5 — 需要将数据接入 Home Assistant 或 MQTT 服务器。
项目图库
所需技能
基础电子焊接与电路识图
使用 Arduino IDE 或 PlatformIO 烧录固件
理解 MQTT 协议与 Wi-Fi 网络配置
会使用万用表进行简单故障排查
可选：3D 建模与打印（外壳定制）
可选：基础 C/C++ 编程（固件修改）
适用场景
家庭水表、气表、热力表的智能化改造
公寓楼或出租屋的远程抄表系统
小型工厂或商铺的能耗监测
智能家居系统（Home Assistant）的用水/用气数据采集
学校或实验室的物联网教学案例
个人 DIY 智能计量项目
