项目简介
How to build your own CNC machine from scratch
这是一个从零开始构建自己数控机床的完整开源指南，由Max Fischer基于Ivan Miranada的设计整理并发布。该项目解决的核心问题是：让没有专业机械背景的创客和爱好者，也能以相对低的成本，亲手打造一台功能完整的CNC雕刻机。它提供了一份极其详尽的“从螺丝到软件”的建造蓝图。
标签
项目特点
**从零起步，极致详尽**：不是简单的零件清单，而是从选型、加工、组装到调试的完整建造流程，适合真正的DIY新手。
**开源共享，社区驱动**：基于Ivan Miranada的设计，由Max Fischer整理并开源，任何人都可以免费获取、修改和分享。
**低成本入门**：使用常见的铝型材、直线导轨和步进电机，总成本远低于市售成品CNC，让更多人能玩得起数控加工。
**软硬件全覆盖**：不仅包含机械结构设计，还涵盖了GRBL固件烧录、控制软件配置等电子与软件部分，一站式搞定。
**模块化设计**：各个部件（如主轴、驱动系统、工作台）相对独立，方便后续升级、维修或替换。
**真实可验证**：项目作者已成功建造并运行，GitHub上提供了大量实拍照片和视频，证明方案可行。
技术规格
| 工作行程 (X轴) | |
|---|---|
| 工作行程 (Y轴) | |
| 工作行程 (Z轴) | |
| 主轴功率 | |
| 主轴转速 | |
| 驱动方式 | |
| 控制板 | |
| 固件 | |
| 框架材料 | |
| 导轨类型 | |
| 电源要求 |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| 2020铝型材 (300mm) | 4 | — | 用于X轴框架 |
| 2020铝型材 (200mm) | 4 | — | 用于Y轴框架 |
| 2020铝型材 (100mm) | 2 | — | 用于Z轴框架 |
| 8mm光轴 (300mm) | 2 | — | X轴导轨 |
| 8mm光轴 (200mm) | 2 | — | Y轴导轨 |
| 8mm光轴 (100mm) | 2 | — | Z轴导轨 |
| 直线轴承 (SC8UU) | 8 | — | 每轴2个 |
| NEMA17步进电机 | 3 | — | 1.8°步进角 |
| T8梯形丝杆 (300mm) | 1 | — | X轴传动 |
| T8梯形丝杆 (200mm) | 1 | — | Y轴传动 |
| T8梯形丝杆 (100mm) | 1 | — | Z轴传动 |
| 丝杆螺母 (T8) | 3 | — | 配套丝杆 |
| Arduino Uno R3 | 1 | — | 主控板 |
| CNC Shield V3 | 1 | — | 步进电机驱动扩展板 |
| A4988步进电机驱动 | 3 | — | 每轴1个 |
| 775直流电机 | 1 | — | 主轴电机 |
| 775电机支架 | 1 | — | 固定主轴 |
| 24V 5A电源 | 1 | — | 整机供电 |
| 12V 2A电源 | 1 | — | Arduino供电 |
| M3/M4/M5螺丝螺母 | 若干 | — | 组装用 |
| 联轴器 (5mm转8mm) | 3 | — | 连接电机与丝杆 |
| 角码与T型螺母 | 若干 | — | 铝型材连接件 |

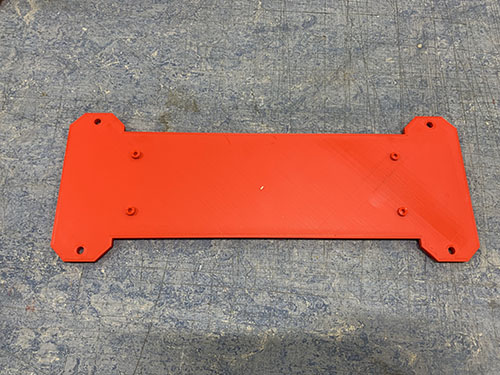

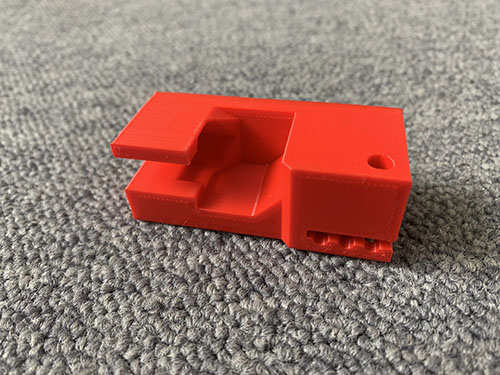

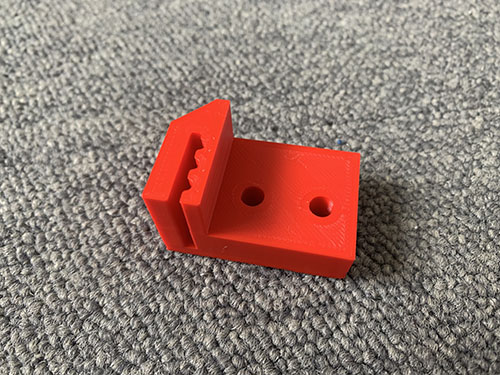

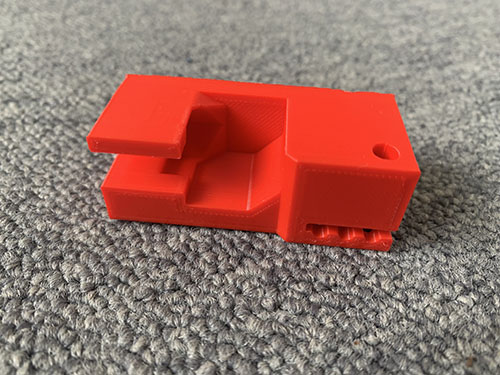

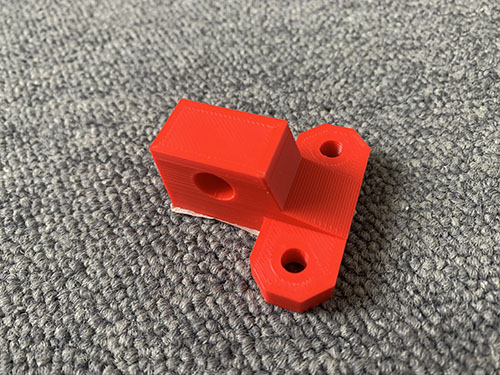

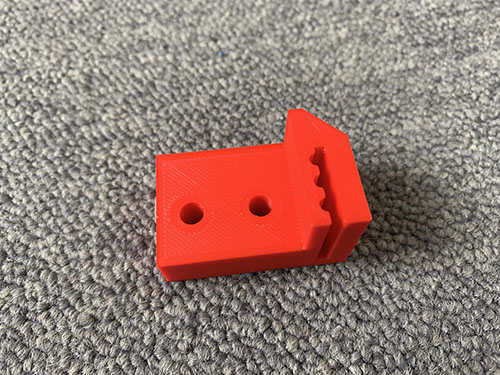

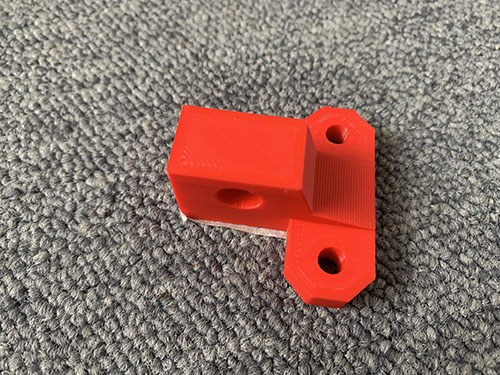

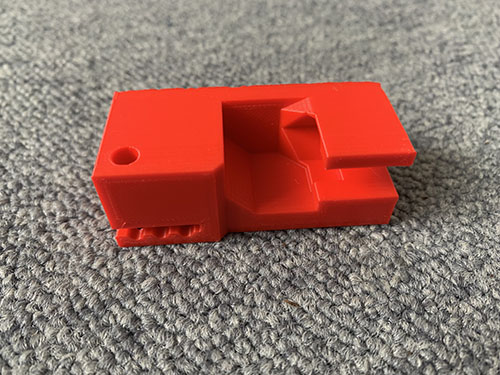

3D 模型
能力画像
**记忆与知识检索**：3/5 — 需要查阅大量文档和社区帖子，但核心步骤已整理成指南，无需死记硬背。
**动手与操作**：5/5 — 核心能力，涉及铝型材切割、电机安装、布线、机械调试等大量手工操作。
**编程与算法**：2/5 — 只需烧录GRBL固件和修改配置文件，无需编写复杂代码。
**设计与建模**：3/5 — 主要依赖已有设计，但理解结构原理后可以自行修改或设计新零件。
**实验与调试**：4/5 — 组装后需要反复调试机械精度、电机电流、GRBL参数，排除各种故障。
**协作与分享**：2/5 — 项目本身是个人作品，但鼓励在GitHub上提Issue或Fork改进。
**学习与研究**：4/5 — 建造过程能学到机械原理、电子电路、数控基础等多学科知识。
**系统集成**：4/5 — 需要将机械、电子、软件三个子系统整合为一台能正常工作的机器。

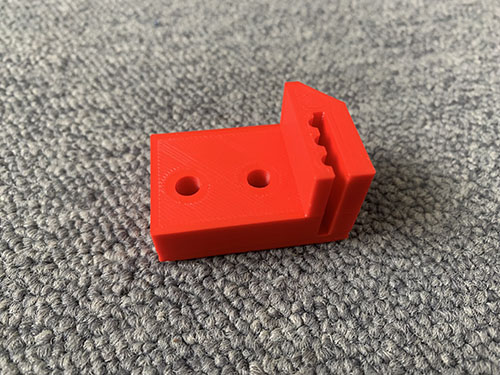

项目图库
视频
所需技能
基础机械组装能力（拧螺丝、安装导轨）
基础电子焊接与接线能力
会使用万用表进行简单电路检测
能阅读和理解英文技术文档（BOM、组装指南）
基本的计算机操作（安装软件、烧录固件）
耐心与细心（调试过程可能反复）
对数控加工原理有基本了解（加分项）
适用场景
创客空间或学校实验室的CNC入门教学项目
个人爱好者低成本自制一台小型雕刻机
用于雕刻PCB板、软金属（铝、铜）、木材、亚克力等材料
作为学习机械设计、电子控制和数控编程的综合实践项目
为后续升级更大型CNC或激光雕刻机积累经验
