项目简介

Library of parts modelled in OpenSCAD and a framework for making projects

NopSCADlib 是一个基于 OpenSCAD 的开源零件库，专为3D打印机、电子设备外壳等DIY项目设计，旨在解决硬件设计中“重复造轮子”和“非打印件（维生素）建模繁琐”的痛点。项目核心功能是提供大量可直接调用的、参数化的3D模型模块，涵盖从螺丝、轴承、LED、电池到各类连接器、电机、导轨等数百种标准件（即RepRap社区所称的“维生素”），以及通用的打印件（如盒子、铰链、风扇罩、线夹）和实用工具函数（如倒角、齿轮、贝塞尔曲线、PCB辅助工具）。技术栈以OpenSCAD脚本语言为主，辅以Python脚本用于自动化生成物料清单（BOM）、STL打印文件、CNC路由用的DXF文件，并能通过解析OpenSCAD注释中的Markdown内容，自动生成包含装配说明和爆炸视图的PDF手册。其最大特点是高度模块化与可组合性：用户只需在项目中引用所需零件，即可快速搭建复杂装配体，同时利用内置的BOM生成和文档导出功能，极大简化了从设计到制造的全流程管理。适用场景包括3D打印机DIY与改装、电子设备外壳设计、CNC路由项目、机器人制作以及任何需要精确复现标准件和定制化打印件的工程原型开发。对于希望专注于系统集成而非基础零件建模的创客、工程师和开源硬件爱好者而言，NopSCADlib 是一个高效、可靠且持续扩展的设计基座。

标签

3d-printing openscad

项目特点

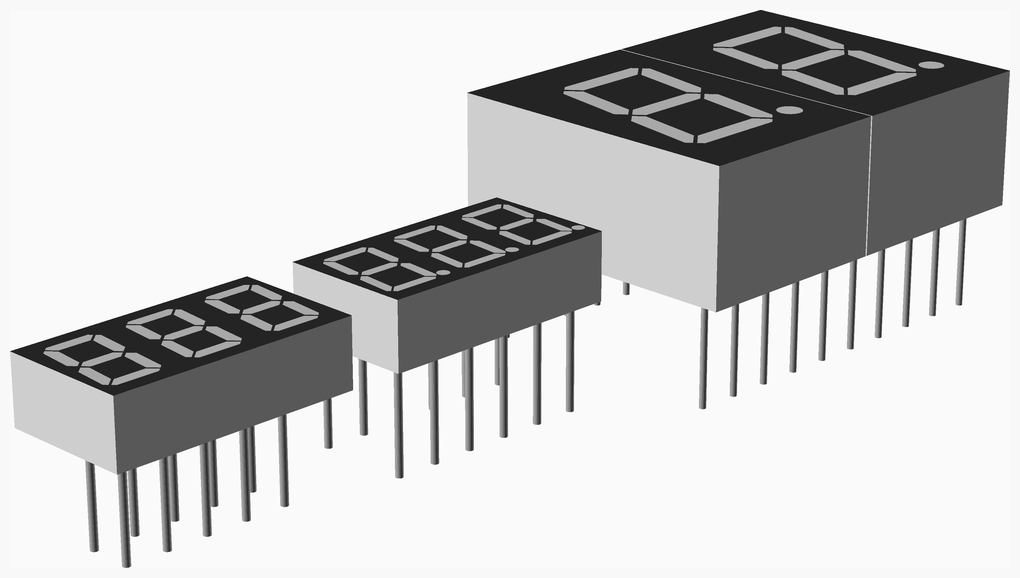

**丰富的零件库**：包含从7段数码管、WiFi天线到步进电机、铝型材等数百种标准件和电子模块的3D模型。
**参数化设计**：所有零件均通过OpenSCAD参数化定义，易于调整尺寸和适配。
**自动化工具链**：提供Python脚本自动生成BOM、STL、DXF文件以及项目手册。
**项目框架**：提供了一套完整的项目组织结构和代码规范，方便创建和管理复杂的3D打印项目。
**开源社区驱动**：项目在GitHub上持续更新，拥有活跃的社区和丰富的示例项目。

技术规格

建模语言 OpenSCAD
许可证 GNU General Public License v3.0
主要功能 零件库、项目框架、BOM生成、STL/DXF导出、手册生成
适用领域 3D打印、电子制作、RepRap、CNC
依赖 OpenSCAD, Python 3

项目资源

GitHub 仓库 使用指南 示例项目 更多示例 项目画廊 更新日志 脚本说明

物料清单 (BOM)

物料名称 数量 参考价格 备注

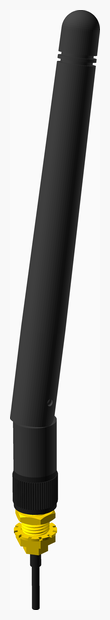

Antenna ESP201 1 — WiFi天线
Nut M6.25 x 1.8mm 1 — 螺母
Washer star M6.4 x 0.6mm 1 — 星形垫圈
... ... — 项目包含数百种维生素，具体BOM取决于用户项目

能力画像

⚪ 记忆与知识检索: 2/5
🔵 逻辑推演: 3/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 1/5
⚪ 数理与计算: 3/5
⚪ 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 4/5

所需技能

🔧 **动手能力**：需要具备3D打印机操作和基本电子制作能力，以组装和测试最终打印的零件。 💻 **编程能力**：需要掌握OpenSCAD语言基础，能够理解和修改参数化模型。了解Python脚本有助于使用自动化工具。 ⚡ **电子电路**：了解常见的电子元件（如电阻、电容、连接器、电机等）有助于更好地使用库中的“维生素”零件。

适用场景

设计和制作3D打印机零件（如挤出机、热端、线性导轨支架）。
为电子项目（如电源、控制器、传感器）设计和制作外壳。
创建包含大量标准件的复杂机械结构。
学习和实践OpenSCAD参数化建模方法。
