ESP32-S3 音频传感器板（4麦克风阵列、USB-C、安全元件）

项目简介

开源硬件设计ESP32-S3 IoT板，含4路数字MEMS麦克风阵列及USB-C输入。

功能丰富的ESP32-S3物联网板开源硬件设计。包括4路数字MEMS麦克风阵列、带BQ25120电池管理的USB-C输入、SE050安全元件、BH1750光传感器、DRV2605触觉驱动器和microSD存储。非常适合智能语音助手、物联网安全设备和高级传感项目。

项目特点

**4麦克风阵列**：采用4颗MMICT390200012数字MEMS麦克风，支持波束成形与声源定位，适合远场语音拾取。

**硬件级安全**：集成NXP SE050C2HQ1安全元件，支持加密运算与密钥存储，保障物联网通信安全。

**完整电源管理**：USB-C输入，BQ25120充电管理（1A充电、电源路径、I2C控制），BQ29700电池保护，BQ27426电量计。

**丰富传感器与输出**：BH1750环境光传感器（I2C）、DRV2605触觉驱动器（I2C），支持振动反馈。

**大容量存储**：板载W25Q32JV 32Mbit Flash + microSD卡槽，满足音频数据记录需求。

**USB-C编程与串口**：通过CH9102F USB转串口芯片实现编程与调试。

**开源设计**：提供完整的EasyEDA设计文件、原理图、PCB布局、BOM和贴片文件。

技术规格

主控芯片
麦克风阵列
安全元件
电源管理
环境光传感器
触觉驱动器
外部存储
通信接口
时钟
设计工具
许可证

项目资源

Rahber-Saeed/ESP32-S3-Audio-Sensor-Board-with-4x-Mic-Array-USB-C-Secure-Element Rahber-Saeed/ESP32-S3-Audio-Sensor-Board-with-4x-Mic-Array-USB-C-Secure-Element Rahber-Saeed/ESP32-S3-Audio-Sensor-Board-with-4x-Mic-Array-USB-C-Secure-Element Rahber-Saeed/ESP32-S3-Audio-Sensor-Board-with-4x-Mic-Array-USB-C-Secure-Element Rahber-Saeed/ESP32-S3-Audio-Sensor-Board-with-4x-Mic-Array-USB-C-Secure-Element

物料清单 (BOM)

物料名称	数量	参考价格	备注
ESP32-S3 (R8)	1	—	8MB Flash, 8MB PSRAM
MMICT390200012	4	—	数字MEMS麦克风
SE050C2HQ1	1	—	NXP EdgeLock
BQ25120AYFPR	1	—	充电/路径管理
BQ29700DSER	1	—	锂电池保护IC
BQ27426YZFR	1	—	电池电量监测
FS8205A	1	—	双N-MOSFET
BH1750FVI-TR	1	—	I2C接口
DRV2605YZFR	1	—	振动马达驱动
W25Q32JVUUIQ	1	—	32Mbit
CH9102F	1	—	USB-C编程
40MHz	1	—	主时钟
USB Type-C (16pin)	1	—	供电与数据
MicroSD卡槽 (SD-503)	1	—	外部存储
电阻、电容、电感等	若干	—	详见BOM CSV

所需工具

工具	用途	是否必需
焊台/热风枪	焊接QFN、BGA等封装元件	✅ 是
3D打印机	制作外壳与固定支架（可选）	▢ 推荐
万用表	检查短路、电压	✅ 是
示波器/逻辑分析仪	调试I2C、音频信号	▢ 推荐
EasyEDA / Altium Designer	查看与修改设计文件	▢ 推荐
USB-C数据线	供电与编程	✅ 是
锂电池（3.7V）	为板载电源管理供电	✅ 是

能力画像

记忆与知识检索

逻辑推演

表达与交流

感知与观察

数理与计算

动手与操作

狂热与坚持

创造与创新

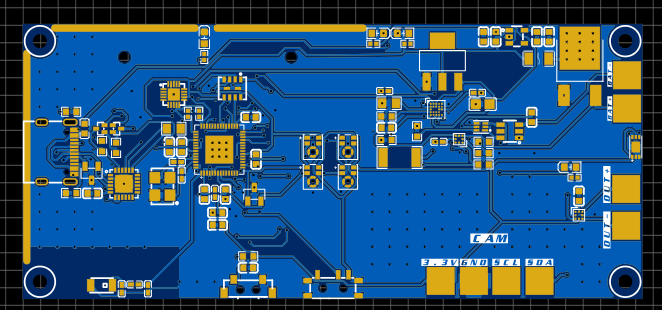

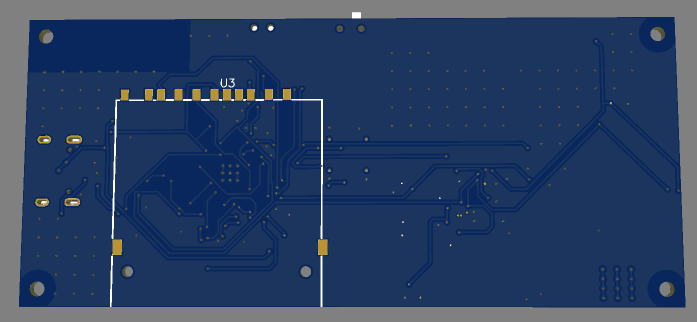

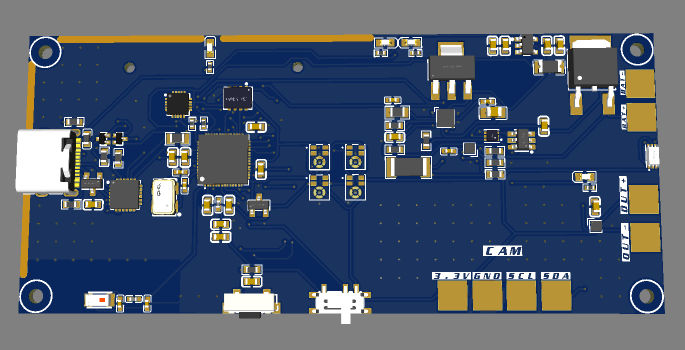

项目图库

所需技能

🔧 **动手能力**：需要熟练的焊接技能，特别是QFN、BGA等小封装元件的焊接与返修。建议使用热风枪和钢网进行焊接。 💻 **编程能力**：需要具备ESP-IDF或Arduino框架下的ESP32-S3开发经验，了解I2C、SPI、音频处理、Wi-Fi/蓝牙通信。需要编写驱动代码以初始化麦克风阵列、安全元件和传感器。 ⚡ **电子电路**：需要理解电源管理（锂电池充电、路径管理、电量监测）、I2C总线、数字麦克风接口、USB-C协议。能够阅读原理图并进行故障排查。

适用场景

**智能语音助手**：利用4麦克风阵列实现远场语音唤醒、命令识别与声源定位。

**安全物联网节点**：结合SE050安全元件，用于安全门禁、加密通信、身份认证等场景。

**环境监测与记录**：采集环境光、音频数据，并存储到microSD卡，用于长期监测或数据分析。

**触觉反馈交互设备**：通过DRV2605驱动振动马达，实现触觉反馈，用于游戏手柄、可穿戴设备等。

**音频处理原型开发**：作为ESP32-S3音频处理算法的硬件验证平台，支持波束成形、降噪、语音识别等算法开发。
