tscircuit - 电子电路的React框架 tscircuit

⭐⭐⭐☆☆ (3/5) 🧩 软硬件结合 已发布
tscircuit 1052 Stars 未知 BOM 完整度: /5 教程完整度: /5
查看源码

项目简介

Create real electronics with Typescript and React

tscircuit是一个革命性的开源项目，它将电子电路设计带入了前端开发时代。项目的核心理念是"React for Circuits"——让开发者用TypeScript和React语法来设计真实的电子电路，就像开发网页一样直观高效。

标签

cad eda electronics engineering hacktoberfest

项目特点

**React式电路设计**：使用TypeScript和React语法定义电路组件，降低学习曲线

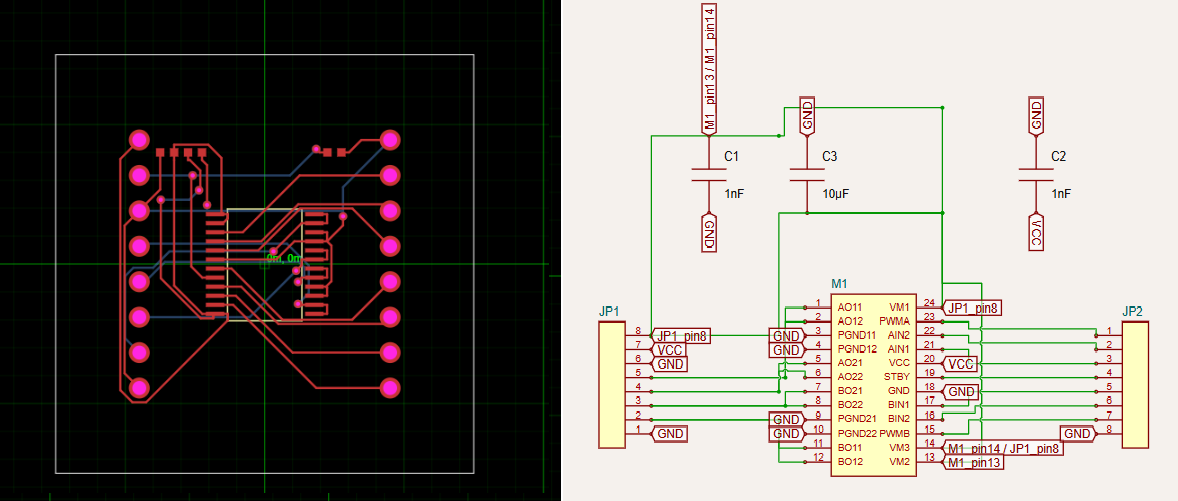

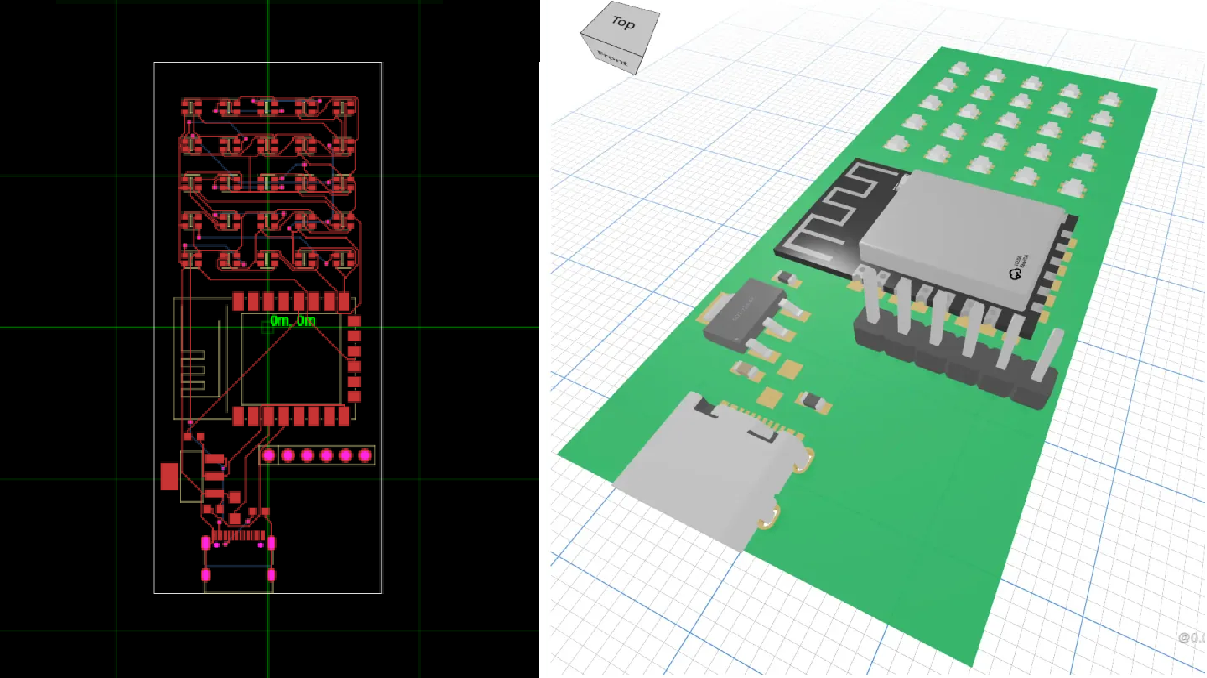

**实时预览**：在浏览器中实时查看PCB和原理图变化
**一键导出制造文件**：支持导出Gerber、Pick'n'Place和BOM文件用于生产
**包管理器集成**：通过 `tsci add` 添加注册表包，`tsci push` 发布子包
**自动布线**：可扩展的自动布线算法，支持原理图和PCB走线
**AI辅助设计**：支持从文本生成封装（footprint）
**第三方集成**：可导入KiCad等第三方网站的封装和组件
**开源免费**：MIT许可证，完全免费使用

技术规格

编程语言
框架依赖
渲染目标
输出格式
包管理
许可证
主要作者
开发状态

项目资源

tscircuit/tscircuit /docs.tscircuit.com tscircuit.com/playground tscircuit.com/join /blog.tscircuit.com x.com/tscircuit x.com/seveibar intro/quickstart-cli guides/understanding-fabrication-files /text-to-footprint.tscircuit.com /blog.autorouting.com www.twitch.tv/seveibar docs.tscircuit.com/llms.txt

物料清单 (BOM)

物料名称 数量 参考价格 备注
Node.js 1 — 运行环境
npm 1 — 包管理器
tscircuit CLI 1 — 通过 `npm install -g tscircuit` 安装
浏览器 1 — 预览电路（默认localhost:3020）
IDE 1 — 推荐VS Code等支持TypeScript的编辑器

所需工具

工具用途是否必需
Node.js 运行tscircuit CLI和开发环境 ✅ 是
npm 安装tscircuit和依赖包 ✅ 是
浏览器 实时预览电路渲染结果 ✅ 是
代码编辑器 编写TypeScript/React代码 ✅ 是
Git 版本控制和协作 ▢ 推荐

能力画像

记忆与知识检索
1/5
逻辑推演
3/5
表达与交流
1/5
感知与观察
1/5
数理与计算
3/5
动手与操作
2/5
狂热与坚持
1/5
创造与创新
4/5

视频

XkJKK2ys

所需技能

🔧 **动手能力**：基础的电子电路知识，理解PCB设计概念（封装、走线、原理图） 💻 **编程能力**：TypeScript/React开发经验，熟悉npm包管理，命令行操作 ⚡ **电子电路**：了解基本电子元件（电阻、电容、芯片等），熟悉PCB制造流程者更佳

适用场景

**快速原型开发**：用代码快速设计并迭代电路板，适合创客和硬件创业者
**教育与学习**：通过代码学习电子电路设计，降低硬件入门门槛
**开源硬件项目**：在GitHub上协作开发硬件设计，利用版本控制管理电路版本
**自动化设计流程**：结合CI/CD自动生成制造文件，实现硬件设计的持续集成
**AI辅助设计**：利用AI从文本生成封装，加速设计流程
