NanoVNA 超便携矢量网络分析仪 NanoVNA

⭐⭐⭐☆☆ (3/5) 🧩 软硬件结合 已发布
ttrftech 1432 Stars 未知 BOM 完整度: /5 教程完整度: /5
查看源码

项目简介

Very Tiny Palmtop Vector Network Analyzer

NanoVNA 是一款超便携的手持式矢量网络分析仪（VNA），专为射频爱好者设计。该项目旨在将原本昂贵且笨重的专业仪器，浓缩成一个带有LCD显示屏、内置电池、可独立运行的袖珍设备，让射频测量变得触手可及。其核心固件完全开源，托管在GitHub上，用户可自行编译、修改和烧录。

标签

chibios cortex-m0 firmware i2s ili9341

项目特点

**超便携设计**：体积小巧，内置电池和 LCD 显示屏，可独立工作，方便现场测量。
**开源固件**：固件源代码完全开源，支持用户自行编译和定制。
**多种烧录方式**：支持通过 DFU 模式（硬件跳线或菜单选择）进行固件更新。
**丰富的第三方生态**：拥有多个社区开发的 PC 端、Web 端和移动端配套工具。

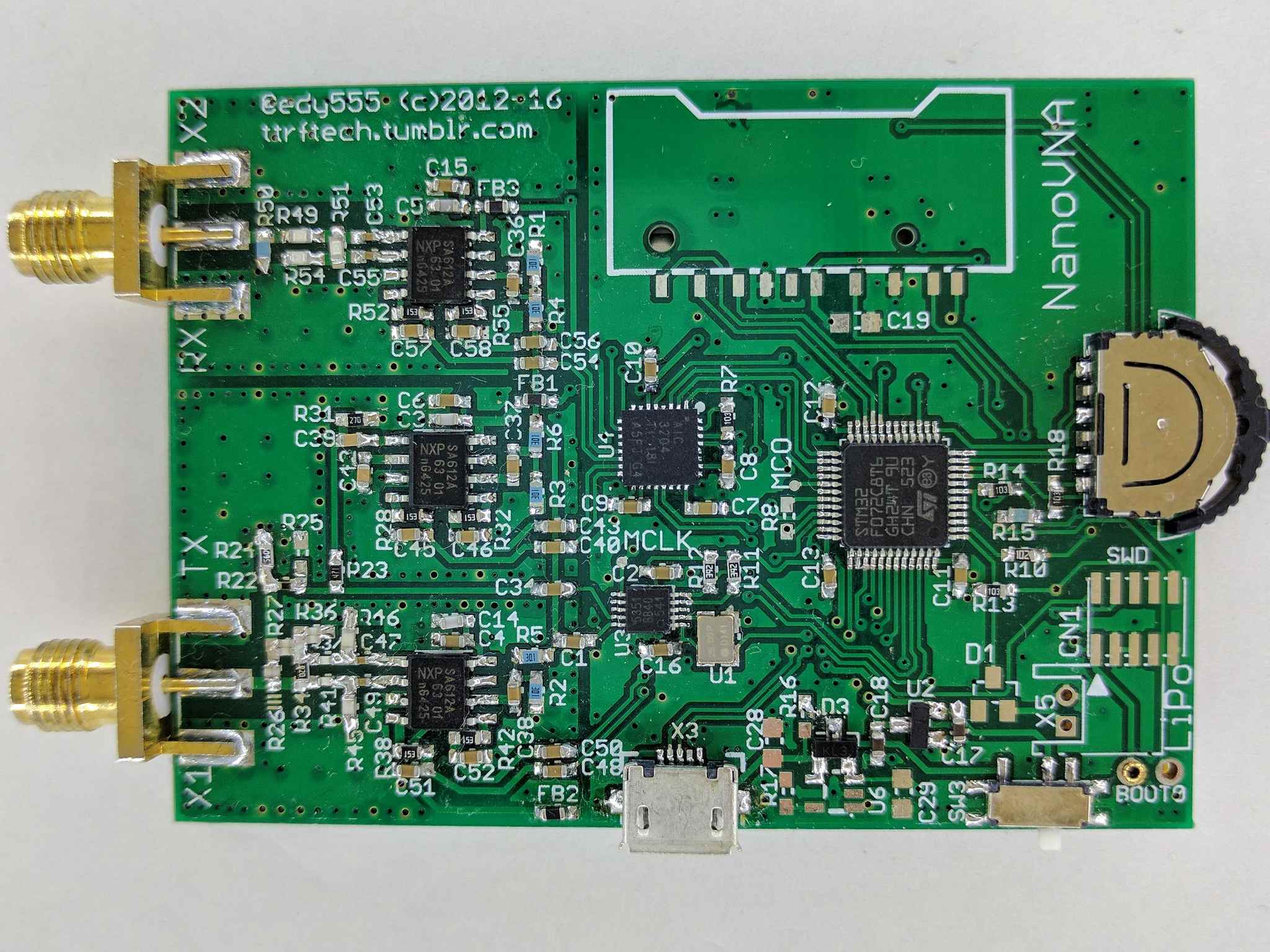

**硬件资料公开**：提供了原理图、PCB 照片和框图等硬件设计资料。

技术规格

设备类型
显示方式
供电方式
固件平台
固件更新方式
主控芯片
编程语言
构建系统

项目资源

ttrftech/NanoVNA ttrftech/NanoVNA cho45.github.io/NanoVNA-manual translate.google.com/translate?sl=ja&tl=en&u=https%3A%2F%2Fcho45.github.io%2FNanoVNA-manual folders/1IZEtx2YdqchaTO8Aa9QbhQ8g_Pr5iNhr cho45/NanoVNA-WebUSB-Client apps/details?id=net.lowreal.nanovnawebapp mihtjel/nanovna-saver NanoVNA%20PC%20Software/TAPR%20VNA python/README.md doc/nanovna-sch.pdf doc/nanovna-pcb-photo.jpg doc/nanovna-blockdiagram.png kit/nanovna store/nanovna-bundle.html catalog/6405 catalog/6406

物料清单 (BOM)

物料名称 数量 参考价格 备注
STM32 微控制器 1 — 具体型号未公开，基于 DFU 设备 ID 推断
LCD 显示屏 1 — 具体规格未公开
射频前端电路 1 — 包含在原理图中
电池及电源管理 1 — 具体规格未公开
USB 接口 1 — 用于固件更新和通信
外壳 1 — 3D 打印或注塑
按键、连接器等 若干 — 详见原理图

所需工具

工具用途是否必需
ARM 交叉编译工具链 编译 NanoVNA 固件 ✅ 是
dfu-util 通过 USB 烧录固件到设备 ✅ 是
烙铁 焊接和维修硬件 ▢ 推荐
3D 打印机 打印外壳 ▢ 推荐
矢量网络分析仪 校准和测试 NanoVNA 性能 ▢ 推荐

能力画像

记忆与知识检索
1/5
逻辑推演
3/5
表达与交流
1/5
感知与观察
1/5
数理与计算
4/5
动手与操作
4/5
狂热与坚持
3/5
创造与创新
2/5

所需技能

🔧 **动手能力**：需要具备焊接和基本的硬件调试能力，以便组装或维修硬件。 💻 **编程能力**：需要具备 C 语言基础，能够使用命令行工具（如 Make）进行固件编译和烧录。 ⚡ **电子电路**：需要具备射频电路和嵌入式系统的基础知识，理解矢量网络分析仪的工作原理。

适用场景

**射频电路调试**：用于天线、滤波器、放大器等射频元件的阻抗和 S 参数测量。
**业余无线电**：帮助业余无线电爱好者调试天线和射频系统。
**电子工程教学**：作为学习矢量网络分析仪原理和射频测量的教学工具。
**现场维护**：便携特性使其适用于现场快速诊断和调试射频设备。
