项目简介
开源电机控制器项目，功能完整。
一个完全开源的运动控制器项目。
标签
项目特点
**完全开源**：硬件设计（KiCad 8）和软件源代码（STM32G4）全部开放，遵循 MIT 许可证。

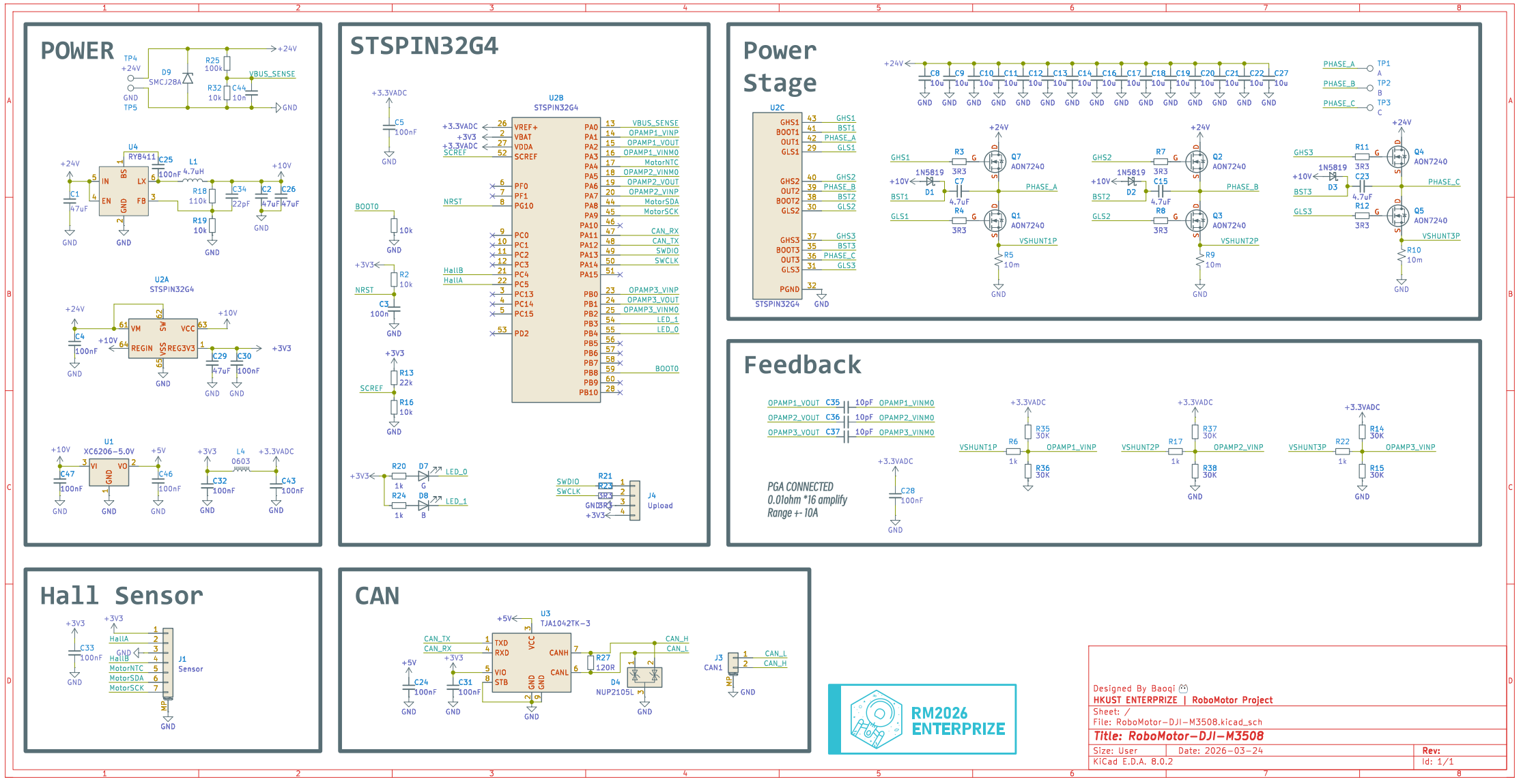

**高性能硬件**：支持 20A-40A 连续电流，4-6 层 PCB 设计，针对不同电机（如 DJI M3508、GIM6010）提供专用驱动板。
**先进控制算法**：实现基于传感器的 FOC，包含磁通/转矩解耦和反电动势前馈补偿。
**多环控制**：17kHz 电流内环 + 4kHz 速度外环 + 1kHz 位置环。
**丰富通信接口**：支持 CAN 总线（兼容 DJI RoboMaster 协议）和自定义协议，用于参数调整和遥测。
**实用功能**：包含自动校准（编码器偏移、电机参数识别）、安全机制（过流、过欠压、过温保护及自动恢复）和多种反馈支持（SPI 磁编码器、模拟输入）。
技术规格
| 硬件设计工具 | |
|---|---|
| 目标微控制器 | |
| 电压 | |
| 连续电流 | |
| PCB层数 | |
| 控制算法 | |
| 电流环频率 | |
| 速度环频率 | |
| 位置环频率 | |
| 通信协议 | |
| 编码器支持 | |
| 安全特性 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| STSPIN32G4 / STM32G431 | 1 | — | 根据具体项目选择 |
| MOSFET (如 NTMFS5C410N) | 6 | — | 用于三相逆变桥 |

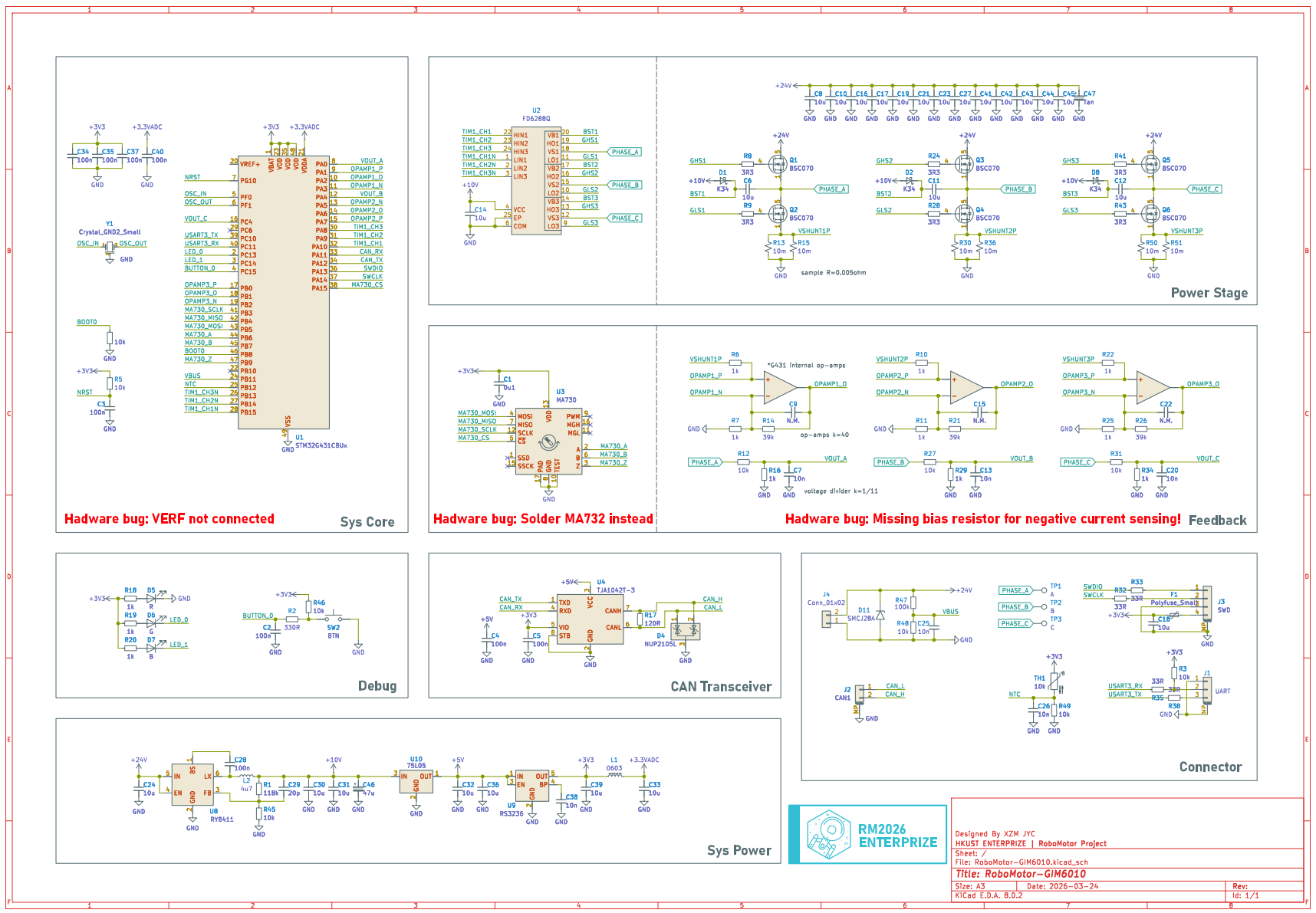

| FD6288 (部分项目) | 1 | — | 用于 RoboMotor-GIM6010 项目 |

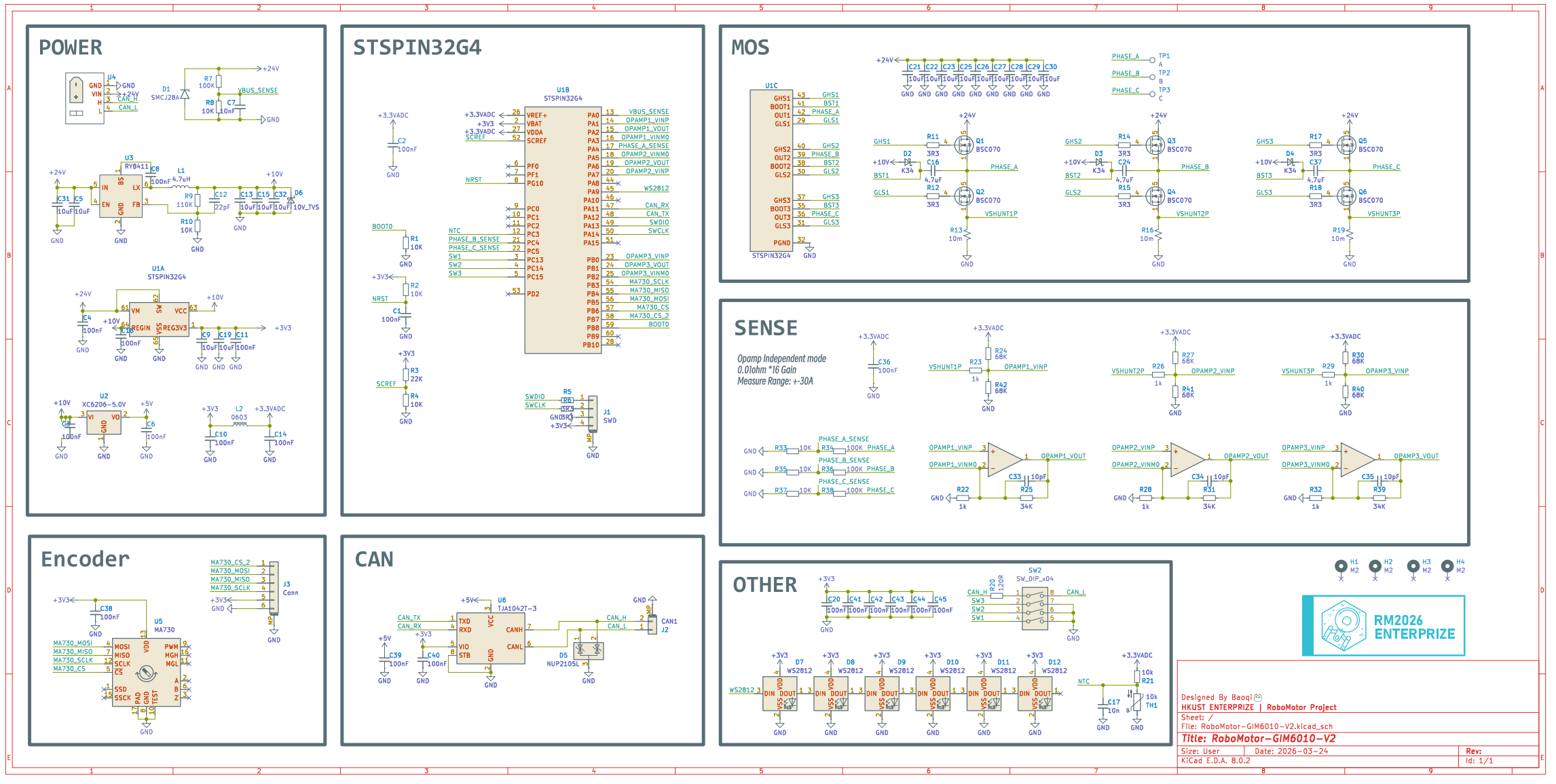

| MA730 (部分项目) | 1 | — | 用于 RoboMotor-GIM6010-V2-Encoder 项目 |
| CAN 接口、电源接口、电机接口 | 若干 | — | 根据具体设计 |
| 电阻、电容、电感 | 若干 | — | 用于滤波、去耦、电源转换 |
| 4-6层定制PCB | 1 | — | 根据具体项目打样 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 3D打印机 | 打印外壳和结构件（可选） | ▢ 推荐 |
| 焊台/热风枪 | 焊接 SMD 元件 | ✅ 是 |
| 示波器 | 调试 PWM 信号、电流波形 | ✅ 是 |
| 直流电源 | 为驱动板供电（24V） | ✅ 是 |
| 万用表 | 测量电压、电阻、通断 | ✅ 是 |
| 编程器/调试器 | 烧录和调试 STM32 固件（如 ST-Link） | ✅ 是 |
| KiCad 8 | 查看和修改硬件设计 | ✅ 是 |
| STM32CubeIDE / Keil | 编译和调试软件 | ✅ 是 |
能力画像
记忆与知识检索
2/5
逻辑推演
4/5
表达与交流
1/5
感知与观察
3/5
数理与计算
4/5
动手与操作
5/5
狂热与坚持
4/5
创造与创新
4/5
项目图库
所需技能
🔧 **动手能力**：需要熟练的 SMD 焊接技能，能够焊接 QFN 封装的 STSPIN32G4 和 MOSFET 等元件。需要能够使用示波器和逻辑分析仪进行硬件调试。
💻 **编程能力**：需要具备 C 语言和嵌入式系统开发经验，熟悉 STM32 系列微控制器的开发流程（如 STM32CubeMX、HAL 库）。理解 FOC 算法原理和实现是加分项。
⚡ **电子电路**：需要理解电机驱动电路（三相逆变桥）、电源电路、信号调理电路和 CAN 总线通信原理。能够阅读和理解原理图及 PCB 布局。
适用场景
**机器人竞赛**：如 RoboMaster 比赛，用于驱动底盘、云台等电机。
**机器人关节**：为协作机器人、仿生机器人等提供高性能的关节驱动。
**电动工具**：用于开发高性能、低成本的电动工具电机控制器。
**教育研究**：作为学习 FOC 算法、电机控制和嵌入式系统设计的优秀开源平台。
**DIY 项目**：为个人机器人项目、CNC 或 3D 打印机提供定制化的电机驱动方案。
