ESP32-DIV 多功能无线攻防工具包
ESP32-DIV
ESP32
⭐⭐☆☆☆ (2/5)
🧩 软硬件结合
已发布
项目简介
ESP32DIV is a multi-purpose wireless offensive and defensive toolkit powered by an ESP32
ESP32-DIV 是一款基于 ESP32-S3 芯片打造的开源多功能无线攻防工具包，集成了 Wi-Fi、蓝牙（BLE）、2.4GHz、Sub-GHz、红外（IR）、RFID/NFC 以及 GPS 等多种无线通信协议的测试与分析能力，所有功能都集成在一个配备触摸屏界面的紧凑型手持设备中。
标签
项目特点
**多频段覆盖**：支持 Wi-Fi、BLE、2.4GHz、Sub-GHz、红外、RFID/NFC 和 GPS。
**紧凑手持设计**：配备 2.8 英寸 TFT 触摸屏，提供直观的用户界面。
**模块化硬件**：由主控板和扩展盾板组成，便于升级和维护。
**丰富的攻击与防御工具**：包括数据包监控、信标泛洪、去认证攻击、BLE 嗅探、Sub-GHz 重放、红外重放、RFID 克隆等。
**数据记录与存储**：支持 SD 卡存储日志、捕获的信号和配置文件。
**开源与社区支持**：基于 MIT 许可证，鼓励社区贡献和二次开发。
技术规格
| 主控芯片 | |
|---|---|
| 显示屏 | |
| 无线模块 | |
| 红外收发器 | |
| RFID/NFC | |
| GPS | |
| 电池管理 | |
| 电压调节 | |
| USB 转串口 | |
| IO 扩展 | |
| 存储 | |
| 指示灯 | |
| 蜂鸣器 | |
| 天线 | |
| 固件更新 |
项目资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| ESP32-S3 模组 | 1 | — | 主微控制器 |
| ILI9341 TFT 显示屏 (2.8") | 1 | — | 用户界面显示 |
| LF33 稳压器 (3.3V) | 1 | — | 电压调节 |
| IP5306 锂电池充电管理芯片 | 1 | — | 电池充电和保护 |
| CP2102 USB 转串口芯片 | 1 | — | 固件烧录和串口通信 |
| PCF8574 IO 扩展芯片 | 1 | — | 按钮扩展 |
| SD 卡槽 | 1 | — | 存储日志和捕获数据 |
| 按钮 | 若干 | — | 导航和交互 |
| WS2812 NeoPixels | 若干 | — | 状态指示灯 |
| 蜂鸣器 | 1 | — | 可选，与电池分压器共享 GPIO |
| NRF24 模块 | 3 | — | 2.4GHz 干扰和欺骗 |
| CC1101 模块 | 1 | — | Sub-GHz 干扰和重放 |
| 红外收发器 | 1 | — | 红外信号捕获和重放 |
| 天线 | 若干 | — | 扩展通信范围 |
| 锂电池 | 1 | — | 供电 |
| PCB 板 | 2 | — | 主控板和盾板 |
| 电阻、电容、连接器等 | 若干 | — | 电路搭建 |
所需工具
| 工具 | 用途 | 是否必需 |
|---|---|---|
| 3D打印机 | 打印外壳和结构件 | ✅ 是 |
| 焊台 | 焊接电子元件 | ✅ 是 |
| 热风枪 | 焊接贴片元件 | ▢ 推荐 |
| 万用表 | 电路测试和故障排查 | ✅ 是 |
| 示波器/逻辑分析仪 | 调试信号 | ▢ 推荐 |
| 编程器 (USB 转 TTL) | 固件烧录和调试 | ✅ 是 |
| 螺丝刀套件 | 组装和拆卸 | ✅ 是 |
| 镊子 | 处理小元件 | ▢ 推荐 |
能力画像
记忆与知识检索
1/5
逻辑推演
3/5
表达与交流
1/5
感知与观察
2/5
数理与计算
3/5
动手与操作
5/5
狂热与坚持
4/5
创造与创新
4/5

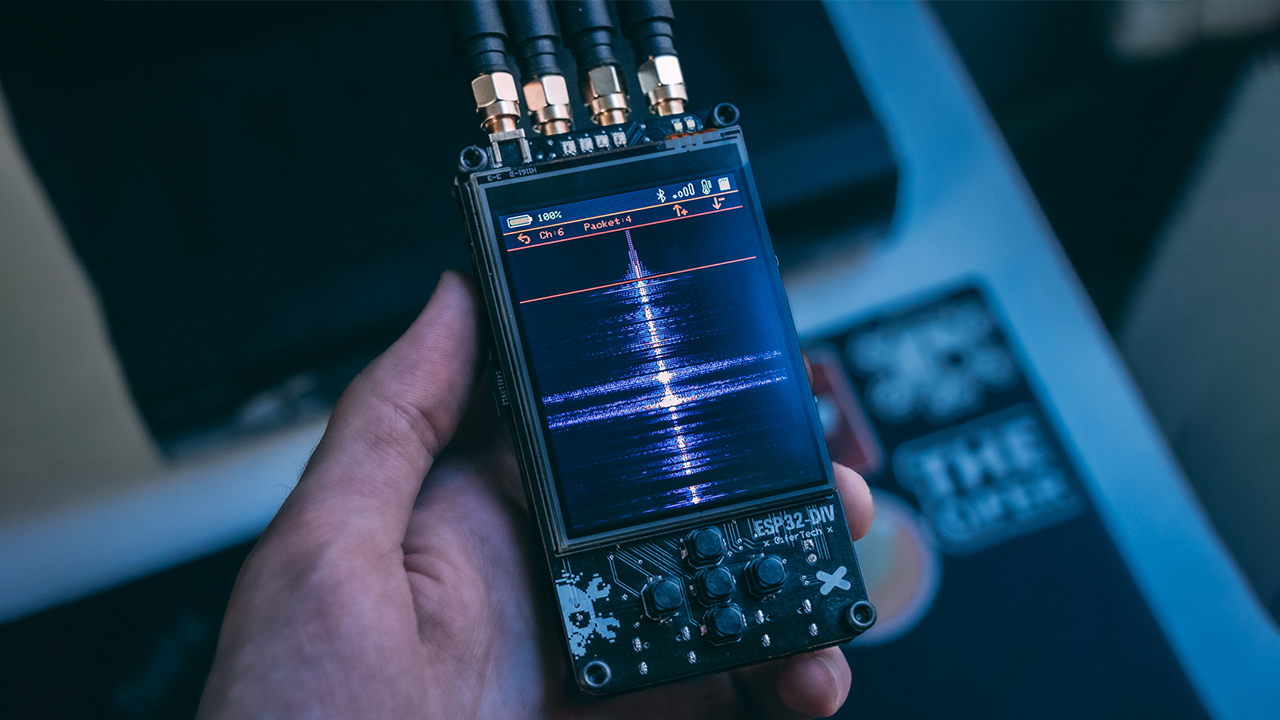

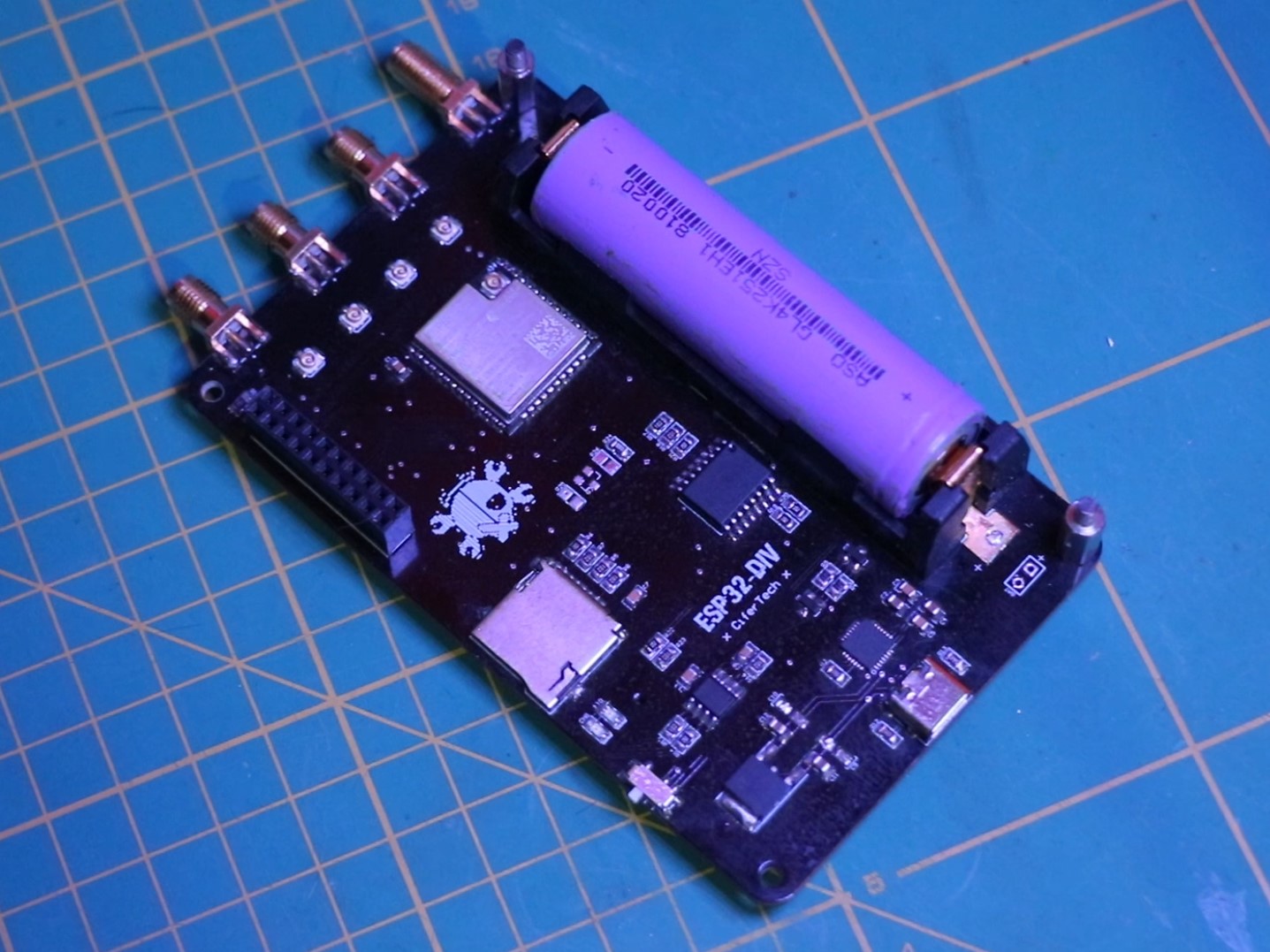

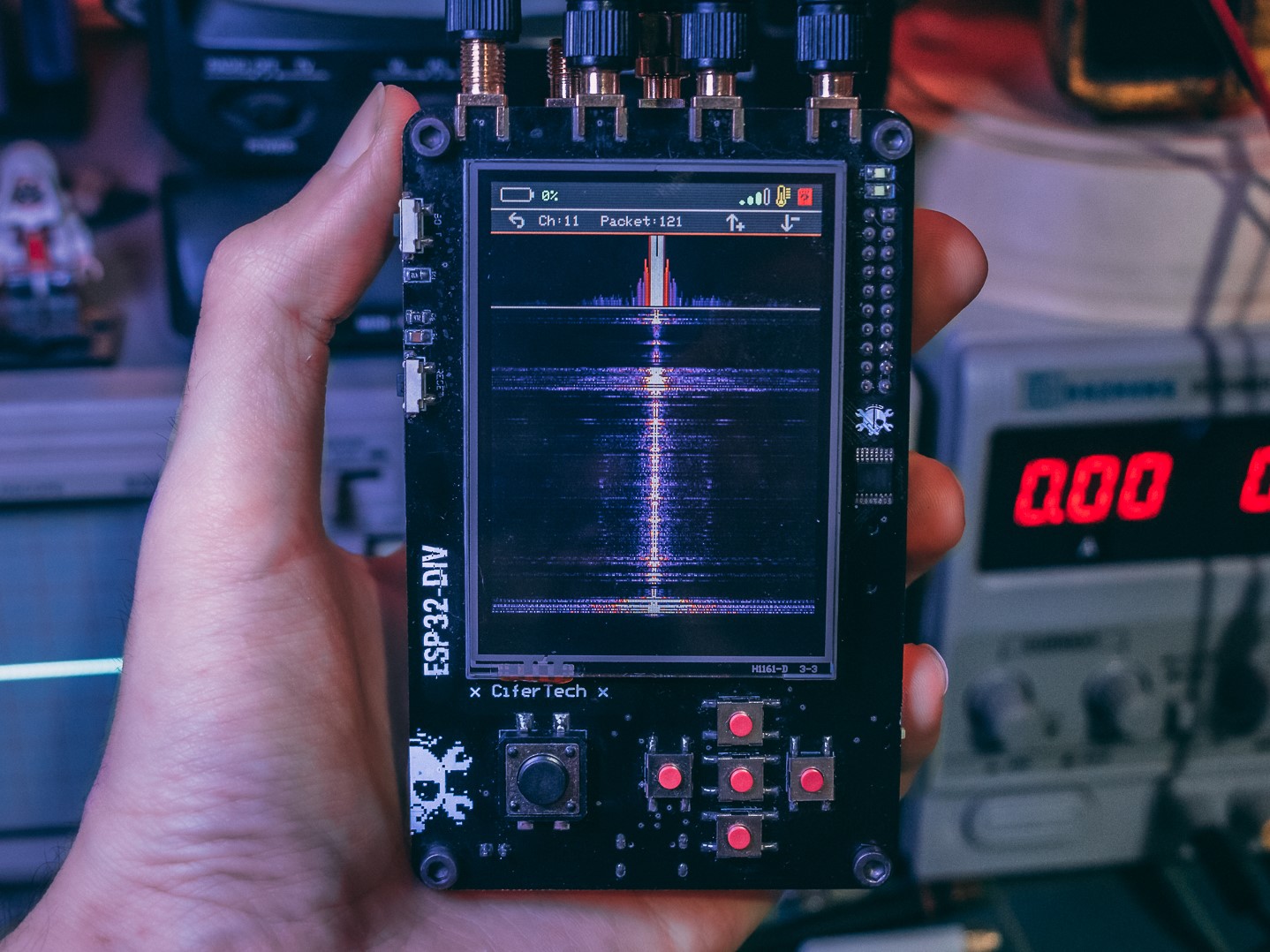

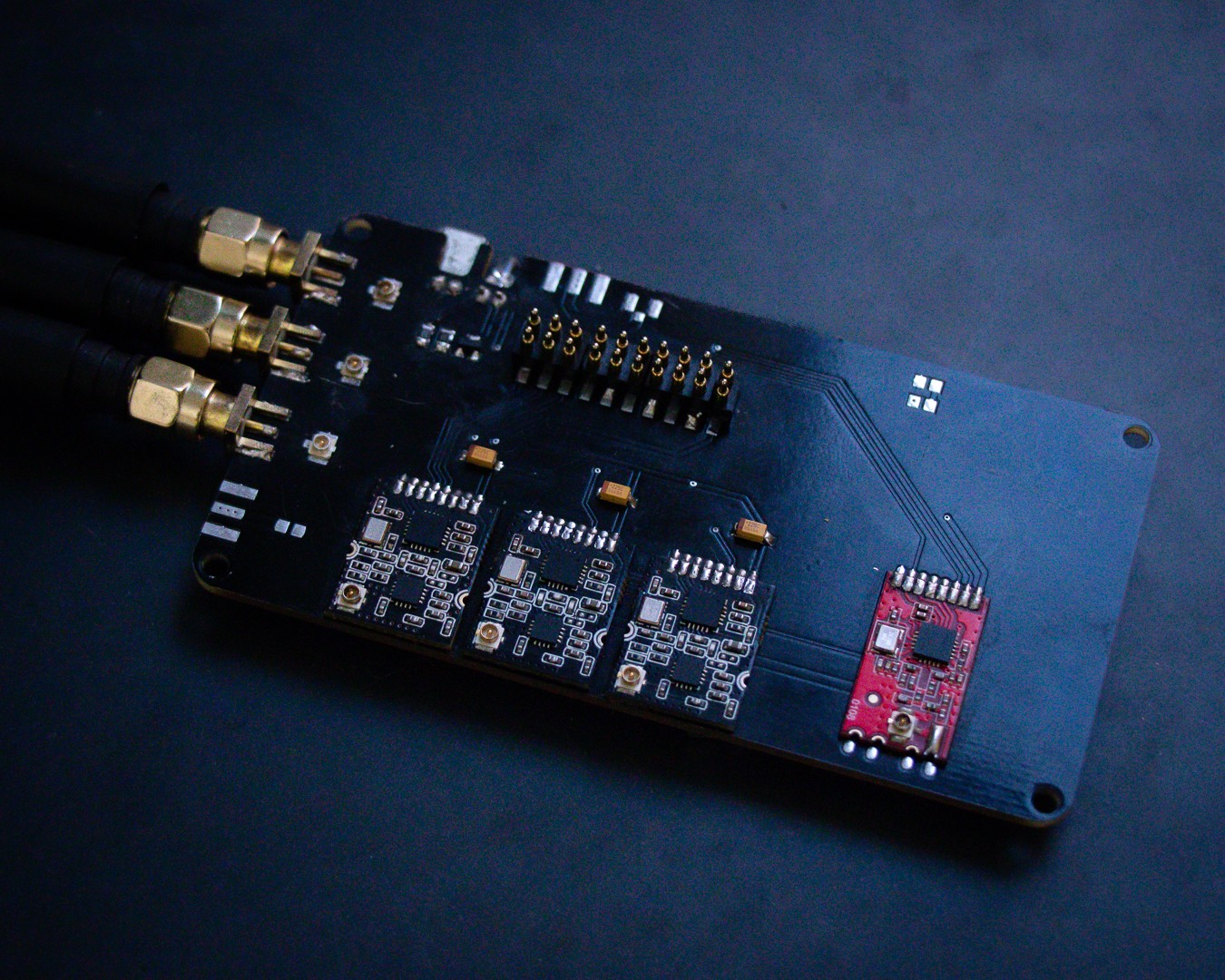

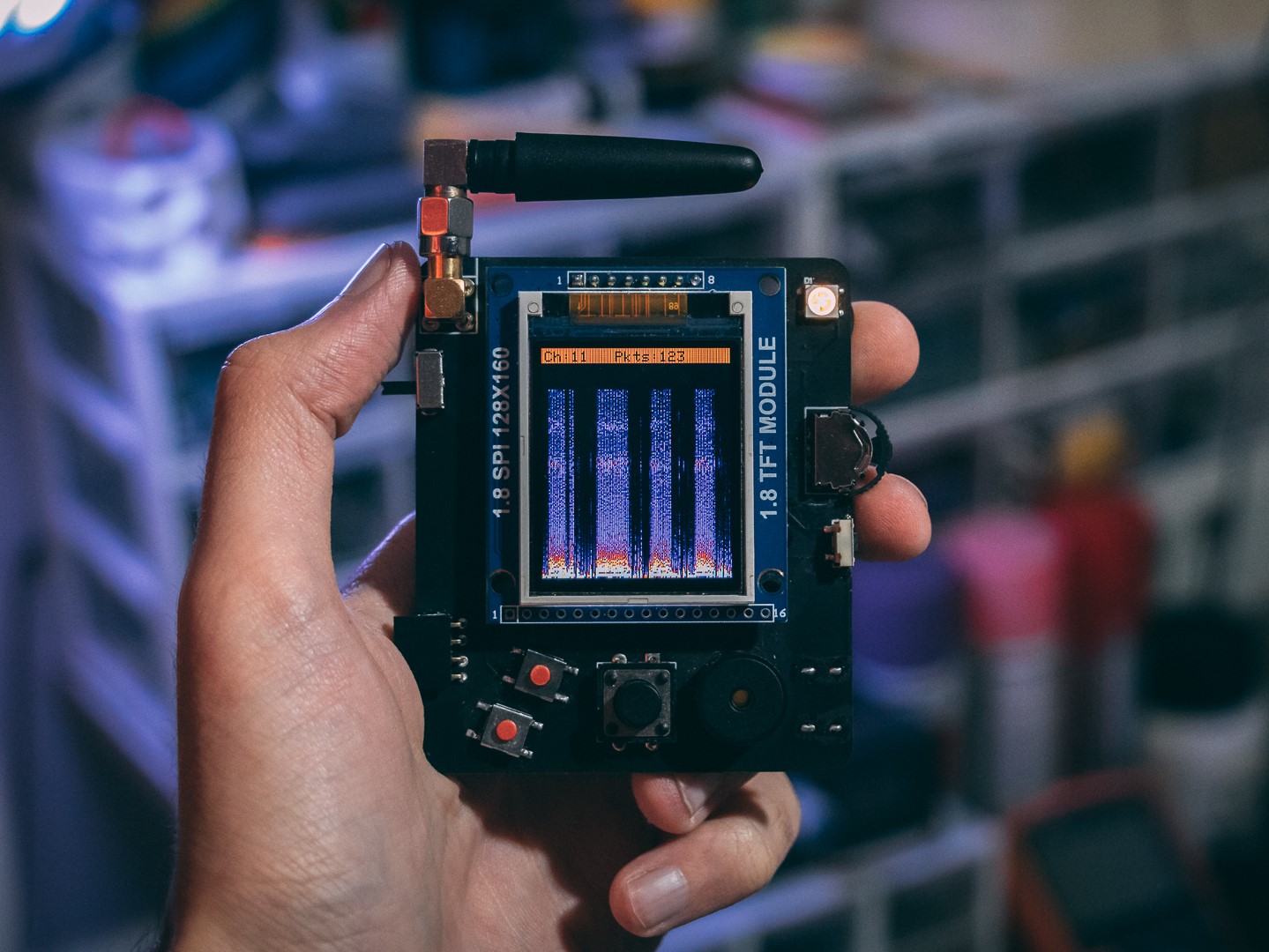

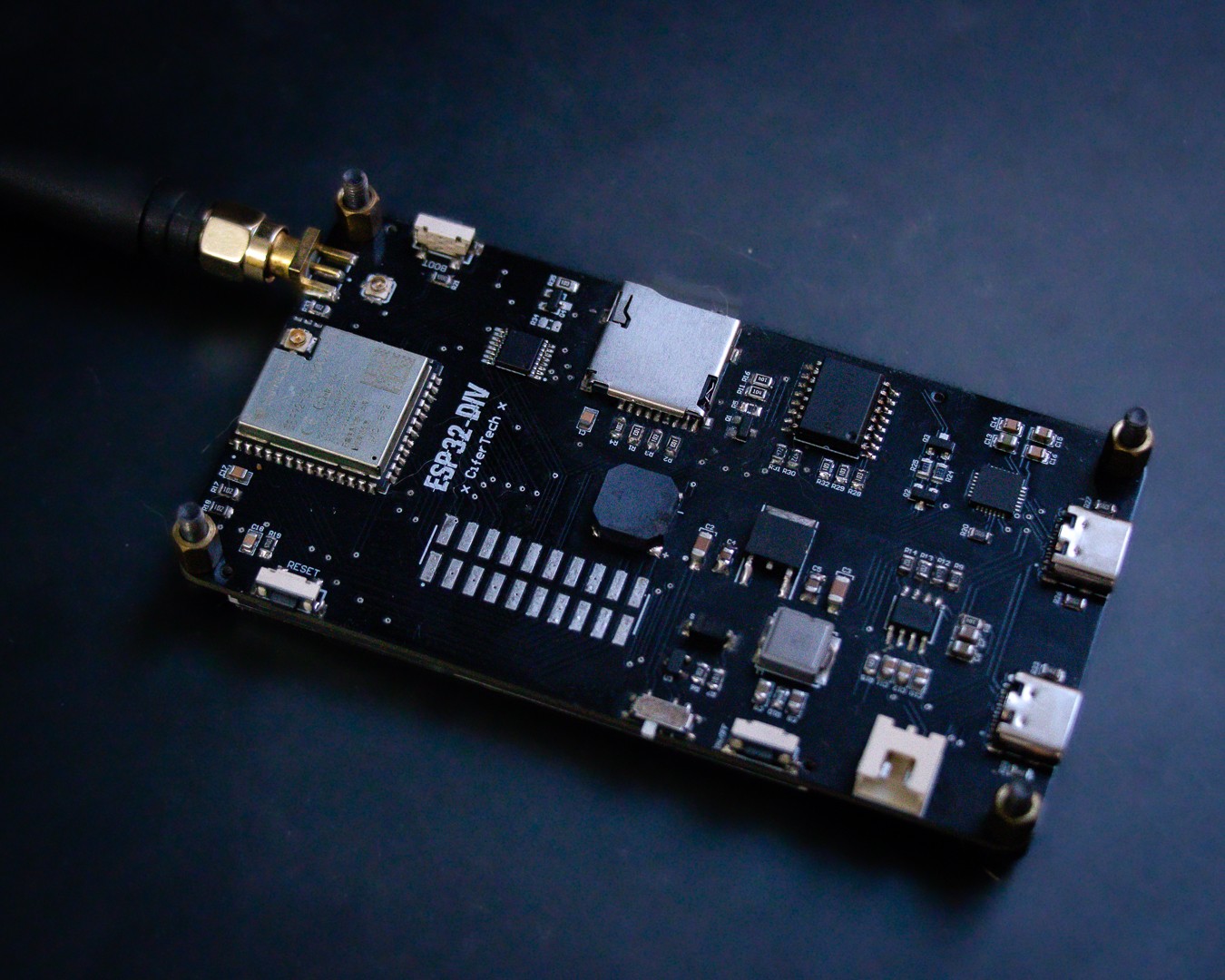

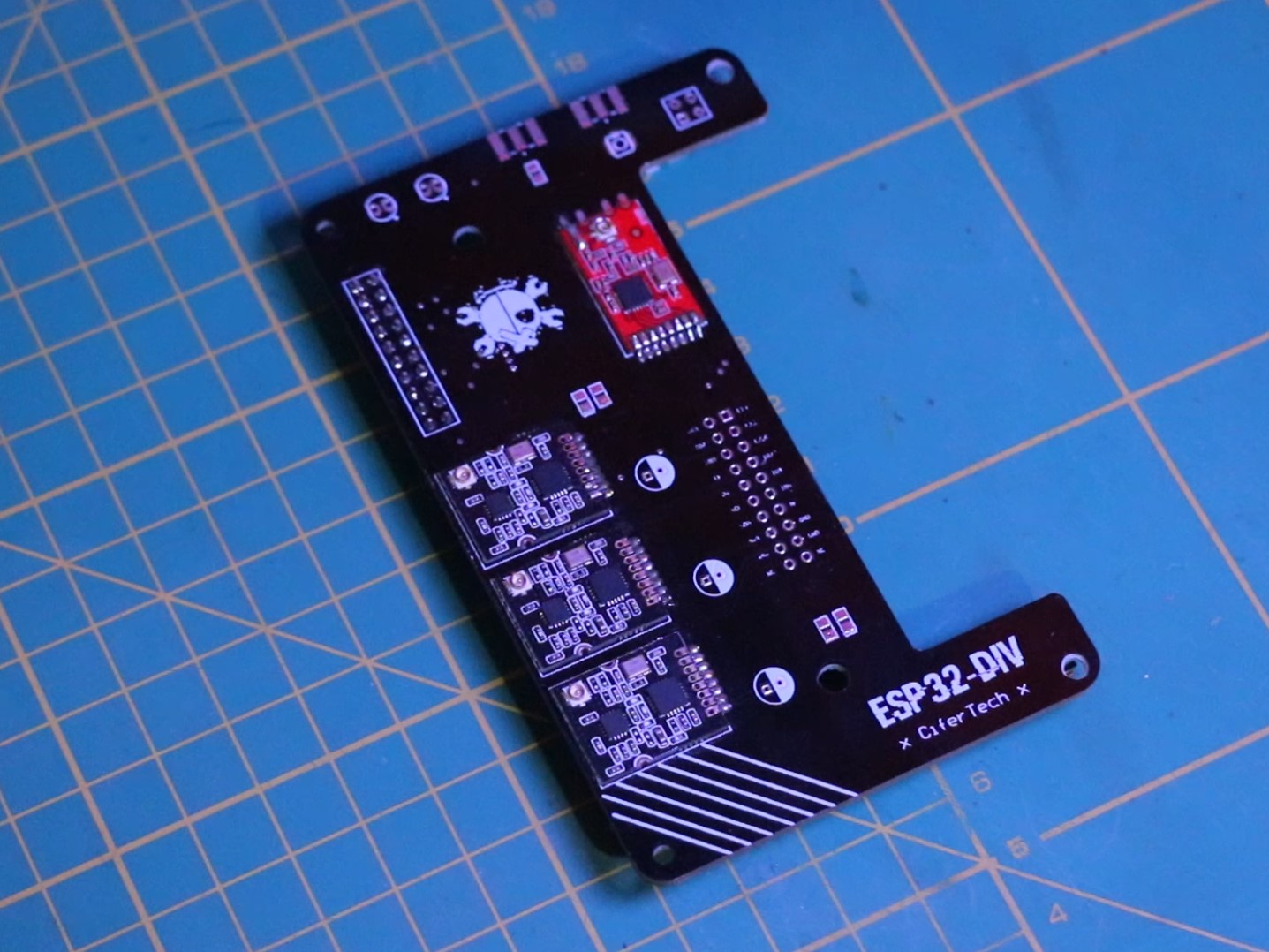

项目图库
所需技能
🔧 **动手能力**：需要熟练的焊接和电路搭建能力，能够处理贴片元件和模块化组装。
💻 **编程能力**：需要具备 C/C++ 编程基础，熟悉 Arduino 或 ESP-IDF 开发环境，能够修改和编译固件。
⚡ **电子电路**：需要理解电源管理、信号传输、射频基础等电路知识，能够使用万用表和示波器进行调试。
适用场景
**无线安全研究与教育**：用于学习 Wi-Fi、BLE、Sub-GHz 等无线协议的攻防原理。
**渗透测试与红队演练**：在授权环境下测试无线网络和设备的安全性。
**射频信号分析与调试**：捕获和分析各种无线信号，用于故障排查或逆向工程。
**物联网设备测试**：测试智能家居、工业设备等 IoT 设备的无线通信韧性。
**个人兴趣与DIY**：适合对无线技术和硬件 hacking 感兴趣的爱好者。
