项目简介
Open and inexpensive DIY IP-KVM based on Raspberry Pi
PiKVM 是一个基于树莓派的开源 IP-KVM 项目，旨在用极低的成本实现一套功能完整的远程键盘、视频和鼠标控制方案。它允许用户通过网络远程管理服务器或工作站，即使目标设备的操作系统崩溃、未安装系统，甚至处于 BIOS 界面，也能进行全功能操作。这意味着你可以远程修复系统故障、配置 BIOS、甚至通过虚拟 CD/DVD 或 U 盘重装操作系统。
标签
项目特点
**开源且低成本**：完全开源，DIY 成本在 30 到 100 美元之间，远低于商业 IP-KVM 解决方案。
**极低延迟**：H.264 视频延迟仅为 35-50 毫秒，是所有现有解决方案中延迟最小的。
**功能全面**：支持 FullHD 视频、虚拟 CD/DVD/U 盘、USB 键盘鼠标（含 LED 和滚轮）、ATX 电源控制、Web UI 和 VNC 访问、IPMI BMC、Wake-on-LAN 等。

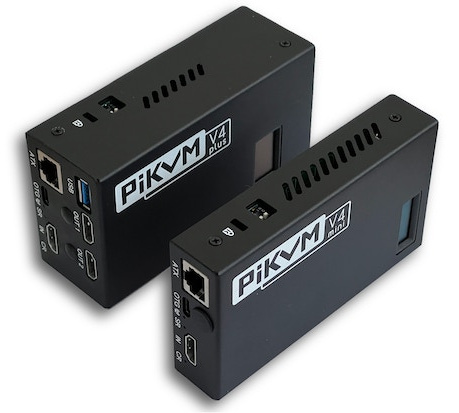

**硬件方案多样**：支持从 DIY（V1/V2）到即插即用的工业级成品（V3/V4）多种配置。
**即用型操作系统**：提供基于只读文件系统的完整操作系统，开箱即用。
**可扩展性**：支持 GPIO 端口控制、USB 继电器、外部天线、mPCIe 插槽（用于 LTE/5G 卡）等。
技术规格
| 支持的树莓派型号 | Raspberry Pi 2, 3, 4, Zero2W (Pi 5 不支持) |
|---|---|
| 视频分辨率 | 最高 1920x1200@60Hz (V4 Plus/Mini), 1920x1080@60Hz (V4/V3) |
| 视频编码 | H.264, MJPEG, WebRTC |
| 视频延迟 | 35-50ms (H.264) |
| 音频 | HDMI 音频捕获 (V4/V3), 麦克风模拟双向音频 (V4/V3) |
| USB 外设模拟 | 键盘、鼠标、虚拟 CD/DVD、虚拟 U 盘 |
| 电源控制 | 板载 ATX 控制器 (V4/V3), DIY (V2/V1) |
| 网络接口 | 以太网 (通过树莓派) |
| 功耗 (空闲) | V4 Plus: 3.3W, V4 Mini: 2.65W, V3: 3.3W |
| 操作系统 | 基于只读文件系统的定制 Linux |
| 扩展接口 | GPIO, USB, mPCIe (V4 Plus) |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| Raspberry Pi 4/3/2/Zero2W | 1 | — | 根据 DIY 方案选择 |
| HDMI-to-CSI 桥接板 或 USB HDMI 采集卡 | 1 | — | 推荐使用 CSI 接口以获得更低延迟 |
| MicroSD 卡 (16GB+) | 1 | — | 用于安装 PiKVM 操作系统 |
| 5V/3A USB-C 电源适配器 | 1 | — | 为树莓派供电 |
| HDMI 线 | 1 | — | 连接目标主机到采集卡 |
| USB 线 (Micro-B 或 USB-C) | 1 | — | 用于模拟键盘鼠标和虚拟存储 |
| ATX 控制板 (DIY) | 1 | — | 用于控制主机电源开关和复位 |
| OLED 显示屏 | 1 | — | 显示 IP 地址等信息 (V4/V3 内置) |
| 散热片/风扇 | 1 | — | 用于散热 (V4/V3 内置) |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 1/5
🔵 数理与计算: 2/5
🔵 动手与操作: 3/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5
项目图库
视频
所需技能
🔧 **动手能力**：需要具备基本的电子元件焊接和硬件组装能力（特别是 DIY 方案）。对于成品方案（V3/V4），动手要求较低，主要是连接线缆和配置网络。
💻 **编程能力**：需要具备基本的 Linux 命令行操作和网络配置知识。项目提供了完整的操作系统镜像，通常无需编程，但高级用户可以通过 SSH 进行定制。
⚡ **电子电路**：对于 DIY 方案，需要了解基本的电路原理，例如如何连接 ATX 控制板和 HDMI 采集卡。成品方案则无需此技能。
适用场景
**远程服务器管理**：在数据中心或远程办公室，无需亲临现场即可管理服务器，进行 BIOS 配置、系统安装和故障排除。
**家庭实验室**：管理家中的 NAS、虚拟机主机或其他服务器设备。
**嵌入式系统开发**：远程调试和测试嵌入式设备，无需连接显示器、键盘和鼠标。
**网络设备管理**：管理路由器、交换机等网络设备，尤其是在没有串口控制台的情况下。
**远程工作站维护**：远程解决同事或客户的电脑问题，即使操作系统无法启动。
