音频反应LED灯带
audio-reactive-led-strip
2/5
🧩 软硬件结合
已发布
项目简介
:musical_note: :rainbow: Real-time LED strip music visualization using Python and the ESP8266 or Raspberry Pi
这是一个名为「audio-reactive-led-strip」的开源项目，它实现了一个基于音频信号的实时LED灯带音乐可视化系统。简单来说，它能通过麦克风捕捉环境中的音乐或声音，经过数字信号处理后，将音频的节奏、频率和能量变化实时映射到WS2812B等可寻址LED灯带上，让灯光随着音乐“舞动”起来。
标签
项目特点
实时音频可视化：通过麦克风或虚拟音频设备捕捉音频，实时驱动 LED 灯带显示效果。
双平台支持：支持电脑+ESP8266 和独立树莓派两种硬件方案。
完整的 Python 工具链：包含音频录制、数字信号处理、可视化构建和网络通信模块。
ESP8266 固件：利用 I²S 硬件接口控制 WS2812B LED 灯带，性能优越。
可配置性强：支持自定义 LED 数量、IP 地址、采样率等参数。

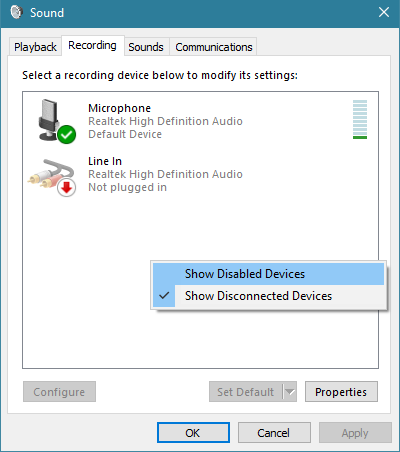

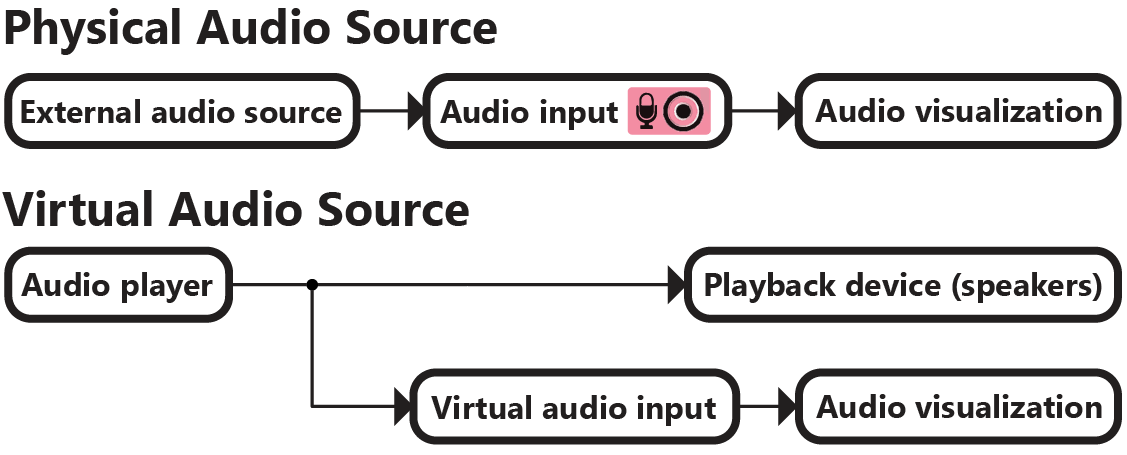

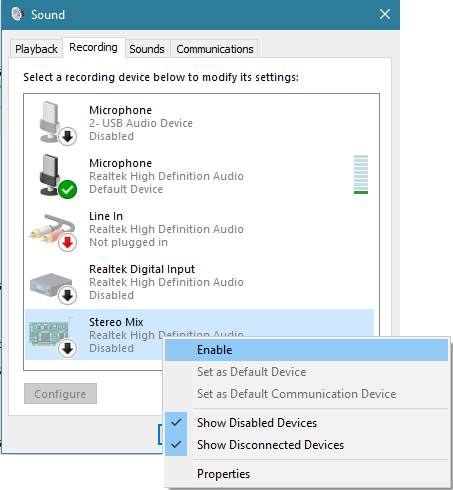

虚拟音频源支持：可通过虚拟音频设备将电脑播放的音乐直接输入可视化程序。
技术规格
| 硬件平台 | 电脑 + ESP8266 或 树莓派（1/2/3） |
|---|---|
| LED 灯带 | WS2812B（如 Adafruit Neopixels） |
| 最大 LED 数量（电脑+ESP8266） | 256 个 |
| 通信协议 | UDP over WiFi |
| 音频输入 | 麦克风或虚拟音频设备 |
| Python 版本 | 2.7 或 3.5 |
| 依赖库 | Numpy, Scipy, PyQtGraph, PyAudio |
| ESP8266 固件 | Arduino IDE + NeoPixelBus 库 |
| 树莓派 LED 控制 | rpi_ws281x 库（PWM GPIO） |
项目资源
搜索资源
物料清单 (BOM)
| 物料名称 | 数量 | 参考价格 | 备注 |
|---|---|---|---|
| 电脑（Windows/Linux/macOS） | 1 | — | 运行 Python 可视化代码 |

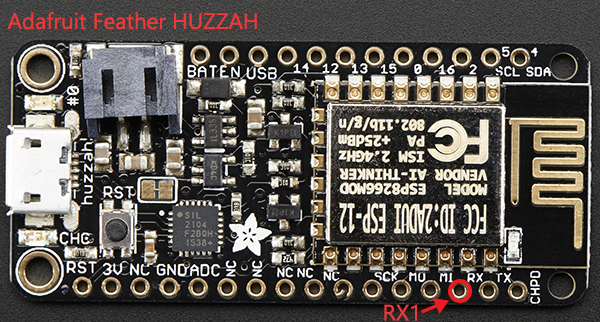

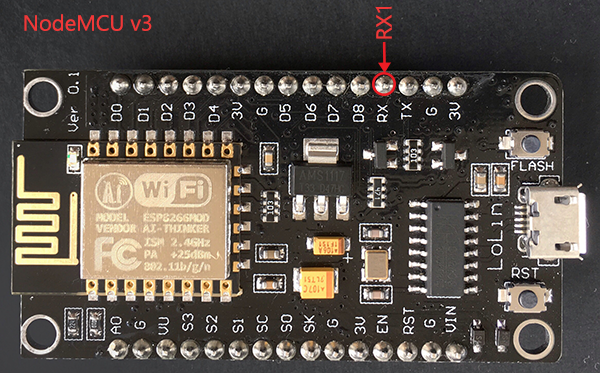

| ESP8266 模块（如 NodeMCU v3、Adafruit HUZZAH） | 1 | — | 需暴露 RX1 引脚 |
| 树莓派（1/2/3） | 1 | — | 可选替代方案 |
| WS2812B LED 灯带 | 1 米 | — | 约 5-15 美元/米 |
| 5V 电源适配器 | 1 | — | 为 LED 灯带供电 |
| 3.3V-5V 电平转换器 | 1 | — | 非反相，提高信号稳定性 |
| USB 麦克风或声卡 | 1 | — | 树莓派方案必需 |
| 音频线 | 1 | — | 可选，连接音频源 |
能力画像
⚪ 记忆与知识检索: 1/5
🔵 逻辑推演: 2/5
⚪ 表达与交流: 1/5
⚪ 感知与观察: 1/5
🔵 数理与计算: 3/5
🔵 动手与操作: 4/5
⚪ 狂热与坚持: 2/5
⚪ 创造与创新: 2/5
项目图库
视频
所需技能
🔧 **动手能力**：需要连接硬件（ESP8266、LED 灯带、电源），可能涉及焊接电平转换器。树莓派方案需要配置 GPIO 引脚。
💻 **编程能力**：需要 Python 基础（安装依赖、修改配置文件），Arduino IDE 使用经验（上传固件）。熟悉网络配置（IP 地址、SSID）。
⚡ **电子电路**：了解基本电路连接（电源、地线、信号线），理解电平转换原理。熟悉 WS2812B LED 灯带协议。
适用场景
家庭音乐派对：将音乐可视化到 LED 灯带上，营造氛围。
桌面装饰：电脑播放音乐时，LED 灯带随音乐节奏变化。
舞台效果：小型演出或 DJ 表演的视觉辅助。
学习项目：学习数字信号处理、嵌入式系统、网络通信的综合实践。
